BMW 4 F32-F33-F36 (2013-2021) – schematy bezpieczników i przekaźników

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 4 F32-F33-F36 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

BMW 4 Series F32-F33-F36 to seria samochodów produkowanych przez BMW od 2013 roku. Oto kilka informacji na temat BMW 4 F32-F33-F36:

  1. Design: BMW 4 F32-F33-F36 charakteryzuje się sportowym i eleganckim designem typowym dla serii 4. Samochód ma nisko położony przód, dynamiczne linie i smukłą sylwetkę coupe lub gran coupe. Charakterystycznym elementem jest przedni grill w kształcie nerki, który nadaje samochodowi agresywny wygląd.
  2. Silniki: BMW 4 F32-F33-F36 oferuje szeroki wybór silników benzynowych i wysokoprężnych. Można znaleźć jednostki napędowe o różnej mocy, w tym również silniki M Performance, które zapewniają wysoką wydajność i sportowe osiągi. Dostępne są również wersje z napędem na cztery koła (xDrive).
  3. Wydajność i prowadzenie: BMW 4 F32-F33-F36 zapewnia dynamiczną jazdę i doskonałe prowadzenie. Samochód ma dobrze wyważony układ kierowniczy, sztywne zawieszenie i nisko położony środek ciężkości, co przekłada się na precyzję i stabilność na drodze. Modele M4 oferują jeszcze większe osiągi i sportowy charakter.
  4. Wnętrze: Kabina BMW 4 F32-F33-F36 jest luksusowa i dopracowana pod względem detali. Miejsca siedzące są wygodne, a deska rozdzielcza jest ergonomicznie zaprojektowana, z wysokiej jakości materiałami wykończeniowymi. Wnętrze może być wyposażone w zaawansowane systemy multimedialne, systemy nawigacji, a także w opcjonalne wyposażenie, takie jak skórzane fotele czy panoramiczny dach.
  5. Technologia i innowacje: BMW 4 F32-F33-F36 oferuje zaawansowane technologie i innowacje. Można znaleźć systemy asystujące kierowcy, takie jak adaptacyjny tempomat, asystent pasa ruchu, system ostrzegania przed kolizją i wiele innych. Samochód może być również wyposażony w zaawansowane systemy multimedialne z dużym ekranem dotykowym, systemy bezprzewodowego ładowania telefonu i integrację z aplikacjami mobilnymi.

BMW 4 Series F32-F33-F36 to samochody, które łączą sportowy charakter, elegancki design i zaawansowane technologie. Są one dedykowane dla osób poszukujących dynamicznej jazdy, komfortu i luksusu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW Z4 (E85, E86) (2003-2008) - schematy bezpieczników i przekaźników

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

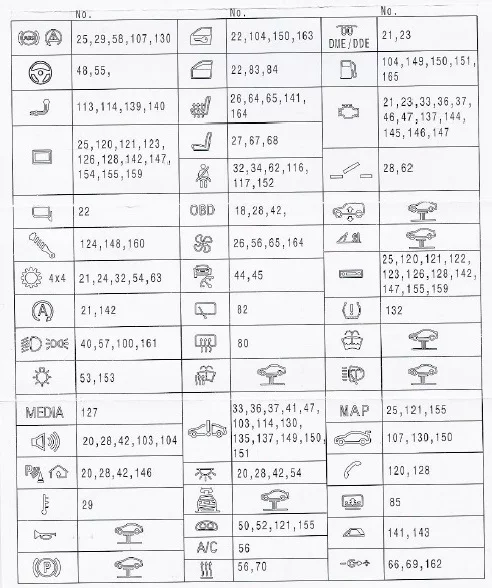

Opis symboli można znaleźć tutaj:

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego



Schematy skrzynki bezpieczników w bagażniku i w komorze silnika

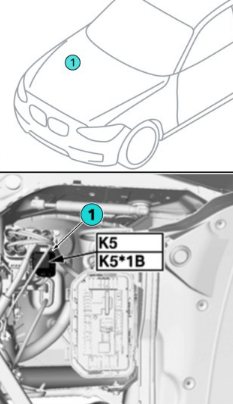

Znajduje się pod maską, po prawej stronie komory silnika, bliżej przedniej szyby. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

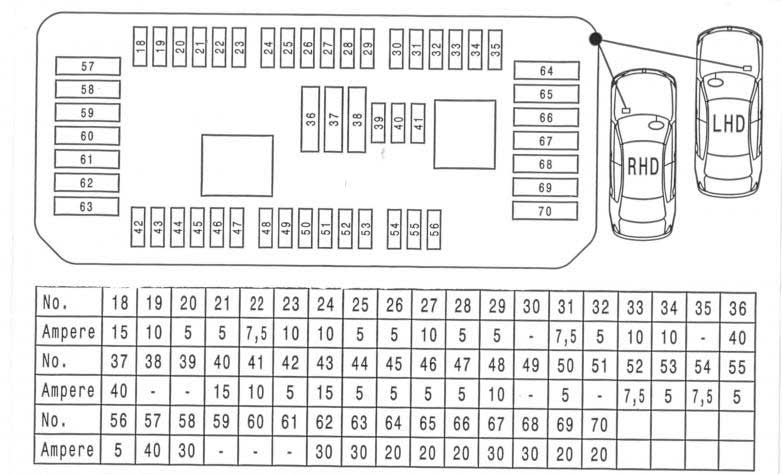

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Opis

18 Złącze diagnostyczne 15A
19 10A Sterowanie silnikiem
20 5A Jednostka sterująca audio, elektronika dachowa
21 5A Jednostka sterująca
22 Zamki drzwiowe 7,5A
Lusterko wsteczne pasażera, oświetlenie wewnętrzne
23 Przekaźnik główny DDE 10A
24 Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT), 4*4
25 Panel dotykowy 5A, dźwięk
Jednostka sterująca nadwozia, abs, praking
26 5A Ogrzewanie siedzenia
27 10A Blok zaworów podparcia lędźwiowego fotela kierowcy/pasażera, blok przełącznika regulacji siedzenia po stronie kierowcy/pasażera
28 5A Lampa przednia lewa
Przednia prawa lampa
Czujnik deszczu
Oświetlenie wewnętrzne
29 5A Pompa płynu chłodzącego
30
31
32 Skrzynka rozdzielcza, system bezpieczeństwa
33 15A Pompa płynu chłodzącego
Sprężarka klimatyzacji
Dodatkowa pompa wody
34 10A Układ bezpieczeństwa, pas bezpieczeństwa
35
36 40A
37 40A
38
39
40 Reflektory 15A, oświetlenie zewnętrzne, wymiary
41 10 A
42 Lusterko wsteczne elektrochromowe
43
44 5A Systemy wspomagania kierowcy oparte na kamerze wideo, aktywny układ kierowniczy
45 5A Tempomat
46 5A Nagrzewnica wentylacji skrzyni korbowej
Zawór odcinający chłodziwo, żaluzja
47 5A Elektronika noktowizyjna (NVE), generator dźwięku pojazdu (VSG)
48 10A Przełączniki kolumny kierownicy
49
50 5A Zestaw wskaźników
51
52 Zestaw wskaźników 7,5A
53 5A Oświetlenie schowka podręcznego, oświetlenie listew wykończeniowych tablicy rozdzielczej (po stronie kierowcy/pasażera), oświetlenie listew wykończeniowych tablicy rozdzielczej po stronie kierowcy, oświetlenie przestrzeni na nogi kierowcy/pasażera
54 Przełącznik wyboru 7,5 A
55 5A Elektroniczne wspomaganie kierownicy (EPS)
56 5A Czujnik jakości powietrza, system wentylacji
57 Skrzynka bezpieczników 40A, reflektory, oświetlenie zewnętrzne, wymiary
58 Dynamiczna kontrola stabilności 30A (DSC)
59
60
61
62 30A Rozsuwany dach
63 30A Skrzynka rozdzielcza
64 20A Moduł ogrzewania przedniego siedzenia pasażera
65 20A Moduł ogrzewania siedzenia kierowcy
66 Zapalniczka 20A
67 30A Jednostka sterująca siedzenia kierowcy
Regulacja fotela kierowcy
68 30A Regulacja siedzenia pasażera
Jednostka sterująca siedzenia pasażera
69 Gniazdo 12V 20A
70 20A Ogrzewanie

Skrzynka bezpieczników zasilania

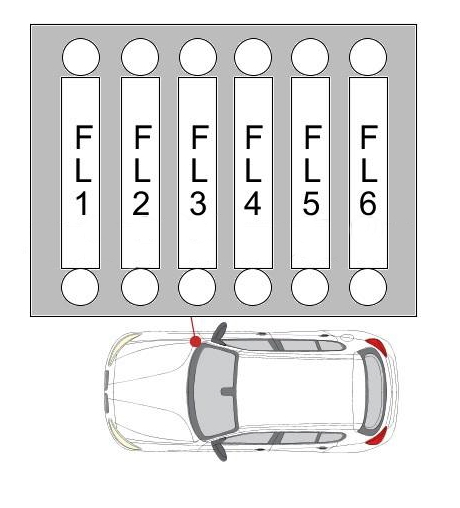

Skrzynka bezpieczników zasilania jest zainstalowana obok skrzynek bezpieczników i przekaźników

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Opis

  • FL1 – 50/80/125A Przekaźnik wyłączający
  • FL2 – 125A Elektroniczne wspomaganie kierownicy (EPS)
  • FL3 – 100A Dodatkowa grzałka
  • FL4 – 40A Podgrzewany filtr paliwa
  • FL5 – 40A Dynamiczna kontrola stabilności (DSC)
  • FL6 – 40A Silnik wentylatora

W pobliżu można także zamontować przekaźniki i bezpieczniki modułu DDE oraz bezpiecznik 50A pompy płynu chłodzącego, przekaźnik wentylatora elektrycznego K5 .

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników



Przedział pasażerski

Skrzynka bezpiecznikowa

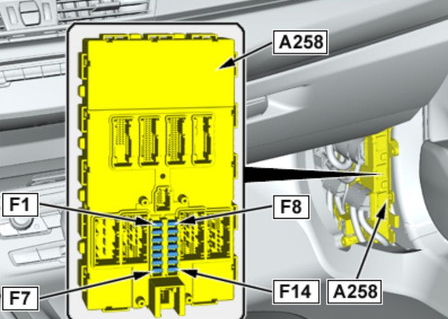

Skrzynka bezpieczników i przekaźników znajduje się na słupku A po stronie pasażera.

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Opis

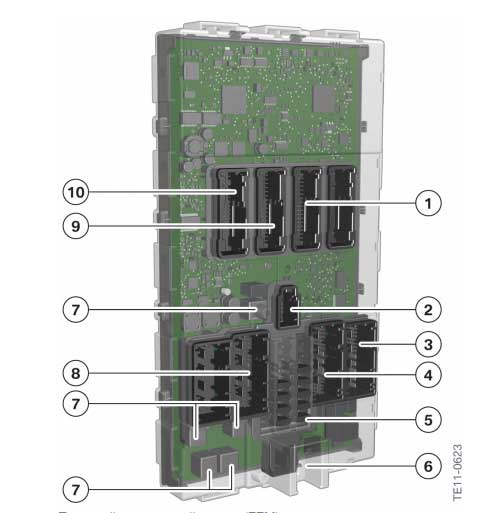

  1. Złącze 54-pinowe
  2. Złącze 12-pinowe
  3. Złącze 42-pinowe
  4. Złącze 54-pinowe
  5. Wyłączniki automatyczne
  6. Złącze (1-pinowe, plus terminal)
  7. Przekaźnik
  8. Złącze 54-pinowe
  9. Złącze 54-pinowe
  10. Złącze 54-pinowe



Bezpieczniki

BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Opis

1
2
3
4 30A Okno zasilania pasażera
5 20A Centralny zamek
6 Sterownik szyby elektrycznej 30A
7
8
9
10 5A Panel sterowania
System wspomagania kierowcy
Ogrzewanie, wentylacja i klimatyzacja (HVAC)
Przełącznik światła
11 7,5A 5Moduł tylny
Lewy reflektor
12 Złącze diagnostyczne 7,5A
13 5A Telematyka
14 15A Róg



Przekaźnik:

  • elektrycznie sterowana szyba kierowcy
  • przednia szyba elektryczna
  • centralny zamek
  • spryskiwacze reflektorów
  • rozrusznik
  • klakson
  • wycieraczka przy prędkości 1/2.

Bagażnik

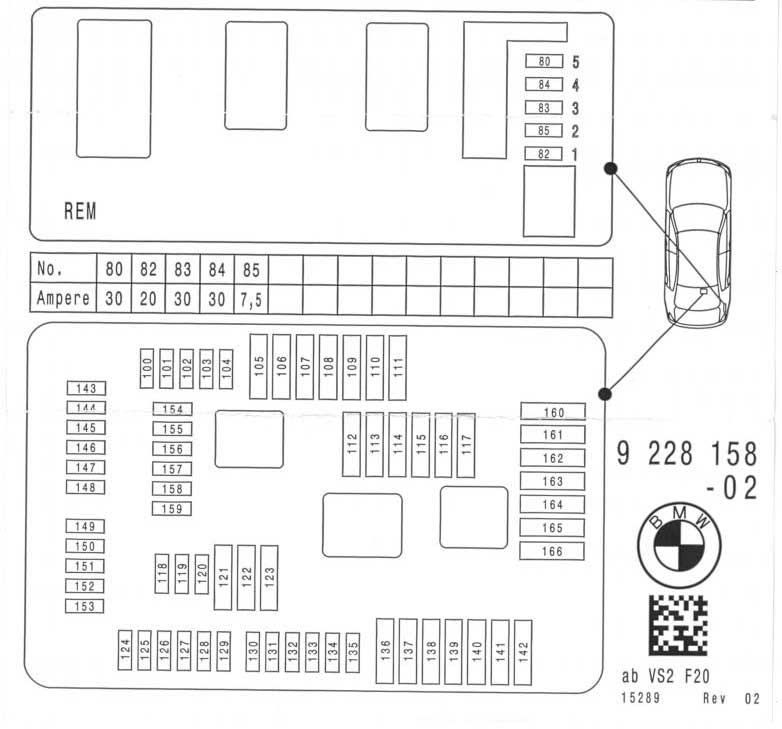

W bagażniku mogą znajdować się trzy skrzynki bezpieczników. Dwa bloki (skrzynka bezpieczników zasilania i skrzynka bezpieczników) znajdują się za obudową po prawej stronie, w pobliżu akumulatora.

Twój dokładny schemat bezpieczników jest złożony pod podłogą bagażnika, włożony w specjalne miejsce na górnej skrzynce bezpieczników (zrolowany papier). Jedną z wersji udostępniamy do recenzji.



BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Dodaj komentarz
