W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 E23 z lat: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987.

BMW 7 E23 to luksusowy sedan klasy F, który był produkowany przez BMW w latach 1977-1986. Oto kilka informacji na temat tego modelu:

  1. Design: BMW 7 E23 charakteryzuje się klasycznym i eleganckim designem. Ma charakterystyczną pionową atrapę chłodnicy, podwójne reflektory i smukłą sylwetkę. Zastosowano również elementy chromowane, które dodają mu prestiżowego wyglądu.
  2. Silniki: BMW 7 E23 był dostępny z różnymi silnikami benzynowymi. Wśród nich znajdowały się sześciocylindrowe jednostki o różnej pojemności i mocy. Wersje topowe oferowały również mocniejsze silniki V8. W późniejszych latach produkcji wprowadzono również silniki wysokoprężne.
  3. Wnętrze: Kabina BMW 7 E23 oferuje wygodne fotele, wysoką jakość wykonania i luksusowe wykończenie. Przestrzeń dla pasażerów jest wystarczająca, a tylna kanapa może być opcjonalnie wyposażona w indywidualne fotele. Kokpit jest ergonomicznie zaprojektowany i wyposażony w różnego rodzaju funkcje i systemy.
  4. Technologia: Pomimo swojego wieku, BMW 7 E23 oferowało pewne zaawansowane technologie swojej epoki. Można wymienić tutaj m.in. elektrycznie sterowane szyby, centralny zamek, system klimatyzacji, a także różne opcje audio i nawigacji. Późniejsze modele mogły być również wyposażone w systemy ABS i poduszkę powietrzną.
  5. Komfort jazdy: BMW 7 E23 zapewniał wysoki komfort jazdy. Zastosowane zawieszenie i układ kierowniczy przyczyniały się do płynnej jazdy i precyzyjnego prowadzenia. Dodatkowo, bogate wyposażenie i wykończenie wnętrza przyczyniały się do komfortowego podróżowania.

BMW 7 E23 był flagowym modelem marki BMW w tamtym okresie i reprezentował luksus i prestiż. Pomimo upływu lat, nadal jest doceniany przez miłośników klasycznych samochodów za swój wyjątkowy design i wyjątkowy charakter.

Zobacz także:  BMW 3 (E36) (1990-2000) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

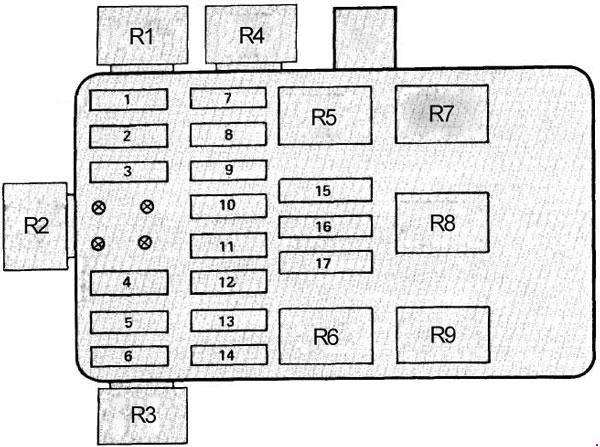

Skrzynka bezpieczników (do 1982 r.)

BMW 7 E23 (1977-1987) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Kontrola dostarczania paliwa/odparowywania, Kontrola
prędkości biegu jałowego
2 8 Reflektory (prawe światła mijania)
3 8 Reflektory (światła mijania lewe)
4 25 Zapalniczka
5 8 Active Check Control
Latarka z automatycznym ładowaniem
Centralny zamek
Wskaźniki
Oświetlenie
schowka Podgrzewany zamek
Ostrzeżenie o kluczyku zapłonu/Ostrzeżenie o zapięciu pasów
Oświetlenie wnętrza
Ostrzeżenie o skrętach, niebezpieczeństwach
Komputer pokładowy

Radio/Antena zasilająca
Oświetlenie bagażnika

6 8 Aktywna kontrola kontrolna
Światła cofania/światła zasięgu skrzyni biegów
Ostrzeżenie o okładzinach hamulcowych
Tempomat
Światła deski rozdzielczej
Wskaźniki
Kontrola prędkości biegu jałowego
Światła wewnętrzne
Elektrycznie sterowane lusterka
Elektrycznie sterowane szyby
Ostrzeżenie o zapięciu pasów bezpieczeństwa

Wskaźniki ostrzegawcze prędkościomierza

7 8 Reflektory (lewe, prawe światła drogowe)
8 8 Reflektory (lewe, prawe światła drogowe)
9 8 Active Check Control
Światła deski rozdzielczej

Światła przednie

Światła  postojowe/tylne/pod maską, tylne światła obrysowe/licencyjne

10 8 Aktywne kontrolne
światła kontrolne:  przednie parkowanie/ogon
11 16 Aktywne klaksony kontrolne
Światła:
wycieraczka/spryskiwacz  ostrzegający o zakrętach/niebezpieczeństwach
12 8 Aktywna kontrola kontrolna
Radio/antena zasilania

Światła stopu/ wskaźniki ostrzegawczetempomat

13 25 Tylny odmgławiacz / szyberdach
14 25 Automatyczna pompa próżniowa
pomocniczego wentylatora nagrzewnicy i klimatyzatora
15 8 Światła przeciwmgielne (prawa strona)
16 8 Światła przeciwmgielne (lewa strona)
17 25 Wentylator pomocniczy
Przekaźnik
R1 Przekaźnik pompy paliwa
R2 Pomocniczy przekaźnik wentylatora (prędkość 1)
R3 Przekaźnik kontrolny świateł mijania
R4 Przekaźnik zaworu oczyszczania
R5 Przekaźnik świateł drogowych
R6 Przekaźnik klaksonu
R7 Przekaźnik świateł mijania
R8 Przekaźnik światła przeciwmgielnego
R9 Przekaźnik rozładowujący



Ampery [A] Opis
Bezpieczniki wentylatora pomocniczego(2) 25 Wentylator pomocniczy



Pod deską rozdzielczą, na lewo Od Konsoli

Ampery [A] Opis
Wyłącznik automatyczny szyby 25 Zasilanie okien



Ampery [A] Opis
Radioliniowe 25 Radio

Skrzynka bezpieczników (od 1982)

BMW 7 E23 (1977-1987) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Reflektory (lewe światła drogowe, prawe światła mijania)
2 15 Reflektory (prawe światła drogowe, lewe światła mijania)
3 15 Wentylator pomocniczy 91°C (196°F)
4 15 Światła:  Ostrzeżenie o skrętach/niebezpieczeństwach
5 30 Wycieraczka/spryskiwacz, podgrzewacze strumieniowe spryskiwacza przedniej szyby
6 7,5 Aktywna kontrola kontrolna, światła stopu/tempomat/światło mapy
7 15 Klakson
8
9 15 Światła cofania, kontrola paliwa (wyposażenie elektryczne silnika)
10 7,5 Active Check Control, ostrzeżenie o okładzinach hamulcowych, komputer pokładowy, ostrzeżenie o zapięciu pasów bezpieczeństwa, wskaźnik okresu międzyserwisowego, prędkościomierz/wskaźniki/wskaźniki ostrzegawcze
11 15 Dostarczanie paliwa (główna i pomocnicza pompa paliwowa)
12 7,5 Active Check Control, komputer pokładowy, radio (bezpiecznik w radiu), wskaźniki ostrzegawcze
13 7,5 Reflektory (lewe światło mijania)
14 7,5 Reflektory (prawe światła mijania)
15
16 30 Wentylator pomocniczy, pompa próżniowa, nagrzewnica/klimatyzacja
17 15 Ogrzewanie/klimatyzacja, oświetlenie wnętrza, elektrycznie sterowane lusterka, elektrycznie sterowane szyby, ostrzeżenie o zapięciu pasów bezpieczeństwa, światła stopu/tempomat, spryskiwacze przedniej szyby
18 30 Wentylator pomocniczy 99°C (210°F)
19 30 szyberdach, podgrzewane siedzenia
20 30 Odmławiacz
21 7,5 Active Check Control, latarka z automatycznym ładowaniem, wskaźniki, oświetlenie schowka na rękawiczki, oświetlenie wnętrza, komputer pokładowy, radio, wskaźnik okresu międzyserwisowego, światła bagażnika, brzęczyk pasa bezpieczeństwa, pamięć, zegar
22 7,5 Aktywna kontrola kontrolna,  światła:  przedni parkowanie/ogon
23 7,5 Active Check Control, tylny odmgławiacz,  światła: przednia maska ​​postojowa/tylna,  światła: osłona przeciwsłoneczna  /kreska  rozdzielcza, światła :  tylne  obrysowe, światła : ostrzeżenie o skrętach  /niebezpieczeństwach, oświetlenie komory silnika, oświetlenie tablicy rejestracyjnej
24 15 Światła:  ostrzeżenie o skrętach/niebezpieczeństwach, brzęczyk otwartych drzwi
25
26 30 Fotele elektryczne, elektryczne szyby
27 30 Centralny zamek, podgrzewany zamek, komputer pokładowy, alarm antywłamaniowy
28 30 Zapalniczka do cygar, antena zasilająca (bezpiecznik radiowy w przewodzie)
29 7,5 Światła przeciwmgielne (lewe światło przeciwmgielne)
30 7,5 Światła przeciwmgielne (prawe światło przeciwmgielne)
32 30 Bezpiecznik akcesoriów (nieużywany)
33 30 Bezpiecznik akcesoriów (nieużywany)
Przekaźnik
R1 Przekaźnik pompy paliwa
R2 Jednostka sterująca wycieraczek
R3 Przekaźnik kontrolny świateł mijania
R4 Przekaźnik świateł mijania
R5 Przekaźnik świateł drogowych
R6 Przekaźnik klaksonu
R7 Pomocniczy przekaźnik wentylatora (prędkość 1)
R8 Przekaźnik światła przeciwmgielnego
R9 Przekaźnik odciążający (odmgławiacz tylnej szyby, elektrycznie przesuwany dach, podgrzewane siedzenie)
R10 Pomocniczy przekaźnik wentylatora (prędkość 2)
R11 Przekaźnik odciążający (dmuchawa nagrzewnicy)
R12 Przekaźnik grzałki sondy lambda



Ampery [A] Opis
Wyłącznik automatyczny szyby 25 Zasilanie okien
