BMW 2 (F22-F23-F87) (2014-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 2 (F22-F23-F87) z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego […]

09/09/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 2 (F22-F23-F87) z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

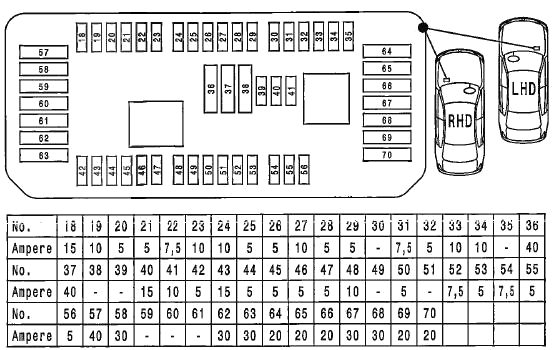

Główna skrzynka bezpieczników

Znajduje się po prawej stronie pod osłoną zabezpieczającą.

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

Opis

18 Złącze diagnostyczne 15A
19 10A Sterowanie silnikiem
20 5A Jednostka sterująca audio, elektronika dachowa
21 5A Jednostka sterująca
22 Zamki drzwiowe 7,5A
Lusterko wsteczne pasażera, oświetlenie wnętrza
23 Przekaźnik główny DDE 10A
24 Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT), 4*4
25 Panel dotykowy 5A, dźwięk
Jednostka sterująca nadwozia, abs, parking
26 5A Ogrzewanie siedzenia
27 10A Blok zaworów podparcia lędźwiowego fotela kierowcy/pasażera, blok przełącznika regulacji siedzenia po stronie kierowcy/pasażera
28 5A Lampa przednia lewa
Przednia prawa lampa
Czujnik deszczu
Oświetlenie wewnętrzne
29 5A Pompa płynu chłodzącego
30
31
32 Skrzynka rozdzielcza, system bezpieczeństwa
33 15A Pompa płynu chłodzącego
Sprężarka klimatyzacji
Dodatkowa pompa wody
34 10A Układ bezpieczeństwa, pas bezpieczeństwa
35
36 40A
37 40A
38
39
40 Reflektory 15A, oświetlenie zewnętrzne, wymiary
41 10 A
42 Lusterko wsteczne elektrochromowe
43
44 5A Systemy wspomagania kierowcy oparte na kamerze wideo, aktywny układ kierowniczy
45 5A Tempomat
46 5A Nagrzewnica wentylacji skrzyni korbowej
Zawór odcinający chłodziwo, żaluzja
47 5A Elektronika noktowizyjna (NVE), generator dźwięku pojazdu (VSG)
48 10A Przełączniki kolumny kierownicy
49
50 5A Zestaw wskaźników
51
52 Zestaw wskaźników 7,5A
53 5A Oświetlenie schowka podręcznego, oświetlenie listew wykończeniowych tablicy rozdzielczej (strona kierowcy/pasażera), oświetlenie listew wykończeniowych tablicy rozdzielczej po stronie kierowcy, oświetlenie przestrzeni na nogi kierowcy/pasażera
54 Przełącznik wyboru 7,5 A
55 5A Elektroniczne wspomaganie kierownicy (EPS)
56 5A Czujnik jakości powietrza, system wentylacji
57 Skrzynka bezpieczników 40A, reflektory, oświetlenie zewnętrzne, wymiary
58 Dynamiczna kontrola stabilności 30A (DSC)
59
60
61
62 30A Rozsuwany dach
63 30A Skrzynka rozdzielcza
64 20A Moduł ogrzewania przedniego siedzenia pasażera
65 20A Moduł ogrzewania siedzenia kierowcy
66 Zapalniczka 20A
67 30A Jednostka sterująca siedzenia kierowcy
Regulacja fotela kierowcy
68 30A Regulacja siedzenia pasażera
Jednostka sterująca siedzenia pasażera
69 Gniazdo 12V 20A
70 20A Ogrzewanie
Zobacz także:  BMW i3 (2013-2022) - schematy bezpieczników i przekaźników

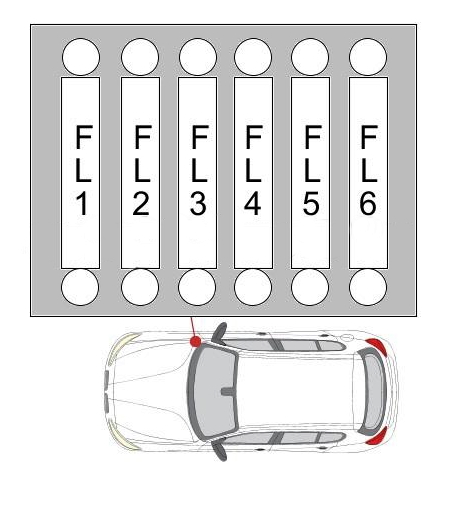

Skrzynka bezpieczników zasilania

Skrzynka bezpieczników zasilania jest zainstalowana obok skrzynek bezpieczników i przekaźników

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

Opis

  • FL1 – 50/80/125A Przekaźnik wyłączający
  • FL2 – 125A Elektroniczne wspomaganie kierownicy (EPS)
  • FL3 – 100A Dodatkowa grzałka
  • FL4 – 40A Podgrzewany filtr paliwa
  • FL5 – 40A Dynamiczna kontrola stabilności (DSC)
  • FL6 – 40A Silnik wentylatora

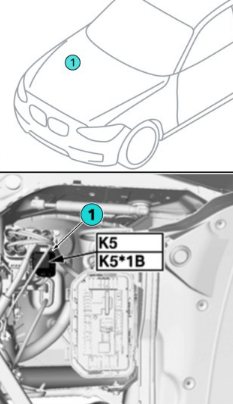

W pobliżu można także zamontować przekaźniki i bezpieczniki modułu DDE oraz bezpiecznik 50A pompy płynu chłodzącego, przekaźnik wentylatora elektrycznego K5 .

Zobacz także:  BMW 2 Tourer (F45-F46) (2015-2021) - schematy bezpieczników i przekaźników

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

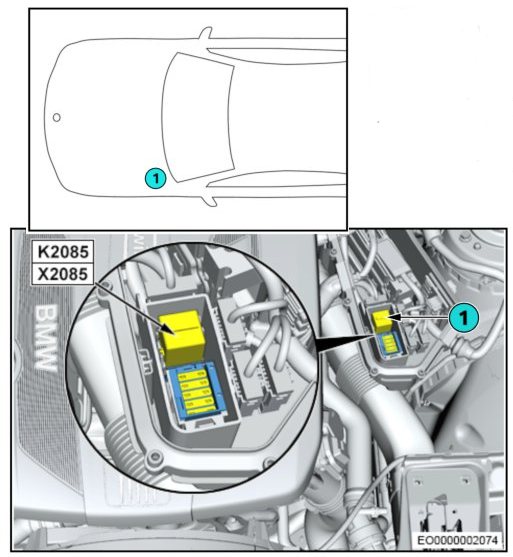

Dodatkowa skrzynka

Znajduje się po lewej stronie przestrzeni pod zaślepką.

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

Znajdziesz tu: główny przekaźnik silnika DDE K2085 oraz bezpieczniki sterujące silnikiem (zawór sterujący ciśnieniem szyny, regulator ilości paliwa, czujnik położenia wałka rozrządu, elektromagnes regulatora ciśnienia doładowania, czujnik tlenu, przepływomierz masowy, czujnik poziomu oleju, zawór przełączający chłodnicy EGR)

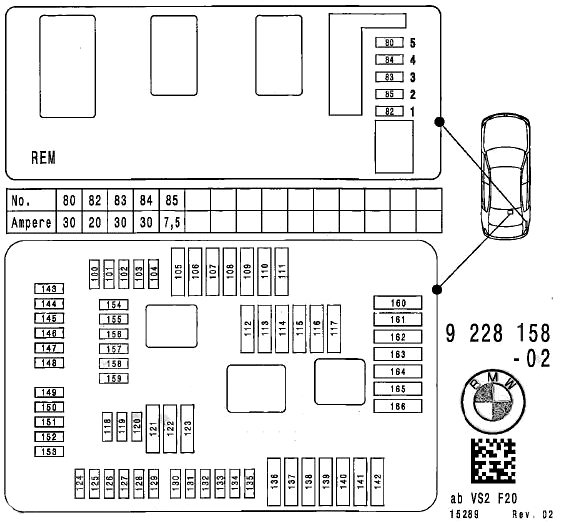

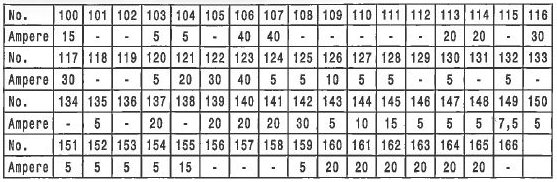

Bagażnik

W bagażniku mogą znajdować się trzy skrzynki bezpieczników. Skrzynka bezpieczników znajduje się za obudową po prawej stronie, druga i trzecia w pobliżu akumulatora (skrzynka zasilająca z czerwoną osłoną) oraz główna skrzynka bezpieczników i przekaźników.

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników



BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

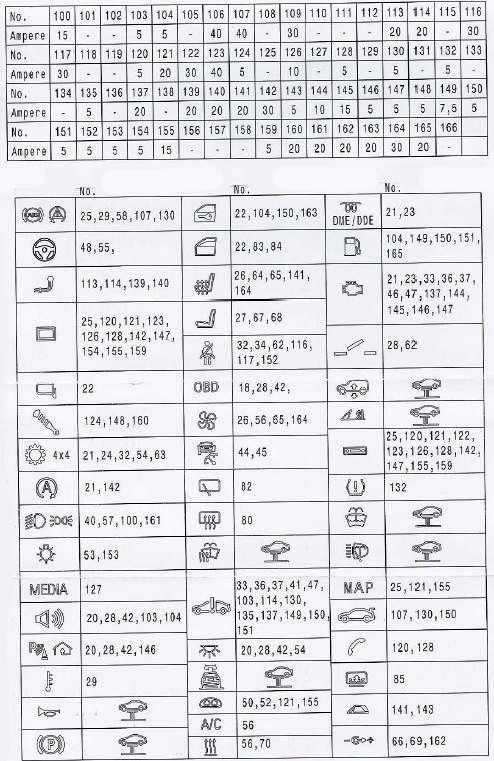

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

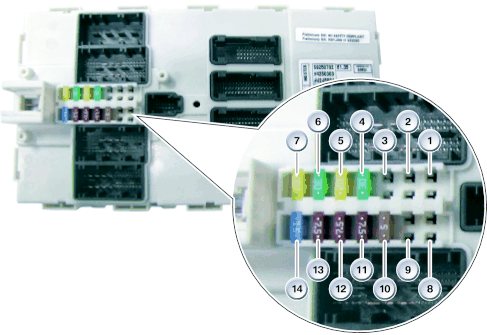

Przedział pasażerski

Montuje się go na prawym słupku, pod tapicerką strony pasażera.

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

Opis

  1. Rezerwa (niezajęta)
  2. Rezerwa (niezajęta)
  3. Rezerwa (niezajęta)
  4. Szyba elektryczna, drzwi pasażera z przodu
  5. Centralny zamek
  6. Podnośnik szyby, drzwi kierowcy
  7. Centralny zamek
  8. Rezerwa (niezajęta)
  9. Rezerwa (niezajęta)
  10. Panel sterowania oświetleniem, jednostka sterująca wspomagania kierowcy i zespół przełączników kolumny kierownicy
  11. Tylny moduł elektroniczny (REM) i moduł sterownika reflektorów
  12. Zintegrowane sterowanie ogrzewaniem i klimatyzacją, dynamiczna kontrola stabilności i diagnostyka pokładowa
  13. Elektronika klamki zewnętrznej, bezdotykowe otwieranie tylnej klapy, stacja komunikacyjna i analiza Combox
  14. Klakson
