W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B8, 8K) z lat: 2013.

Audi A4 B8 z 2013 roku to samochód z piątej generacji popularnego modelu Audi A4, który był produkowany w latach 2008-2015. Wersja z 2013 roku była modelem po face liftingu, który przeszedł drobne zmiany wizualne i technologiczne w stosunku do poprzednika.

Pod względem stylistycznym, Audi A4 B8 z 2013 roku charakteryzowało się bardziej agresywnym przodem, z nowymi reflektorami wykonanymi w technologii LED oraz przemodelowaną atrapą chłodnicy. Zmieniono również zderzaki i tylne lampy. Wnętrze samochodu pozostało praktycznie bez zmian.

Pod maską Audi A4 B8 z 2013 roku dostępne były różne jednostki napędowe, w tym benzynowe i diesle. Na szczycie oferty znajdował się silnik V6 3.0 TDI o mocy 245 KM, który umożliwiał przyspieszenie od 0 do 100 km/h w około 6 sekund. Wszystkie silniki były sprzężone z sześciobiegową manualną lub ośmiobiegową automatyczną skrzynią biegów, a także z napędem na przednie lub wszystkie koła.

Wersja z 2013 roku oferowała również wiele nowych technologii, w tym system start-stop, który pomagał zmniejszyć zużycie paliwa oraz emisję CO2. Oprócz tego, Audi A4 B8 z 2013 roku wyposażone było w zaawansowany system nawigacji z łączem internetowym, nowoczesny system audio oraz system adaptacyjnego tempomatu.

Podsumowując, Audi A4 B8 z 2013 roku to model, który oferował wysoką jakość wykonania, luksusowe wyposażenie, nowoczesne technologie i mocne jednostki napędowe. Był to samochód dla osób, które szukały nie tylko komfortu i wygody, ale również dynamicznego stylu jazdy i sportowych osiągów.

Zobacz także:  Audi A7 i S7 4G8 (2014-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynki bezpieczników tablicy rozdzielczej

Są dwa bloki – po prawej i lewej stronie deski rozdzielczej.

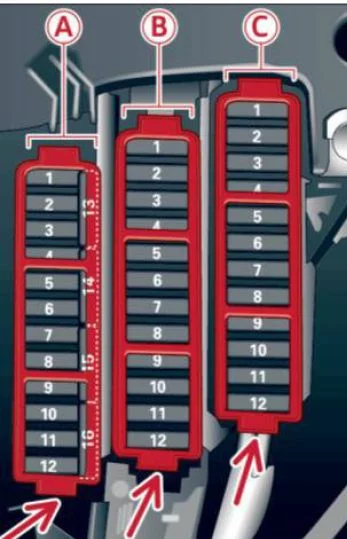

Przyporządkowanie bezpieczników w tablicy rozdzielczej po stronie kierowcy

Audi A4 i S4 (B8, 8K) (2013) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Czarny panel A
1 Dynamiczne kierowanie 5
2 Moduł sterujący ESC 5
3 Czujnik ciśnienia układu klimatyzacji, elektromechaniczny hamulec postojowy, Homelink. automatyczne przyciemnianie lusterka wewnętrznego, czujnik jakości powietrza/powietrza zewnętrznego, przycisk ESC 5
4
5 Siłownik dźwięku/strojenie dźwięku wydechowego 5/15
6 System sterowania zasięgiem reflektorów/światło zakrętowe 5/7,5
7 Reflektor (światło zakrętowe) 7,5
8 Moduły sterujące (elektromechaniczny hamulec postojowy, amortyzator, quattro sport, zaczep przyczepy), przetwornica DCDC 5
9 Adaptacyjny tempomat 5
10 Brama CAN 5
11 Pomoc boczna 5
12 Kontrola zasięgu reflektorów, system parkowania 5
13 Poduszka powietrzna 5
14 Tylna wycieraczka (allroad) 15
15 Bezpiecznik pomocniczy (tablica przyrządów) 10
16 Zacisk bezpiecznika pomocniczego 15 (obszar silnika) 40
Brązowy panel B
1
2 Czujnik światła hamowania 5
3 Pompa paliwowa 25
4 Czujnik sprzęgła 5
5 Ogrzewanie fotela lewego z/bez wentylacji fotela 15/30
6 ESC 5
7 Klakson 15
8 Drzwi przednie lewe (regulator szyby, centralny zamek, lusterko, włącznik, oświetlenie) 30
9 Silnik wycieraczek 30
10 ESC 25
11 Modele dwudrzwiowe: regulator szyby tylnej lewej, Modele czterodrzwiowe: drzwi tylne lewe (regulator szyby, centralny zamek, włącznik, oświetlenie) 30
12 Czujnik deszczu i światła 5
Czerwony panel C
1
2
3 Podparcie lędźwi 10
4 Dynamiczne kierowanie 35
5 Oświetlenie wnętrza (Cabriolet) 5
6 System spryskiwaczy przedniej szyby, system spryskiwaczy reflektorów 35
7 Moduł sterujący układu elektrycznego pojazdu 1 20
8 Moduł sterujący układu elektrycznego pojazdu 1 30
9 Silnik regulatora lewej tylnej szyby (Cabriolet) / szyberdach 7,5/20
10 Moduł sterujący układu elektrycznego pojazdu 1 30
11 Regulator prawej tylnej szyby (silnik przeciwsłoneczny Cabrioletysun) 7,5/20
12 System ostrzegania o alarmie antykradzieżowym 5

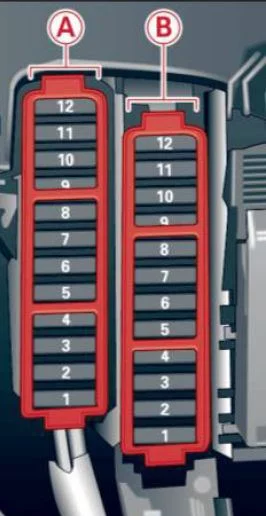

Numer Opis Ampery [A]
Czarny przewoźnik A
1
2
3
4
5 Moduł przełącznika kolumny kierownicy 5
6
7 Złącze diagnostyczne zacisku 15 5
8 Bramka (interfejs diagnostyczny Databus) 5
9 Grzałka dodatkowa 5
10
11
12
Brązowy panel B
1 Odtwarzacz CD/DVD 5
2 Wi-Fi 5
3 MMI/radio 5/20
4 Klaster instrumentów 5
5 Bramka (moduł sterowania klastrem instrumentów) 5
6 Blokada zapłonu 5
7 Przełącznik światła 5
8 Dmuchawa układu klimatyzacji 40
9 Blokada kolumny kierownicy 5
10 System klimatyzacji 10
11 Złącze diagnostyczne zacisku 30 10
12 Moduł przełącznika kolumny kierownicy 5

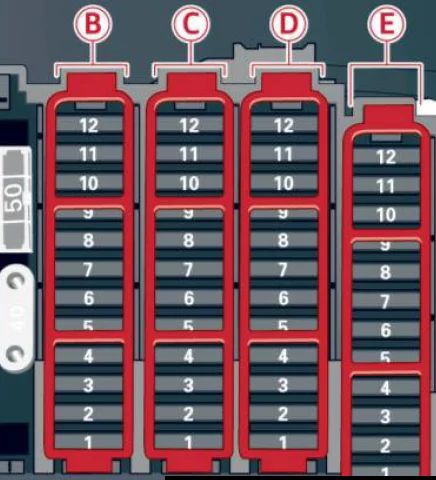

Numer Opis Ampery [A]
Czarny panel B
1 Moduł sterowania pokrywą bagażnika (wszystkie drogi) / Górny moduł sterowania (kabriolet) 30/10
2 Moduł sterowania przyczepą lub chowany tylny spojler (RS 5 Coupe) 15
3 Moduł sterujący przyczepy 20
4 Moduł sterujący przyczepy 20
5 Elektromechaniczny hamulec postojowy 5
6 Elektroniczna kontrola tłumienia 15
7 Elektromechaniczny hamulec postojowy 30
8 Tylne oświetlenie zewnętrzne 30
9 Quattro Sport 35
10 Tylne oświetlenie zewnętrzne 30
11 Moduł sterowania układem elektrycznym pojazdu 20
12 Zacisk 30 5
Brązowy panel C
1 Moduł sterujący pokrywy bagażnika (wszystkie drogi) 30
2 gniazdo 12 V, zapalniczka 20
3 Ścieżka przetwornika DC DC 1 40
4 Tor przetwornika DCDC 2, wzmacniacz DSP, radio 40
5 Ogrzewanie kabiny prawe górne (Cabriolet) 30
6
7 Elektromechaniczny hamulec postojowy 30
8
9 Drzwi przednie prawe (regulator szyby, zamek centralny, lusterko, włącznik, oświetlenie) 30
10 Ogrzewanie kabiny lewe górne (Cabriolet) 30
11 Modele dwudrzwiowe: regulator szyby tylnej prawej, Modele czterodrzwiowe: drzwi tylne prawe (regulator szyby, zamek centralny, włącznik, oświetlenie) 30
12 Przygotowanie telefonu komórkowego 5
Czarny panel E
1 Ogrzewanie prawego przedniego fotela 15
2
3
4 MMI 7,5
5 Radio 5
6 Tylna kamera 5
7 Ogrzewanie tylnej szyby (allroad) 30
8 Rozrywka na tylnym siedzeniu 5
9
10
11
12
