Audi Q7 4M (2016-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4M z lat: 2016, 2017, 2018, 2019. Audi Q7 4M to druga generacja modelu Q7, która była produkowana w latach 2015-2019. Samochód ten charakteryzuje się przestronnym i luksusowym wnętrzem, zaawansowanymi technologiami oraz oszczędnymi silnikami. Wersja Audi Q7 4M z lat 2016-2019 […]

05/08/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4M z lat: 2016, 2017, 2018, 2019.

Audi Q7 4M to druga generacja modelu Q7, która była produkowana w latach 2015-2019. Samochód ten charakteryzuje się przestronnym i luksusowym wnętrzem, zaawansowanymi technologiami oraz oszczędnymi silnikami.

Wersja Audi Q7 4M z lat 2016-2019 była oferowana z trzema silnikami: dwoma dieslami o pojemności 3.0 litra i mocy od 218 do 272 KM oraz jednym silnikiem benzynowym o pojemności 3.0 litra i mocy 333 KM. Wszystkie silniki były połączone z automatyczną skrzynią biegów oraz napędem na cztery koła Quattro.

Audi Q7 4M oferowało wiele zaawansowanych technologii, takich jak systemy asystujące, takie jak adaptacyjny tempomat, asystent pasa ruchu, asystent parkowania, system rozpoznawania znaków drogowych, system nagłaśniający dźwięki z zewnętrznego środowiska, a także system multimedialny MMI z 8,3-calowym ekranem dotykowym.

Ponadto, Audi Q7 4M z lat 2016-2019 było wyposażone w wiele systemów bezpieczeństwa, takich jak systemy kontroli trakcji, system stabilizacji toru jazdy, system monitorowania ciśnienia w oponach, system automatycznego hamowania awaryjnego, system ostrzegania przed zmęczeniem kierowcy, a także system kamer i czujników parkowania.

Audi Q7 4M zyskało pozytywne opinie dzięki swojemu luksusowemu i przestronnemu wnętrzu, doskonałym osiągom, oszczędnym silnikom oraz bogatej gamie technologii i systemów bezpieczeństwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A8 i S8 D5, 4N (2023) - schematy bezpieczników i przekaźników

Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników:

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

Panel bezpieczników w kokpicie

Audi Q7 4M (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
2 Telefon
4 Wyświetlacz przezierny
5 Interfejs muzyczny Audi, port ładowania USB
6 Elementy sterowania przedniego układu klimatyzacji
7 Blokada kolumny kierownicy
8 Wyświetlacz systemu audio-nawigacyjnego
9 Klaster instrumentów
10 Jednostka informacyjno-rozrywkowa
11 2016-2018: Włącznik światła;
2019: Włącznik światła, panel przełączników
12 Elektronika kolumny kierownicy
14 System informacyjno-rozrywkowy
15 Regulacja kolumny wspomagania kierownicy
16 Ogrzewanie kierownicy

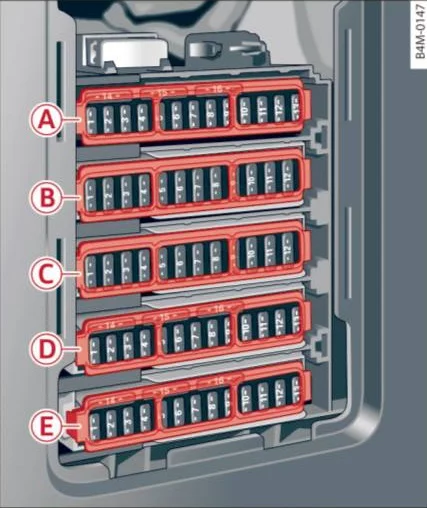

Panel bezpieczników w przestrzeni na nogi

Kierownica z lewej strony
Audi Q7 4M (2016-2019) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Audi Q7 4M (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A2 Czujnik masowego przepływu powietrza, regulacja wałka rozrządu, pompa chłodnicy powietrza doładowującego
A3 2016-2018: Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy;
2019: Wtryskiwacze paliwa, podgrzewacz obudowy wału korbowego
A4 2016-2018: Pompa próżniowa, pompa ciepłej wody, czujnik cząstek stałych, czujnik biodiesla;
2019: Pompa próżniowa, pompa ciepłej wody, drzwi wyciągowe, czujnik ozonu
A5 Czujnik światła hamowania
A6 Zawory silnika, regulacja wałka rozrządu
A7 2016-2018: Podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza;
2019: Podgrzewane czujniki tlenu
A8 2016-2018: Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia;
2019: Pompa wodna
A9 Pompa ciepłej wody
A10 Czujnik ciśnienia oleju, czujnik temperatury oleju
A11 Czujnik położenia pedału sprzęgła
A12 Zawory silnika
A13 Wentylator chłodnicy
A14 Wtryskiwacze paliwa
A15 2016-2018: Cewki zapłonowe;
2019: Cewki zapłonowe, podgrzewane sondy lambda
A16 Pompa paliwowa
Panel bezpieczników B
B1 Cewki zapłonowe
B2 Zawory silnika
B5 Mocowanie silnika
B6 2016-2018: nieużywany;
2019: System połączeń alarmowych
B7 Tablica przyrządów
B8 System kontroli klimatu (dmuchawa)
B10 2016-2018: nieużywany;
2019: Dynamiczny układ kierowniczy
Panel bezpieczników C
C1 Ogrzewanie przedniego siedzenia
C2 Wycieraczki
C3 Elektronika lewego reflektora
C4 Panoramiczny szklany dach
C5 Moduł sterujący lewych przednich drzwi
C6 Gniazda
C7 Moduł sterujący prawych tylnych drzwi
C9 Elektronika prawego reflektora
C10 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
C11 Moduł sterujący lewych tylnych drzwi
Panel bezpieczników D
D1 Wentylacja siedzeń, podgrzewanie siedzeń, lusterko wsteczne, system klimatyzacji, sterowanie tylnym systemem klimatyzacji
D2 Brama, system kontroli klimatu
D3 2016-2018: Strojenie dźwięku siłownika/wydechu;
2019: Nieużywany
D4 Zawór ogrzewania skrzyni biegów
D5 Start silnika
D8 Asystent widzenia w nocy, HomeLink (otwieranie drzwi garażowych)
D9 Adaptacyjny tempomat
D11 Kamera wideo
D12 Reflektor Matrix LED/prawy reflektor LED
D13 Reflektor Matrix LED/lewy reflektor LED
D14 Wycieraczka tylnej szyby
D16 2016-2018: nieużywany;
2019: Przygotowanie Rear Seat Entertainment
Panel bezpieczników E (czerwony)
E1 System alarmowy antywłamaniowy
E2 Moduł sterujący silnika
E3 Podparcie lędźwi
E 4 Mechanizm wybieraka automatycznej skrzyni biegów
E5 Klakson
E6 Elektromechaniczny hamulec postojowy
E7 Moduł sterujący bramą
E8 Światła podsufitki we wnętrzu
E10 Moduł sterujący poduszek powietrznych
E11 Elektroniczna kontrola stabilizacji (ESC)
E12 Złącze diagnostyczne, czujnik światła/deszczu
E13 System kontroli klimatu
E14 Moduł sterujący prawych przednich drzwi
E15 Sprężarka klimatyzacji

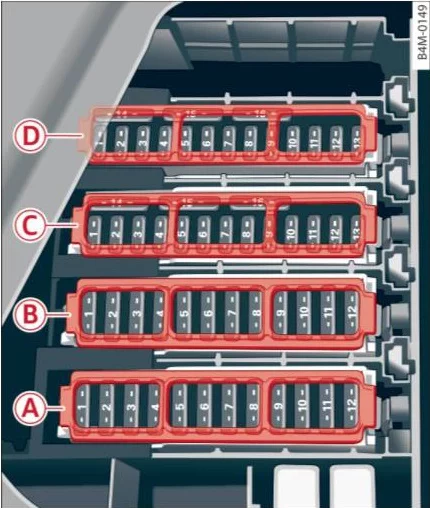

Skrzynka bezpieczników przedziału bagażowego

Zobacz także:  Audi Q7 4M (2021-2022) - schematy bezpieczników i przekaźników

Znajduje się za panelem podłogowym po lewej stronie tylnej komory.

Audi Q7 4M (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia
A8 Ogrzewanie tylnych siedzeń
A9 Lewe tylne światła
A10 Lewy napinacz pasa bezpieczeństwa
A11 Centralny zamek
A12 Elektryczna pokrywa bagażnika
Panel bezpieczników B
B1 Sterowanie dmuchawą tylną
B2 Wzmacniacz dźwięku
B3 2016-2018: Ogrzewanie AdBlue;
2019: Nieużywany
B4 Tylny panel sterowania układu klimatyzacji
B5 Zaczep przyczepy (prawe światło)
B7 2016-2018: Zaczep do przyczepy;
2019: Nieużywany
B8 Zaczep przyczepy (lewe światło)
B9 Zaczep przyczepy (gniazdo)
B10 Sportowy mechanizm różnicowy
B11 2016-2018: Ogrzewanie AdBlue;
2019: Nieużywany
B12 Siedzenia w trzecim rzędzie
Panel bezpieczników C
C2 Telefon
C3 Podparcie lędźwi
C4 Asystent boczny Audi
C5 2016-2018: nieużywany;
2019: Przygotowanie Rear Seat Entertainment
C7 2016-2018: nieużywany;
2019: Otwarcie/uruchomienie pojazdu (NFC)
C8 Inteligentny moduł (zbiornik)
C9 Odtwarzacz CD/DVD
C12 HomeLink (otwieranie drzwi garażowych)
C13 Kamera cofania, kamery peryferyjne
C14 Prawe tylne światła
C16 Prawy napinacz pasa bezpieczeństwa
Panel bezpieczników D
D1-D16 Nieużywany
