W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 i S4 (B9, 8W) z lat: 2020, 2021, 2022.

Audi A4 B9 produkowane w latach 2020-2022 jest bardzo podobne do modeli z 2019 roku, z nielicznymi zmianami w wyposażeniu i opcjach. W 2020 roku wprowadzono na niektóre rynki nowe wersje silnikowe, w tym hybrydowy system napędowy z silnikiem benzynowym 2.0 TFSI o mocy 245 KM. W latach 2020-2022 samochód oferowany był również w nowych wersjach wyposażenia, takich jak S line oraz Black Edition.

Ważną zmianą w Audi A4 B9 z lat 2020-2022 było wprowadzenie nowych systemów multimedialnych. Samochód wyposażony jest w system MMI (Multi Media Interface) z dotykowym panelem sterowania, a w wyższych wersjach wyposażenia pojawia się nowoczesny cyfrowy kokpit Audi Virtual Cockpit. Ponadto, samochód oferuje szereg innowacyjnych systemów bezpieczeństwa i asystencji kierowcy, takich jak aktywny tempomat, system ostrzegania przed kolizją, asystent pasa ruchu, czy system bezpieczeństwa pieszych.

Audi A4 B9 z lat 2020-2022 jest samochodem bardzo wydajnym i dynamicznym, oferującym szeroki wybór silników benzynowych i wysokoprężnych, zgodnych z normą emisji spalin Euro 6d. Samochód zachowuje eleganckie i sportowe linie, które są charakterystyczne dla modelu A4. Oferuje również komfortową i przestronną kabinę, z wygodnymi i dopasowanymi fotelami.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi TT 8J (2007-2014) - schematy bezpieczników i przekaźników

Przedział pasażerski

Bezpieczniki znajdują się we wnęce na nogi pod podnóżkiem (pojazdy z kierownicą po lewej stronie) lub za osłoną (pojazdy z kierownicą po prawej stronie).

Dodatkowe bezpieczniki znajdują się z przodu kokpitu (po stronie kierowcy).

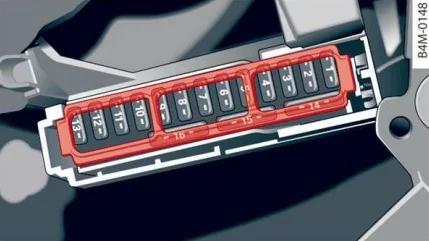

Tablica przyrządów

Audi A4 i S4 (B9, 8W) (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Wygodny moduł kontroli autoryzacji dostępu i uruchamiania (NFC)
2 Phonebox Audi, złącze USB
4 Wyświetlacz przezierny, head-up
5 Interfejs muzyczny Audi, złącze USB
6 Panel sterowania przedniego układu klimatyzacji
7 Blokada kolumny kierownicy
8 Wyświetlacz centralny
9 Klaster instrumentów
10 Kontrola głośności
11 Włącznik światła, moduł przełącznika
12 Elektronika kolumny kierownicy
13 2020: Czujnik cząstek stałych do układu klimatyzacji
14 System informacyjno-rozrywkowy
16 2020: Ogrzewanie kierownicy
2021-2022: Elektronika kolumny kierownicy, ogrzewanie kierownicy

Przestrzeń na nogi kierowcy i pasażera z przodu

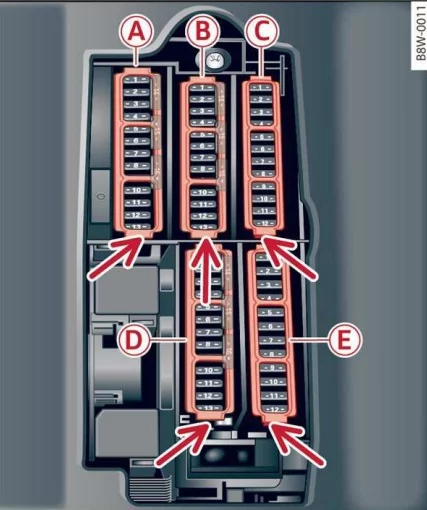

Miejsce na nogi kierowcy/pasażera z przodu (kierownica po lewej stronie)Audi A4 i S4 (B9, 8W) (2020-2022) - schematy bezpieczników i przekaźników

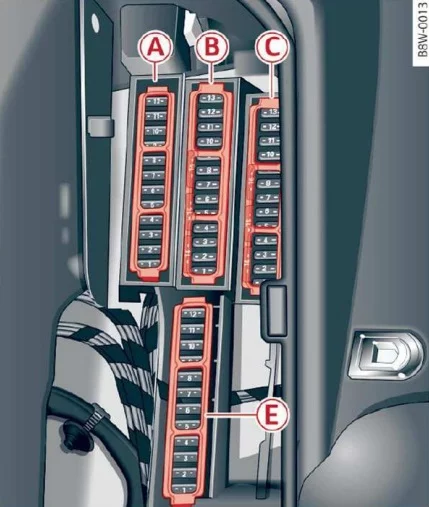

Miejsce na nogi pasażera z przodu (kierownica po lewej stronie)Audi A4 i S4 (B9, 8W) (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel A (brązowy)
1 Ogrzewanie katalizatora
2 Elementy silnika
3 Drzwi wydechowe, wtryskiwacze paliwa, wlot powietrza, ogrzewanie silnika
4 Pompa próżniowa, pompa ciepłej wody, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe
5 Czujnik światła hamowania
6 Zawory silnika, regulacja wałka rozrządu
7 Podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza, pompa wodna
8 Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia, zawór temperatury, mocowanie silnika
9 2020: Pompa ciepłej wody, przekaźnik silnika
2021-2022: Pompa ciepłej wody, przekaźnik silnika, rozrusznik 48 V, pompa wody 48 V
10 Czujnik ciśnienia oleju, czujnik temperatury oleju
11 Czujnik położenia sprzęgła, rozrusznik 48 V, pompa wodna, rozrusznik 12 V
12 Zawory silnika, mocowanie silnika
13 Chłodzenie silnika
14 Wtryskiwacze paliwa, moduł sterujący układu napędowego
15 Cewki zapłonowe, podgrzewane sondy lambda
16 Pompa paliwowa
Panel B (czerwony)
1 System alarmowy antywłamaniowy
2 Moduł sterujący układu napędowego
3 Elektronika fotela przedniego lewego , podparcie odcinka lędźwiowego, fotel masujący
4 Dźwignia zmiany biegów automatycznej skrzyni biegów
5 Klakson
6 Hamulec postojowy
7 Interfejs diagnostyczny (moduł sterujący bramy)
8 Moduł sterujący elektroniką dachową
9 Moduł kontroli połączeń alarmowych i komunikacji
10 Moduł sterujący poduszek powietrznych
11 Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
12 Złącze diagnostyczne, czujnik światła/deszczu
13 System kontroli klimatu
14 Moduł sterujący prawych przednich drzwi
15 Sprężarka układu klimatyzacji
16 2021-2022: Zbiornik ciśnieniowy układu hamulcowego
Panel C (czarny)
1 Ogrzewanie przedniego siedzenia
2 Wycieraczki
3 Elektronika lewego reflektora
4 Panoramiczny szklany dach / przesuwane/uchylne okno dachowe
5 Moduł sterujący lewych przednich drzwi
6 Gniazdo 12 V
7 Moduł sterujący prawych tylnych drzwi, prawe tylne okno sterowane elektrycznie
8 Moduł sterujący napędu na wszystkie koła (AWD).
9 Elektronika prawego reflektora
10 Układ spryskiwaczy przedniej szyby/moduł sterujący układu spryskiwaczy reflektorów
n Moduł sterujący lewych tylnych drzwi, lewe tylne elektryczne okno
12 Ogrzewanie postojowe
Panel D (czarny)
1 Elektronika foteli przednich, wentylacja foteli, lusterko wsteczne, panel sterowania klimatyzacją z tyłu, ogrzewanie przedniej szyby, złącze diagnostyczne
2 Interfejs diagnostyczny, moduł sterujący układem elektrycznym pojazdu
3 Generator dźwięku
4 Czujnik położenia sprzęgła
5 Uruchomienie silnika, wyłączenie awaryjne
6 Złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
7 Połączenie USB
8 Otwieracz drzwi garażowych
9 Adaptacyjny tempomat Audi, adaptacyjna regulacja odległości
11 Przednia kamera
12 Prawy reflektor
13 Lewy reflektor
14 Chłodzenie płynu przekładniowego
15 2020: System alarmowy i głośnomówiący
Panel E (czerwony)
1 Cewki zapłonowe
2 Sprężarka układu klimatyzacji
5 Lewy reflektor
6 Automatyczna skrzynia
7 Tablica przyrządów
8 Dmuchawa układu klimatyzacji
9 Prawy reflektor
10 Dynamiczne sterowanie
11 Start silnika

Bagażnik

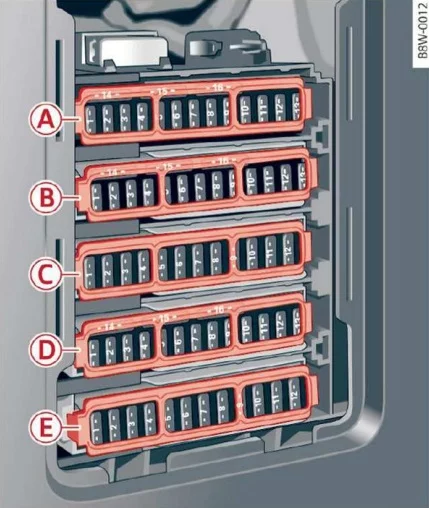

Bezpieczniki znajdują się pod lewą osłoną w bagażniku.

Audi A4 i S4 (B9, 8W) (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel A (czarny)
2 Odszraniacz przedniej szyby
3 Odszraniacz przedniej szyby
5 Kontrola zawieszenia
6 Automatyczna skrzynia
7 Odmgławiacz tylnej szyby
8 Ogrzewanie tylnych siedzeń
9 Lewe tylne światła
10 Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie kierowcy
11 Blokada pokrywy bagażnika, blokada drzwi wlewu paliwa, moduł sterujący systemu komfortu
12 Pokrywa bagażnika
Panel B (czerwony)
6 2020: Przerwa w zasilaniu akumulatorowym
2021-2022: Sprężarka elektryczna
Panel C (brązowy)
1 2021-2022: Antena zewnętrzna
2 Budka telefoniczna Audi
3 Elektronika fotela prawego przedniego, podparcie odcinka lędźwiowego, fotel masujący
4 Asysta boczna
6 System monitorowania ciśnienia opon
7 Wygodny moduł kontroli autoryzacji dostępu i uruchamiania (NFC)
8 Ogrzewanie postojowe, moduł zbiornika
10 Tuner TV, moduł wymiany danych i sterowania telematyki
11 Pomocniczy moduł sterujący akumulatorem
12 Otwieracz drzwi garażowych
13 Kamera cofania, kamery peryferyjne
14 Prawe tylne światła
16 Poduszka powietrzna, moduł sterujący napinacza pasa bezpieczeństwa po stronie pasażera z przodu
Panel E (czerwony)
3 Oczyszczanie spalin
5 Lampka prawego zaczepu przyczepy
7 Hak holowniczy
8 Lewe światło zaczepu przyczepy
9 Gniazdo zaczepu przyczepy
10 Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy
11 Oczyszczanie spalin
