Audi Q4 e-tron (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q4 e-tron z lat: 2023. Audi Q4 e-tron to w pełni elektryczny samochód SUV klasy premium wprowadzony na rynek w 2021 roku. Jest to pierwszy model z serii Audi e-tron zbudowany na platformie MEB grupy Volkswagen, która jest dedykowana dla samochodów elektrycznych. […]

05/08/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q4 e-tron z lat: 2023.

Audi Q4 e-tron to w pełni elektryczny samochód SUV klasy premium wprowadzony na rynek w 2021 roku. Jest to pierwszy model z serii Audi e-tron zbudowany na platformie MEB grupy Volkswagen, która jest dedykowana dla samochodów elektrycznych.

Audi Q4 e-tron oferuje wiele zaawansowanych funkcji, takich jak system nawigacji z możliwością zaprogramowania trasy uwzględniającej stacje ładowania, asystent parkowania, system rozpoznawania znaków drogowych czy adaptacyjny tempomat. Samochód ten jest również wyposażony w system quattro, który zapewnia napęd na wszystkie koła i umożliwia jazdę w trudnych warunkach drogowych.

Q4 e-tron charakteryzuje się nowoczesnym designem z agresywnie stylizowanym przodem oraz wyrazistymi krawędziami i zaokrągleniami. Wnętrze auta jest przestronne i zaprojektowane z myślą o użytkownikach, oferując bogate wyposażenie i wysoką jakość wykonania.

Samochód ten jest dostępny w różnych wariantach mocy, które zapewniają zasięg od około 300 do ponad 500 kilometrów na jednym ładowaniu, w zależności od konfiguracji silników i baterii. Moc silników elektrycznych waha się od 170 do 295 KM, a moment obrotowy od 310 do 460 Nm. Wersja topowa zapewnia przyspieszenie od 0 do 100 km/h w mniej niż 6 sekund.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A6 i S6 (C8, 4K) (2018-2022) - schematy bezpieczników i przekaźników



Kolor [Ampery]

  • Czarny [1]
  • Fioletowy [3]
  • Jasnobrązowy [5]
  • Brązowy [15]
  • Czerwony [10]
  • Niebieski [15]
  • Żółty [20]
  • Biały lub przezroczysty [25]
  • Zielony [30]
  • Pomarańczowy [40]

Skrzynka bezpieczników w przedniej komorze

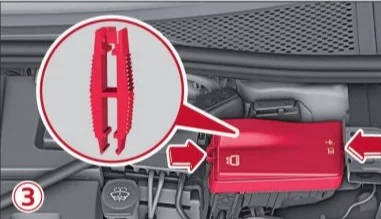

Lewa strona komory przedniej: osłona panelu bezpieczników

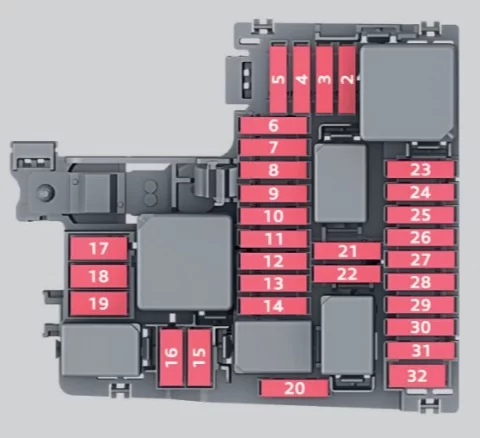

Audi Q4 e-tron (2023) - schematy bezpieczników i przekaźników

Audi Q4 e-tron (2023) - schematy bezpieczników i przekaźników

Numer Opis
F1
F2 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS), elektroniczny system stabilizacji toru jazdy (ESC), układ napędowy
F3 Elektryczny układ napędowy, ładowarka wysokiego napięcia
F4 Lewy reflektor
F5 Prawy reflektor
F6 Adaptacyjna regulacja odległości, tempomat
F7
F8
F9 Klakson
F10 Wycieraczki
F11 Przekaźnik, sprężarka i inne elementy układu klimatyzacji, układ klimatyzacji – sterowanie tylne, czujnik jakości powietrza, jonizator
F12 Generator zewnętrznego dźwięku
F13 Układ przeciwblokujący (ABS), Elektroniczna kontrola stabilizacji (ESC)
F14
F15 Układ przeciwblokujący (ABS), Elektroniczna kontrola stabilizacji (ESC)
F16 Chłodzenie silnika
F17 Odszraniacz przedniej szyby
F18
F19
F20
F21
F22
F23 Moduł sterujący układu napędowego
F24 Chłodzenie silnika.
F25 Gospodarka cieplna, ogrzewanie wysokonapięciowe
F26 Wysokonapięciowa pompa płynu chłodzącego do ogrzewania, wlot powietrza (regulowany)
F27
F28
F29
F30
F31
F32 Zbiornik ciśnieniowy układu hamulcowego
F33
Zobacz także:  Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników



Skrzynka bezpiecznikowa w przedziale pasażerskim

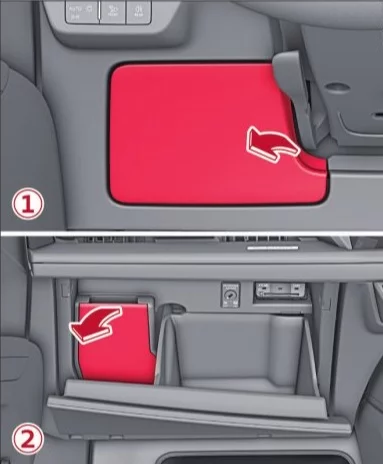

Lewa strona kokpitu: osłona (kierownica po lewej stronie) 1 lub osłona w schowku (kierownica z prawej strony) 2.

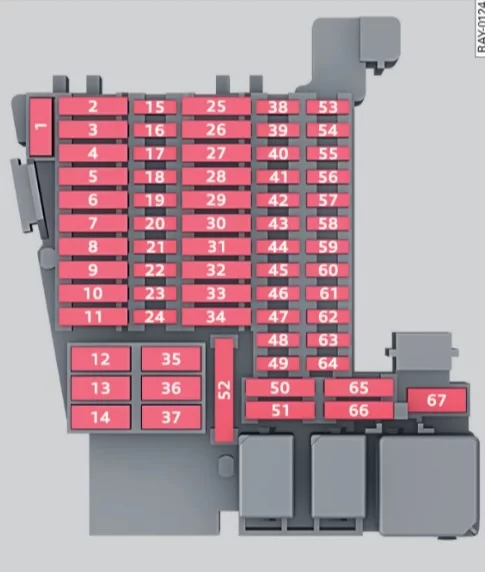

Audi Q4 e-tron (2023) - schematy bezpieczników i przekaźników

Audi Q4 e-tron (2023) - schematy bezpieczników i przekaźników

Numer Opis
F1
F2 Moduł sterujący poduszek powietrznych
F3 Hak holowniczy
F4 Przednia kamera systemów wspomagania kierowcy
F5 Moduł sterujący instalacji elektrycznej pojazdu, lewe światło tylne
F6 Moduł sterujący instalacji elektrycznej pojazdu, oświetlenie wewnętrzne
F7 Ogrzewanie siedzenia – sterowanie
F8 Panoramiczny szklany dach
F9 Moduł sterujący lewych/prawych przednich drzwi, lewych tylnych
F10 Lewe/środkowe światło tylne
F11 Hak holowniczy
F12
F13 Moduł sterujący układem elektrycznym pojazdu, centralny zamek, układ spryskiwaczy przedniej szyby
F14 System nagłośnienia
F15
F16 Zasilacz zestawu przewodów pomiarowych
F17 Wspomaganie parkowania, wspomaganie boczne, lusterka zewnętrzne
F18 Blokada kolumny kierownicy, wygodny dostęp i moduł kontroli autoryzacji startu, zewnętrzny generator dźwięku
F19 Zestaw wskaźników, połączenie alarmowe i moduł sterowania komunikacją
F20 Audi phone box, złącze USB, moduł sterowania aplikacjami Audi connect
F21 Systemy kamer, zwalnianie pokrywy bagażnika
F22 Moduł sterujący układu napędowego
F23 Moduł kontroli dostępu do Internetu
F24 Prawe/środkowe światło tylne
F25 Napinacz pasa bezpieczeństwa po stronie kierowcy
F26 Moduł sterujący lewych/prawych drzwi przednich, prawych tylnych
F27 Napinacz pasa bezpieczeństwa po stronie pasażera
F28 Awaryjny punkt odcięcia akumulatora wysokiego napięcia, układ ładowania wysokiego napięcia
F29 Hak holowniczy
F30 System Infotainment
F31 Hak holowniczy
F32 Moduł sterujący układem elektrycznym pojazdu, prawe tylne światło
F33
F34 System kontroli klimatyzacji – sterowanie
F35
F36 Dmuchawa układu klimatyzacji
F37 Pokrywa bagażnika
F38
F39 Elektroniczna kolumna kierownicy
F40 Alarm antykradzieżowy
F41 Złącze diagnostyczne
F42 Dźwignia zmiany biegów automatycznej skrzyni biegów
F43 Czujnik temperatury wewnętrznej, czujnik jakości powietrza, system kontroli klimatu – tylne elementy sterujące, odmgławiacz tylnej szyby
F44 Czujnik światła/deszczu/wilgotności, oświetlenie wewnętrzne, moduł dachowy, system alarmowy, złącze diagnostyczne, włącznik świateł, elektryczne szyby, funkcje jazdy i wygody
F45 Elektroniczna kolumna kierownicy
F46 Kontrola głośności;

Centralny wyświetlacz;

Wyświetlacz Head-up.

F47 Kontrola zawieszenia
F48 USB
F49
F50
F51
F52 Gniazdo 12V
F58
F59 Lusterko wsteczne, gniazdo 12 V.
F60 Zasilanie zestawu przewodów pomiarowych, złącze diagnostyczne
F61 Elektryczny układ napędowy, punkt awaryjnego odcięcia akumulatora wysokiego napięcia
F64
F65
F66 Wycieraczka tylnej szyby
F67 Odmgławiacz tylnej szyby
