Audi Q7 4M (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4M z lat: 2023. Audi Q7 4M to druga generacja dużego, luksusowego SUV-a niemieckiej marki. Model ten zyskał popularność dzięki swojemu eleganckiemu wyglądowi, wysokiej jakości materiałom wykończeniowym oraz zaawansowanym technologicznie rozwiązaniom. Q7 4M charakteryzował się imponującymi wymiarami – miał długość około […]

05/08/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4M z lat: 2023.

Audi Q7 4M to druga generacja dużego, luksusowego SUV-a niemieckiej marki. Model ten zyskał popularność dzięki swojemu eleganckiemu wyglądowi, wysokiej jakości materiałom wykończeniowym oraz zaawansowanym technologicznie rozwiązaniom.

Q7 4M charakteryzował się imponującymi wymiarami – miał długość około 5 metrów, szerokość około 2 metrów i wysokość około 1,7 metra. Wnętrze auta było bardzo przestronne i wygodne, oferując dużo miejsca na nogi i głowę zarówno dla kierowcy, jak i pasażerów. Koffter miał pojemność około 770 litrów, a po złożeniu tylnych siedzeń – aż 1955 litrów.

Wersja 4M była oferowana z różnymi silnikami, w tym benzynowymi i dieslami, w zależności od regionu i roku produkcji. Najmocniejszą jednostką benzynową był silnik V8 o pojemności 4.0 litra i mocy 435 KM, a w przypadku silników wysokoprężnych – V6 o pojemności 3.0 litra i mocy od 218 do 272 KM.

Audi Q7 4M wyposażony był w wiele zaawansowanych systemów asystujących, takich jak system kamer i czujników, które pomagały kierowcy w parkowaniu, hamowaniu awaryjnym, utrzymaniu pasa ruchu i innych sytuacjach na drodze. Wnętrze pojazdu zostało zaprojektowane z myślą o maksymalnym komforcie i wykorzystaniu zaawansowanych technologii multimedialnych.

W 2020 roku Audi wprowadziło kolejną modernizację modelu Q7, z nowymi funkcjami i ulepszeniami technicznymi. Jednak Audi Q7 4M to wciąż bardzo dobrze oceniany i popularny model, cieszący się dużą popularnością wśród klientów zainteresowanych dużymi, luksusowymi SUV-ami.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi TT 8N (1999-2006) - schematy bezpieczników i przekaźników

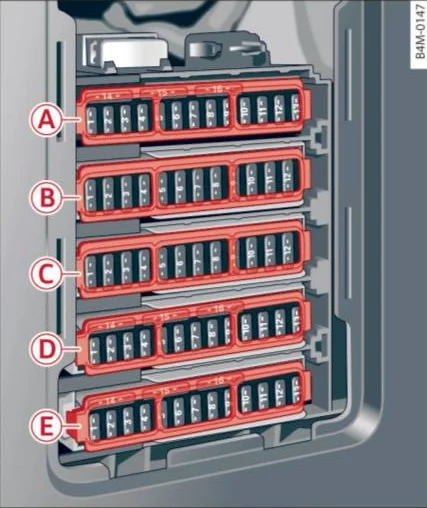

Panel bezpieczników w przestrzeni na nogi

Kierownica z lewej strony
Audi Q7 4M (2023) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Audi Q7 4M (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (brązowy)
A1 Ogrzewanie katalizatora;

Regulacja wałka rozrządu.

A2 Czujnik przepływu masy powietrza;

Podgrzewany czujnik tlenu.

A3 Ogrzewanie silnika;

Wtryskiwacze paliwa;

Drzwi wydechowe.

A4 Pompa ciepłej wody;

Drzwi wydechowe;

Czujnik NOx;

Czujnik cząstek stałych;

Czujnik biodiesla.

A5 Czujnik światła hamowania
A6 Zawory silnika
A7 Podgrzewany czujnik tlenu;

Czujnik przepływu masy powietrza.

A8 Pompa wysokiego ciśnienia;

Mocowanie silnika.

A9 Elementy silnika;

Przekaźnik silnika.

A10 Czujnik ciśnienia oleju;

Czujnik temperatury oleju.

A11 48-woltowa pompa wodna;

48-woltowy generator układu napędowego;

12-woltowy generator układu napędowego.

A12 Zawory silnika
A13 Chłodzenie silnika
A14 Moduł sterujący silnika
A15 Podgrzewany czujnik tlenu
A16 Pompa paliwowa
Panel bezpieczników B (czerwony)
B1 Cewki zapłonowe
B3 Ogrzewanie 48 V
B4 Elektryczny kompresor
B5 Mocowanie silnika
B6 Moduł sterujący układu spryskiwaczy szyby przedniej
B7 Tablica przyrządów
B8 System klimatyzacji;

Dmuchawa świeżego powietrza.

B9 Moduł sterujący systemów wspomagania kierowcy
B10 System połączeń alarmowych
B11 Rozruch silnika;

Sprzęgło silnika elektrycznego.

B12 Prawy reflektor
Panel bezpieczników C (czarny)
C1 Ogrzewanie przednich foteli
C2 Wycieraczki przedniej szyby
C3 Elektronika lewego reflektora
C4 Panoramiczny szklany dach
C5 Moduł sterujący lewych drzwi przednich
C6 Gniazda
C7 Moduł sterujący prawych tylnych drzwi
C8 Lewy reflektor
C9 Elektronika prawego reflektora
C10 Spryskiwacze szyby przedniej;

Spryskiwacze reflektorów.

C11 Moduł sterujący lewych tylnych drzwi
C12 Ogrzewanie postojowe
Panel bezpieczników D (brązowy)
D1 Wentylacja fotela;

Elektronika fotela;

Lusterko wsteczne;

Panel sterowania klimatyzacją tylną;

Złącze diagnostyczne;

Antena informacji o ruchu drogowym (TMC).

D2 Moduł sterujący układu elektrycznego pojazdu;

Interfejs diagnostyczny.

D3 Regulacja dźwięku siłownika i dźwięku wydechu
D4 Zawór chłodzenia płynu przekładniowego skrzyni biegów
D5 Uruchomienie silnika;

Silnik elektryczny.

D8 Asystent widzenia w nocy;

Aktywna stabilizacja przechyłu.

D9 Adaptacyjny asystent jazdy;

Przedni radar.

D10 Dźwięk z zewnątrz
D11 Asystent na skrzyżowaniach;

Systemy wspomagające kierowcę.

D12 Prawy reflektor
D13 Lewy reflektor
D15 Wejście USB
D16 Przygotowanie do Rear Seat Entertainment
Panel bezpieczników E (czerwony)
E1 System alarmowy antykradzieżowy
E2 Moduł sterujący silnika
E3 Elektronika przedniego siedzenia;

Podparcie lędźwi.

E4 Dźwignia zmiany biegów automatycznej skrzyni biegów
E5 Klakson
E6 Hamulec postojowy
E7 Interfejs diagnostyczny
E8 Moduł sterujący konsoli pod sufitem
E9 Elektroniczny System Poboru Opłat (ETC)
E10 Moduł sterujący poduszką powietrzną
E11 Elektroniczna kontrola stabilizacji (ESC);

System zapobiegający blokowaniu kół podczas hamowania (ABS).

E12 Złącze diagnostyczne;

Czujnik światła i deszczu.

E13 System kontroli klimatyzacji
E14 Moduł sterujący prawych drzwi przednich
E15 Sprężarka układu klimatyzacji
E16 Zbiornik ciśnieniowy układu hamulcowego

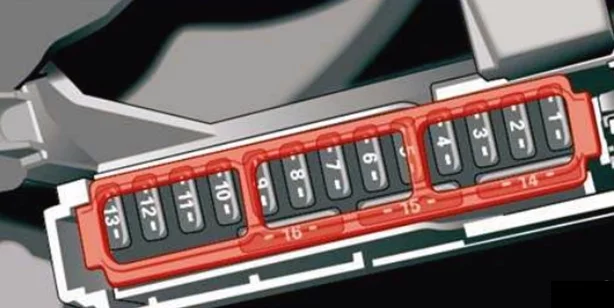

Panel bezpieczników w kokpicie

Audi Q7 4M (2023) - schematy bezpieczników i przekaźników

Numer Opis
2 Audi Phone Box;

Antena sprzęgająca.

3 System klimatyzacji;

System zapachowy.

4 Wyświetlacz Head-up
5 Interfejs muzyczny Audi;

Gniazda USB.

7 Blokada kolumny kierownicy
8 Wyświetlacz górny/dolny
9 Zestaw wskaźników
10 Napęd DVD
11 Włącznik światła;

Panele przełączników.

12 Elektronika kolumny kierownicy
13 Kontrola głośności
14 Moduł sterujący systemu MMI Infotainment
15 Regulacja kolumny kierownicy
16 Ogrzewanie kierownicy

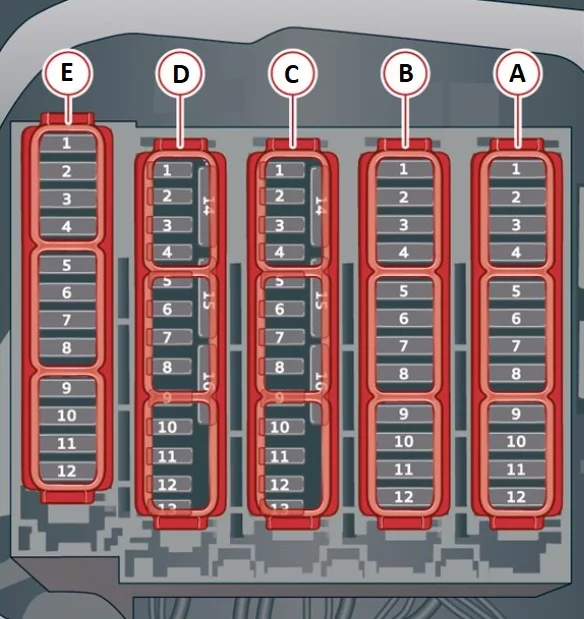

Skrzynka bezpieczników przedziału bagażowego

Audi Q7 4M (2023) - schematy bezpieczników i przekaźników

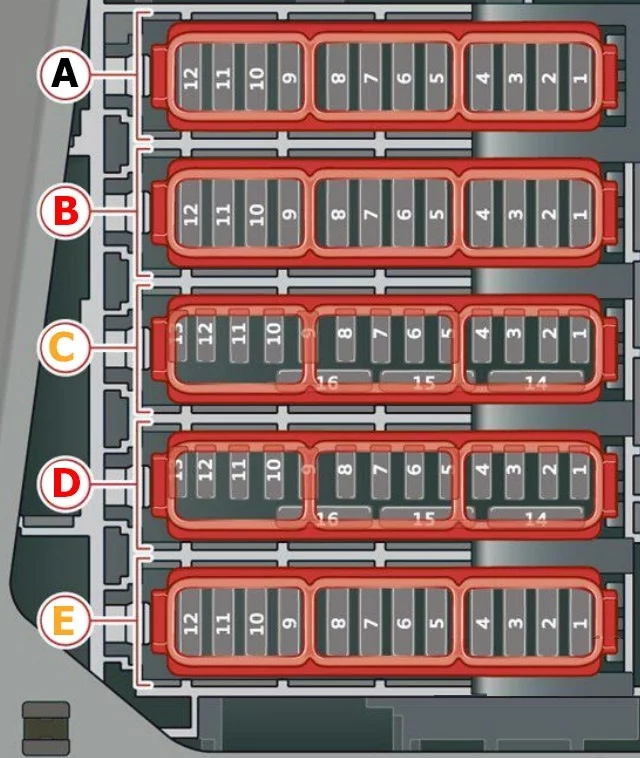

Hybrydowy napęd typu plug-in

Audi Q7 4M (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A1 Ogrzewanie wysokonapięciowe;

Zarządzanie termiczne.

A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia biegów
A7 Ogrzewanie tylnych siedzeń;

Panel sterowania klimatyzacją tylną.

A8 Regulacja siedzenia w trzecim rzędzie
A9 Moduł sterujący systemu komfortu, lewy światło tylne
A10 Przedni napinacz pasa po stronie kierowcy
A11 Centralny zamek w pokrywie bagażnika;

Klapka wlewu paliwa;

Osłona bagażnika.

A12 Moduł sterujący pokrywą bagażnika
Panel bezpieczników B (czerwony)
B1 Dmuchawa tylnego układu klimatyzacji
B2 Wzmacniacz dźwięku
B3 Oczyszczanie spalin;

Aktywator dźwięku.

B4 Panel sterowania tylnego układu klimatyzacji
B5 Światło prawego zaczepu przyczepy
B6 Silnik pozycjonowania zaczepu przyczepy
B7 Zwolnienie zaczepu przyczepy
B8 Lampka lewego zaczepu przyczepy
B9 Gniazdo zaczepu przyczepy
B10 Sportowy mechanizm różnicowy z napędem na wszystkie koła
B11 Oczyszczanie spalin
B12 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
Panel bezpieczników C (brązowy)
C1 Moduł sterujący systemów wspomagania kierowcy
C2 Audi Phone Box
C3 Elektronika przedniego siedzenia;

Prawe podparcie lędźwi.

C4 Asystent boczny
C5
C6 System monitorowania ciśnienia w oponach
C7 Antena zewnętrzna
C8 Odbiornik radiowy ogrzewania postojowego;

Monitoring zbiornika paliwa.

C10 Tuner telewizyjny;

Moduł wymiany danych i sterowania telematycznego.

C11 Otwieranie i uruchamianie pojazdu (NFC)
C12 Otwieracz drzwi garażowych
C13 Kamera cofania;

Kamery peryferyjne.

C14 Centralny zamek;

Prawe światło tylne.

C15 Tylny napinacz pasa bezpieczeństwa po stronie pasażera
C16 Przedni napinacz pasa po stronie pasażera
Panel bezpieczników D (czerwony)
D1 Aktywna stabilizacja przechyłów
D2 Akumulator wysokonapięciowy
D3 Pompa wody z akumulatora wysokiego napięcia
D4 Elektroniczny moduł sterujący mocy
D5 Wspomaganie hamulców
D6 Konwerter napięcia
D7 Start silnika
D8 Sprężarka systemu klimatyzacji
D9 Pomocniczy moduł sterujący akumulatora
D10 Akumulator wysokonapięciowy
D11 System ładowania
D12 Odbiornik radiowy ogrzewania postojowego
D14 Zarządzanie termiczne;

Pompy chłodziwa.

D15 Moduł sterujący termozarządzaniem
Panel bezpieczników E (brązowy)
E7 Ogrzewanie przednich foteli
E9 Oczyszczanie spalin
E10 Ogrzewanie tylnych siedzeń;

Panel sterowania klimatyzacją tylną.

E12 Oczyszczanie spalin
