W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi 90 (80) B4 z lat: 1991, 1992, 1993, 1994, 1995.
Audi 90 (80) B4 to samochód osobowy klasy średniej produkowany przez niemiecką markę Audi w latach 1991-1996. Jest to czwarta generacja modelu Audi 80, który zadebiutował w 1972 roku.
Audi 90 (80) B4 charakteryzował się bardziej zaokrąglonymi kształtami nadwozia, w porównaniu do poprzednika. Model ten był dostępny w dwóch wersjach nadwozia: sedan oraz Avant (kombi).
Audi 90 (80) B4 był dostępny z różnymi silnikami benzynowymi oraz dieslami, o pojemnościach od 1.6 do 2.8 litra. Wersja topowa była wyposażona w 6-cylindrowy silnik benzynowy o pojemności 2.8 litra oraz 12-zaworową głowicę, który rozwijał moc 174 KM.
Audi 90 (80) B4 był także wyposażony w wiele innowacyjnych rozwiązań technologicznych jak na swoje czasy, takich jak system ABS, elektrycznie sterowane szyby i lusterka, klimatyzacja, poduszki powietrzne, a także system quattro, czyli stały napęd na cztery koła.
Model ten zyskał reputację niezawodnego i komfortowego samochodu klasy średniej, którym można było podróżować w wyjątkowym stylu. Audi 90 (80) B4 stanowił też podstawę dla sportowej wersji Audi RS2 Avant, która była jednym z najbardziej kultowych samochodów marki Audi w latach 90.

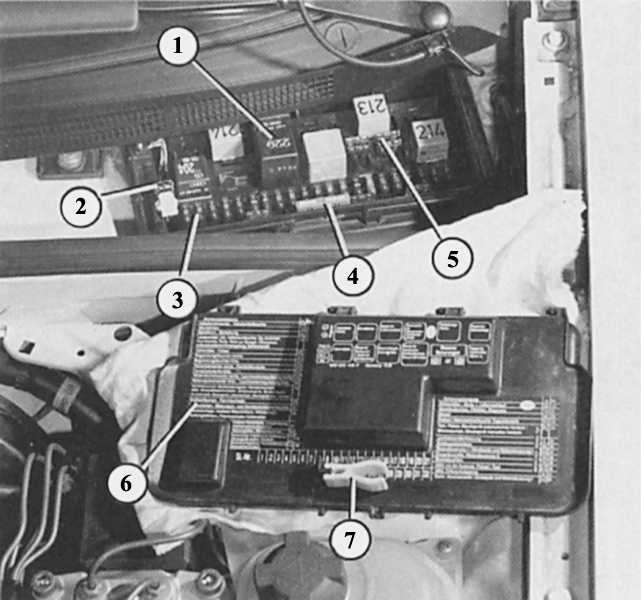

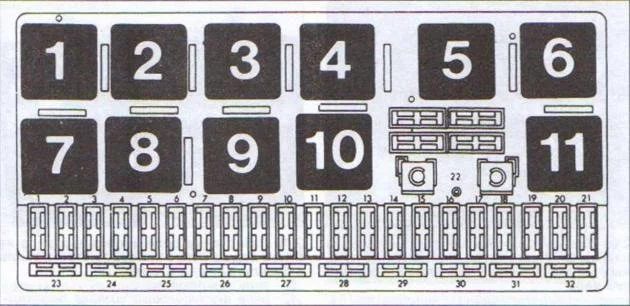

Skrzynka bezpieczników komory silnika
Opis
| Numer | Opis |
| 1 | 15A Światła przeciwmgielne, tylne światła przeciwmgielne |
| 2 | 15A Alarm |
| 3 | 30A Klakson, ogrzewanie siedzeń |
| 4 | 15A Zegar elektroniczny, lampka bagażnika, oświetlenie wnętrza, lusterko kosmetyczne, lampka do czytania, zapalniczka, komputer pokładowy, automatyczna klimatyzacja, radio, system autodiagnostyki |
| 5 | 30A 2. prędkość obrotowa wentylatora dmuchawy chłodnicy |
| 6 | 5A Tylne prawe światła boczne i postojowe |
| 7 | 5A Tylne lewe światła boczne i postojowe |
| 8 | 10A Prawe światło drogowe, światło ostrzegawcze świateł drogowych |
| 9 | 10A Lewe światło drogowe |
| 10 | 10A Światło mijania prawego reflektora, silnik elektryczny do regulacji położenia prawego reflektora |
| 11 | 10A Lewe światło mijania, silnik regulacji lewego reflektora |
| 12 | 15A Tablica przyrządów, światła cofania, układ sterowania, automatyczna skrzynia biegów, blokada mechanizmu różnicowego, komputer pokładowy, regulacja prędkości, przekaźnik zwalniacza, oświetlenie wnętrza z, elektroniczny wyłącznik termiczny, przekaźnik włączania dmuchawy chłodnicy |
| 13 | 15A Pompa paliwa |
| 14 | 5A Oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej, oświetlenie komory silnika, oświetlenie schowka na rękawiczki, automatyczna klimatyzacja |
| 15 | 25A Kierunkowskazy, wycieraczka, pompa spryskiwacza szyby, podgrzewane dysze spryskiwacza szyby, przekaźnik dmuchawy chłodnicy, klimatyzacja |
| 16 | 0A Ogrzewana tylna szyba, podgrzewane lusterka |
| 17 | 30A Dmuchawa wnętrza, automatyczna klimatyzacja |
| 18 | 5A Elektryczne lusterka |
| 18 | 15A Środek do czyszczenia tylnej szyby (Avant) |
| 19 | 10A Centralny zamek, podgrzewanie wkładki włącznika zamka, system antykradzieżowy |
| 20 | 30A Wentylator dmuchawy chłodnicy, 1. bieg, wentylator przedziału pasażerskiego |
| 21 | 10 Gniazdo diagnostyczne |
| 22 | Nie używany (samochody z silnikami benzynowymi) |
| 22 | 80A Świece żarowe (pojazdy z silnikami Diesla) |
Dodatkowe bezpieczniki Audi B4 dolny rząd (jeśli występują)
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | 5A Podgrzewana sonda lambda. Nie używany w pojazdach z silnikiem Diesla |
| 26 | 30A Złącze przyczepy |
| 27 | 10A Zapłon / układ wtrysku paliwa |
| 28 | 10A Zapłon / układ wtrysku paliwa. Nie używany w pojazdach z silnikiem Diesla |
| 29 | 10A Światło stopu |
| 30 | 5A Kontrola prędkości (pojazdy z automatyczną skrzynią biegów), Nie stosuje się w pojazdach z silnikami Diesla. |
| 31 | 15A ABS, blokada mechanizmu różnicowego |
| 32 | 10A Zapłon / układ wtrysku paliwa W pojazdach z silnikami wysokoprężnymi TD – zawór odcinający paliwo |
Bezpieczniki 27 i 28 mogą być wyposażone w czerwoną plastikową nasadkę z napisem „Motor / Moteur”
Przekaźnik
Uwaga! dla pojazdów z silnikami diesla poz. 2 i 3 nie są zajęte, a przekaźnik 10 jest przekaźnikiem wtyczki podgrzewania.

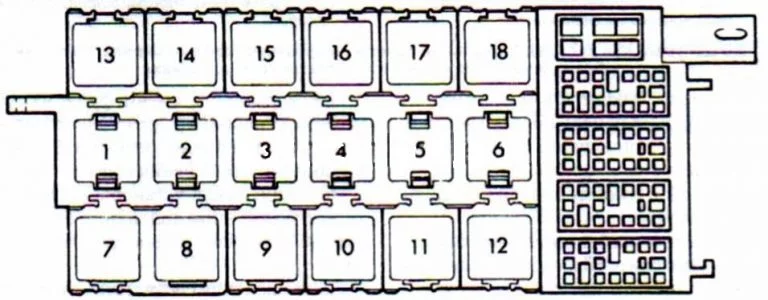

Skrzynka przekaźnikowa przedziału pasażerskiego

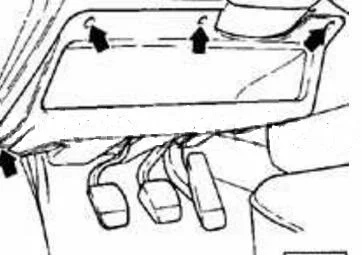

Aby uzyskać dostęp do skrzynki, odkręć 4 śruby i zdejmij pokrywę ochronną.
W różnych wersjach nie wszystkie przekaźniki mogą być zajęte.
Opis

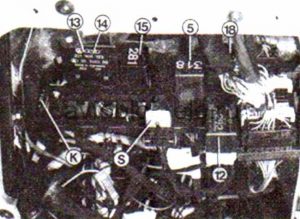

Dla pojazdów z silnikiem Diesla
5 – przekaźnik prądu elektrycznego 12 – przekaźnik sygnału akustycznego (drzwi niezamknięte, brak zapiętych pasów) 13,14 – przekaźnik sterowania recyrkulacją spalin 15 – przekaźnik sterowania oświetleniem 18 – przekaźnik 3. prędkości obrotowej wentylatorów dmuchawy chłodnicy ( zazwyczaj jest to 2 bieg) K – bezpiecznik dmuchawy chłodnicy S – bezpiecznik prądu elektrycznego.
