W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 8R z lat: 2009, 2010, 2011, 2012.

Audi Q5 8R to luksusowy SUV, który został wprowadzony na rynek w 2009 roku. Model ten został zbudowany na platformie MLB, która była wspólna dla innych modeli koncernu Audi, takich jak A4, A5 i Q7.

Audi Q5 8R był dostępny z różnymi silnikami benzynowymi i diesla, o pojemnościach od 2.0 do 3.2 litra. Moc silników wahała się od 170 do 270 KM, a moment obrotowy od 280 do 400 Nm. Wszystkie wersje były wyposażone w napęd na cztery koła quattro, który zapewniał doskonałą przyczepność i stabilność na drodze.

Wnętrze Audi Q5 8R było przestronne i oferowało wiele zaawansowanych funkcji, takich jak nawigacja satelitarna, system audio z zewnętrznym wejściem AUX, elektrycznie regulowane siedzenia oraz klimatyzacja. W standardzie były również dostępne systemy ABS, ESP oraz airbagi.

Audi Q5 8R charakteryzowało się atrakcyjnym wyglądem z agresywnie stylizowanym przodem i liniami nadwozia, które zapewniały sportowy charakter pojazdu. Samochód ten był również dobrze dopasowany do różnych warunków drogowych i terenowych, dzięki swojemu napędowi quattro i wysokiej klirensu.

W skrócie, Audi Q5 8R to luksusowy SUV klasy średniej, który oferuje wygodną i dynamiczną jazdę, wysoką jakość wykonania oraz wiele zaawansowanych funkcji i technologii.

Zobacz także:  Audi A7 i S7 4K8 (2018-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim nr 1 (lewa strona)

Znajduje się po lewej stronie tablicy rozdzielczej, za osłoną.

Audi Q5 8R (2009-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 Dynamiczne sterowanie 5
A3 HomeLink 5
A5 Kontrola klimatu 5
A6 Regulacja zasięgu prawego reflektora 5
A7 Regulacja zasięgu lewego reflektora 5
A8 Moduł sterowania układem elektrycznym pojazdu 1 5
A9 Adaptacyjny tempomat 5
A10 Bramka zmiany biegów 5
A11 Dysze płynu do spryskiwaczy nagrzewnicy 5
A12 Kontrola klimatu 5
A13 Przygotowanie telefonu komórkowego 5
A14 Poduszka powietrzna 5
A15 Terminal 15 25
A16 Silnik terminala 15 40
B1 Automatycznie przyciemniane wewnętrzne lusterko wsteczne 5
B2 Czujnik sprzęgła 5
B3 Pompa paliwowa 25
B5 Ogrzewanie lewego siedzenia 30
B6 Elektroniczny program stabilizacji 10
B7 Klakson 25
B8 Silnik regulatora szyby lewych drzwi 30
B9 Silnik wycieraczek 30
B10 Elektroniczny program stabilizacji 25
B11 Lewe drzwi 15
B12 Czujnik deszczu i światła 5
C3 Podparcie lędźwi 10
C4 Dynamiczne sterowanie 35
C5 Klimatyzowany uchwyt na kubek 10
C6 Moduł sterujący układem elektrycznym pojazdu 1 35
C7 Moduł sterujący układem elektrycznym pojazdu 1 20
C8 Moduł sterujący układem elektrycznym pojazdu 1 30
C9 Panoramiczny szyberdach 20
C10 Moduł sterujący układem elektrycznym pojazdu 1 30
C11 Panoramiczny szyberdach 20
C12 Wygodna elektronika 5

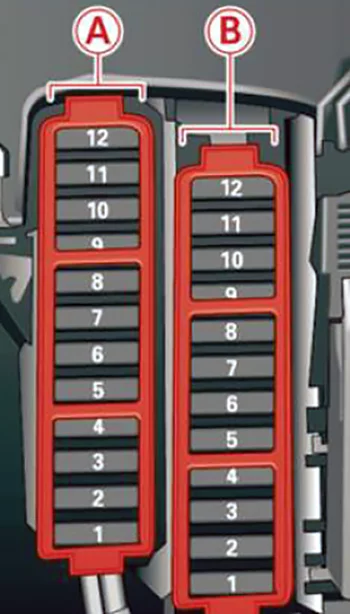

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (prawa strona)

Zobacz także:  Audi A7 i S7 4K8 (2023) - schematy bezpieczników i przekaźników

Znajduje się po prawej stronie tablicy rozdzielczej, za osłoną.

Audi Q5 8R (2009-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A5 Moduł przełącznika kolumny kierownicy 5
A6 Elektroniczny program stabilizacji 5
A7 Złącze diagnostyczne zacisku 15 5
A8 Wejście 5
B1 Odtwarzacz CD/DVD 5
B2 Moduł przełącznika wyboru napędu Audi 5
B3 MMI/Radio 7,5
B4 Klaster instrumentów 5
B5 Wejście 5
B6 Blokada zapłonu 5
B7 Obrotowy włącznik światła 5
B8 Dmuchawa układu klimatyzacji 40
B9 Blokada kolumny kierownicy 5
B10 Kontrola klimatu 10
B11 Złącze diagnostyczne zacisku 30 10
B12 Moduł przełącznika kolumny kierownicy 5

Bagażnik

Zobacz także:  Audi Q8 (2019-2022) - schematy bezpieczników i przekaźników

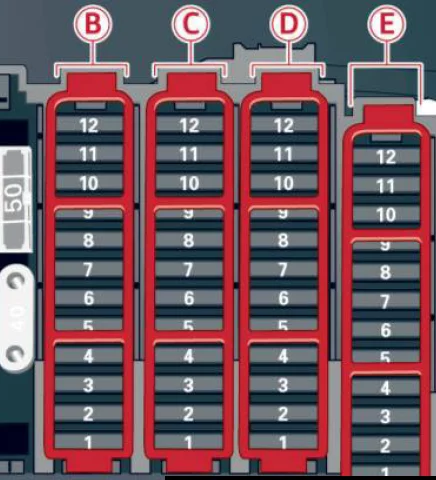

Skrzynka bezpieczników w bagażniku

Znajduje się po prawej stronie bagażnika, za panelem bocznym.

Audi Q5 8R (2009-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
B1 Moduł sterujący pokrywą bagażnika 30
B5 Elektromechaniczny hamulec postojowy 5
B6 Elektroniczna kontrola tłumienia 15
B7 Elektromechaniczny hamulec postojowy 30
B8 Moduł sterujący układem elektrycznym pojazdu 2 30
B10 Moduł sterujący układem elektrycznym pojazdu 2 30
B11 Moduł sterujący układem elektrycznym pojazdu 20
B12 Terminal 30 5
C1 Moduł sterujący pokrywą bagażnika 30
C2 Ogrzewanie prawego przedniego siedzenia 15
C3 Ścieżka konwertera DCDC 1 40
C4 Ścieżka przetwornicy DCDC 2 40
C7 Elektromechaniczny hamulec postojowy 30
C9 Moduł sterujący prawych drzwi 30
C11 Moduł sterujący prawych drzwi 15
D1 Wyjście z konsoli środkowej z tyłu 15
D2 Przedni wylot/klimatyzowany uchwyt na kubek w konsoli środkowej 15
D3 Wylot do bagażnika 15
D4 Zapalniczka 15
D7 System parkowania 7,5
D8 Tylna wycieraczka 15
D9 Elektromechaniczny wyłącznik hamulca postojowego 5
D10 Asystent boczny Audi 5
D12 Zacisk 15 modułów sterujących 5
E3 Wzmacniacz DSP, radio 30
E 4 MMI 7,5
E5 Przygotowanie radia/nawigacji/telefonu komórkowego 5
E6 Tylna kamera 5
E7 przygotowanie telefonu komórkowego 5
