W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q4 e-tron z lat: 2021, 2022.
Audi Q4 e-tron to kompaktowy SUV klasy premium, który został wprowadzony na rynek w 2021 roku jako pierwszy model z serii Audi e-tron zbudowany na platformie MEB grupy Volkswagen. Samochód ten jest w pełni elektryczny, co oznacza, że napędzany jest tylko za pomocą silników elektrycznych zasilanych z baterii.
Audi Q4 e-tron charakteryzuje się nowoczesnym designem z agresywnie stylizowanym przodem oraz wyrazistymi krawędziami i zaokrągleniami. Wnętrze auta jest przestronne i zaprojektowane z myślą o użytkownikach, oferując bogate wyposażenie i wysoką jakość wykonania. Samochód ten oferuje także dużo miejsca w bagażniku, co sprawia, że jest on praktycznym modelem na co dzień.
Audi Q4 e-tron jest dostępny w różnych wariantach mocy, które zapewniają zasięg od około 300 do ponad 500 kilometrów na jednym ładowaniu, w zależności od konfiguracji silników i baterii. Moc silników elektrycznych waha się od 170 do 295 KM, a moment obrotowy od 310 do 460 Nm. Wersja topowa zapewnia przyspieszenie od 0 do 100 km/h w mniej niż 6 sekund.
Samochód ten oferuje wiele zaawansowanych funkcji, takich jak system nawigacji z możliwością zaprogramowania trasy uwzględniającej stacje ładowania, asystent parkowania, system rozpoznawania znaków drogowych czy adaptacyjny tempomat. Audi Q4 e-tron jest również wyposażony w system quattro, który zapewnia napęd na wszystkie koła i umożliwia jazdę w trudnych warunkach drogowych.
Audi Q4 e-tron to innowacyjny i zaawansowany technologicznie model, który oferuje nowoczesną i wydajną alternatywę dla tradycyjnych pojazdów z silnikiem spalinowym.
Kolor [Ampery]

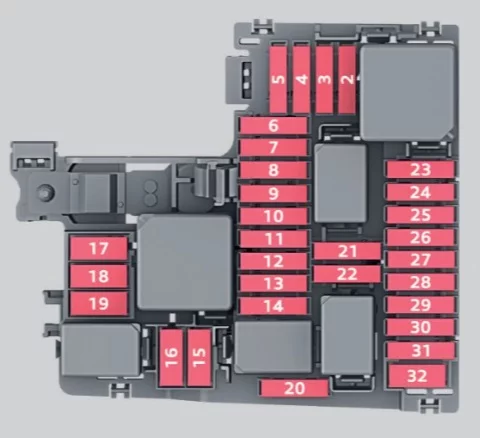

Skrzynka bezpieczników w przedniej komorze

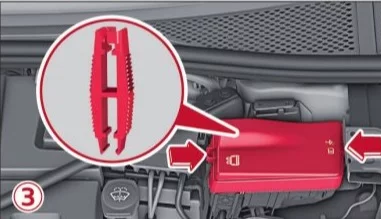

Lewa strona komory przedniej: osłona panelu bezpieczników
| Numer | Opis |
|---|---|
| F1 | – |
| F2 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS), elektroniczny system stabilizacji toru jazdy (ESC), układ napędowy |
| F3 | Elektryczny układ napędowy, ładowarka wysokiego napięcia |
| F4 | Lewy reflektor |
| F5 | Prawy reflektor |
| F6 | Adaptacyjna regulacja odległości, tempomat |
| F7 | – |
| F8 | – |
| F9 | Klakson |
| F10 | Wycieraczki |
| F11 | Przekaźnik, sprężarka i inne elementy układu klimatyzacji, układ klimatyzacji – sterowanie tylne, czujnik jakości powietrza, jonizator |
| F12 | Generator zewnętrznego dźwięku |
| F13 | Układ przeciwblokujący (ABS), Elektroniczna kontrola stabilizacji (ESC) |
| F14 | – |
| F15 | Układ przeciwblokujący (ABS), Elektroniczna kontrola stabilizacji (ESC) |
| F16 | Chłodzenie silnika |
| F17 | Odszraniacz przedniej szyby |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | – |
| F23 | Moduł sterujący układu napędowego |
| F24 | Chłodzenie silnika. |
| F25 | Gospodarka cieplna, ogrzewanie wysokonapięciowe |
| F26 | Wysokonapięciowa pompa płynu chłodzącego do ogrzewania, wlot powietrza (regulowany) |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | – |
| F32 | Zbiornik ciśnieniowy układu hamulcowego |
| F33 | – |

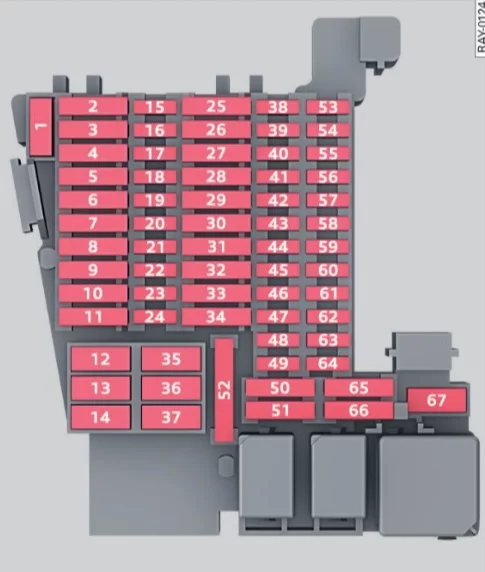

Skrzynka bezpiecznikowa w przedziale pasażerskim

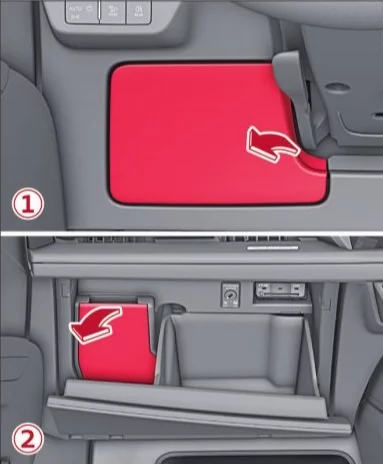

Lewa strona kokpitu: osłona (kierownica po lewej stronie) 1 lub osłona w schowku (kierownica z prawej strony) 2.
| Numer | Opis |
|---|---|
| F1 | – |
| F2 | Moduł sterujący poduszek powietrznych |
| F3 | Hak holowniczy |
| F4 | Przednia kamera systemów wspomagania kierowcy |
| F5 | Moduł sterujący instalacji elektrycznej pojazdu, lewe światło tylne |
| F6 | Moduł sterujący instalacji elektrycznej pojazdu, oświetlenie wewnętrzne |
| F7 | Ogrzewanie siedzenia – sterowanie |
| F8 | Panoramiczny szklany dach |
| F9 | Moduł sterujący lewych/prawych przednich drzwi, lewych tylnych |
| F10 | Lewe/środkowe światło tylne |
| F11 | Hak holowniczy |
| F12 | – |
| F13 | Moduł sterujący układem elektrycznym pojazdu, centralny zamek, układ spryskiwaczy przedniej szyby |
| F14 | System nagłośnienia |
| F15 | – |
| F16 | Zasilacz zestawu przewodów pomiarowych |
| F17 | Wspomaganie parkowania, wspomaganie boczne, lusterka zewnętrzne |
| F18 | Blokada kolumny kierownicy, wygodny dostęp i moduł kontroli autoryzacji startu, zewnętrzny generator dźwięku |
| F19 | Zestaw wskaźników, połączenie alarmowe i moduł sterowania komunikacją |
| F20 | Audi phone box, złącze USB, moduł sterowania aplikacjami Audi connect |
| F21 | Systemy kamer, zwalnianie pokrywy bagażnika |
| F22 | Moduł sterujący układu napędowego |
| F23 | Moduł kontroli dostępu do Internetu |
| F24 | Prawe/środkowe światło tylne |
| F25 | Napinacz pasa bezpieczeństwa po stronie kierowcy |
| F26 | Moduł sterujący lewych/prawych drzwi przednich, prawych tylnych |
| F27 | Napinacz pasa bezpieczeństwa po stronie pasażera |
| F28 | Awaryjny punkt odcięcia akumulatora wysokiego napięcia, układ ładowania wysokiego napięcia |
| F29 | Hak holowniczy |
| F30 | System Infotainment |
| F31 | Hak holowniczy |
| F32 | Moduł sterujący układem elektrycznym pojazdu, prawe tylne światło |
| F33 | – |
| F34 | System kontroli klimatyzacji – sterowanie |
| F35 | – |
| F36 | Dmuchawa układu klimatyzacji |
| F37 | Pokrywa bagażnika |
| F38 | – |
| F39 | Elektroniczna kolumna kierownicy |
| F40 | Alarm antykradzieżowy |
| F41 | Złącze diagnostyczne |
| F42 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| F43 | Czujnik temperatury wewnętrznej, czujnik jakości powietrza, system kontroli klimatu – tylne elementy sterujące, odmgławiacz tylnej szyby |
| F44 | Czujnik światła/deszczu/wilgotności, oświetlenie wewnętrzne, moduł dachowy, system alarmowy, złącze diagnostyczne, włącznik świateł, elektryczne szyby, funkcje jazdy i wygody |
| F45 | Elektroniczna kolumna kierownicy |
| F46 | Kontrola głośności;
Centralny wyświetlacz; Wyświetlacz Head-up. |
| F47 | Kontrola zawieszenia |
| F48 | USB |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Gniazdo 12V |
| F58 | – |
| F59 | Lusterko wsteczne, gniazdo 12 V. |
| F60 | Zasilanie zestawu przewodów pomiarowych, złącze diagnostyczne |
| F61 | Elektryczny układ napędowy, punkt awaryjnego odcięcia akumulatora wysokiego napięcia |
| F64 | – |
| F65 | – |
| F66 | Wycieraczka tylnej szyby |
| F67 | Odmgławiacz tylnej szyby |
