Audi Q3 F3 (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q3 F3 z lat: 2023. Audi Q3 F3 to druga generacja kompaktowego SUV-a klasy premium produkowanego przez niemiecką markę Audi od 2018 roku. Zastąpił on poprzednika – Audi Q3 8U, wprowadzając wiele zmian stylistycznych i technologicznych. Audi Q3 F3 charakteryzuje się bardziej […]

05/08/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q3 F3 z lat: 2023.

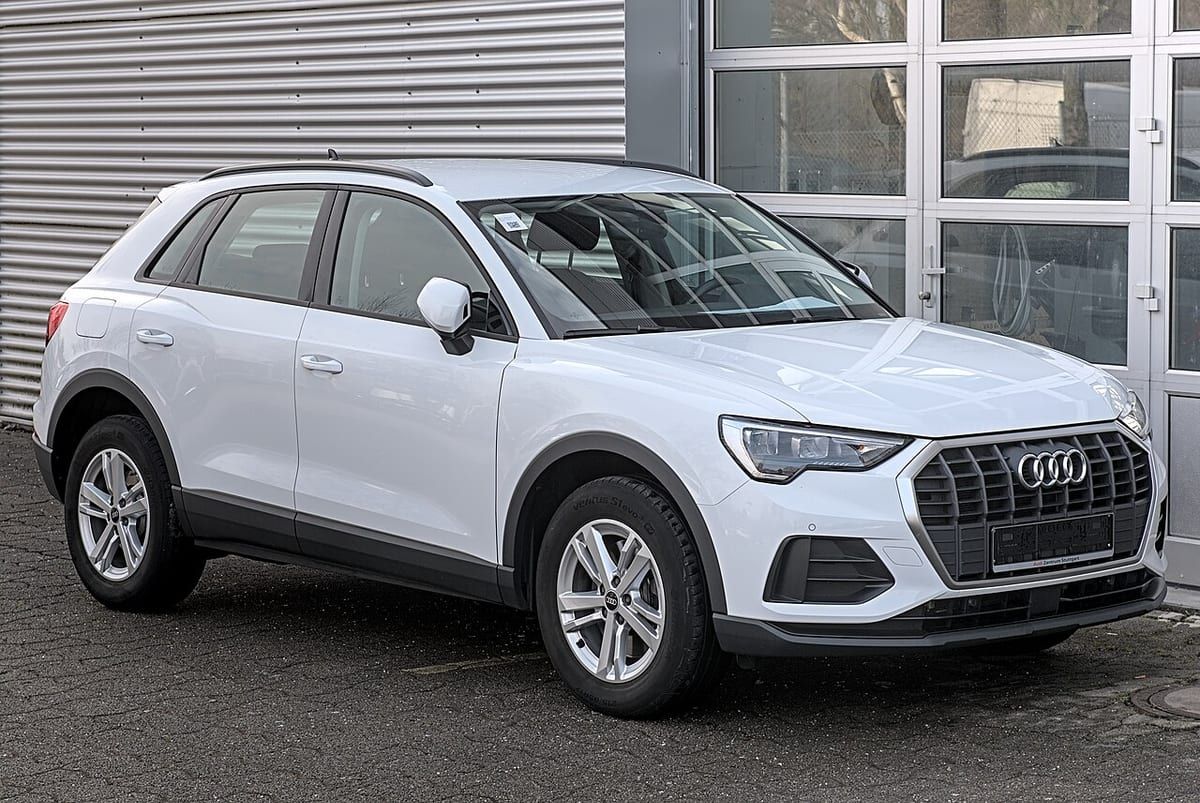

Audi Q3 F3 to druga generacja kompaktowego SUV-a klasy premium produkowanego przez niemiecką markę Audi od 2018 roku. Zastąpił on poprzednika – Audi Q3 8U, wprowadzając wiele zmian stylistycznych i technologicznych.

Audi Q3 F3 charakteryzuje się bardziej dynamiczną stylistyką, w porównaniu do poprzednika, oraz nowoczesnym wnętrzem z cyfrowymi zegarami i dużym ekranem dotykowym umieszczonym centralnie na desce rozdzielczej. Samochód ten jest dostępny w dwóch wersjach nadwozia – standardowej oraz w wersji coupé o nazwie Q3 Sportback.

Audi Q3 F3 jest dostępne z różnymi silnikami benzynowymi i dieslami o pojemności od 1,5 do 2,0 litrów, w różnych wariantach mocy. Wersja topowa Q3 Sportback RS wyposażona jest w silnik benzynowy o pojemności 2,5 litra, który generuje moc 400 KM. Do wyboru są także różne warianty napędu, w tym wersja quattro z systemem dynamicznego rozdziału momentu pomiędzy osiami.

Samochód ten jest wyposażony w wiele innowacyjnych rozwiązań technologicznych, takich jak system automatycznego parkowania, asystent pasa ruchu, system rozpoznawania znaków drogowych czy asystent korkowy. Audi Q3 F3 zapewnia także wysoki poziom bezpieczeństwa dzięki systemom takim jak ABS, ESP czy system kontroli trakcji.

Zobacz także:  Audi A8 i S8 D5, 4N (2018-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

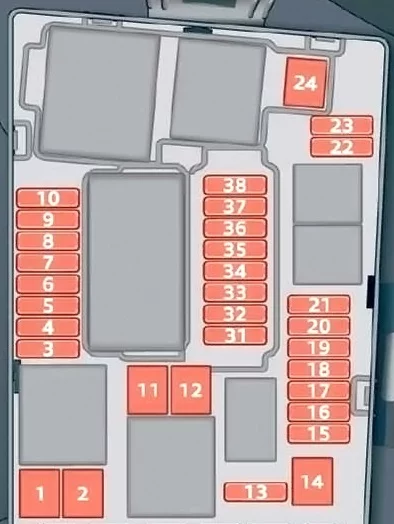

Skrzynka bezpieczników komory silnika

Audi Q3 F3 (2023) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Moduł sterujący układu napędowego
4 Elementy silnika, rozruch silnika
5 Elementy silnika
6 Czujnik świateł hamowania
7 Elementy silnika
8 Podgrzewane czujniki tlenu
9 Elementy silnika
10 Pompa paliwowa
11
12
13 Automatyczna skrzynia biegów, pompa płynu przekładniowego
14
15 Klakson
16 Elementy silnika, elektronika silnika, ładowarka pokładowa, energoelektronika
17 Kontrola stabilności (ESC), moduł sterujący silnika
18 Moduł sterujący monitorowania akumulatora, interfejs diagnostyczny
19 Moduł sterujący wycieraczek szyby przedniej
20 Alarm antywłamaniowy, otwieranie bramy garażowej
21 Automatyczna skrzynia biegów
22 Moduł sterujący silnika
23 Start silnika
24
31 Elementy silnika, wtryskiwacze paliwa, elektryczny układ napędowy
33 Wspomaganie hamulców
35 System kontroli klimatu
36 Lewy reflektor
37 Ogrzewanie postojowe
38 Prawy reflektor
Zobacz także:  Audi Q7 4M (2023) - schematy bezpieczników i przekaźników

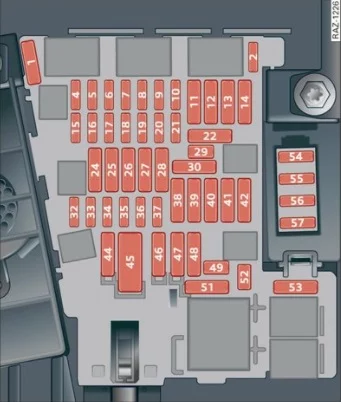

Skrzynka bezpieczników w przedziale pasażerskim

Kierownica po lewej stronie: tablica bezpieczników znajduje się za schowkiem po stronie kierowcy.

Kierownica po prawej stronie: Znajduje się za pokrywą w schowku na rękawiczki.

Audi Q3 F3 (2023) - schematy bezpieczników i przekaźników

Numer Opis
1 Oczyszczanie spalin
2 Elektronika foteli, fotele przednie
4 System Infotainment, regulacja głośności
5 Moduł sterujący bramy (diagnostyka)
6 Blokada kolumny kierownicy, dźwignia zmiany biegów automatycznej skrzyni biegów
7 Ogrzewanie postojowe, panel sterowania układu klimatyzacji, układ monitorowania ciśnienia w oponach
8 Regulacja zasięgu reflektorów, monitorowanie wnętrza, oświetlenie otoczenia, włącznik świateł, moduł dachowy, system wzywania pomocy, hamulec postojowy, złącze diagnostyczne, czujnik światła/deszczu, czujnik cząstek stałych
9 Elektronika kolumny kierownicy
10 System Infotainment
11 Moduł sterujący układem elektrycznym pojazdu
12 Moduł sterujący systemu MMI Infotainment
13 Napinacz pasa bezpieczeństwa po stronie kierowcy
14 Dmuchawa układu ogrzewania i klimatyzacji
15 Blokada kolumny kierownicy
16 Elektroniczny System Poboru Opłat (ETC), Audi phone box
17 Zestaw wskaźników, moduł połączeń alarmowych
18 Kamera cofania, kamery peryferyjne
19 Otwieranie/uruchamianie pojazdu (NFC)
20 Oczyszczanie spalin, diagnostyka wycieków paliwa
21 Elektronika kolumny kierownicy
23
24 Moduł sterujący układem elektrycznym pojazdu
25 Moduł sterujący drzwi po stronie kierowcy, silnik regulatora lewego tylnego okna, moduł sterujący lewych tylnych drzwi
26 Moduł sterujący układem elektrycznym pojazdu
27 Moduł sterujący układem elektrycznym pojazdu
29 Moduł sterowania na podsufitce, moduł sterujący układem elektrycznym pojazdu
30 Akumulator 48 V, elektryczny układ napędowy
31
32 Systemy wspomagające kierowcę (system parkowania, asystent boczny, adaptacyjny asystent tempomatu, kamera)
33 Elektronika przedniego siedzenia pasażera, moduł sterujący elektroniki dachu
34 Elementy układu klimatyzacji, hamulec postojowy, światła cofania, generator dźwięku wnętrza
35 Elementy układu klimatyzacji, złącze diagnostyczne, moduł przełącznika konsoli środkowej, lusterko wsteczne, regulacja zasięgu reflektorów, podświetlenie przyrządów
39 Silnik regulatora prawego tylnego okna, moduł sterujący przednich drzwi po stronie pasażera, moduł sterujący prawych tylnych drzwi
40 Gniazda 12V
41 Napinacz pasa bezpieczeństwa po stronie pasażera
42 Moduł sterujący układem elektrycznym pojazdu
43
44 Moduł sterujący napędu na wszystkie koła (quattro)
45 Regulacja siedzenia po stronie kierowcy
47 Wycieraczka tylnej szyby
48 Generator zewnętrznego dźwięku
50
52 Zawieszenie
53 Odmgławiacz tylnej szyby
54 Lewe światło zaczepu przyczepy
55 Hak holowniczy
56 Lampka prawego zaczepu przyczepy
57 Gniazdo zaczepu przyczepy
Zobacz także:  Audi A4 i S4 (B9, 8W) (2017) - schematy bezpieczników i przekaźników
