W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q3 F3 z lat: 2018, 2019, 2020, 2021, 2022.

Audi Q3 F3 to druga generacja kompaktowego SUV-a klasy premium produkowanego przez niemiecką markę Audi w latach 2018-2022. Model ten zastąpił poprzednika – Audi Q3 8U, a wprowadził wiele nowych rozwiązań technologicznych oraz zmian w stylistyce.

Audi Q3 F3 charakteryzował się bardziej dynamicznym designem, w porównaniu do poprzednika. Samochód ten był dostępny w dwóch wersjach nadwozia – standardowej i coupe (Q3 Sportback). Wnętrze samochodu zostało również zmienione, zastosowano nowoczesny system multimedialny z ekranem dotykowym, cyfrowe zegary oraz lepsze materiały wykończeniowe.

Audi Q3 F3 był dostępny z różnymi silnikami benzynowymi i dieslami, o pojemnościach od 1.5 do 2.0 litra. Wersja topowa wyposażona była w silnik benzynowy o pojemności 2.0 litra, który generował moc 230 KM. Do wyboru były także różne warianty napędu, w tym wersja quattro z systemem dynamicznego rozdziału momentu pomiędzy osiami.

Samochód ten był również wyposażony w wiele innowacyjnych rozwiązań technologicznych, takich jak system automatycznego parkowania, asystent pasa ruchu, system rozpoznawania znaków drogowych czy asystent korkowy. Audi Q3 F3 zapewniał także wysoki poziom bezpieczeństwa dzięki systemom takim jak ABS, ESP czy system kontroli trakcji.

Audi Q3 F3 cieszył się dużą popularnością na rynku, zwłaszcza w Europie, dzięki swojej nowoczesnej stylistyce, wysokiej jakości wykonania oraz bogatemu wyposażeniu. Samochód ten zapewniał zarówno wygodną jazdę w mieście, jak i komfortowe przemieszczanie się na dłuższe trasy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi TT FV/8S (2015-2020) - schematy bezpieczników i przekaźników

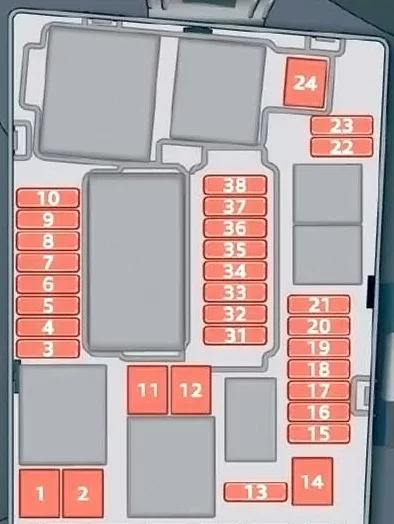

Skrzynka bezpieczników komory silnika

Audi Q3 F3 (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 2018-2019: Elektroniczna kontrola stabilizacji (ESC);
2020: Nieużywany
2021: Elektroniczny układ stabilizacji toru jazdy (ESC)
2 2018-2019: Elektroniczna kontrola stabilizacji (ESC);
2020: Nieużywany
2021: Elektroniczny układ stabilizacji toru jazdy (ESC)
3 2021: Moduł sterujący silnika
2022: Moduł sterujący układu napędowego
4 Elementy silnika, rozruch silnika
5 2018-2020: Elementy silnika, cewki zapłonowe
2021-2022: Elementy silnika
6 Włącznik świateł hamowania
7 Elementy silnika
8 Podgrzewane czujniki tlenu
9 Elementy silnika
10 Pompa paliwowa
11 2018-2021: Ogrzewanie postojowe, elementy silnika
12 2018-2020: Ogrzewanie postojowe, elementy silnika
2021: Ogrzewanie postojowe, pompa próżniowa układu hamulcowego
13 Automatyczna skrzynia biegów, pompa płynu przekładniowego
14 2018-2021: Elementy silnika, cewki zapłonowe
15 Klakson
16 2018-2021: Elementy silnika, cewki zapłonowe
2022: Elementy silnika, elektronika silnika, ładowarka pokładowa, energoelektronika
17 Kontrola stabilności (ESC), moduł sterujący silnika
18 2018-2020: Moduł sterujący akumulatora
2021: Moduł sterujący monitorowania akumulatora, interfejs diagnostyczny
19 Moduł sterujący wycieraczek szyby przedniej
20 Alarm antywłamaniowy, otwieranie bramy garażowej
21 Automatyczna skrzynia
22 Moduł sterujący silnika
23 Start silnika
24 Ogrzewanie pomocnicze
31 2018-2020: Elementy silnika
2021: Elementy silnika, wtryskiwacze paliwa
2022: Elementy silnika, wtryskiwacze paliwa, elektryczny układ napędowy
33 2021: Pompa płynu przekładniowego
2022: Wzmacniacz hamulca
35 2021: System kontroli klimatu
36 Lewy reflektor
37 Ogrzewanie postojowe
38 Prawy reflektor
Zobacz także:  Audi A4 B5 (1994-2000) - schematy bezpieczników i przekaźników



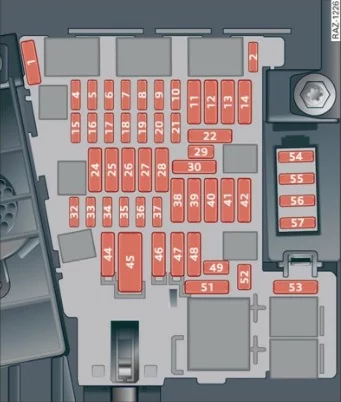

Skrzynka bezpieczników w przedziale pasażerskim

Kierownica po lewej stronie: tablica bezpieczników znajduje się za schowkiem po stronie kierowcy.

Kierownica po prawej stronie: Znajduje się za pokrywą w schowku na rękawiczki.

Audi Q3 F3 (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 2018-2019: nieużywany;
2020: Oczyszczanie spalin
2 2018-2020: Przednie podparcie lędźwiowe
2021-2022: Elektronika foteli, fotele przednie
4 2018-2019: Regulacja głośności;
2020: Moduł sterujący systemu MMI Infotainment
2021-2022: System Infotainment, regulacja głośności
5 Moduł sterujący bramy (diagnostyka)
6 Blokada kolumny kierownicy, dźwignia zmiany biegów automatycznej skrzyni biegów
7 2018-2020: Odbiornik radiowy, ogrzewanie postojowe, elementy sterujące układu klimatyzacji
2021-2022: Ogrzewanie postojowe, panel sterowania układu klimatyzacji, układ monitorowania ciśnienia w oponach
8 Regulacja zasięgu reflektorów, monitorowanie wnętrza, oświetlenie otoczenia, włącznik świateł, moduł dachowy, system wzywania pomocy, hamulec postojowy, złącze diagnostyczne, czujnik światła/deszczu, czujnik cząstek stałych
9 Elektronika kolumny kierownicy
10 2018-2019: Wystawa;
2020: Wyświetlacz, moduł sterujący systemu MMI Infotainment
2021-2022: System Infotainment, regulacja głośności
11 Moduł sterujący układem elektrycznym pojazdu
12 Moduł sterujący systemu MMI Infotainment
13 Napinacz pasa bezpieczeństwa po stronie kierowcy
14 Dmuchawa układu ogrzewania i klimatyzacji
15 Blokada kolumny kierownicy
16 2018-2019: Wzmacniacz telefonu komórkowego;
2020: Moduł sterujący systemu MMI Infotainment
2021-2022: Audi phone box
17 2018-2020: Zestaw wskaźników
2021-2022: Zestaw wskaźników, moduł połączeń alarmowych
18 Kamera cofania, kamery peryferyjne
19 Otwieranie/uruchamianie pojazdu (NFC)
20 2018-2019: Zestaw wskaźników;
2020-2022: Oczyszczanie spalin, zestaw wskaźników
21 Elektronika kolumny kierownicy
23 2018-2021: Panoramiczny szklany dach
24 Moduł sterujący układem elektrycznym pojazdu
25 Moduł sterujący drzwi po stronie kierowcy, silnik regulatora lewego tylnego okna, moduł sterujący lewych tylnych drzwi
26 Moduł sterujący układem elektrycznym pojazdu
27 Moduł sterujący układem elektrycznym pojazdu
29 Moduł dachowy, moduł sterujący układem elektrycznym pojazdu
30 2018-2021: Dodatkowy moduł sterujący akumulatora
2022: Akumulator 48 V, elektryczny układ napędowy
31 2018-2021: Pokrywa bagażnika
32 Systemy wspomagające kierowcę (system parkowania, asystent boczny, adaptacyjny asystent tempomatu, kamera)
33 2018-2020: System wykrywania obecności pasażera, wentylacja przedniego siedzenia, oświetlenie wnętrza podsufitki
2021-2022: Elektronika przedniego siedzenia pasażera, moduł sterujący elektroniki dachu
34 2018-2020: Elementy układu klimatyzacji, hamulec postojowy, światła cofania
2021-2022: Elementy układu klimatyzacji, hamulec postojowy, światła cofania, generator dźwięku wnętrza
35 2018-2020: Elementy układu klimatyzacji, złącze diagnostyczne, sterowanie deską rozdzielczą, lusterko wsteczne
2021-2022: Elementy układu klimatyzacji, złącze diagnostyczne, moduł przełącznika konsoli środkowej, lusterko wsteczne, regulacja zasięgu reflektorów, podświetlenie przyrządów
39 Silnik regulatora prawego tylnego okna, moduł sterujący przednich drzwi po stronie pasażera, moduł sterujący prawych tylnych drzwi
40 Gniazda
41 Napinacz pasa bezpieczeństwa po stronie pasażera
42 Moduł sterujący układem elektrycznym pojazdu
43 2018-2021: Wzmacniacz dźwięku
44 Moduł sterujący napędu na wszystkie koła (quattro)
45 Regulacja siedzenia po stronie kierowcy
47 Wycieraczka tylnej szyby
48 2018-2019: nieużywany;
2020-2022: Zewnętrzny generator dźwięku
50 2018-2019: nieużywany;
2020: Pokrywa bagażnika
52 Zawieszenie
53 Odmgławiacz tylnej szyby
54 Lewe światło zaczepu przyczepy
55 Hak holowniczy
56 Lampka prawego zaczepu przyczepy
57 Gniazdo zaczepu przyczepy
