W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 8R z lat: 2013, 2014, 2015, 2016, 2017.

Audi Q5 8R to luksusowy SUV klasy średniej, który został wprowadzony na rynek w 2008 roku i produkowany był do 2017 roku. Model ten był zbudowany na platformie MLB, która była wspólna dla innych modeli koncernu Audi, takich jak A4, A5 i Q7.

Audi Q5 8R był dostępny z różnymi silnikami benzynowymi i diesla, o pojemnościach od 2.0 do 3.2 litra. Moc silników wahała się od 170 do 270 KM, a moment obrotowy od 280 do 400 Nm. Wszystkie wersje były wyposażone w napęd na cztery koła quattro, który zapewniał doskonałą przyczepność i stabilność na drodze.

Wnętrze Audi Q5 8R było przestronne i oferowało wiele zaawansowanych funkcji, takich jak nawigacja satelitarna, system audio z zewnętrznym wejściem AUX, elektrycznie regulowane siedzenia oraz klimatyzacja. W standardzie były również dostępne systemy ABS, ESP oraz airbagi.

Audi Q5 8R charakteryzowało się atrakcyjnym wyglądem z agresywnie stylizowanym przodem i liniami nadwozia, które zapewniały sportowy charakter pojazdu. Samochód ten był również dobrze dopasowany do różnych warunków drogowych i terenowych, dzięki swojemu napędowi quattro i wysokiej klirensu.

W 2012 roku Audi wprowadziło lifting modelu Q5, który objął m.in. zmiany w stylistyce, systemie multimedialnym oraz wprowadzenie nowych jednostek napędowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A4 i S4 (B8, 8K) (2008-2009) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim nr 1 (lewa strona)

Znajduje się po lewej stronie tablicy rozdzielczej, za osłoną.

Audi Q5 8R (2013-2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 Dynamiczne sterowanie 5
A2 Elektroniczna kontrola stabilizacji (moduł) 5
A3 Czujnik ciśnienia układu klimatyzacji, elektromechaniczny hamulec postojowy, Homelink, automatycznie ściemniające się wewnętrzne lusterko wsteczne, czujnik jakości powietrza/powietrza zewnętrznego, elektroniczna kontrola stabilizacji (przycisk) 5
A4
A5 Siłownik dźwięku 5
A6 Regulacja zasięgu reflektorów/światło główne (światło zakrętowe) 5/7,5
A7 Reflektor (światło zakrętowe) 7,5
A8 Moduły sterujące (elektromechaniczny hamulec postojowy, amortyzator, quattro sport), przetwornica DCDC 5
A9 Adaptacyjny tempomat 5
A10 Czujnik zmiany biegów/sprzęgła 5
A11 Asysta boczna 5
A12 Regulacja zasięgu reflektorów, system parkowania 5
A13 Poduszka powietrzna 5
A14 Wycieraczka tylna (allroad) 15
A15 Bezpiecznik pomocniczy (tablica rozdzielcza) 10
A16 Zacisk bezpiecznika pomocniczego 15 (obszar silnika) 40
B1
B2 Czujnik światła hamowania 5
B3 Pompa paliwowa 25
B4 Czujnik sprzęgła 5
B5 Ogrzewanie lewego siedzenia z/bez wentylacji siedzenia 15/30
B6 Elektroniczna kontrola stabilizacji (elektryczna) 5
B7 Klakson 15
B8 Drzwi przednie lewe (podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie) 30
B9 Silnik wycieraczek 30
B10 Elektroniczna kontrola stabilizacji (zawory) 25
B11 Wersje dwudrzwiowe: regulator szyby tylnej lewej, Wersje czterodrzwiowe: drzwi tylne lewe (podnośnik szyby, centralny zamek, włącznik, oświetlenie) 30
B12 Czujnik deszczu i światła 5
C1
C2
C3 Podparcie lędźwi 10
C4 Dynamiczne sterowanie 35
C5
C6 Układ spryskiwaczy przedniej szyby, układ spryskiwaczy reflektorów 35
C7 Moduł sterujący układem elektrycznym pojazdu 1 20
C8 Moduł sterujący układem elektrycznym pojazdu 1 30
C9 Szyberdach 20
C10 Moduł sterujący układem elektrycznym pojazdu 1 30
C11 silnik osłony przeciwsłonecznej 20
C12 System ostrzegania przed kradzieżą 5

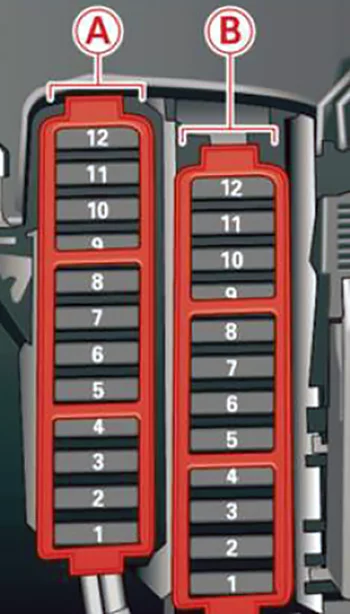

Numer Opis Ampery [A]
A1
A2
A3
A4
A5 Moduł przełącznika kolumny kierownicy 5
A6
A7 Złącze diagnostyczne zacisku 15 5
A8 Bramka (interfejs diagnostyczny Databus) 5
A9 Dodatkowa grzałka 5
A10
A11
A12
B1 Odtwarzacz CD/DVD 5
B2 Wi-Fi 5
B3 MMI/Radio 5/20
B4 Klaster instrumentów 5
B5 Bramka (moduł sterujący zestawu wskaźników) 5
B6 Blokada zapłonu 5
B7 Przełącznik światła 5
B8 Dmuchawa układu klimatyzacji 40
B9 Blokada kolumny kierownicy 5
B10 System kontroli klimatu 10
B11 Złącze diagnostyczne zacisku 30 10
B12 Moduł przełącznika kolumny kierownicy 5

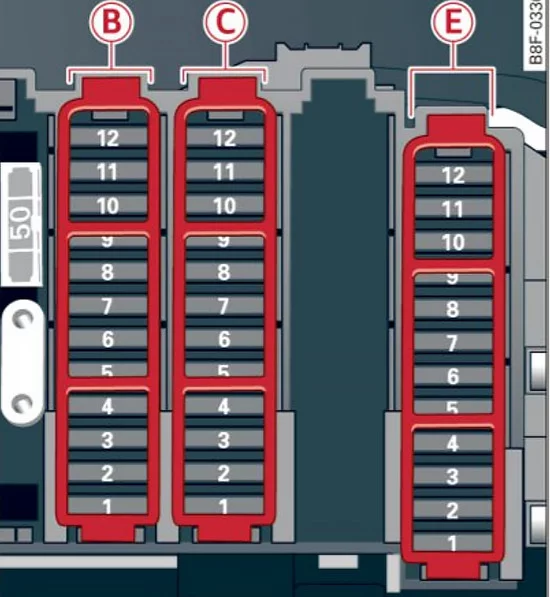

Numer Opis Ampery [A]
A1
A2
A3
A4
B1 Moduł sterujący pokrywą bagażnika 30
B2 Moduł sterujący przyczepy 15
B3 Moduł sterujący przyczepy 20
B4 Moduł sterujący przyczepy 20
B5 Elektromechaniczny hamulec postojowy 5
B6 Elektroniczna kontrola tłumienia 15
B7 Elektromechaniczny hamulec postojowy 30
B8 Tylne oświetlenie zewnętrzne 30
B9 Quatro Sport 35
B10 Tylne oświetlenie zewnętrzne 30
B11 Centralny zamek 20
B12 Terminal 30 5
C1 Moduł sterujący pokrywą bagażnika 30
C2 Gniazdo 12 V, zapalniczka 20
C3 Ścieżka przetwornicy DC DC 1 40
C4 Przetwornica DCDC tor 2, wzmacniacz DSP, radio 40
C5
C6
C7 Elektromechaniczny hamulec postojowy 30
C8
C9 Drzwi przednie prawe (podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie) 30
C10
C11 drzwi tylne prawe (podnośnik szyby, centralny zamek, włącznik, oświetlenie) 30
C12 Przygotowanie telefonu komórkowego 5
E1 Ogrzewanie prawego przedniego siedzenia 15
E2 Automatycznie ściemniające się lusterko wsteczne 5
E3 Zacisk tablicy rozdzielczej 30 30
E 4 MMI 7,5
E5 Radio 5
E6 Tylna kamera 5
E7 Ogrzewanie tylnej szyby (allroad) 30
E8 Rozrywka dla tylnych siedzeń 5
E9
E10
E11
E12
