W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A7 i S7 4K8 z lat: 2023

Audi A7 i S7 4K8 to kolejna generacja luksusowych coupe z niemieckiej marki Audi, produkowana od 2018 roku. Samochody te cechują się awangardowym designem, mocnymi jednostkami napędowymi oraz bogatym wyposażeniem.

Audi A7 4K8 to 5-drzwiowe coupe, które z powodzeniem łączy w sobie sportowy styl z eleganckim wyglądem. W standardzie oferuje wiele funkcji, takich jak system multimedialny z ekranem dotykowym, czujnik deszczu, system rozpoznawania znaków drogowych, system nawigacji satelitarnej oraz wiele innych.

Audi S7 4K8 z kolei to sportowa wersja A7, wyposażona w mocniejszy silnik i bardziej zaawansowany system napędowy Quattro. Charakteryzuje się bardziej agresywnym wyglądem oraz lepszymi osiągami.

Obie wersje wyposażone są w zaawansowane systemy bezpieczeństwa, takie jak systemy utrzymywania pasa ruchu, system ostrzegania przed kolizją z hamowaniem awaryjnym, system monitorowania martwego pola czy też system adaptacyjnego tempomatu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników.

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

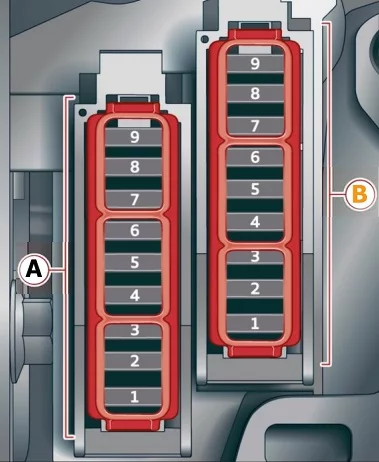

Panel bezpieczników w kokpicie

Zobacz także:  Audi Q5 8R (2009-2012) - schematy bezpieczników i przekaźników

Audi A7 i S7 4K8 (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A2 Regulacja kolumny kierownicy
A3 Odtwarzacz DVD
A4 Elektronika kolumny kierownicy
A5 Włącznik światła, panele przełączników
A6 Kontrola głośności
A7 Klaster instrumentów
A8 Wyświetlacz MMI z przodu
A9 Ogrzewanie kierownicy
Panel bezpieczników B
B2 Moduł sterujący systemu MMI Infotainment
B3 Interfejs muzyczny Audi, złącze USB
B4 Wyświetlacz przezierny, head-up
B5 System kontroli klimatu, system zapachowy, jonizator
B9 Blokada kolumny kierownicy

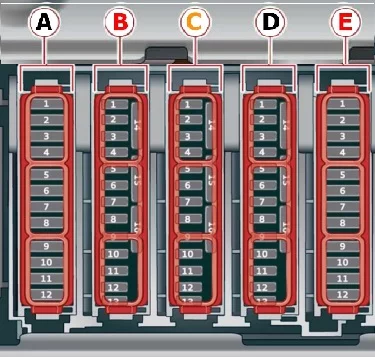

Panel bezpieczników w przestrzeni na nogi

*Przyporządkowanie bezpieczników „C” i „D” w odwrotnej kolejności w pojazdach z kierownicą po prawej stronie.

Audi A7 i S7 4K8 (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A1
A2 Elementy silnika, pompa płynu chłodzącego, czujnik tlenu
A3 Drzwi wydechowe, wtryskiwacze paliwa, wlot powietrza, ogrzewanie silnika
A4 Pompa ciepłej wody, drzwi wyciągowe, czujnik NOX, czujnik cząstek stałych, czujnik biodiesla
A5 Czujnik światła hamowania
A6 Zawory silnika, regulacja wałka rozrządu
A7 Ogrzewany czujnik tlenu, czujnik masowego przepływu powietrza
A8 Pompa wysokiego ciśnienia, mocowanie silnika, pompa płynu chłodzącego, regulator ciśnienia paliwa
A9 Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V
A10 Czujnik ciśnienia oleju, czujnik temperatury oleju
A11 Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V, generator układu napędowego 12 V
A12 Zawory silnika, mocowanie silnika
A13 Chłodzenie silnika
A14 Moduł sterujący silnika, wtryskiwacze paliwa
A15 Cewki zapłonowe, czujniki tlenu, chłodzenie powietrza doładowującego
A16 Pompa paliwowa
Panel bezpieczników B
B1 System alarmowy, antywłamaniowy
B2 Moduł sterujący układu napędowego
B3 Lewe przednie podparcie lędźwiowe
B4 Elektroniczny System Poboru Opłat (ETC)
B5 Klakson
B6 Hamulec postojowy
B7 Moduł sterujący bramy (diagnostyka)
B8 Moduł sterujący elektroniką na podsufitce
B9 Moduł sterujący systemów wspomagania kierowcy
B10 Moduł sterujący poduszek powietrznych
B11 Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
B12 Złącze diagnostyczne, czujnik światła i deszczu
B13 System kontroli klimatu, moduł sterujący układem elektrycznym pojazdu
B14 Moduł sterujący prawych przednich drzwi
B15 System kontroli klimatyzacji, elektronika nadwozia
B16 Moduł sterujący akumulatora pomocniczego, zbiornik ciśnieniowy układu hamulcowego
Panel bezpieczników C
C1 Cewki zapłonowe silnika
C3
C5 Mocowanie silnika
C6 Automatyczna skrzynia, Pompa płynu przekładniowego
C7 Tablica przyrządów
C8 Dmuchawa układu klimatyzacji
C9 Moduł sterujący wycieraczek szyby przedniej
C10 Dynamiczne sterowanie
C11 Start silnika
C12 Pompa płynu automatycznej skrzyni biegów
Panel bezpieczników D
D1 Ogrzewanie przedniego siedzenia
D2 Wycieraczki
D3 Elektronika lewego reflektora
D4 Panoramiczny szklany dach
D5 Moduł sterujący lewych przednich drzwi
D6 Gniazda
D7 Moduł sterujący prawych tylnych drzwi
D8 Moduł sterujący napędu na wszystkie koła (quattro)
D9 Elektronika prawego reflektora
D10 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
D11 Moduł sterujący lewych tylnych drzwi
D12 Ogrzewanie postojowe
Panel bezpieczników E
E1 Wentylacja fotela, elektronika fotela, lusterko wsteczne, panel sterowania układu klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
E2 Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą diagnostyczną
E3 Siłownik dźwięku / strojenie dźwięku wydechu
E 4 Zawór ogrzewania skrzyni biegów
E5 Rozrusznik
E7 Aktywny pedał przyspieszenia
E8 Asystent widzenia w nocy
E9 Adaptacyjny asystent tempomatu
E11 Asystent skrzyżowań, systemy wspomagania kierowcy, pilot korków
E12 Zewnętrzny generator dźwięku
E15 Połączenie USB

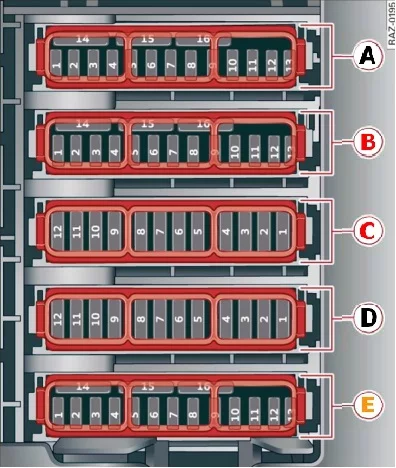

Skrzynka bezpieczników przedziału bagażowego

Zobacz także:  Audi A3 i S3 8Y (2023) - schematy bezpieczników i przekaźników

Bezpieczniki są pod pokrywą na podłodze bagażnika.

Audi A7 i S7 4K8 (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A1 Gospodarka cieplna
A3 Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
A4 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia biegów
A7 Tylny szyberdach, tylny spojler
A8 Ogrzewanie tylnych siedzeń
A9 Centralny zamek, lewe tylne światło
A10 Napinacz lewego przedniego pasa bezpieczeństwa
A11 Centralny zamek pokrywy bagażnika, pokrywa wlewu paliwa, osłona bagażnika
A12 Pokrywa bagażnika
Panel bezpieczników B
B1 Moduł kontroli stabilizacji zawieszenia
B2 Wyłącznik serwisowy
B4 Elektryczny układ napędowy, energoelektronika
B5 Układ hamulcowy, wspomaganie hamulców
B6 Pompa płynu chłodzącego akumulatora wysokiego napięcia
B7 Dodatkowa klimatyzacja
B8 Sprężarka układu klimatyzacji
B9 Pomocniczy moduł sterujący akumulatorem
B10 Akumulator wysokonapięciowy
B11 Ładowarka wysokiego napięcia
B14 Gospodarka cieplna, pompy chłodziwa
B15 Moduł sterujący Thermomanagement
Panel bezpieczników C
C1 Moduł sterujący systemów wspomagania kierowcy
C2 Phone-box Audi
C3 Prawe podparcie lędźwiowe
C4 Asystent bocznego pasa
C5
C6 System monitorowania ciśnienia opon
C7 System połączeń alarmowych
C8 Ogrzewanie postojowe, odbiornik radiowy, monitoring zbiornika paliwa
C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 Tuner telewizyjny, moduł sterujący wymianą danych
C11 Otwieranie/uruchamianie pojazdu (NFC)
C12 Otwieracz drzwi garażowych
C13 Kamera cofania, kamery peryferyjne
C14 Moduł sterujący systemu komfortu, prawe światło tylne
C16 Napinacz prawego przedniego pasa bezpieczeństwa
Panel bezpieczników D
D1-D16 Nie przypisano
Panel bezpieczników E
E2 Antena zewnętrzna
E3 Oczyszczanie spalin, siłownik dźwięku
E 4 Tylny panel sterowania układu klimatyzacji
E5 Lampka prawego zaczepu przyczepy
E7 Hak holowniczy
E8 Lewe światło zaczepu przyczepy
E9 Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy
E10 Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy
E11 Oczyszczanie spalin
E12
