Skrzynka bezpieczników komory silnika

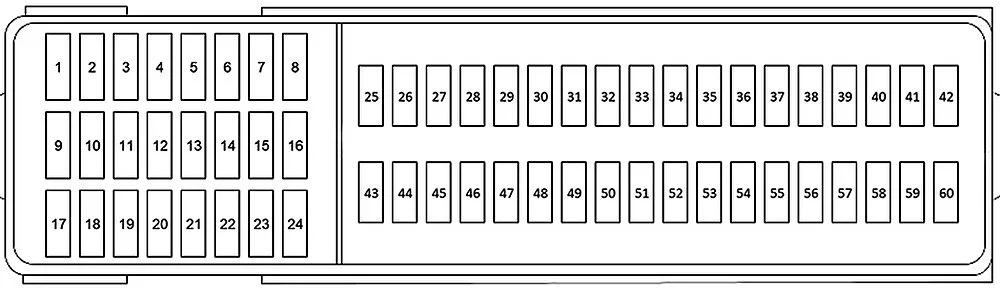

Numer jest wybity w pobliżu każdego bezpiecznika
| Numer | Opis |
|---|---|
| 1 | Zasilanie przekładni |
| 2 | ESC – układ elektroniczny stabilizujący tor jazdy |
| 3 | Klakson |
| 4 | Przetwornica DC/DC |
| 5 | BCM, moduł danych akumulatora |
| 6 | BCM (po prawej) |
| 7 | Pompa płynu do spryskiwaczy |
| 8 | BCM (po lewej) |
| 9 | Regulacja podparcia lędźwiowego siedziska |
| 10 | Czujnik tlenu ciepła |
| 11 | Dźwignia na kolumnie kierownicy, wielofunkcyjne elementy sterujące na kierownicy |
| 12 | Adapter do telefonu komórkowego |
| 13 | Moduł sterujący silnika |
| 14 | Moduł sterujący silnika |
| 15 | Wejście, brama |
| 16 | Podgrzewana sonda lambda, pompa paliwowa, elementy silnika |
| 17 | Elementy silnika |
| 18 | Moduł sterujący pompą paliwa |
| 19 | Wzmacniacz dźwięku, przetwornica DC/DC |
| 20 | Czujnik pedału sprzęgła, czujnik światła hamowania |
| 21 | |
| 22 | Wycieraczki |
| 23 | Pompa obiegowa wody, podgrzewacz pomocniczy |
| 24 | Cewki zapłonowe |
| 25 | Moduł sterujący drzwiami kierowcy (centralny zamek, regulatory szyb) |
| 26 | Moduł sterujący drzwi pasażera z przodu (centralny zamek, regulatory szyb) |
| 27 | Zasilanie zacisku 15 |
| 28 | |
| 29 | Elektryczna regulacja siedzenia |
| 30 | ESC – układ elektroniczny stabilizujący tor jazdy |
Skrzynka bezpieczników tablicy rozdzielczej
Numer jest wybity w pobliżu każdego bezpiecznika
| Numer | Opis |
|---|---|
| 1 | Reflektor LED (lewy) |
| 2 | Reflektor LED (prawy) |
| 3 | Reflektor LED (lewy) |
| 4 | Reflektor LED (prawy) |
| 5 | |
| 6 | |
| 7 | Blokada kierownicy |
| 8 | Wygodny dostęp |
| 9 | Moduł sterujący poduszki powietrznej, lampka kontrolna AIRBAG OFF |
| 10 | |
| 11 | |
| 12 | Moduł sterujący skrzynią biegów |
| 13 | Czujnik jakości powietrza układu klimatyzacji, podgrzewane dysze spryskiwaczy szyb, przycisk, przycisk świateł cofania, czujnik poziomu oleju, układ klimatyzacji, system wykrywania obecności pasażerów na siedzeniach, podgrzewanie foteli, przyciski w konsoli środkowej, automatycznie przyciemniane lusterko |
| 14 | Moduł sterujący silnika, moduł sterujący skrzynią biegów, moduł sterujący quattro, światła hamowania, elektromechaniczny układ kierowniczy, moduł sterujący Gateway, moduł sterujący zaczepu przyczepy, moduł sterujący ESC, włącznik świateł, moduł sterujący tłumienia |
| 15 | Moduł sterujący zasięgiem reflektorów, oświetlenie przyrządów, reflektory (lewe, prawe), złącze diagnostyczne, moduł sterujący zasięgiem reflektorów, podgrzewacz obudowy skrzyni korbowej, czujnik przepływu powietrza, przekaźnik gniazda, przetwornica DC/DC |
| 16 | System parkowania |
| 17 | Kamera cofania systemu parkowania |
| 18 | tuner telewizyjny |
| 19 | Sterowanie rozrusznikiem silnika, przetwornica DC/DC |
| 20 | Moduł sterujący ESC, sterowanie klimatyzacją/ogrzewaniem, interfejs funkcji specjalnych |
| 21 | Zasilanie mechanizmu wybieraka |
| 22 | Monitoring wnętrza |
| 23 | przyciski oświetlenia wnętrza przedniego, złącze diagnostyczne, włącznik świateł, czujnik światła/deszczu, czujnik wilgotności |
| 24 | |
| 25 | Zasilanie reflektorów |
| 26 | Wycieraczka tylnej szyby |
| 27 | System startowy |
| 28 | Informacje i rozrywka |
| 29 | Zasilanie kamery cofania systemu parkowania i tunera telewizyjnego |
| 30 | Informacje i rozrywka |
| 31 | Informacje i rozrywka |
| 32 | Klaster instrumentów |
| 33 | Automatycznie ściemniające się lusterko wsteczne |
| 34 | |
| 35 | |
| 36 | Zapalniczka, gniazdo w kokpicie/bagażniku |
| 37 | Kokpit/tylne gniazdo |
| 38 | Moduł sterujący skrzynią biegów |
| 39 | |
| 40 | Moduł sterujący zaczepem przyczepy |
| 41 | Moduł sterujący zaczepem przyczepy |
| 42 | Moduł sterujący zaczepem przyczepy |
| 43 | |
| 44 | Odmgławiacz tylnej szyby |
| 45 | Moduł sterujący elektromechanicznego hamulca postojowego |
| 46 | Moduł sterujący zaczepem przyczepy |
| 47 | moduł sterujący quattro |
| 48 | Moduł automatycznego sterowania pokrywą bagażnika |
| 49 | |
| 50 | Wentylator |
| 51 | Moduł sterujący elektromechanicznego hamulca postojowego |
| 52 | BCM |
| 53 | Ogrzewanie przedniego siedzenia |
| 54 | Dach panoramiczny |
| 55 | Osłona przeciwsłoneczna na panoramicznym dachu |
| 56 | Moduł sterujący amortyzatorów adaptacyjnych |
