W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A7 i S7 4K8 z lat: 2018, 2019, 2020, 2021, 2022.

Audi A7 i S7 4G8 to modele luksusowych samochodów produkowanych przez niemiecką markę Audi w latach 2010-2013. Były to samochody typu liftback, czyli połączenia sedanu i coupe, charakteryzujące się eleganckim designem i sportowymi osiągami. Modele te bazowały na platformie Audi A6 C7, z którą dzieliły większość elementów, ale miały niższy profil i bardziej opływową sylwetkę. Wersja S7 była wersją sportową z mocniejszym silnikiem i bardziej zaawansowanym systemem napędu quattro.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników.

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

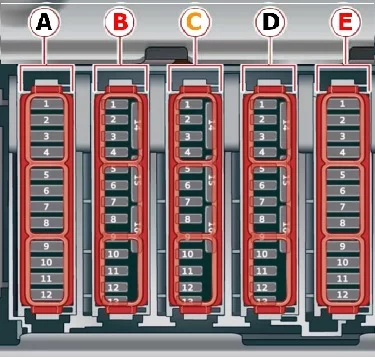

Panel bezpieczników w kokpicie

Audi A7 i S7 4K8 (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A2 Regulacja kolumny kierownicy
A3 Odtwarzacz CD/DVD
A4 Elektronika kolumny kierownicy
A5 Włącznik światła, panele przełączników
A6 Kontrola głośności
A7 Klaster instrumentów
A8 Wyświetlacz MMI z przodu
A9 Ogrzewanie kierownicy
Panel bezpieczników B
B2 Moduł sterujący systemu MMI Infotainment
B3 Interfejs muzyczny Audi, złącze USB
B4 Wyświetlacz przezierny
B5 System kontroli klimatu, system zapachowy, jonizator
B9 Blokada kolumny kierownicy

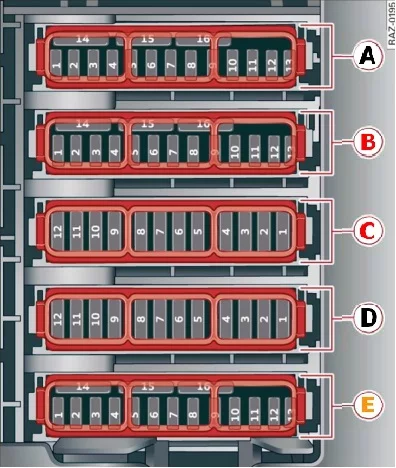

Panel bezpieczników w przestrzeni na nogi

*Przyporządkowanie bezpieczników „C” i „D” w odwrotnej kolejności w pojazdach z kierownicą po prawej stronie.

Zobacz także:  Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Audi A7 i S7 4K8 (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A1 2021: Ogrzewanie katalizatora
A2 Elementy silnika
A3 Elementy silnika
A4 Elementy silnika
A5 Czujnik światła hamowania
A6 Elementy silnika
A7 Elementy silnika
A8 Elementy silnika
A9 2018-2020: Elementy silnika
2021-2022: Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V
A10 Czujnik ciśnienia oleju, czujnik temperatury oleju
A11 2018-2020: Rozruch silnika
2021-2022: Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V, generator układu napędowego 12 V
A12 Elementy silnika
A13 Wentylator chłodnicy
A14 2018-2020: Moduł sterujący silnika
2021-2022: Moduł sterujący silnika, wtryskiwacze paliwa
A15 2018-2020: Czujniki silnika
2021-2022: Czujniki silnika, cewki zapłonowe, sondy lambda
A16 Pompa paliwowa
Panel bezpieczników B
B1 System alarmowy antywłamaniowy
B2 Moduł sterujący silnika
B3 Lewe przednie podparcie lędźwiowe
B5 Klakson
B6 Hamulec postojowy
B7 Moduł sterujący bramy (diagnostyka)
B8 2018-2020: Wewnętrzne podsufitki
2021-2022: Moduł sterujący elektroniką dachu
B9 Moduł sterujący systemów wspomagania kierowcy
B10 Moduł sterujący poduszek powietrznych
B11 2018-2019: Elektroniczna kontrola stabilizacji (ESC);
2020: Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
B12 Złącze diagnostyczne, czujnik światła/deszczu
B13 System kontroli klimatu
B14 Moduł sterujący prawych przednich drzwi
B15 System kontroli klimatu, elektronika nadwozia
B16 2018-2020: Moduł sterujący akumulatora pomocniczego
2021-2022: Moduł sterujący akumulatora pomocniczego, zbiornik ciśnieniowy układu hamulcowego
Panel bezpieczników C
C1 Cewki zapłonowe silnika
C3 2021: Ogrzewanie wysokonapięciowe, sprężarka
C5 Mocowanie silnika
C6 Automatyczna skrzynia
C7 Tablica przyrządów
C8 Dmuchawa układu klimatyzacji
C9 Moduł sterujący wycieraczek szyby przedniej
C10 Dynamiczne sterowanie
C11 Start silnika
C12 2021-2022: Pompa płynu automatycznej skrzyni biegów
Panel bezpieczników D
D1 Ogrzewanie przedniego siedzenia
D2 Wycieraczki
D3 Elektronika lewego reflektora
D4 Panoramiczny szklany dach
D5 Moduł sterujący lewych przednich drzwi
D6 Gniazda
D7 Moduł sterujący prawych tylnych drzwi
D8 Moduł sterujący napędu na wszystkie koła (quattro)
D9 Elektronika prawego reflektora
D10 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
D11 Moduł sterujący lewych tylnych drzwi
D12 Ogrzewanie postojowe
Panel bezpieczników E
E1 2018-2019: Wentylacja siedzeń, ogrzewanie siedzeń, lusterko wsteczne, układ klimatyzacji, sterowanie układem klimatyzacji tylnej;
2020: Złącze diagnostyczne, wentylacja fotela, ogrzewanie siedzenia, lusterko wsteczne, elementy sterujące układu klimatyzacji tylnej
2021-2022: Wentylacja fotela, elektronika fotela, lusterko wsteczne, panel sterowania układu klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
E2 2018-2019: System kontroli klimatu;
2020-2022: Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą
E3 Siłownik dźwięku / strojenie dźwięku wydechu
E 4 Zawór ogrzewania skrzyni biegów
E5 Rozrusznik
E7 2021-2022: Aktywny pedał przyspieszenia
E8 Asystent widzenia w nocy
E9 Adaptacyjny asystent tempomatu
E11 2018-2019: Asystent skrzyżowań, systemy wspomagania kierowcy;
2020-2022: Asystent skrzyżowań, systemy wspomagania kierowcy, pilot korków
E12 2021-2022: Zewnętrzny generator dźwięku
E15 2021-2022: Połączenie USB

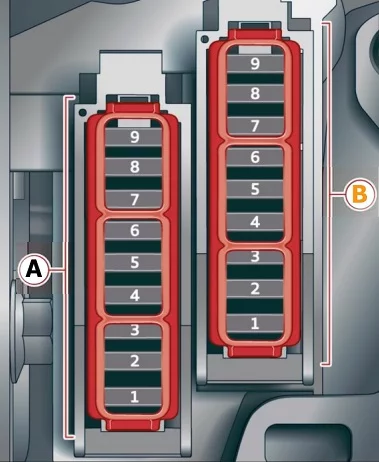

Skrzynka bezpieczników przedziału bagażowego

Zobacz także:  Audi A3 i S3 8V (2017-2020) - schematy bezpieczników i przekaźników

Bezpieczniki są pod pokrywą na podłodze bagażnika.

Audi A7 i S7 4K8 (2018-2022) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A1 2021-2022: Gospodarka cieplna
A3 Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
A4 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia
A7 Tylny szyberdach, tylny spojler
A8 Ogrzewanie tylnych siedzeń
A9 2018-2019: Centralny zamek, światła tylne;
2020-2022: Centralny zamek, lewe tylne światło
A10 Napinacz lewego przedniego pasa bezpieczeństwa
A11 2018-2019: Centralny zamek, roleta tylna;
2020: Centralny zamek, roleta tylna, pokrywa wlewu paliwa
2021-2022: Centralny zamek pokrywy bagażnika, pokrywa wlewu paliwa, osłona bagażnika
A12 Pokrywa bagażnika
Panel bezpieczników B
B1 2021-2022: Moduł kontroli stabilizacji zawieszenia
B2 2021-2022: Wyłącznik serwisowy
B4 2021-2022: Elektryczny układ napędowy, energoelektronika
B5 2018-2020: Układ hamulcowy
2021-2022: Układ hamulcowy, wspomaganie hamulców
B6 2021-2022: Pompa płynu chłodzącego akumulatora wysokiego napięcia
B7 2021-2022: Dodatkowa klimatyzacja
B8 2021-2022: Sprężarka układu klimatyzacji
B9 Pomocniczy moduł sterujący akumulatorem
B10 2021-2022: Akumulator wysokonapięciowy
B11 2021-2022: Ładowarka wysokiego napięcia
B14 2021-2022: Gospodarka cieplna, pompy chłodziwa
B15 2021-2022: Moduł sterujący Thermomanagement
Panel bezpieczników C
C1 Moduł sterujący systemów wspomagania kierowcy
C2 2018-2020: Phone-box Audi, antena wspomagania parkowania
2021-2022: Phone-box Audi
C3 2018-2020: Prawe przednie podparcie lędźwiowe
2021: Elektronika przedniego siedzenia, prawe podparcie lędźwiowe
2022: Prawe podparcie lędźwiowe
C4 Asysta boczna
C5 2021: Panel sterowania tylnego układu klimatyzacji, Panel sterowania systemu audio-nawigacyjnego
C6 System monitorowania ciśnienia opon
C7 System połączeń alarmowych
C8 2018-2019: nieużywany;
2020: Ogrzewanie postojowe, odbiornik radiowy, monitoring zbiornika paliwa
C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 2018-2019: Tuner telewizyjny;
2020: Tuner telewizyjny, moduł sterujący wymianą danych
C11 Otwieranie/uruchamianie pojazdu (NFC)
C12 Otwieracz drzwi garażowych
C13 Kamera cofania, kamery peryferyjne
C14 2018-2020: Centralny zamek, światła tylne
2021-2022: Moduł sterujący systemu komfortu, prawe światło tylne
C16 Napinacz prawego przedniego pasa bezpieczeństwa
Panel bezpieczników D
D1-D16 Nie przypisano
Panel bezpieczników E
E2 2021-2022: Antena zewnętrzna
E3 2018-2019: Oczyszczanie spalin;
2020: Oczyszczanie spalin, siłownik dźwięku, gniazdo AC
2021-2022: Oczyszczanie spalin, siłownik dźwięku
E 4 Tylny panel sterowania układu klimatyzacji
E5 Lampka prawego zaczepu przyczepy
E7 Hak holowniczy
E8 Lewe światło zaczepu przyczepy
E9 2018-2021: Gniazdo zaczepu przyczepy
2022: Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy
E10 2018-2020: Sportowy mechanizm różnicowy
2021-2022: Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy
E11 Oczyszczanie spalin
E12 2021: Generator układu napędowego 48 V
