Audi A7 i S7 4G8 (2010-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A7 i S7 4G8 z lat: 2010, 2011, 2012, 2013. Audi A7 i S7 4G8 to modele luksusowych samochodów produkowanych przez niemiecką markę Audi w latach 2010-2013. Były to samochody typu liftback, czyli połączenia sedanu i coupe, charakteryzujące się eleganckim designem i […]

05/08/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A7 i S7 4G8 z lat: 2010, 2011, 2012, 2013.

Audi A7 i S7 4G8 to modele luksusowych samochodów produkowanych przez niemiecką markę Audi w latach 2010-2013. Były to samochody typu liftback, czyli połączenia sedanu i coupe, charakteryzujące się eleganckim designem i sportowymi osiągami. Modele te bazowały na platformie Audi A6 C7, z którą dzieliły większość elementów, ale miały niższy profil i bardziej opływową sylwetkę. Wersja S7 była wersją sportową z mocniejszym silnikiem i bardziej zaawansowanym systemem napędu quattro.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

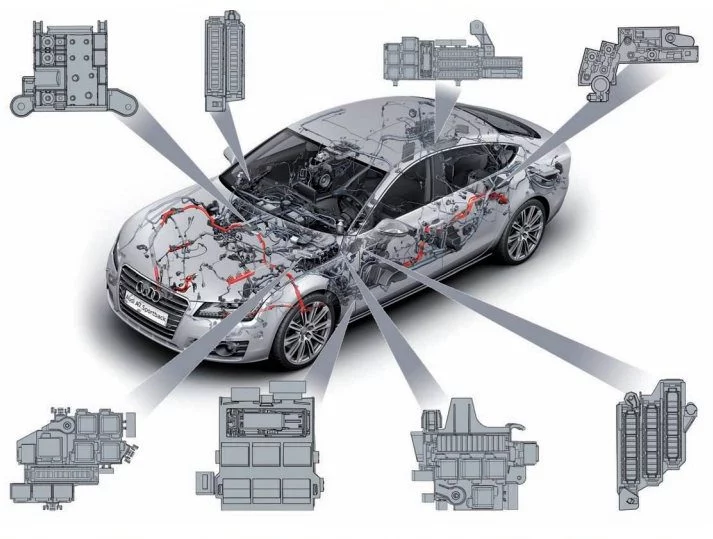

Lokalizacje

Audi A7 i S7 4G8 (2010-2013) - schematy bezpieczników i przekaźników

  • Rozdzielacz elektryczny w komorze rozprężnej. Zainstalowane w nim bezpieczniki dostarczają napięcie do sterowników wentylatorów chłodnicy. Rozdzielacz jest również punktem połączenia dla przewodu.
  • Skrzynka bezpieczników i przekaźników po prawej stronie panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SC”. Klient ma dostęp do tych bezpieczników po zdjęciu bocznej osłony na przednim panelu.
  • Skrzynka bezpieczników / przekaźników i koncentrator magistrali CAN  w bagażniku po prawej stronie. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SF”. Klient może uzyskać dostęp do tych bezpieczników po wyjęciu schowka w tylnej prawej części bagażnika.
  • Główna skrzynka bezpieczników  na dodatnim zacisku akumulatora. Z tą skrzynką bezpiecznikową połączone jest urządzenie awaryjnego wyłączania akumulatora.
  • Skrzynka bezpieczników i przekaźników  w komorze wyrównawczej po stronie kierowcy (E-Box)  (pod zbiornikiem spryskiwacza). Pokrywa tej
    skrzynki bezpieczników służy również jako wspornik jednostki sterującej silnika. Ta skrzynka bezpieczników jest również nazywana
    skrzynką elektroniczną; znajdujące się w nim bezpieczniki są wskazane na schemacie elektrycznym „SA”.
  • Skrzynka przyłączeniowa i koncentrator węzła  magistrali CAN na  dole lewego słupka A.
  • Skrzynka bezpieczników i przekaźników  w obszarze pokładowej jednostki sterującej zasilaniem (pod tablicą rozdzielczą w przestrzeni na nogi po stronie kierowcy). Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SD”.
  • Skrzynka  bezpieczników i przekaźników po lewej stronie  panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SB”. Klient ma dostęp do tych bezpieczników po zdjęciu bocznej osłony na przednim panelu.
Zobacz także:  Audi A6 i S6 (C8, 4K) (2018-2022) - schematy bezpieczników i przekaźników



Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników z przodu po lewej i prawej stronie kokpitu.

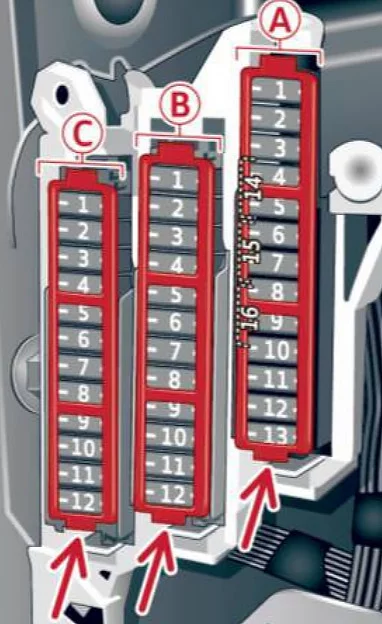

Skrzynka bezpieczników lewej tablicy rozdzielczej

Audi A7 i S7 4G8 (2010-2013) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Panel bezpieczników A (czarny)
1 Panel przełączników, ogrzewanie siedzenia, wspomaganie rozruchu, moduł sterujący 5
2 Automatycznie ściemniające się wewnętrzne lusterko wsteczne 5
4 Czujnik układu kontroli zawieszenia 5
5 Moduł sterujący ESP 5
6 Moduł sterujący układem elektrycznym pojazdu 1, moduł sterujący układem elektrycznym pojazdu 2 5
7 Adaptacyjny tempomat Audi 10
8 Moduł sterujący poduszki powietrznej, system czujników przedniego siedzenia pasażera 5
9 Wejście 5
10 HomeLink (mechanizm otwierania drzwi garażowych), moduł sterujący systemem noktowizyjnym 5
11 Przetwarzanie obrazu ( Audi active lane assist, Audi adaptive cruise control) 10
12 Sterowniczy 5
13 Terminal 15 w bagażniku 15
14 Zacisk 15 na tablicy rozdzielczej (po stronie pasażera z przodu) 30
15 Silnik terminala 15 15
16 Rozrusznik 40
Panel bezpieczników B (brązowy)
1 Wejście 5
2 Kontrola klimatu 10
3 Moduł sterujący ESP 10
4 Drzwi przednie (strona kierowcy) 30
5 Elektryczna regulacja fotela ( fotel kierowcy ) 7,5
6 Sterowniczy 35
7 szyberdach 20
8 Moduł sterujący tylnych drzwi (po stronie kierowcy) 15
9 Podparcie odcinka lędźwiowego (Przedni fotel pasażera ) 5
11 Szyberdach, tylny spojler 20
12 Moduł sterujący drzwiami kierowcy 15
Panel bezpieczników C (czerwony)
2 Pompa paliwowa 25
3 Czujnik światła hamowania/system czujników pedału hamulca 5/5
4 Akustyka silnika 7,5
5 Moduł sterujący tylnych drzwi (po stronie kierowcy) 30
6 Lewe tylne siedzenie 7,5
7 Klakson 15
8 Wycieraczka przedniej szyby 30
9 Czujnik światła/deszczu 5
10 Podparcie odcinka lędźwiowego ( fotel kierowcy ) 5
11 Moduł sterujący przednich drzwi pasażera 15
12 Moduł sterujący prawych tylnych drzwi 15

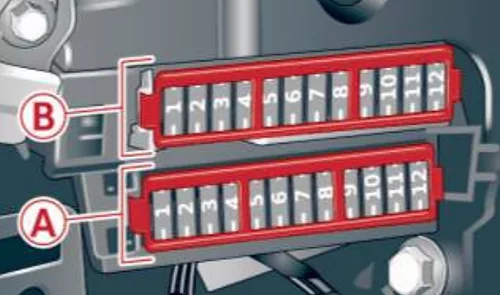

Skrzynka bezpieczników prawego panelu przyrządów

Zobacz także:  Audi V8 4C (1988-1994) - schematy bezpieczników i przekaźników

Audi A7 i S7 4G8 (2010-2013) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Panel bezpieczników A (czarny)
1 Wyświetlacz przezierny (head-up) 5
2 Wyświetlacz MMI 5
3 Zmieniarka CD/DVD 5
4 Jednostka/napędy MMI 7,5
5 Czytnik kart chipowych (nie we wszystkich krajach) 5
6 Klaster instrumentów 5
7 Moduł przełącznika kolumny kierownicy 5
8 Regulacja zasięgu reflektorów/system oświetlenia adaptacyjnego 5/7,5
10 Lewy reflektor (reflektor ze światłem adaptacyjnym) 7,5
Panel bezpieczników B (brązowy)
1 Kontrola klimatu 10
2 Dmuchawa układu klimatyzacji 40
3 Złącze diagnostyczne 10
4 Elektryczna blokada zapłonu 5
5 Regulacja kolumny wspomagania kierownicy 5
6 Moduł przełącznika kolumny kierownicy 10
7 Regulacja kolumny wspomagania kierownicy 25
8 Przełącznik światła 5

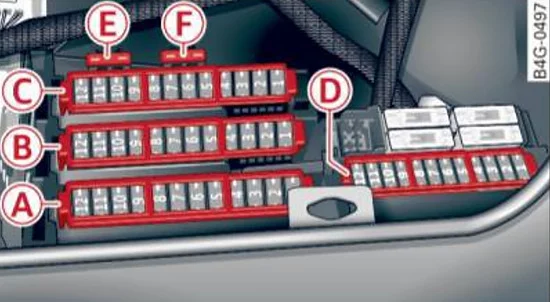

Bagażnik

Zobacz także:  Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Znajduje się za panelem ozdobnym po prawej stronie bagażnika.

Audi A7 i S7 4G8 (2010-2013) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Panel bezpieczników A (czarny)
4 Elektromechaniczny hamulec postojowy 30
5 Elektromechaniczny hamulec postojowy 30
6 Drzwi przednie (strona pasażera z przodu) 35
7 Tylne oświetlenie zewnętrzne 30
8 Tylna osłona przeciwsłoneczna, wspomaganie zamykania, zamek bagażnika, komfortowy kluczyk, START ENGINE STOP, pokrywa wlewu paliwa 20
9 Elektryczna regulacja siedzenia 15
10 System parkowania 5
11 Ogrzewanie tylnych siedzeń 30
Panel bezpieczników B (czerwony)
1 Lewy napinacz paska bezpieczeństwa 25
2 Prawy napinacz paska bezpieczeństwa 25
3 Gniazdo elektryczne 20
4 Gniazdo elektryczne 20
5 Elektromechaniczny hamulec postojowy 5
6 Adaptacyjne zawieszenie pneumatyczne 15
7 Tylne drzwi (strona pasażera z przodu) 35
8 Tylne oświetlenie zewnętrzne 30
9 Moduł sterujący pokrywą bagażnika 30
10 Telefon 5
11 Wzmacniacz dźwięku 30
12 Tylny spojler (Sportback) 20
Panel bezpieczników C (brązowy)
1 Odbiornik radiowy, wzmacniacz dźwięku / jednostka/napędy MMI 30/20
2 System wykrywania wycieków ze zbiornika 5
4 Moduł sterujący AEM/moduł akumulatora 15/ 7,5
6 Wentylator akumulatora 35
7 Odbiornik radiowy 7,5
8 Rozrywka dla tylnych siedzeń 7,5
9 Automatycznie przyciemniane wewnętrzne lusterko wsteczne/moduł akumulatora 5/15
10 System parkowania 5
Panel bezpieczników D (zielony)
1 Audi pre sense 5
2 Elektromechaniczny hamulec postojowy 5
3 Adaptacyjne zawieszenie pneumatyczne 5
4 Automatyczna skrzynia 7,5
5 System parkowania 5
6 Rozrywka dla tylnych siedzeń 5
8 Asystent boczny Audi 5
9 Bramka, moduł sterujący układem elektrycznym pojazdu 1 5
10 Sportowy mechanizm różnicowy 5
