W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A6 i S6 (C8, 4K) z lat: 2023.

Audi A6 i S6 (C8, 4K) to generacja samochodów Audi A6, która została wprowadzona na rynek w 2018 roku. Model ten jest oferowany w wersji sedan oraz kombi o nazwie Audi A6 Avant. Audi S6 jest wersją wyposażoną w silnik V6 o mocy 450 KM, podczas gdy Audi A6 jest dostępne z różnymi silnikami benzynowymi i wysokoprężnymi, w tym z systemami napędu na cztery koła quattro lub na przednią oś. W Audi A6 zastosowano wiele zaawansowanych technologii, w tym cyfrowy kokpit z dużym ekranem dotykowym, systemy bezpieczeństwa i asystujące kierowcę, jak również systemy rozrywki i łączności.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników.

Pierwszy znajduje się po lewej stronie przedniej części kokpitu.

A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

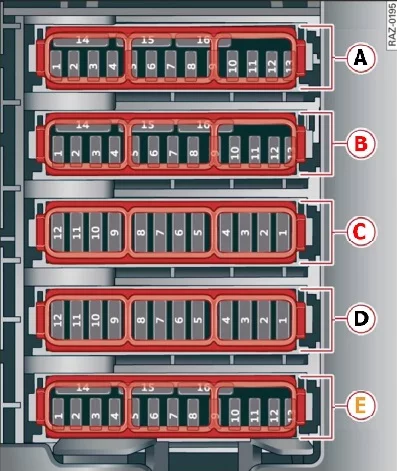

Panel bezpieczników w przestrzeni na nogi

Obłożenie bezpieczników „C” i „D” jest w odwrotnej kolejności w pojazdach z kierownicą po prawej stronie.Audi A6 i S6 (C8, 4K) (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A1
A2 Elementy silnika, pompa płynu chłodzącego, czujnik tlenu
A3 Drzwi wydechowe, wtryskiwacze paliwa, wlot powietrza, ogrzewanie silnika
A4 Pompa ciepłej wody, drzwi wyciągowe, czujnik NOX, czujnik cząstek stałych, czujnik biodiesla
A5 Czujnik świateł hamowania
A6 Zawory silnika, regulacja wałka rozrządu
A7 Ogrzewany czujnik tlenu, czujnik masowego przepływu powietrza
A8 Pompa wysokiego ciśnienia, mocowanie silnika, pompa płynu chłodzącego, regulator ciśnienia paliwa
A9 Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V
A10 Czujnik ciśnienia oleju, czujnik temperatury oleju
A11 Elementy silnika, pompa wodna 48 V, generator układu napędowego 48 V, generator układu napędowego 12 V
A12 Zawory silnika, mocowanie silnika
A13 Wentylator chłodnicy
A14 Moduł sterujący silnika, wtryskiwacze paliwa
A15 Cewki zapłonowe, czujniki tlenu, chłodzenie powietrza doładowującego
A16 Pompa paliwowa
Panel bezpieczników B (czerwony)
B1 System alarmowy antywłamaniowy
B2 Moduł sterujący układu napędowego
B3 Lewe przednie podparcie lędźwiowe
B4 Elektroniczny System Poboru Opłat (ETC)
B5 Klakson
B6 Hamulec postojowy
B7 Moduł sterujący bramy (diagnostyka)
B8 Moduł sterujący na podsufitce
B9 Moduł sterujący systemów wspomagania kierowcy
B10 Moduł sterujący poduszek powietrznych
B11 Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS)
B12 Złącze diagnostyczne, czujnik światła i deszczu
B13 System kontroli klimatu, moduł sterujący układem elektrycznym pojazdu
B14 Moduł sterujący prawych przednich drzwi
B15 Sprężarka układu klimatyzacji, elektronika nadwozia
B16 Moduł sterujący akumulatora pomocniczego, zbiornik ciśnieniowy układu hamulcowego
Panel bezpieczników C (czerwony)
C1 Cewki zapłonowe silnika
C3
C5 Mocowanie silnika
C6 Automatyczna skrzynia biegów, Pompa płynu przekładniowego
C7 Tablica przyrządów
C8 Dmuchawa świeżego powietrza systemu klimatyzacji
C9 Moduł sterujący wycieraczek szyby przedniej
C10 Dynamiczne sterowanie
C11 Start silnika
C12 Pompa płynu automatycznej skrzyni biegów
Panel bezpieczników D (czarny)
D1 Ogrzewanie przedniego siedzenia
D2 Wycieraczki
D3 Elektronika lewego reflektora
D4 Panoramiczny szklany dach
D5 Moduł sterujący lewych przednich drzwi
D6 Gniazda
D7 Moduł sterujący prawych tylnych drzwi
D8 Moduł sterujący napędu na wszystkie koła (quattro)
D9 Elektronika prawego reflektora
D10 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
D11 Moduł sterujący lewych tylnych drzwi
D12 Ogrzewanie postojowe, zewnętrzny generator dźwięku
Panel bezpieczników E (brązowy)
E1 Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
E2 Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą diagnostyczną
E3 Siłownik dźwięku / strojenie dźwięku wydechu
E4 Zawór ogrzewania skrzyni biegów
E5 Start silnika
E7 Aktywny pedał przyspieszenia
E8 Asystent noktowizora, aktywna stabilizacja przechyłów
E9 Adaptacyjny asystent tempomatu, przedni radar
E11 Asystent skrzyżowań, systemy wspomagające kierowcę
E12 Generator dźwięku zewnętrznego
E15 Połączenie USB

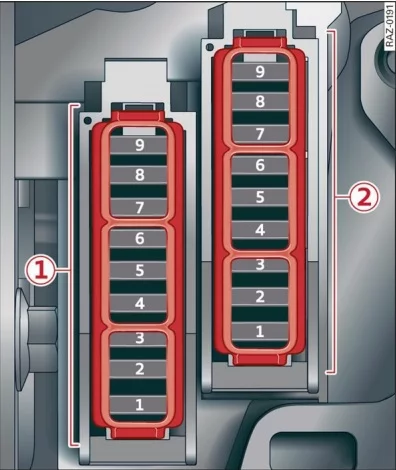

Panel bezpieczników w kokpicie

Zobacz także:  Audi Q4 e-tron (2023) - schematy bezpieczników i przekaźników

Audi A6 i S6 (C8, 4K) (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A2 Regulacja kolumny kierownicy
A3 Odtwarzacz DVD
A4 Elektronika kolumny kierownicy
A5 Włącznik światła, panele przełączników
A6 Kontrola głośności
A7 Zestaw wskaźników
A8 Przedni wyświetlacz MMI (górny/dolny).
A9 Ogrzewanie kierownicy
Panel bezpieczników B (brązowy)
B2 Moduł sterujący systemu MMI Infotainment
B3 Porty USB z funkcją ładowania
B4 Wyświetlacz przezierny, head-up
B5 System kontroli klimatyzacji, system zapachowy, jonizator
B9 Blokada kolumny kierownicy
Zobacz także:  Audi A3 i S3 8Y (2023) - schematy bezpieczników i przekaźników

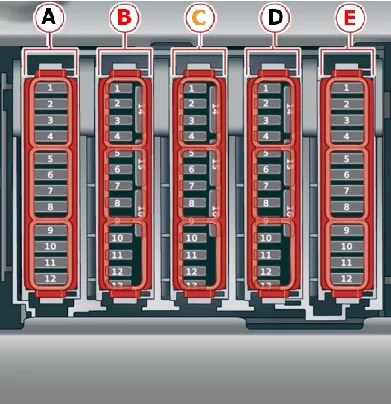

Bagażnik

Bezpieczniki są pod pokrywą w podłodze bagażnika.

Audi A6 i S6 (C8, 4K) (2023) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A (czarny)
A1 Gospodarka cieplna
A3 Napinacz tylnego pasa bezpieczeństwa po stronie pasażera
A4 Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy
A5 Zawieszenie pneumatyczne
A6 Automatyczna skrzynia
A7 Tylny szyberdach, tylny spojler
A8 Ogrzewanie tylnych siedzeń
A9 Moduł sterujący systemu komfortu, lewe światło tylne
A10 Napinacz pasa przedniego po stronie kierowcy
A11 Centralny zamek pokrywy bagażnika, klapka wlewu paliwa, osłona przeciwsłoneczna, osłona bagażnika
A12 Moduł sterujący pokrywą bagażnika
Panel bezpieczników B (czerwony)
B1 Moduł kontroli stabilizacji zawieszenia
B2 Wyłącznik serwisowy
B4 Elektryczny układ napędowy, energoelektronika
B5 Układ hamulcowy, wspomaganie hamulców
B6 Pompa wodna z akumulatorem wysokiego napięcia
B7 Klimatyzacja dodatkowa
B8 Sprężarka układu klimatyzacji
B9 Pomocniczy moduł sterujący akumulatorem
B10 Hybrydowy akumulator wysokonapięciowy
B11 Ładowarka hybrydowa
B14 Termomanagement, pompa wodna
B15 Moduł sterujący Thermomanagement
B16
Panel bezpieczników C (brązowy)
C1 Moduł sterujący systemów wspomagania kierowcy
C2 Phonebox Audi
C3 Prawe podparcie lędźwiowe
C4 Asystent bocznego pasa
C5 Zdalne sterowanie tylnym siedzeniem
C6 System monitorowania ciśnienia opon
C7 System połączeń alarmowych
C8 Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa
C9 Dźwignia zmiany biegów automatycznej skrzyni biegów
C10 Tuner TV, moduł wymiany danych i sterowania telematyki
C11 Otwieranie/uruchamianie pojazdu (NFC)
C12 Otwieracz drzwi garażowych
C13 Kamera cofania, kamery peryferyjne
C14 Centralny zamek, tylne światła prawe
C16 Napinacz przedniego pasa bezpieczeństwa po stronie pasażera
Panel bezpieczników D (czarny)
D1-D16 Nie przypisano
Panel bezpieczników E (czerwony)
E2 Antena zewnętrzna
E3 Oczyszczanie spalin, siłownik dźwięku, gniazdo AC
E4 Tylny panel sterowania układu klimatyzacji
E5 Prawe światło zaczepu przyczepy, regulacja prawego tylnego siedzenia;
E7 Zwolnienie zaczepu przyczepy
E8 Lewe światło zaczepu przyczepy, regulacja prawego tylnego siedzenia;
E9 Gniazdo zaczepu przyczepy, akumulator wysokonapięciowy
E10 Moduł sterujący napędu na wszystkie koła, sportowy mechanizm różnicowy
E11 Oczyszczanie spalin
E12
