Audi Q5 FY (2018-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 FY z lat: 2018, 2019, 2020. Audi Q5 FY to druga generacja luksusowego SUV-a klasy średniej.. Model ten został zaprojektowany w nowoczesnym stylu i wprowadza wiele nowych technologii i funkcji. W latach 2018-2020 Audi Q5 FY był oferowany z różnymi jednostkami […]

05/08/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q5 FY z lat: 2018, 2019, 2020.

Audi Q5 FY to druga generacja luksusowego SUV-a klasy średniej.. Model ten został zaprojektowany w nowoczesnym stylu i wprowadza wiele nowych technologii i funkcji.

W latach 2018-2020 Audi Q5 FY był oferowany z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i diesla o pojemnościach od 2.0 do 3.0 litra. Moc silników wahała się od 190 do 347 KM, a moment obrotowy od 320 do 500 Nm. Wszystkie wersje były wyposażone w napęd na cztery koła quattro oraz automatyczną skrzynię biegów S tronic.

Audi Q5 FY z lat 2018-2020 wyróżniał się przestronnym i nowoczesnym wnętrzem, w którym znajdowały się m.in. cyfrowe wskaźniki, duży ekran dotykowy systemu multimedialnego z funkcją nawigacji, a także zaawansowane systemy bezpieczeństwa i asystujące kierowcy.

W zakresie stylizacji nadwozia, Audi Q5 FY charakteryzował się ostro zarysowanymi reflektorami z diodami LED, charakterystyczną sześciokątną osłoną chłodnicy oraz muskularnymi nadkolami. Samochód ten był również dobrze dopasowany do różnych warunków drogowych i terenowych, dzięki swojemu napędowi quattro i wysokiej klirensu.

W 2020 roku Audi wprowadziło ulepszoną wersję modelu Q5, która objęła m.in. zmiany w stylistyce, poprawione jednostki napędowe oraz nowe systemy bezpieczeństwa i asystujące kierowcy.

Podsumowując, Audi Q5 FY z lat 2018-2020 to luksusowy SUV klasy średniej, który oferuje zaawansowane technologie, wygodne wnętrze, doskonałą jakość wykonania oraz dynamiczną jazdę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

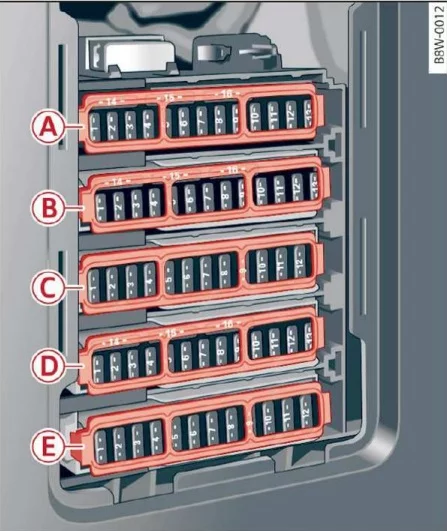

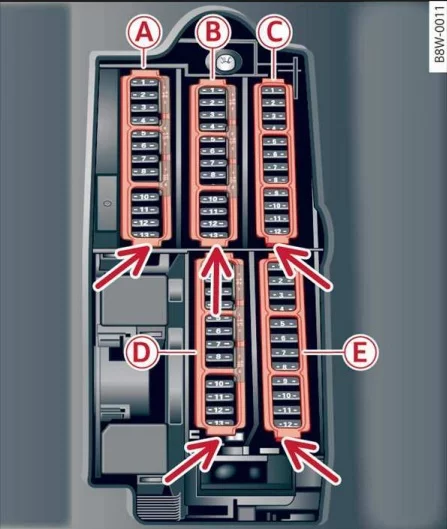

Panel bezpieczników w przestrzeni na nogi

Pojazdy z kierownicą po lewej stronieAudi Q5 FY (2018-2020) - schematy bezpieczników i przekaźników

Pojazdy z kierownicą po prawej stronieAudi Q5 FY (2018-2020) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A2 2018: Czujnik masowego przepływu powietrza, regulacja wałka rozrządu, pompa chłodnicy powietrza doładowującego;
2019-2020: Elementy silnika
A3 2018: Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy;
2019: Wtryskiwacze paliwa, podgrzewacz obudowy skrzyni korbowej;
2020: Drzwi wydechowe, wtryskiwacze paliwa, wlot chłodnicy, ogrzewanie obudowy skrzyni korbowej
A4 2018: Pompa próżniowa, pompa ciepłej wody, czujnik cząstek stałych, czujnik biodiesla;
2019-2020: Pompa próżniowa, pompa ciepłej wody, czujnik cząstek stałych, czujnik biodiesla, drzwi wydechowe, czujnik chłodnicy, elementy silnika
A5 Czujnik światła hamowania
A6 Zawory silnika, regulacja wałka rozrządu
A7 2018: Podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza;
2019: Podgrzewane czujniki tlenu;
2020: Podgrzewane sondy lambda, czujnik masowego przepływu powietrza, pompa wodna
A8 2018: Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia;
2019: Pompa wodna;
2020: Pompa wodna, pompa wysokiego ciśnienia, zawór regulatora wysokiego ciśnienia, czujnik masowego przepływu powietrza, elementy silnika
A9 Pompa ciepłej wody
A10 Czujnik ciśnienia oleju, czujnik temperatury oleju
A11 Czujnik położenia pedału sprzęgła
A12 2018-2019: Zawory silnika;
2020: Zawory silnika, zawieszenie silnika
A13 Wentylator chłodnicy
A14 2018-2019: Wtryskiwacze paliwa;
2020: Moduł sterujący silnika
A15 2018: Cewki zapłonowe;
2019-2020: Cewki zapłonowe, podgrzewane sondy lambda
A16 Pompa paliwowa
Panel bezpieczników B
B1 System alarmowy antywłamaniowy
B2 Moduł sterujący silnika
B3 Podparcie lędźwi
B4 Mechanizm wybieraka automatycznej skrzyni biegów
B5 Klakson
B6 Elektromechaniczny hamulec postojowy
B7 Moduł sterujący bramą
B8 Światła podsufitki we wnętrzu
B9 2018: nieużywany;
2019-2020: System wzywania pomocy
B10 Moduł sterujący poduszek powietrznych
B11 Elektroniczna kontrola stabilizacji (ESC)
B12 Złącze diagnostyczne, czujnik światła/deszczu
B13 System kontroli klimatu
B14 Moduł sterujący prawych przednich drzwi
B15 2018-2019: Sprężarka klimatyzacji;
2020: Sprężarka klimatyzacji, Ogrzewanie lewego karku
B16 2018-2019: nieużywany;
2020: Układ hamulcowy
Panel bezpieczników C
C1 Ogrzewanie przedniego siedzenia
C2 Wycieraczki
C3 Elektronika lewego reflektora
C4 Panoramiczny szklany dach
C5 Moduł sterujący lewych przednich drzwi
C6 Gniazda
C7 2018-2019: Moduł sterujący drzwi tylnych prawych;
2020: Moduł sterujący prawych tylnych drzwi, prawe tylne okno sterowane elektrycznie
C8 Napęd na wszystkie koła
C9 Elektronika prawego reflektora
C10 Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów
C11 Moduł sterujący lewych tylnych drzwi
C12 2018-2019: nieużywany;
2020: Ogrzewanie postojowe
Panel bezpieczników D
D1 Wentylacja siedzeń, lusterko wsteczne, system kontroli klimatu, sterowanie tylnym systemem klimatyzacji, odmgławiacz przedniej szyby, diagnostyka Gateway
D2 2018-2019: Bramka, system klimatyzacji;
2020: Diagnoza bramki, moduł sterujący układu elektrycznego pojazdu
D3 2018: Regulacja dźwięku siłownika/wydechu;
2019: nieużywany;
2020: Strojenie dźwięku siłownika/wydechu
D4 Czujnik położenia pedału sprzęgła
D5 2018-2019: Rozruch silnika;
2020: Uruchomienie silnika, wyłączenie awaryjne
D7 2018-2019: Tylny port ładowania USB;
2020: Port ładowania USB z tyłu, aktywny pedał przyspieszenia
D8 2018: Link do domu;
2019-2020: Napęd do bramy garażowej, elektromechaniczna aktywna stabilizacja przechyłów
D9 Adaptacyjny tempomat
D10 2018: nieużywany;
2019-2020: Nagłośnienie zewnętrzne, moduł pedałów
D11 Kamera wideo
D12 Prawy reflektor
D13 Lewy reflektor
D14 2018: Wycieraczka tylnej szyby;
2019-2020: Zawór chłodzenia płynu przekładniowego
D16 2018: nieużywany;
2019-2020: Przygotowanie Rear Seat Entertainment
Panel bezpieczników E (czerwony)
E1 Cewki zapłonowe
E2 2018: nieużywany;
2019: Zawory silnika;
2020: Sprzęgło sprężarki, instalacja CNG, zawory silnika
E5 2018: Mocowanie silnika;
2019-2020: Nieużywany
E6 Automatyczna skrzynia
E7 Tablica przyrządów
E8 System kontroli klimatu (dmuchawa)
E10 Dynamiczne sterowanie
E11 2018-2019: Rozruch silnika;
2020: Rozruch silnika, zarządzanie temperaturą
E12 2018-2019: nieużywany;
2020: Pompa olejowa

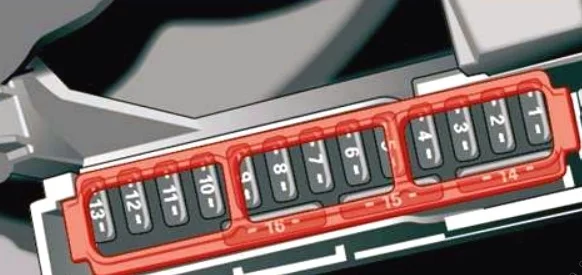

Panel bezpieczników w kokpicie

Zobacz także:  Audi A5 i S5 (2010-2016) - schematy bezpieczników i przekaźników

Audi Q5 FY (2018-2020) - schematy bezpieczników i przekaźników

Numer Opis
2 Telefon
4 Wyświetlacz przezierny
5 Interfejs muzyczny Audi, port ładowania USB
6 Elementy sterowania przedniego układu klimatyzacji
7 Blokada kolumny kierownicy
8 Wyświetlacz systemu audio-nawigacyjnego
9 Klaster instrumentów
10 Jednostka informacyjno-rozrywkowa
11 Przełącznik światła
12 Elektronika kolumny kierownicy
14 System informacyjno-rozrywkowy
15 Regulacja kolumny wspomagania kierownicy
16 Ogrzewanie kierownicy

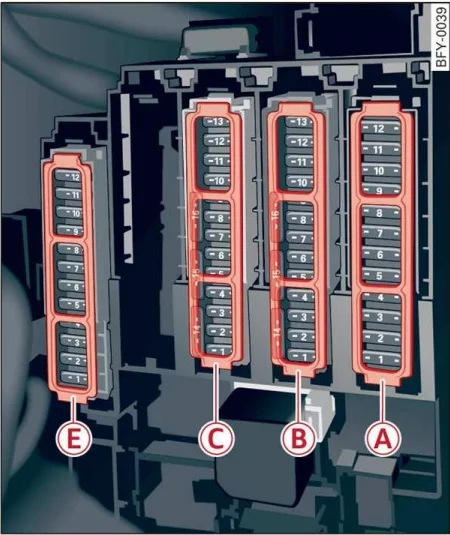

Skrzynka bezpieczników w bagażniku

Znajduje się za panelem wykończeniowym po lewej stronie tylnego przedziału.

Zobacz także:  Audi A7 i S7 4K8 (2023) - schematy bezpieczników i przekaźników

Audi Q5 FY (2018-2020) - schematy bezpieczników i przekaźników

Numer Opis
Panel bezpieczników A
A1 2018-2019: nieużywany;
2020: Zarządzanie ciepłem
A2 Odszraniacz przedniej szyby
A3 Odszraniacz przedniej szyby
A5 Zawieszenie pneumatyczne/sterowanie zawieszeniem
A6 Automatyczna skrzynia
A7 Odmgławiacz tylnej szyby
A8 Ogrzewanie tylnych siedzeń
A9 Lewe tylne światła
A10 Lewy napinacz pasa bezpieczeństwa
A11 Centralny zamek
A12 Elektryczna pokrywa bagażnika
Panel bezpieczników B
Nie przypisano
B2 2018-2019: nieużywany;
2020: Akumulator wysokonapięciowy
B3 2018-2019: nieużywany;
2020: Pompa wodna z akumulatorem wysokiego napięcia
B4 2018-2019: nieużywany;
2020: Silnik elektryczny
B8 2018-2019: nieużywany;
2020: Sprężarka klimatyzacji
B10 2018-2019: nieużywany;
2020: Akumulator wysokonapięciowy
B11 2018-2019: nieużywany;
2020: Ładowarka
Panel bezpieczników C (brązowy)
C2 Telefon
C3 Podparcie lędźwi
C4 Asystent boczny Audi
C5 2018: nieużywany;
2019-2020: Przygotowanie Rear Seat Entertainment
C7 2018: nieużywany;
2019-2020: Otwarcie/uruchomienie pojazdu (NFC)
C8 2018-2019: Inteligentny moduł (zbiornik);
2020: Odbiornik radiowy ogrzewania postojowego, moduł inteligentny (zbiornik paliwa)
C9 Klimatyzowany uchwyt na kubek
C10 2018-2019: nieużywany;
2020: Tuner telewizyjny
C11 2018: akumulator 12 V;
2019-2020: Pomocniczy moduł sterujący akumulatorem
C12 HomeLink / Napęd do bram garażowych
C13 Kamera cofania, kamery peryferyjne
C14 Prawe tylne światła
C16 Prawy napinacz pasa bezpieczeństwa
Panel bezpieczników E (czerwony)
E2 Wzmacniacz dźwięku
E3 2018: Ogrzewanie AdBlue;
2019: nieużywany;
2020: Ogrzewanie AdBlue
E5 Zaczep przyczepy (prawe światło)
E7 Hak holowniczy
E8 Zaczep przyczepy (lewe światło)
E9 Zaczep przyczepy (gniazdo)
E10 Sportowy mechanizm różnicowy
E11 2018: Ogrzewanie AdBlue;
2019: nieużywany;
2020: Ogrzewanie AdBlue
