W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A7 i S7 4G8 z lat: 2014, 2015.

Audi A7 i S7 4G8 to luksusowe samochody produkowane przez niemiecką markę Audi w latach 2010-2017. Model ten zadebiutował na rynku w 2010 roku i był oferowany do 2017 roku, kiedy to został zastąpiony przez drugą generację. Audi A7 i S7 4G8 to samochody klasy wyższej, które łączą w sobie sportowe osiągi z eleganckim designem.

Wersja S7 jest wersją sportową Audi A7 i jest wyposażona w silnik V8 o pojemności 4,0 litra, który generuje moc wynoszącą 420 KM. Samochód osiąga prędkość maksymalną wynoszącą 250 km/h i przyspiesza od 0 do 100 km/h w około 4,5 sekundy.

Audi A7 i S7 4G8 oferowane były w różnych wersjach wyposażenia, w tym wersjach standardowych oraz wersjach z pakietami sportowymi i luksusowymi. Wnętrze samochodu cechuje się wysoką jakością wykonania oraz bogatym wyposażeniem, które może zawierać między innymi system multimedialny z ekranem dotykowym, kamerę cofania, system audio premium, klimatyzację automatyczną czy skórzaną tapicerkę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

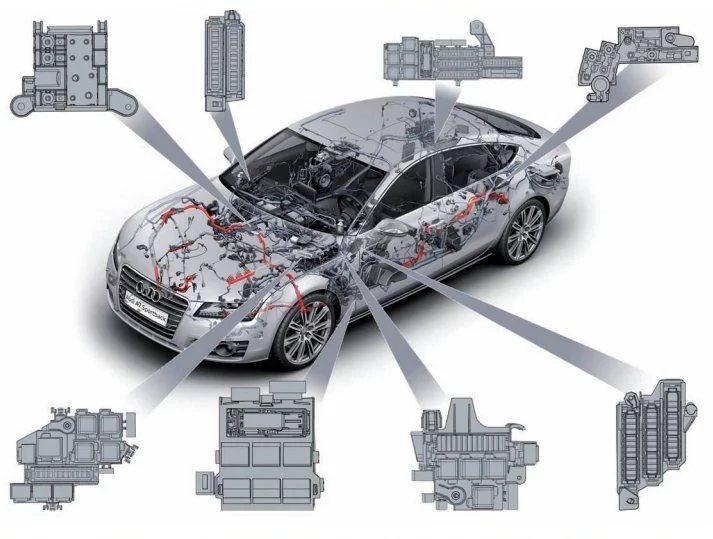

Lokalizacje

Audi A7 i S7 4G8 (2014-2015) - schematy bezpieczników i przekaźników

  • Rozdzielacz elektryczny w komorze rozprężnej. Zainstalowane w nim bezpieczniki dostarczają napięcie do sterowników wentylatorów chłodnicy. Rozdzielacz jest również punktem połączenia dla przewodu.
  • Skrzynka bezpieczników i przekaźników po prawej stronie panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SC”. Klient ma dostęp do tych bezpieczników po zdjęciu bocznej osłony na przednim panelu.
  • Skrzynka bezpieczników / przekaźników i koncentrator magistrali CAN  w bagażniku po prawej stronie. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SF”. Klient może uzyskać dostęp do tych bezpieczników po wyjęciu schowka w tylnej prawej części bagażnika.
  • Główna skrzynka bezpieczników  na dodatnim zacisku akumulatora. Z tą skrzynką bezpiecznikową połączone jest urządzenie awaryjnego wyłączania akumulatora.
  • Skrzynka bezpieczników i przekaźników  w komorze wyrównawczej po stronie kierowcy (E-Box)  (pod zbiornikiem spryskiwacza). Pokrywa tej
    skrzynki bezpieczników służy również jako wspornik jednostki sterującej silnika. Ta skrzynka bezpieczników jest również nazywana
    skrzynką elektroniczną; znajdujące się w nim bezpieczniki są wskazane na schemacie elektrycznym „SA”.
  • Skrzynka przyłączeniowa i koncentrator węzła  magistrali CAN na  dole lewego słupka A.
  • Skrzynka bezpieczników i przekaźników  w obszarze pokładowej jednostki sterującej zasilaniem (pod tablicą rozdzielczą w przestrzeni na nogi po stronie kierowcy). Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SD”.
  • Skrzynka  bezpieczników i przekaźników po lewej stronie  panelu przedniego. Zainstalowane w nim bezpieczniki są wskazane na schemacie elektrycznym „SB”. Klient ma dostęp do tych bezpieczników po zdjęciu bocznej osłony na przednim panelu.
Zobacz także:  Audi A6 C5 (1997-2005) - schematy bezpieczników i przekaźników



Przedział pasażerski

W kabinie znajdują się dwa bloki bezpieczników z przodu po lewej i prawej stronie kokpitu.

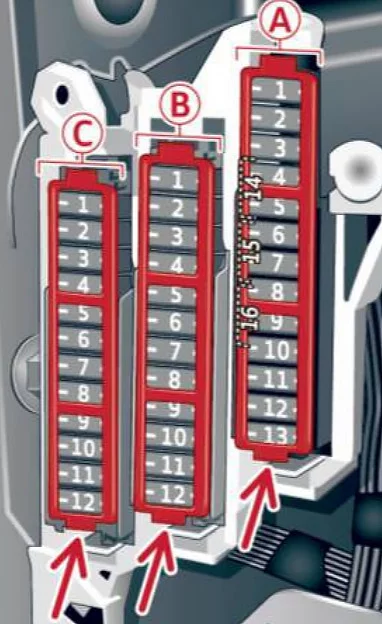

Skrzynka bezpieczników lewej tablicy rozdzielczej

Audi A7 i S7 4G8 (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Panel bezpieczników A (czarny)
1 Panel przełączników, elektromechaniczny hamulec postojowy, ogrzewanie siedzenia, wspomaganie rozruchu, moduł sterujący 5
2 Automatycznie przyciemniane wewnętrzne lusterko wsteczne, klakson 5
3 Układ wydechowy (silnik Diesla) 10
4 Czujnik układu kontroli zawieszenia 5
5 Moduł elektronicznej kontroli stabilizacji (ESC). 5
6 Kontrola klimatu 5
7 Adaptacyjny tempomat 10
8 Moduł sterujący poduszki powietrznej, system czujników przedniego siedzenia pasażera 5
9 Wejście 5
10 HomeLink (mechanizm otwierania drzwi garażowych), moduł sterujący systemem noktowizyjnym 5
11 Przetwarzanie obrazu (aktywny asystent pasa ruchu, adaptacyjny tempomat) 10
12 Dynamiczne sterowanie 5
13 Zacisk 15 na tablicy rozdzielczej 15
14 Terminal 15 w bagażniku 30
15 Terminal 15 (silnik) 15
16 Rozrusznik 40
Panel bezpieczników B (brązowy)
1 Wejście 5
2 Kontrola klimatu 10
3 Moduł elektronicznej kontroli stabilizacji (ESC). 10
4 Drzwi przednie (strona kierowcy) 30
5 Elektryczna regulacja fotela ( fotel kierowcy ) 7,5
6 Dynamiczne sterowanie 35
7 szyberdach 20
8 Moduł sterujący tylnych drzwi (po stronie kierowcy) 15
9 Podparcie odcinka lędźwiowego (Przedni fotel pasażera ) 5
10 System monitorowania ciśnienia opon 5
11 Szyberdach, tylny spojler (Sportback) 20
12 Moduł sterujący drzwiami kierowcy 15
Panel bezpieczników C (czerwony)
2 Pompa paliwowa 25
3 Czujnik światła hamowania/system czujników pedału hamulca 5/5
4 Moduł sterujący AdBlue (Diesel)/ Akustyka silnika 5/7,5
5 Moduł sterujący lewych tylnych drzwi 30
6 Elektryczna regulacja siedzenia ( siedzenie pasażera ) 7,5
7 Klakson 15
8 Silnik wycieraczek 30
9 Czujnik światła/deszczu, grzałka do kamery wideo w przedniej szybie 5
10 Podparcie odcinka lędźwiowego ( fotel kierowcy ) 5
11 Moduł sterujący przednich drzwi pasażera 15
12 Moduł sterujący prawych tylnych drzwi 15

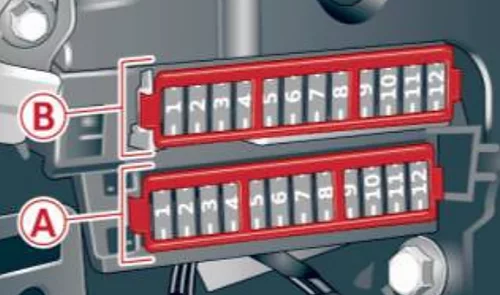

Skrzynka bezpieczników prawego panelu przyrządów

Zobacz także:  Audi Q8 (2019-2022) - schematy bezpieczników i przekaźników

Audi A7 i S7 4G8 (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Panel bezpieczników A (czarny)
1 Wyświetlacz przezierny 5
2 Wyświetlacz MMI 5
3 Zmieniarka CD/DVD 5
4 Jednostka/napędy MMI 7,5
5 Czytnik kart chipowych (nie we wszystkich krajach) 5
6 Klaster instrumentów 5
7 Moduł przełącznika kolumny kierownicy 5
8 Regulacja zasięgu reflektorów / adaptacyjny system oświetlenia 5/7,5
10 Lewy reflektor (reflektor ze światłem adaptacyjnym) 7,5
11 Dodatkowa grzałka 5
Panel bezpieczników B (brązowy)
1 Kontrola klimatu 10
2 Dmuchawa układu klimatyzacji 40
3 Interfejs diagnostyczny 10
4 Elektryczna blokada zapłonu 5
5 Regulacja kolumny wspomagania kierownicy 5
6 Moduł przełącznika kolumny kierownicy 10
7 Regulacja kolumny wspomagania kierownicy 25
8 Przełącznik światła 5

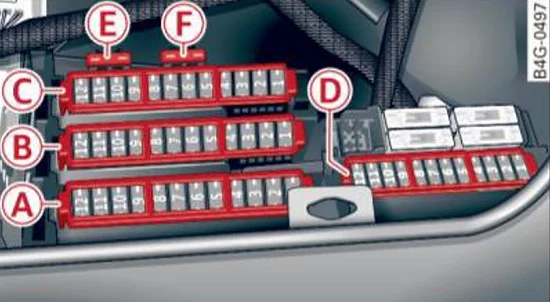

Numer Opis Ampery [A]
Panel bezpieczników A (czarny)
4 Elektromechaniczny hamulec postojowy 30
5 Elektromechaniczny hamulec postojowy 30
6 Drzwi przednie (strona pasażera z przodu) 30
7 Tylne oświetlenie zewnętrzne 30
8 Tylna osłona przeciwsłoneczna, wspomaganie zamykania, zamek bagażnika, komfortowy kluczyk, START ENGINE STOP, pokrywa wlewu paliwa 20
9 Elektryczna regulacja siedzenia 15
10 System parkowania 5
11 Ogrzewanie tylnych siedzeń 30
Panel bezpieczników B (czerwony)
1 Lewy napinacz paska bezpieczeństwa 25
2 Prawy napinacz paska bezpieczeństwa 25
3 Gniazdko/zapalniczka 20
4 Gniazdo elektryczne 20
5 Elektromechaniczny hamulec postojowy 5
6 Adaptacyjne zawieszenie pneumatyczne 15
7 Tylne drzwi (strona pasażera z przodu) 30
8 Tylne oświetlenie zewnętrzne 30
9 Moduł sterujący pokrywą bagażnika 30
10 Telefon 5
11 Wzmacniacz dźwięku 30
12 Tylny spojler (Sportback) 20
Panel bezpieczników C (brązowy)
1 Odbiornik radiowy, wzmacniacz dźwięku / jednostka/napędy MMI 30/20
2 System wykrywania wycieków ze zbiornika S
4 Moduł sterujący AEM/moduł akumulatora 10/15
6 Wentylator baterii 35
7 Odbiornik radiowy 7,5
8 Rozrywka dla tylnych siedzeń 7,5
9 Automatycznie przyciemniane wewnętrzne lusterko wsteczne/moduł akumulatora 5/15
10 System parkowania 5
Panel bezpieczników D (zielony)
1 Presens 5
2 Elektromechaniczny hamulec postojowy 5
3 Adaptacyjne zawieszenie pneumatyczne 5
4 Automatyczna skrzynia 7,5
5 System parkowania 5
6 Rozrywka dla tylnych siedzeń 5
7 System Start-Stop 5
8 Asysta boczna 5
9 Bramka, moduł sterujący układem elektrycznym pojazdu 1 5
10 Sportowy mechanizm różnicowy 5
Panel bezpieczników E (czarny)
1 2014: nieużywany;
2015: Tylne siedzenia
20
Panel bezpieczników F (czarny)
1 Otwieranie pokrywy bagażnika aktywowane ruchem 1
