Volvo XC90 (2004) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2004.

Rocznik 2004 Volvo XC90 to kontynuacja pierwszej generacji tego dużego luksusowego SUV-a, który wprowadził kilka aktualizacji i ulepszeń względem poprzedniego rocznika. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2004:

Design: Wizualnie XC90 (2004) zachowało charakterystyczny skandynawski design marki Volvo. Model ten kontynuował prosty i elegancki wygląd, z wyraźnym trapezoidalnym grillem oraz charakterystycznymi reflektorami. Warianty wyposażeniowe obejmowały wersje Premium oraz T6.
Wnętrze: Wnętrze XC90 (2004) pozostało przestronne i komfortowe, z możliwością pomieszczenia do siedmiu pasażerów w trzech rzędach siedzeń. Wysokiej jakości materiały wykończeniowe nadal były znakiem rozpoznawczym wnętrza.
Technologia: W roku 2004 XC90 oferowało zaawansowane systemy bezpieczeństwa, takie jak systemy antykolizyjne i boczne poduszki powietrzne. Opcje technologiczne obejmowały system nawigacji oraz zaawansowany system audio.
Silniki: Model ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Najważniejszym silnikiem w ofercie był nadal turbodoładowany silnik benzynowy o oznaczeniu T6.
Bezpieczeństwo: Volvo nadal skupiało się na zapewnieniu wysokiego poziomu bezpieczeństwa. XC90 (2004) wyposażone było w wiele zaawansowanych systemów bezpieczeństwa, co pomogło mu zdobyć dobre oceny w testach zderzeniowych.
Ekologia: W tamtych czasach, kwestie związane z ekologią nie były tak istotne, jak obecnie. Jednak Volvo nadal starało się ograniczać emisję spalin i zużycie paliwa.

Zobacz także: Volvo V70 i XC70 (2011) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

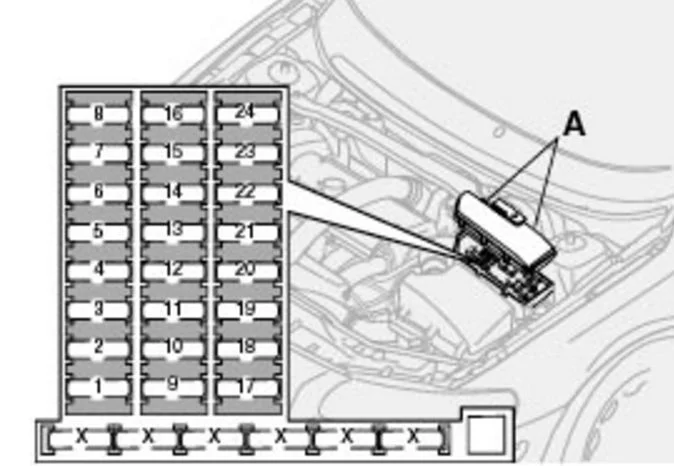

Komora silnika

Volvo XC90 (2004) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Akcesoria	25
2	—	—
3	—	—
4	Czujniki tlenu	20
5	Nagrzewnica wentylacji skrzyni korbowej, elektrozawory	10
6	Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze	15
7	—	—
8	Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej	10
9	Klakson	15
10	Spryskiwacz tylnej klapy	10
11	Sprężarka klimatyzacji, cewki zapłonowe	20
12	Styk światła hamowania	5
13	Wycieraczki	25
14	ABS/DSTC	30
15	Spryskiwacz reflektorów	35
16	Spryskiwacze szyb	15
17	Światła mijania, prawe	10
18	Światła mijania, lewe	10
19	ABS/DSTC	30
20	Światła drogowe, lewe	15
21	Światła drogowe, w prawo	15
22	Rozrusznik	25
23	Moduł sterujący silnika, przekaźnik silnika	5
24	—	—

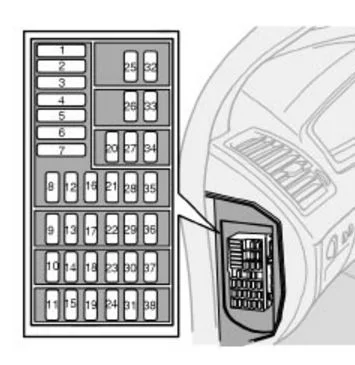

Przedział pasażerski (na krawędzi deski rozdzielczej)

Zobacz także: Volvo C70 (1998) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Dmuchawa – system grzewczy	30
2	Wzmacniacz dźwięku	30
3	Fotel kierowcy sterowany elektrycznie	30
4	Elektryczny fotel pasażera (opcja)	30
5	Drzwi kierowcy – centralny zamek, elektryczne szyby, lusterko wsteczne	25
6	Drzwi pasażera z przodu – centralny zamek, elektryczne szyby, lusterko boczne	25
7	Boczne tylne drzwi – elektrycznie sterowane szyby, zabezpieczenia przed dziećmi	30
8	—	—
9	—	—
10	Elektryczny fotel pasażera	5
11	Gniazdko elektryczne 12V	7,5
12	Wyłącznik zapłonu (30-zasilania), centralny moduł elektroniczny, przekaźnik rozrusznika, SRS, pierścień anteny, system zarządzania silnikiem	10
13	—	—
14	Moduł elektroniczny (sufit), oświetlenie dodatkowe (sufit)	10
15	—	—
16	Wspomaganie kierownicy zależne od prędkości (tylko T6), pompa próżniowa	15
17	ABS/DSTC	5
18	Podgrzewany fotel kierowcy (opcja)	15
19	Podgrzewane siedzenie pasażera z przodu (opcja)	15
20	System informacyjno-rozrywkowy	10
21	Przekaźnik przedłużony zasilanie D1: układ klimatyzacji, elektryczny fotel kierowcy, tablica przyrządów	10
22	Moduł włącznika reflektorów, układ klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy	5
23	Kierunkowskazy	20
24	Automatyczna skrzynia biegów – blokada zmiany biegów, przedłużony posuw D2	10
25	Pompa paliwowa	15
26	Szyberdach (opcja)	15
27	Centralny moduł elektroniczny, oświetlenie lusterka kosmetycznego, oświetlenie dodatkowe, oświetlenie schowka na rękawiczki, syrena alarmowa*	10
28	Syrena alarmowa*	5
29	—	—
30	Światła dzienne	10
31	Światła dzienne	10
32	Lewe przednie/tylne światła postojowe	7,5
33	Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej	7,5
34	Przednie światła przeciwmgielne	15
35	—	—
36	Reflektory świateł drogowych	20
37	System nawigacji (opcja), odtwarzacz DVD	10
38	Światła mijania, reflektory Bi-Xenon (opcja)	15
* Należy pamiętać, że jeśli te bezpieczniki nie są nienaruszone lub zostały usunięte, alarm nie włączy się.

Zobacz także: Volvo V40 (2002) - schematy bezpieczników i przekaźników

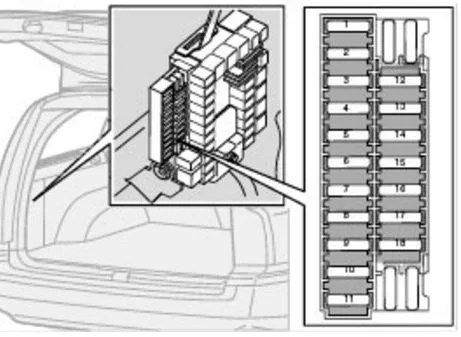

Bagażnik

Numer	Opis	Ampery [A]
1	Tylny moduł elektryczny, oświetlenie przedziału ładunkowego	10
2	Tylne światło przeciwmgielne	10
3	Światła stopu	15
4	Światła zapasowe	10
5	Odszraniacz tylnej szyby, przekaźnik 15I – akcesoria (tył)	5
6	Zwalnianie tylnej klapy	10
7	Gniazdko elektryczne 12V w bagażniku	15
8	Tylne drzwi/tylna klapa z centralnym zamkiem, klapka wlewu paliwa	20
9	Zaczep przyczepy (30 pasz)	15
10	Antena	5
11	Moduł sterowania akcesoriami (AEM)	15
12	Spryskiwacz – szyba tylnej klapy	15
13	Subwoofer/klimatyzacja z tyłu (opcja)	15
14	Światła stopu	7,5
15	Zaczep przyczepy (zasilanie 15I), system ostrzegania o cofaniu (opcja)	20
16	—	—
17	Moduł sterujący napędu na wszystkie koła	7,5
18	—	—
