W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2002, 2003.

Volvo XC90 (2002-2003) to pierwsza generacja tego dużego luksusowego SUV-a produkowanego przez szwedzką markę Volvo. Model ten został wprowadzony na rynek w 2002 roku i odegrał ważną rolę w rozwijaniu segmentu luksusowych SUV-ów. Oto kilka kluczowych informacji na temat Volvo XC90 z tych lat:

  1. Premiera: Volvo XC90 zadebiutowało w 2002 roku i było pierwszym SUV-em w historii marki Volvo. Model ten był dostępny w różnych wariantach wyposażenia, włączając w to wersje bazową, Premium oraz Executive.
  2. Design: Volvo XC90 (2002-2003) cechował się charakterystycznym, prostym designem, który był znakiem rozpoznawczym marki Volvo. Miał on wyraziste reflektory, trapezoidalny grill i wysokiej jakości materiały wykończeniowe.
  3. Wnętrze: Wnętrze XC90 było przestronne i oferowało miejsce dla siedmiu pasażerów, co było innowacyjnym rozwiązaniem na rynku SUV-ów tego czasu. Luksusowe materiały wykończeniowe i wysoka jakość wykonania były charakterystyczne dla wnętrza.
  4. Technologia: W swoim czasie Volvo XC90 było jednym z pierwszych SUV-ów, które oferowały zaawansowane systemy bezpieczeństwa, takie jak systemy antykolizyjne i boczne poduszki powietrzne. Był również dostępny z systemem nawigacji i zaawansowanym systemem audio.
  5. Silniki: Model ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Najważniejszym silnikiem w ofercie był turbodoładowany silnik benzynowy o oznaczeniu T6, który zapewniał dobry poziom osiągów.
  6. Ekologia: W tamtych czasach kwestie związane z ekologią i efektywnością energetyczną nie były tak istotne, jak obecnie. Jednak Volvo XC90 (2002-2003) nadal starało się dbać o emisję spalin i zużycie paliwa.
  7. Popularność: Volvo XC90 cieszyło się dużą popularnością wśród klientów poszukujących luksusowego SUV-a, który oferował przestronność, wygodę i zaawansowane rozwiązania bezpieczeństwa.
Zobacz także:  Volvo S80 (2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

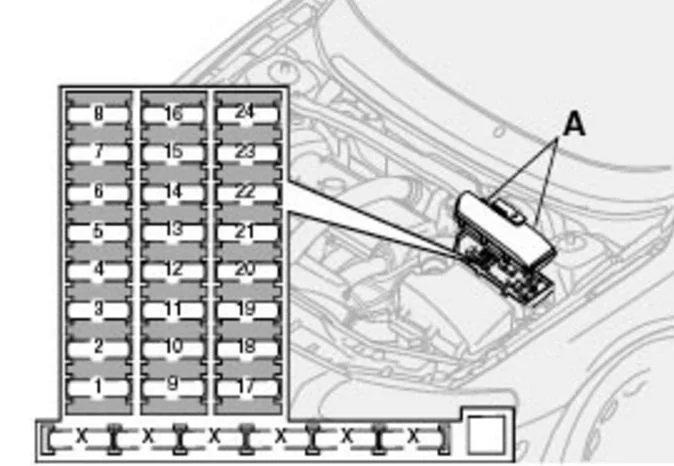

Komora silnika

Volvo XC90 (2002-2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akcesoria 25
2
3 Pompa próżniowa 15
4 Czujniki tlenu 20
5 Nagrzewnica wentylacji skrzyni korbowej, elektrozawory 10
6 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze 15
7
8 Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej 10
9 Klakson 15
10 Spryskiwacz tylnej klapy 10
11 Sprężarka klimatyzacji, cewki zapłonowe 20
12 Styk światła hamowania 5
13 Wycieraczki 25
14 ABS/DSTC 30
15 Spryskiwacz reflektorów 35
16 Spryskiwacze szyb 15
17 Światła mijania, prawe 10
18 Światła mijania, lewe 10
19 ABS/DSTC 30
20 Światła drogowe, lewe 15
21 Światła drogowe, w prawo 15
22 Rozrusznik 25
23 Moduł sterujący silnika, przekaźnik silnika 5
24
Zobacz także:  Volvo C70 (2010-2013) - schematy bezpieczników i przekaźników

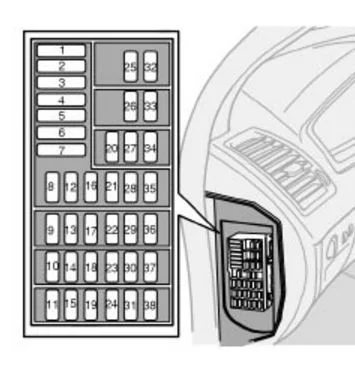

Przedział pasażerski (na krawędzi deski rozdzielczej)

Volvo XC90 (2002-2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Dmuchawa – system grzewczy 30
2 Wzmacniacz dźwięku 30
3 Fotel kierowcy sterowany elektrycznie 30
4 Elektryczny fotel pasażera (opcja) 30
5 Drzwi kierowcy – centralny zamek, elektryczne szyby, lusterko wsteczne 25
6 Drzwi pasażera z przodu – centralny zamek, elektryczne szyby, lusterko boczne 25
7 Boczne tylne drzwi – elektrycznie sterowane szyby, zabezpieczenia przed dziećmi 30
8
9
10 Elektryczny fotel pasażera 5
11 Gniazdko elektryczne 12V 7,5
12 Wyłącznik zapłonu (30-zasilania), centralny moduł elektroniczny, przekaźnik rozrusznika, SRS, pierścień anteny, system zarządzania silnikiem 10
13
14 Moduł elektroniczny (sufit), oświetlenie dodatkowe (sufit) 10
15
16 Wspomaganie kierownicy zależne od prędkości (tylko T6) 5
17 ABS/DSTC 5
18 Podgrzewany fotel kierowcy (opcja) 15
19 Podgrzewane siedzenie pasażera z przodu (opcja) 15
20 System informacyjno-rozrywkowy 10
21 Przekaźnik przedłużony zasilanie D1: układ klimatyzacji, elektryczny fotel kierowcy, tablica przyrządów 10
22 Moduł włącznika reflektorów, układ klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy 5
23 Kierunkowskazy 20
24 Automatyczna skrzynia biegów – blokada zmiany biegów, przedłużony posuw D2 10
25 Pompa paliwowa 15
26 Szyberdach (opcja) 15
27 Centralny moduł elektroniczny, oświetlenie lusterka kosmetycznego, oświetlenie dodatkowe, oświetlenie schowka na rękawiczki, syrena alarmowa* 10
28 Syrena alarmowa* 5
29
30 Światła dzienne 10
31 Światła dzienne 10
32 Lewe przednie/tylne światła postojowe 7,5
33 Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej 7,5
34 Przednie światła przeciwmgielne 15
35
36 Reflektory świateł drogowych 20
37 System nawigacji (opcja), odtwarzacz DVD 10
38 Światła mijania, reflektory Bi-Xenon (opcja) 15
* Należy pamiętać, że jeśli te bezpieczniki nie są nienaruszone lub zostały usunięte, alarm nie włączy się.
Zobacz także:  Volvo S80 (2003) - schematy bezpieczników i przekaźników

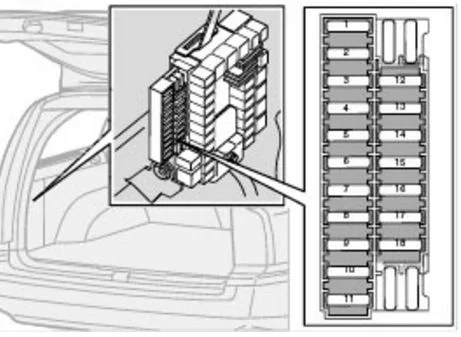

Bagażnik

Volvo XC90 (2002-2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Tylny moduł elektryczny, oświetlenie przedziału ładunkowego 10
2 Tylne światło przeciwmgielne 10
3 Światła stopu 15
4 Światła zapasowe 10
5 Odszraniacz tylnej szyby, przekaźnik 15I – akcesoria (tył) 5
6 Zwalnianie tylnej klapy bagażnika 10
7 Gniazdko elektryczne 12V w bagażniku 15
8 Tylne drzwi/tylna klapa z centralnym zamkiem, klapka wlewu paliwa 20
9 Zaczep przyczepy (30 pasz) 15
10 Antena 5
11 Moduł sterowania akcesoriami (AEM) 15
12 Spryskiwacz – szyba tylnej klapy 15
13 Subwoofer/klimatyzacja z tyłu (opcja) 15
14 Światła stopu 7,5
15 Zaczep przyczepy (zasilanie 15I), system ostrzegania o cofaniu (opcja) 20
16
17 Moduł sterujący napędu na wszystkie koła 7,5
18
