Volvo V70 i XC70 (2013) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2013.

Sprawdzanie oraz wymiana bezpieczników Volvo V70 i XC70 (2013)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Volvo V70 i XC70 (2013)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki w komorze silnika Volvo V70 i XC70 (2013)

A – Komora silnika, górna

B – Komora silnika, przód

C – Komora silnika, dolna

Volvo V70 i XC70 (2013) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wyłącznik obwodu	50
2	Wyłącznik obwodu	50
3	Wyłącznik obwodu	60
4	Wyłącznik obwodu	60
5	Wyłącznik obwodu	60
6	—	—
7	—	—
8	Przednia szyba*	40
9	Wycieraczki	30
10	—	—
11	Dmuchawa układu klimatyzacji	40
12	—
13	Pompa ABS	40
14	Zawory ABS	20
15	—	—
16	Poziomowanie reflektorów Active Bending Lights*	10
17	Centralny moduł elektryczny	20
18	ABS	5
19	Siła kierowania zależna od prędkości*	5
20	Moduł sterujący silnika (ECM), skrzynia biegów, SRS	10
21	Podgrzewane dysze spryskiwaczy*	10
22	—	—
23	Panel oświetleniowy	5
24	—	—
25	—	—
26	—	—
27	Przekaźnik – skrzynka komory silnika	5
28	Światła dodatkowe*	20
29	Klakson	15
30	Moduł sterujący silnika (ECM)	10
31	Moduł sterujący automatycznej skrzyni biegów	15
32	Sprężarka klimatyzacji	15
33	Cewki-sprężarka klimatyzacji	5
34	Przekaźnik rozrusznika	30
35	Cewki zapłonowe, kondensator	20
36	Moduł sterujący silnika	10
37	Układ wtryskowy, miernik masy powietrza, moduł sterujący silnika	15
38	Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika (6-cyl.), solenoidy (tylko 6-cyl. bez turbosprężarki)	10
39	Zawór EVAP, podgrzewana sonda lambda	15
40	—	—
41	Wykrywanie wycieku paliwa	5
42	—	—
43	Wentylator chłodzący	80
44	Elektrohydrauliczne wspomaganie kierownicy	100

Bezpieczniki w schowku Volvo V70 i XC70 (2013)

Skrzynka bezpieczników A : Bezpieczniki ogólne

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer	Opis	Ampery [A]
1	Wyłącznik automatyczny systemu audio-nawigacyjnego i bezpieczników 16-20	40
2	—	—
3	—	—
4	—	—
5	—	—
6	—	—
7	Gniazdo 12 V (przestrzeń bagażowa)	15
8	Sterowanie w drzwiach kierowcy	20
9	Elementy sterujące w drzwiach pasażera z przodu	20
10	Elementy sterujące w prawych tylnych drzwiach pasażera	20
11	Elementy sterujące w lewych tylnych drzwiach pasażera	20
12	Bezkluczykowy napęd*	20
13	Elektrycznie sterowany fotel kierowcy*	20
14	Fotel pasażera z przodu sterowany elektrycznie*	20
15	Składane zagłówki tylnych siedzeń*	15
16	Moduł sterujący systemu audio-nawigacyjnego	5
17	System informacyjno-rozrywkowy: wzmacniacz, radio satelitarne SiriusXM™*	10
18	System informacyjno-rozrywkowy	15
19	Zestaw głośnomówiący Bluetooth	5
20	System rozrywki dla tylnych siedzeń (RSE)*	7,5
21	Elektrycznie sterowany szyberdach* Dodatkowe oświetlenie, czujnik układu klimatyzacji	5
22	Gniazda 12-woltowe	15
23	Podgrzewane tylne siedzenie* (po stronie pasażera)	15
24	Podgrzewane tylne siedzenie* (po stronie kierowcy)	15
25	—	—
26	Podgrzewane siedzenie pasażera z przodu*	15
27	Podgrzewany fotel kierowcy*	15
28	Wspomaganie parkowania, moduł sterujący zaczepu przyczepy, kamera wspomagania parkowania*	5
29	Moduł sterujący napędu na wszystkie koła*	15
30	Aktywny system podwozia*	10

Pozycje: skrzynka bezpieczników B

Numer	Opis	Ampery [A]
1	Wycieraczka tylnej klapy	15
2	—	—
3	Przednie dodatkowe oświetlenie, sterowanie elektrycznie sterowanymi szybami w drzwiach kierowcy, elektrycznie sterowane fotele, bezprzewodowy system sterowania HomeLInk®	7,5
4	Wyświetlacz informacyjny tablicy rozdzielczej	5
5	Adaptacyjny tempomat/ostrzeżenie przed kolizją*	10
6	Oświetlenie dodatkowe, czujnik deszczu*	7,5
7	Moduł kierownicy	7,5
8	Centralny zamek: pokrywa wlewu paliwa	10
9	Spryskiwacz szyby tylnej	15
10	Spryskiwacze szyb	15
11	Odblokowanie tylnej klapy	10
12	Elektrycznie składane zewnętrzne zagłówki tylnych siedzeń*	10
13	Pompa paliwowa	20
14	Panel sterowania systemu grzewczego Alarmowy czujnik ruchu*	5
15	—	—
16	Alarm, pokładowy system diagnostyczny	5
17	—	—
18	System poduszek powietrznych, czujnik masy pasażera	10
19	System ostrzegania przed kolizją*	5
20	Pedał gazu, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia*	7,5
21	—	—
22	Światła stopu	5
23	Elektryczny szyberdach*	20
24	Immobilizer	5

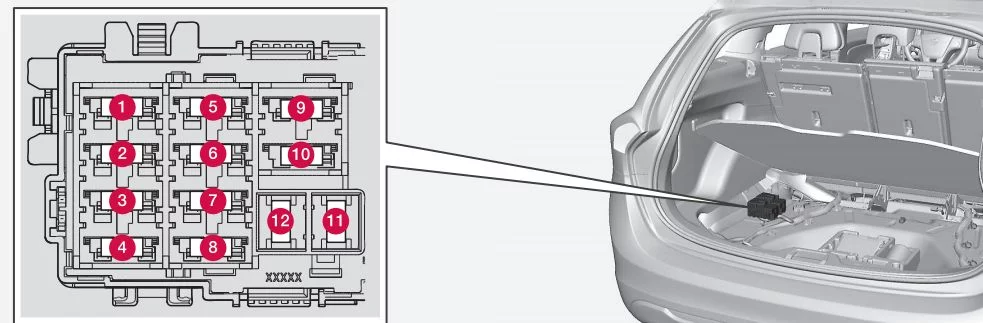

Bezpieczniki w bagażniku Volvo V70 i XC70 (2013)

Numer	Opis	Ampery [A]
1	Elektryczny hamulec postojowy (lewa strona)	30
2	Elektryczny hamulec postojowy (prawa strona)	30
3	Ogrzewana tylna szyba	30
4	Gniazdo przyczepy 2*	15
5	Elektrycznie sterowana tylna klapa*	20
6	—	—
7	—	—
8	—	—
9	—	—
10	—	—
11	Gniazdo przyczepy 1*	40
12	—	—

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
