W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2014.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Bezpieczniki – komora silnika
A – Komora silnika, górna
B – Komora silnika, przód
C – Komora silnika, dolna
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu | 50 |
| 2 | Wyłącznik obwodu | 50 |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| 5 | Wyłącznik obwodu | 60 |
| 6 | — | — |
| 7 | — | — |
| 8 | Przednia szyba* | 40 |
| 9 | Wycieraczki | 30 |
| 10 | — | — |
| 11 | Dmuchawa układu klimatyzacji | 40 |
| 12 | — | |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | — | — |
| 16 | Poziomowanie reflektorów Active Bending Lights* | 10 |
| 17 | Centralny moduł elektryczny (pod schowkiem) | 20 |
| 18 | ABS | 5 |
| 19 | Siła kierowania zależna od prędkości* | 5 |
| 20 | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | 10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | — | — |
| 23 | Panel oświetleniowy | 5 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | Przekaźnik – skrzynka komory silnika | 5 |
| 28 | Światła dodatkowe* | 20 |
| 29 | Klakson | 15 |
| 30 | Moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący automatycznej skrzyni biegów | 15 |
| 32 | Sprężarka klimatyzacji | 15 |
| 33 | Cewki-sprężarka klimatyzacji | 5 |
| 34 | Przekaźnik rozrusznika | 30 |
| 35 | Cewki zapłonowe, kondensator | 20 |
| 36 | Moduł sterujący silnika | 10 |
| 37 | Układ wtryskowy, miernik masy powietrza, moduł sterujący silnika | 15 |
| 38 | Sprężarka klimatyzacji, zawory silnika, moduł sterujący silnika (6-cyl.), elektromagnesy (tylko 6-cyl. bez turbosprężarki) | 10 |
| 39 | Zawór EVAP, podgrzewana sonda lambda | 15 |
| 40 | — | — |
| 41 | Wykrywanie wycieku paliwa | 5 |
| 42 | — | — |
| 43 | Wentylator chłodzący | 80 |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |
Bezpieczniki w schowku
Skrzynka bezpieczników A : Bezpieczniki ogólne
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego
Pozycje: skrzynka bezpieczników A
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik automatyczny systemu audio-nawigacyjnego i bezpieczników 16-20 | 40 |
| 2 | — | — |
| 3 | — | — |
| 4 | Elektrycznie podgrzewana kierownica* | 10 |
| 5 | — | — |
| 6 | — | — |
| 7 | Gniazdo 12 V (przestrzeń bagażowa) | 15 |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Elementy sterujące w drzwiach pasażera z przodu | 20 |
| 10 | Elementy sterujące w prawych tylnych drzwiach pasażera | 20 |
| 11 | Elementy sterujące w lewych tylnych drzwiach pasażera | 20 |
| 12 | Bezkluczykowy napęd* | 20 |
| 13 | Elektrycznie sterowany fotel kierowcy* | 20 |
| 14 | Fotel pasażera z przodu sterowany elektrycznie* | 20 |
| 15 | — | — |
| 16 | Moduł sterujący systemu audio-nawigacyjnego | 5 |
| 17 | System informacyjno-rozrywkowy: wzmacniacz, radio satelitarne SiriusXM™* | 10 |
| 18 | System informacyjno-rozrywkowy | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | System rozrywki dla tylnych siedzeń (RSE)* | 7,5 |
| 21 | Elektrycznie sterowany szyberdach* Dodatkowe oświetlenie, czujnik układu klimatyzacji | 5 |
| 22 | Gniazda 12-woltowe | 15 |
| 23 | Podgrzewane tylne siedzenie* (po stronie pasażera) | 15 |
| 24 | Podgrzewane tylne siedzenie* (po stronie kierowcy) | 15 |
| 25 | — | — |
| 26 | Podgrzewane siedzenie pasażera z przodu* | 15 |
| 27 | Podgrzewany fotel kierowcy* | 15 |
| 28 | Wspomaganie parkowania*, moduł sterujący zaczepu przyczepy*, kamera wspomagania parkowania* | 5 |
| 29 | Moduł sterujący napędu na wszystkie koła* | 15 |
| 30 | Aktywny system podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Numer | Opis | Ampery [A] |
| 1 | Wycieraczka tylnej klapy | 15 |
| 2 | — | — |
| 3 | Przednie dodatkowe oświetlenie, sterowanie elektrycznie sterowanymi szybami w drzwiach kierowcy, elektrycznie sterowane fotele*, bezprzewodowy system sterowania HomeLInk®* | 7,5 |
| 4 | Tablica przyrządów | 5 |
| 5 | Adaptacyjny tempomat/ostrzeżenie przed kolizją* | 10 |
| 6 | Oświetlenie dodatkowe, czujnik deszczu* | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Centralny zamek: pokrywa wlewu paliwa | 10 |
| 9 | Spryskiwacz szyby tylnej | 15 |
| 10 | Spryskiwacze szyb | 15 |
| 11 | Odblokowanie tylnej klapy | 10 |
| 12 | Elektrycznie składane zewnętrzne zagłówki tylnych siedzeń* | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Panel kontrolny systemu klimatyzacji | 5 |
| 15 | — | — |
| 16 | Alarm, pokładowy system diagnostyczny | 5 |
| 17 | Radio satelitarne*, wzmacniacz systemu audio | 10 |
| 18 | System poduszek powietrznych, czujnik masy pasażera | 10 |
| 19 | System ostrzegania przed kolizją* | 5 |
| 20 | Czujnik pedału przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia* | 7,5 |
| 21 | — | — |
| 22 | Światła stopu | 5 |
| 23 | Elektryczny szyberdach* | 20 |
| 24 | Immobilizer | 5 |

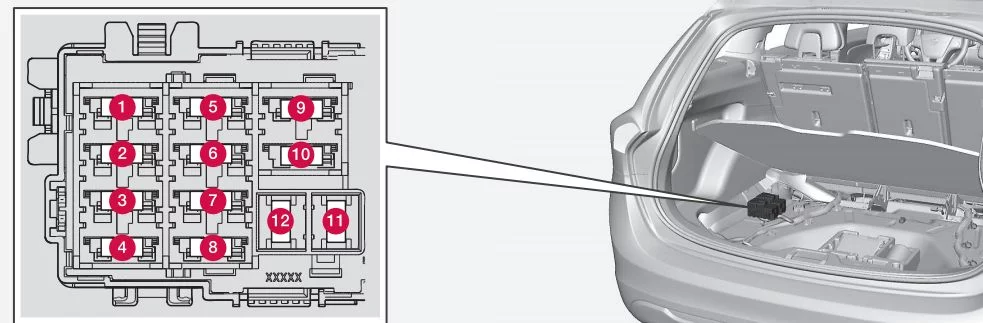

Bezpieczniki w bagażniku
| Numer | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy (lewa strona) | 30 |
| 2 | Elektryczny hamulec postojowy (prawa strona) | 30 |
| 3 | Ogrzewana tylna szyba | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | Elektrycznie sterowana tylna klapa* | 20 |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | — | — |
