W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2004.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

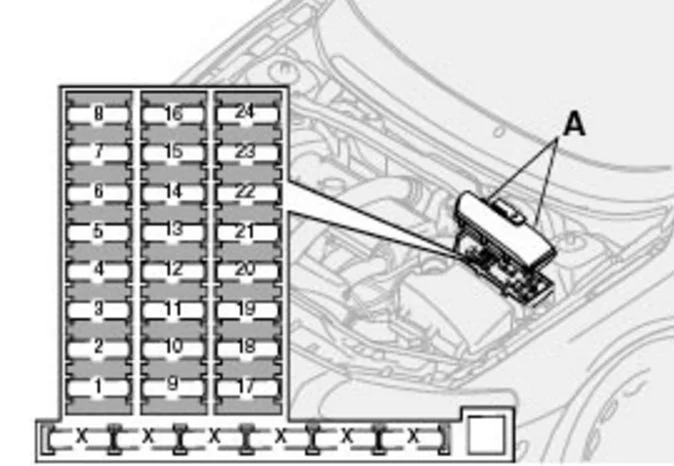

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | Akcesoria | 25 |
| 2 | Światła dodatkowe (opcja) | 20 |
| 3 | — | — |
| 4 | Czujniki tlenu | 20 |
| 5 | Nagrzewnica wentylacji skrzyni korbowej, elektrozawory | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | Moduł przepustnicy | 10 |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej | 10 |
| 9 | Klakson | 15 |
| 10 | Wycieraczka tylnej klapy | 10 |
| 11 | Cewki zapłonowe | 20 |
| 12 | Włącznik świateł hamowania | 5 |
| 13 | Wycieraczki | 25 |
| 14 | ABS/STC/DSTC | 30 |
| 15 | — | — |
| 16 | Spryskiwacze przedniej szyby, wycieraczki/spryskiwacze reflektorów (niektóre modele) | 15 |
| 17 | Światła mijania, prawe | 10 |
| 18 | Światła mijania, lewe | 10 |
| 19 | ABS/STC/DSTC | 30 |
| 20 | Światła drogowe, lewe | 15 |
| 21 | Światła drogowe, w prawo | 15 |
| 22 | Rozrusznik | 25 |
| 23 | Moduł sterujący silnika, przekaźnik silnika | 5 |
| 24 | — | — |

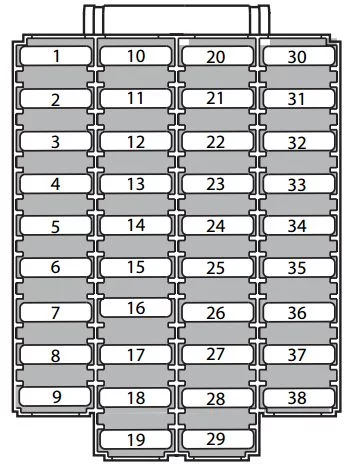

Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Światła mijania | 15 |
| 2 | Reflektory świateł drogowych | 20 |
| 3 | Fotel kierowcy sterowany elektrycznie | 30 |
| 4 | Elektryczny fotel pasażera | 30 |
| 5 | Wspomaganie kierownicy zależne od prędkości, pompa podciśnienia | 15 |
| 6 | — | — |
| 7 | Podgrzewane siedzenie – przednie lewe (opcja) | 15 |
| 8 | Podgrzewane siedzenie – przednie prawe (opcja) | 15 |
| 9 | ABS/STC/DSTC | 5 |
| 10 | Światła dzienne | 10 |
| 11 | Światła dzienne | 10 |
| 12 | Wycieraczki reflektorów (niektóre modele) | 15 |
| 13 | Gniazdko elektryczne 12 V | 15 |
| 14 | Elektryczny fotel pasażera | 5 |
| 15 | System audio VNS | 5 |
| 16 | System nagłośnieniowy | 20 |
| 17 | Wzmacniacz dźwięku | 30 |
| 18 | Przednie światła przeciwmgielne | 15 |
| 19 | Wyświetlacz VNS | 10 |
| 20 | — | — |
| 21 | Automatyczna skrzynia biegów, shiftlock, przedłużony posuw D2 | 10 |
| 22 | Kierunkowskazy | 20 |
| 23 | Moduł włącznika reflektorów, układ klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy | 5 |
| 24 | Przekaźnik dla rozszerzonego zasilania D1: układ klimatyzacji, elektryczny fotel kierowcy, informacje o kierowcy | 10 |
| 25 | Wyłącznik zapłonu, silnik rozrusznika przekaźnika, SRS, moduł sterujący silnika | 10 |
| 26 | Dmuchawa układu klimatyzacji | 30 |
| 27 | — | — |
| 28 | Moduł elektroniczny – oświetlenie dodatkowe | 10 |
| 29 | — | — |
| 30 | Lewe przednie/tylne światła postojowe | 7,5 |
| 31 | Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej | 7,5 |
| 32 | Centralny moduł elektryczny, oświetlenie lusterek kosmetycznych, oświetlenie schowka na rękawiczki, dodatkowe oświetlenie wnętrza | 10 |
| 33 | Pompa paliwowa | 15 |
| 34 | Elektryczny szyberdach | 15 |
| 35 | Centralny zamek, elektryczne szyby – lusterko lewe | 25 |
| 36 | Centralny zamek, elektryczne szyby – lusterko prawe | 25 |
| 37 | Tylne elektryczne szyby | 30 |
| 38 | Syrena alarmowa | 5 |

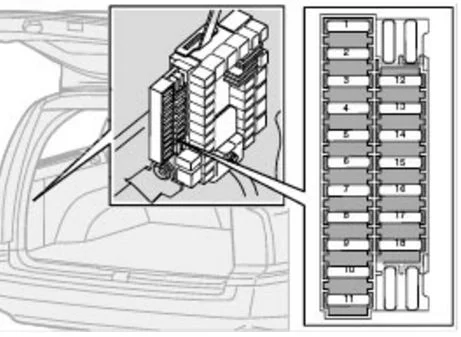

Bezpieczniki w bagażniku
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej
| Numer | Opis | Ampery [A] |
| 1 | Tylny moduł elektryczny, oświetlenie przestrzeni ładunkowej | 10 |
| 2 | Tylne światło przeciwmgielne | 10 |
| 3 | Światła stopu | 15 |
| 4 | Światła zapasowe | 10 |
| 5 | Odszraniacz tylnej szyby, przekaźnik 15I – akcesoria | 5 |
| 6 | Odblokowanie tylnej klapy | 10 |
| 7 | Dodatkowe gniazdo 12 V w przestrzeni bagażowej (opcja) | 15 |
| 8 | Tylne drzwi z centralnym zamkiem/drzwi wlewu paliwa | 20 |
| 9 | Zaczep przyczepy (30 kanałów) | 15 |
| 10 | Zmieniarka CD, VNS | 10 |
| 11 | Moduł sterowania akcesoriami (AEM) | 15 |
| 12 | Wycieraczka tylnej klapy | 15 |
| 13 | Przestrzeń ładunkowa z głośnikiem (subwooferem) – opcja | 15 |
| 14 | Światła stopu | 7,5 |
| 15 | Zaczep przyczepy (zasilanie 15I) | 20 |
| 16 | — | — |
| 17 | Moduł sterujący napędu na wszystkie koła | 7,5 |
| 18 | — | — |
