Volkswagen Golf VII (2012-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa VII z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. Volkswagen Golf VII to siódma generacja popularnego modelu niemieckiej marki, który zadebiutował na rynku w 2012 roku. Samochód zaprojektowano na nowej, modułowej platformie MQB, co pozwoliło na zmniejszenie wagi […]

05/09/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa VII z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

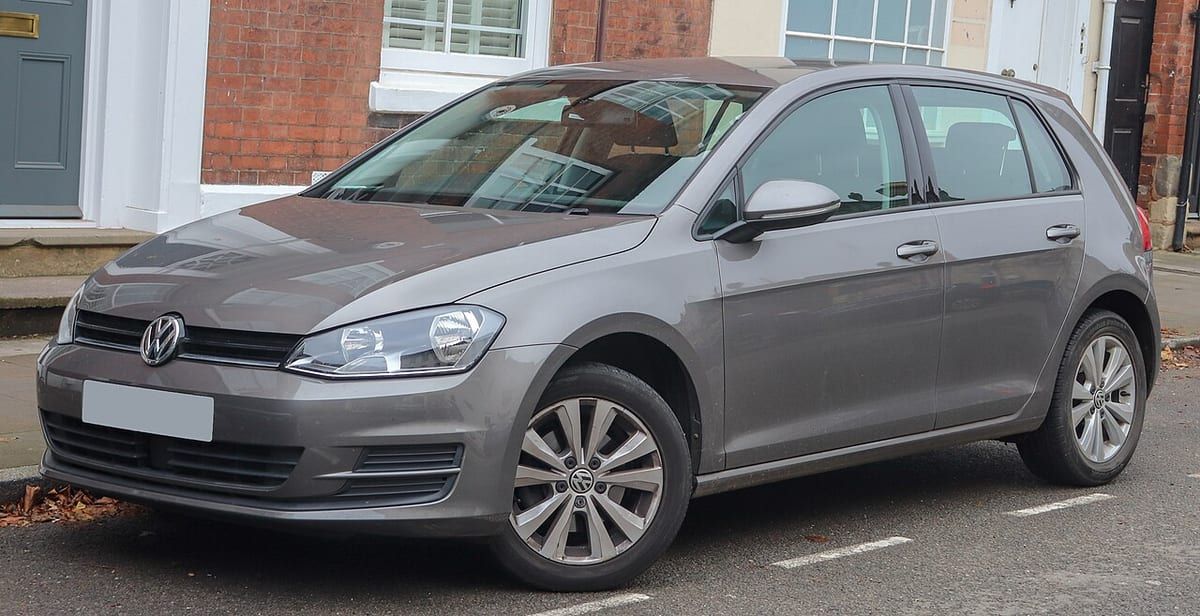

Volkswagen Golf VII to siódma generacja popularnego modelu niemieckiej marki, który zadebiutował na rynku w 2012 roku. Samochód zaprojektowano na nowej, modułowej platformie MQB, co pozwoliło na zmniejszenie wagi pojazdu i zwiększenie przestrzeni w kabinie. Golf VII zyskał też szereg nowoczesnych rozwiązań technologicznych, w tym systemy bezpieczeństwa i asysty kierowcy.

Pod względem stylistycznym, Volkswagen Golf VII otrzymał nowocześniejszy i bardziej aerodynamiczny design, który przypominał w pewnym stopniu poprzednika, ale był bardziej wyrazisty i nowoczesny. Samochód oferowano w wersjach trzy- i pięciodrzwiowej oraz w wersji kombi o nazwie Golf Variant. Wszystkie wersje były dobrze wyposażone, a ich wnętrza charakteryzowały się solidnym wykonaniem i estetyką.

W gamie silnikowej Golfa VII znajdowały się jednostki benzynowe i wysokoprężne, które oferowały różne poziomy mocy i momentu obrotowego. Wersja podstawowa wyposażona była w silnik benzynowy o pojemności 1.2 litra i mocy 85 KM, ale można było wybrać też mocniejsze jednostki o pojemności 1.4 litra i mocy 140 lub 150 KM. Wśród jednostek wysokoprężnych dostępne były silniki o pojemności 1.6 litra i mocy 105 KM oraz 2.0 litra i mocy 150 lub 184 KM.

Volkswagen Golf VII zyskał wiele pochwał za swoje osiągi, komfort i oszczędność paliwa. Samochód oferował dynamiczną jazdę, a jednocześnie był cichy i wygodny. W kabinie znalazło się wiele funkcjonalnych rozwiązań, w tym system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, klimatyzację automatyczną, a także wiele innych opcji, które podnosiły komfort i bezpieczeństwo jazdy.

Podsumowując, Volkswagen Golf VII był kolejnym udanym modelem z popularnej serii niemieckiego producenta. Samochód wyróżniał się nowoczesnym designem, osiągami i komfortem jazdy, a także nowoczesnymi rozwiązaniami technologicznymi. Wraz z wprowadzeniem na rynek Golfa VIII w 2020 roku, model ten stał się jeszcze bardziej dostępny na rynku wtórnym, co stanowi dobrą opcję dla osób poszukujących solidnego i wygodnego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen Passat B5 (1997-2005) - schematy bezpieczników i przekaźników

Lokalizacje



Volkswagen Golf VII (2012-2020) - schematy bezpieczników i przekaźników
Numer Opis
1 Panel bezpieczników -SC-
2 Panel bezpieczników -SB-
3 Panel bezpieczników -SA-

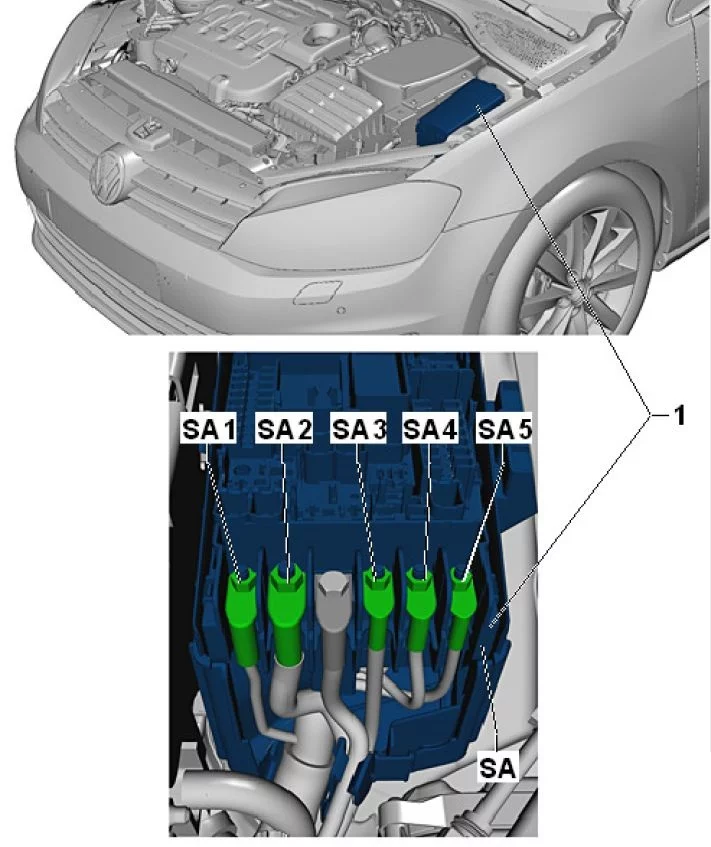

Komora silnika

-SA-

Volkswagen Golf VII (2012-2020) - schematy bezpieczników i przekaźników
Numer Oznaczenie na schemacie Ampery [A] Opis Terminal
J Bezpiecznik 1 na panelu bezpieczników A -SA1- 100 Bezpieczniki Zasilanie:
-SC4- …-SC14-
-SC30-
-SC31-
-SC38-
-SC39-
-SC41-
-SC42- -SC53-Wyłącznik automatyczny regulacji elektrycznie regulowanego przedniego fotela pasażera 1 -S46-;Zacisk 15 przekaźnik zasilania -J329-
30
G1 Bezpiecznik 2 na panelu bezpieczników A -SA2- 100 1) Generator -C- 30
200 2)
250 3)
E1 Bezpiecznik 3 na panelu bezpieczników A -SA3- 80 Moduł sterujący wspomagania kierownicy -J500- 30
K1 Bezpiecznik 4 na panelu bezpieczników A -SA4- 80 Bezpieczniki Zasilanie:
-SC15- …-SC20-
-SC23- …-SC28-
-SB43- …-SB45-
30
L1 Bezpiecznik 5 na panelu bezpieczników A -SA5- 80 Wentylator płynu chłodzącego -VX57- 30
1) Tylko dla pojazdów z generatorem 90 A
2) Tylko dla pojazdów z generatorem 140 A
3) Tylko dla pojazdów z generatorem 180 A

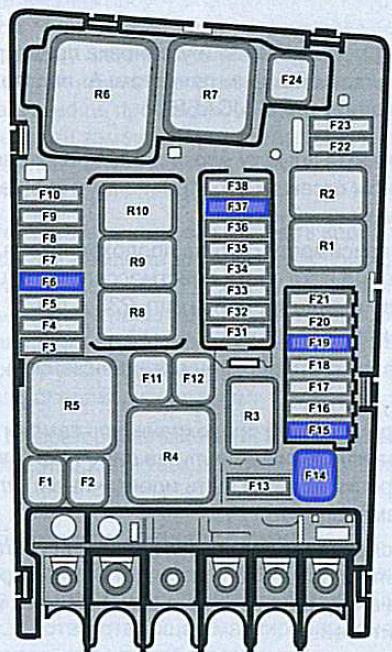

-SB-

Znajduje się po lewej stronie komory silnika, obok akumulatora i jest osłonięta pokrywą ochronną.

Volkswagen Golf VII (2012-2020) - schematy bezpieczników i przekaźników

Opis

F1 Jednostka sterująca ABS 40A
F2 Jednostka sterująca ABS 40A
F3 Moduł sterujący silnika 15A
F4 Czujnik termiczny poziomu oleju 5A, zawór regulacji ciśnienia oleju, przekaźnik mocy cieplnej, regulator wałka rozrządu zaworów dolotowych, czujnik stężenia etanolu
F5 10A Zawór do regulatora ciśnienia i dozowania paliwa
F6 5A włącznik światła hamowania
F7 735A Zawór regulacji ciśnienia paliwa, zawór elektromagnetyczny obwodu chłodzenia, pompa chłodzenia powietrza doładowującego 10A Pompa wspomagająca nagrzewnicę
F8 Czujnik tlenu 10A
F9 5A Cewka zapłonowa 20A Element grzewczy wczesnego odparowywania
F10 15/20A Moduł sterujący pompy paliwa
F11 40A Element grzejny do podgrzewacza pomocniczego
F11 40A Element grzejny do podgrzewacza pomocniczego
F12 40A Element grzejny do podgrzewacza pomocniczego
F13 Skrzynia biegów 30A
F14 40A Podgrzewana szyba przednia
F15 15A Klakson
F 16
F17 7,5A Sterownik silnika Motronic, przekaźnik mocy, ABS
F18 5A Moduł kontroli baterii, wbudowany interfejs diagnostyczny magistrali danych;
F19 Moduł sterujący silnika wycieraczek 30A
F20 20A system antykradzieżowy, sygnał
F21
F22 Moduł sterujący silnika 5A
F23 Rozrusznik 30A
F24 40A Element grzejny do podgrzewacza pomocniczego
F25
F26
F27
F28
F29
F30
F31
F32
F33
F34
F35
F36
F37 20A pomocniczy moduł sterujący grzałką
F38
  • R1 Przekaźnik rozrusznika 1 -J906-
  • R2 Przekaźnik rozrusznika 2 -J907-
  • R3 Przekaźnik klaksonu -J413-
  • R4 Przekaźnik wysokiej mocy cieplnej -J360-
  • R5 Przekaźnik główny -J271- (benzyna) / Zacisk 30 przekaźnik zasilania -J317- (olej napędowy)
  • R6 Sterownik regulacji żarzenia -J179- (benzyna)
  • R7 Przekaźnik niskiej mocy cieplnej -J359- (olej napędowy)
  • R8 Przekaźnik zasilania elementów silnika -J757- (silnik benzynowy 2,0 l)
  • R9 Podgrzewany przekaźnik przedniej szyby -J47-
  • R10 Przekaźnik podgrzewanej szyby przedniej 2 -J611-
Zobacz także:  Volkswagen Sharan 7N (2015-2022) - schematy bezpieczników i przekaźników

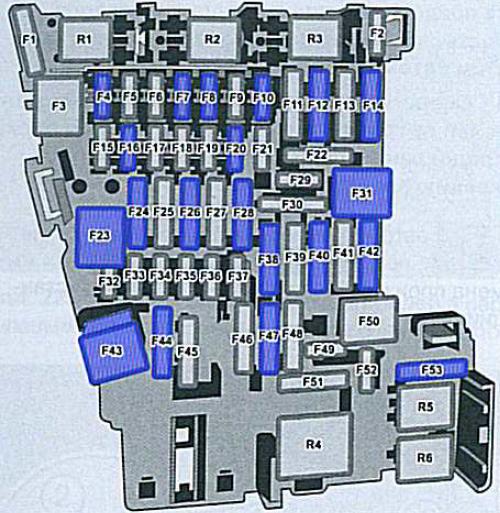

Przedział pasażerski

Znajduje się za schowkiem na rękawiczki po stronie kierowcy. Aby uzyskać dostęp, pociągnij mocno lewą stronę w kierunku strzałki.

Volkswagen Golf VII (2012-2020) - schematy bezpieczników i przekaźników

Obok znajduje się pokładowa jednostka sterująca zasilaniem.

-SC-

Volkswagen Golf VII (2012-2020) - schematy bezpieczników i przekaźników

Opis

F1
F2
F3
F4 10 A Pokładowa jednostka sterująca zasilaniem, system antykradzieżowy (7,5 A) Panel sterowania systemu audio-nawigacyjnego
F5 5A wbudowany interfejs diagnostyczny magistrali danych
F6 Czujnik systemu antykradzieżowego 5A
F7 10A Regulatory ogrzewania i klimatyzacji, moduł sterujący ogrzewaniem, sterownik Climatronic, moduł sterujący klimatyzacji, dźwignia zmiany biegów automatycznej skrzyni biegów, chłodnica pomocnicza do nagrzewnicy płynu chłodzącego silnik, przekaźnik ogrzewanej szyby tylnej, odbiornik częstotliwości
F8 10A Obrotowy włącznik światła, przycisk elektromechanicznego hamulca postojowego, czujnik wilgoci, deszczu i światła, połączenie diagnostyczne
F9
F10 Sterowanie wyświetlaczem 10A
F11 10A Moduł sterujący napędem na cztery koła
F12 20A Elektroniczny moduł sterowania informacją, elementy systemu informacyjno-rozrywkowego
F13 15A Elektroniczny moduł sterowania tłumieniem
F14 30A Moduł sterujący wentylatora nawiewnego
F15 10A Elektroniczna jednostka sterująca blokadą kolumny kierownicy
F 16 7.5A Wzmacniacz 2-drożny sygnał mobilny (telefon), Wzmacniacz antenowy, Przetwornica napięcia dla modułu ładowania USB
F17 5A Moduł sterowania klastrem instrumentów
F18 Kamera cofania 7,5A, przełącznik odblokowania tylnej pokrywy
F19 7.5A Dostęp/uruchomienie interfejsu systemowego
F20 15A Regulacja siedziska
F21
F22
F23 40A Pokładowa jednostka sterująca zasilaniem, reflektor i oświetlenie zewnętrzne
F24 Moduł sterujący mocą 30A szyberdachu
F25 30A Moduł sterowania drzwiami kierowcy i pasażera
F26 20A Pokładowa jednostka sterująca zasilaniem, 30A Podgrzewany przedni fotel
F27 30A cyfrowy moduł sterujący systemem dźwiękowym
F28 Moduł sterujący przyczepy 20A
F29
F30 25A Moduł sterujący napinacza pasów bezpieczeństwa
F31 40A Pokładowa jednostka sterująca zasilaniem, reflektor i oświetlenie zewnętrzne
F32 7,5A System wspomagania kierowcy kamery przedniej, moduł zdalnego sterowania, moduł sterowania systemem wspomagania parkowania, moduł sterowania parkowaniem równoległym
F33 Moduł sterujący poduszki powietrznej 5A
F34 7,5 A Włącznik światła, wewnętrzne lusterko wsteczne, przycisk wskaźnika monitorowania ciśnienia w oponach, włącznik światła cofania, czujnik jakości powietrza, przycisk elektromechanicznego hamulca postojowego
F35 Gniazdo diagnostyczne 10A, Automatyczne przyciemnianie lusterka wstecznego, Regulacja ustawienia reflektorów i świateł drogowych, Silnik poziomowania reflektorów
F36 10A Światło do jazdy dziennej i światła postojowe oraz ich moduł sterujący – z prawej
F37 10A Światło do jazdy dziennej i światła postojowe oraz ich moduł sterujący – lewe
F38 Jednostka sterująca przyczepy 20A
F39 30A Moduł sterujący przednich drzwi pasażera, tylny prawy silnik szklany, moduł sterujący drzwi kierowcy, silnik regulatora lewego tylnego okna
F40 Zapalniczka 20A, gniazdo 12V
F41 10A Jednostka sterująca elektroniki kolumny kierownicy
F42 40A Pokładowa jednostka sterująca zasilaniem, spryskiwacz przedniej szyby, centralny zamek
F43 30A Pokładowa jednostka sterująca zasilaniem
F44 15A Moduł sterujący przyczepy
F45 15A Regulacja fotela kierowcy i pasażera
F46
F47 15A Silnik wycieraczki tylnej szyby
F48
F49 5A Czujnik położenia pedału sprzęgła, przekaźnik rozrusznika
F50
F51 25A Prawy przedni moduł sterujący napinacza pasów bezpieczeństwa
F52
F53 30A Podgrzewana tylna szyba
  • R1 Przekaźnik układu dozowania środka redukującego -J963-
  • R2 –
  • R3 –
  • R4 Zacisk 15 przekaźnik zasilania -J329-
  • R5 Podgrzewany przekaźnik tylnej szyby -J9-
  • Przekaźnik gniazda R6 -J807-
