W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagen Touareg III (CR) z lat: 2018, 2019, 2020, 2021. Volkswagena Touarega III mogliśmy po raz pierwszy zobaczyć na targach w Szanghaju w 2018 roku. Na polskim rynku zadebiutował w drugiej połowie tego samego roku. Podobnie jak Audi Q8 i Porsche Cayenne III […]

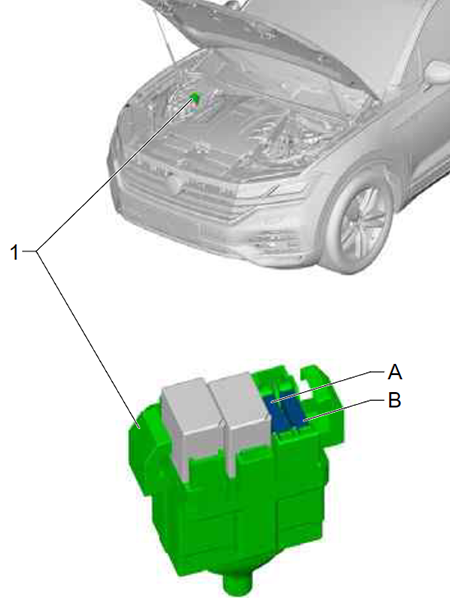

| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Jednostka sterująca silnika/silnika |
| B | – | – |

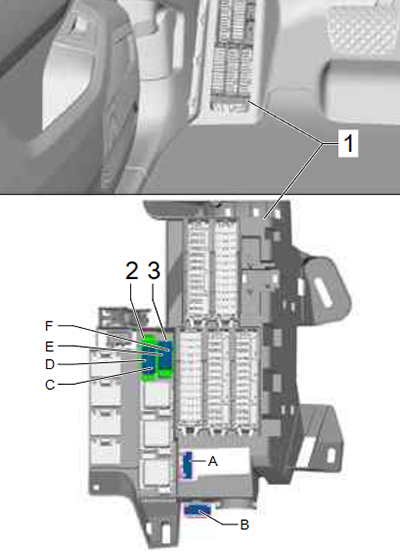

Pojazd z kierownicą po lewej stronie:
Skrzynka bezpieczników znajdują się w lewej przestrzeni na nogi, pod podnóżkiem.

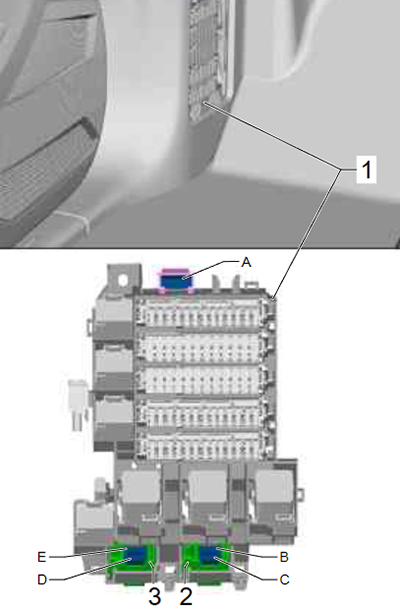

Pojazd z kierownicą po prawej stronie:
Bezpieczniki znajdują się za osłoną.
Kierownica po lewej stronie
Kierownica po prawej stronie

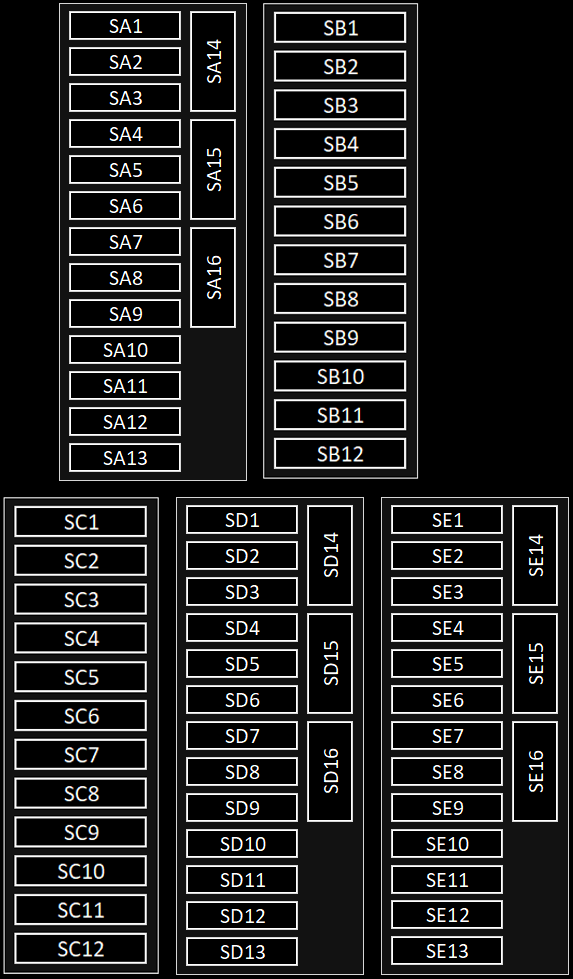

| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | – | – |
| SA2 | 10 A | Pompa obiegowa |
| SA3 | – | – |
| SA4 | 10 A | Pompa obiegowa Sterownik czujnika NOx Sterownik czujnika NOx 2 Czujnik cząstek stałych Zawór odcinający zbiornik paliwa Sterownik klapy wydechowej |
| SA5 | 5A | Włącznik świateł hamowania |
| SA6 | 7,5 A/15 A | Lewy elektrohydrauliczny elektrozawór mocowania silnika Prawy elektrohydrauliczny elektrozawór mocowania silnika Siłownik krzywki wlotu 1 dla cylindra 1~4 Recyrkulacja spalin zawór obejściowy chłodzenia 2 Zawór obejściowy chłodzenia Sterownik okresu żarzenia 2 |
| SA7 | 5A/15A | Sonda lambda 1 za katalizatorem Sonda lambda za filtrem cząstek stałych 2 Moduł pomiaru masy powietrza Miernik masy powietrza 2 |
| SA8 | 7,5 A/15 A | Lewy elektrohydrauliczny elektrozawór mocowania silnika Zawór płynu chłodzącego do skrzyni biegów Zawór mocowania skrzyni biegów 1 Przekaźnik pompy powietrza wtórnego Siłownik krzywki wydechu 1 dla cylindra 3 Pompa obiegowa płynu chłodzącego |
| SA9 | 5A | Przekaźnik zasilania prądem podzespołów silnika |
| SA10 | 5A | Czujnik poziomu i temperatury oleju |
| SA11 | 7,5A | Moduł pedału przyspieszenia |
| SA12 | 7,5 A/10 A/15 A | Zawór klapowy obejściowy filtra powietrza Zawór wlotu powietrza wtórnego Lewy elektrohydrauliczny elektrozawór mocowania silnika Prawy elektrohydrauliczny elektrozawór mocowania silnika Zawór sterujący strumieniem chłodzenia tłoka Zawór regulacji ciśnienia oleju Zawór klapowy kolektora dolotowego Zawór recyrkulacji powietrza turbosprężarki |
| SA13 | 5A | Wentylator chłodnicy |
| SA14 | 15A/25A | Jednostka sterująca silnika/silnika Wtryskiwacz 2, cylinder 1~4 |
| SA15 | 10A/15A | Sonda lambda 1 za katalizatorem Sonda lambda 1 przed katalizatorem Sonda lambda za filtrem cząstek stałych |
| SA16 | 30A | Jednostka sterująca pompą paliwa |
| SB1 | 20A | Cewka zapłonowa 1~6 ze stopniem wyjściowym |
| SB2 | – | – |
| SB3 | – | – |
| SB4 | – | – |
| SB5 | 30A | Elektrohydrauliczna jednostka sterująca mocowania silnika |
| SB6 | 25A | Lewy przedni pas bezpieczeństwa |
| SB7 | 20A/40A | Uchwyt bezpiecznika F |
| SB8 | 25A | Prawy przedni pas bezpieczeństwa |
| SB9 | 20A/30A | Jednostka sterująca dmuchawy świeżego powietrza |
| SB10 | – | – |
| SB11 | 40A/15A | Przekaźnik rozrusznika 2 Jednostka sterująca zarządzaniem temperaturą |
| SB12 | – | – |
| SC1 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC2 | 20A | Sterownik drzwi kierowcy |
| SC3 | 20A | Pokładowa jednostka sterująca zasilaniem |
| SC4 | 30A | Sterownik regulacji przesuwanego szyberdachu |
| SC5 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC6 | 20A | Sterownik tylnych drzwi po stronie kierowcy |
| SC7 | 30A | Jednostka sterująca silnika wycieraczek |
| SC8 | 20A | Sterownik tylnych drzwi po stronie pasażera |
| SC9 | 30A | Pokładowa jednostka sterująca zasilaniem |
| SC10 | 10A/30A | Pokładowa jednostka sterująca zasilaniem |
| SC11 | 20A/30A | Potencjometr do elektrycznego hamulca przyczepy |
| SC12 | 30A | Jednostka sterująca dodatkowej nagrzewnicy Siłownik sprzęgła |
| SD1 | 5A | Lusterko wewnętrzne Sterownik podgrzewanych tylnych siedzeń Złącze diagnostyczne |
| SD2 | 10 A | Interfejs diagnostyczny magistrali danych Pokładowa jednostka sterująca zasilaniem |
| SD3 | 7,5A | Jednostka sterująca generatora dźwięku silnika |
| SD4 | 5A | Zawór chłodzenia oleju skrzyni biegów |
| SD5 | 5A | Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 Elektronika zasilająca i sterująca do napędu elektrycznego |
| SD6 | – | – |
| SD7 | 15A | Moduł pedału przyspieszenia |
| SD8 | 5A | Jednostka sterująca systemu noktowizyjnego Jednostka sterująca stabilizatora poprzecznego Jednostka sterująca stabilizatora poprzecznego 2 |
| SD9 | 10 A | Jednostka sterująca adaptacyjnego tempomatu Jednostka sterująca przedniego lewego czujnika radarowego do wykrywania obiektów Jednostka sterująca przedniego prawego czujnika radarowego do wykrywania obiektów |
| SD10 | – | – |
| SD11 | 10 A | Kamera przednia do systemów wspomagania kierowcy |
| SD12 | 7,5A | Wentylator oparcia przedniego lewego fotela 1 Wentylator poduszki przedniego lewego siedzenia 1 Wentylator oparcia przedniego prawego siedzenia 1 |
| SD13 | 5A | Gniazdo ładowania USB 1 |
| SD14 | 15A | Silnik wycieraczki TYLNEJ szyby |
| SD15 | 20A | Prawy przedni reflektor |
| SD16 | 20A | Lewy przedni reflektor |
| SE1 | 5A | Czujnik alarmu antywłamaniowego Sygnał dźwiękowy |
| SE2 | 5A | Główny przekaźnik |
| SE3 | 5A | Jednostka sterująca bramą garażową |
| SE4 | 7,5A | Jednostka sterująca czujników dźwigni zmiany biegów |
| SE5 | 15A | Pokładowa jednostka sterująca zasilaniem |
| SE6 | 5A | Przycisk elektromechanicznego hamulca postojowego |
| SE7 | 5A/10A | Interfejs diagnostyczny magistrali danych |
| SE8 | 5A | Moduł przedniego dachu |
| SE9 | – | – |
| SE10 | 5A/10A | Jednostka sterująca poduszką powietrzną |
| SE11 | 5A | Jednostka sterująca ABS |
| SE12 | 10 A | Czujnik deszczu i światła Złącze diagnostyczne |
| SE13 | 20A | Pokładowa jednostka sterująca zasilaniem |
| SE14 | 20A | Jednostka sterująca przednich drzwi pasażera |
| SE15 | 20A | Pokładowa jednostka sterująca zasilaniem |
| SE16 | 30A | Przetwornica DC/AC z gniazdem, 12V – 230V Akumulator ciśnieniowy układu hamulcowego |
Pojedyncze bezpieczniki
Kierownica po lewej stronie
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Sterownik regulacji siedzenia i kolumny kierownicy z pamięcią |
| B | 15A | Regulacja przedniego fotela pasażera z jednostką sterującą z pamięcią |
| C | 40A | Jednostka sterująca ABS |
| D | 40A | Jednostka sterująca ABS |
| E | – | – |
| F | 50A | Pomocnicza pompa hydrauliczna skrzyni biegów |
Kierownica po prawej stronie
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Sterownik regulacji siedzenia i kolumny kierownicy z pamięcią |
| B | 40A | Jednostka sterująca ABS |
| C | 40A | Jednostka sterująca ABS |
| D | – | – |
| E | – | – |
Skrzynka bezpieczników znajdują się za osłoną, po stronie kierowcy.

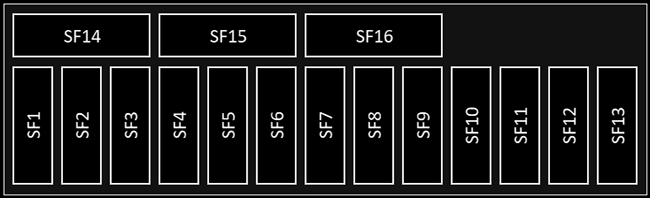

Kierownica po lewej stronie:

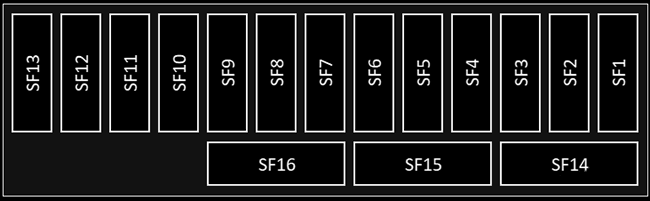

Kierownica po prawej stronie:
| Numer | Ampery [A] | Opis |
|---|---|---|
| SF1 | – | – |
| SF2 | 5A | Lewy głośnik efektowy |
| SF3 | 5A/7,5A | Panel sterowania do wyboru trybu jazdy Panel sterowania do regulacji wysokości zawieszenia Przycisk systemów wspomagania kierowcy Moduł przełączników 1 w konsoli środkowej |
| SF4 | 5A | Jednostka sterująca wyświetlacza przeziernego |
| SF5 | 7,5A | Rozdzielacz USB |
| SF6 | 10 A | Sterowanie nagrzewnicą i klimatyzacją |
| SF7 | 5A/10A | Element sterujący blokady kolumny kierownicy |
| SF8 | 5A/10A | Jednostka operacyjna systemu multimedialnego |
| SF9 | 10 A | Jednostka sterująca we wkładzie tablicy rozdzielczej |
| SF10 | 5A | Jednostka operacyjna systemu multimedialnego |
| SF11 | 5A | Obrotowy włącznik światła |
| SF12 | 1A | Jednostka sterująca elektroniką kolumny kierownicy |
| SF13 | – | – |
| SF14 | 5A/20A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| SF15 | 25A | Jednostka sterująca elektrycznie regulowanej kolumny kierownicy |
| SF16 | 10 A | Jednostka sterująca elektroniką kolumny kierownicy |

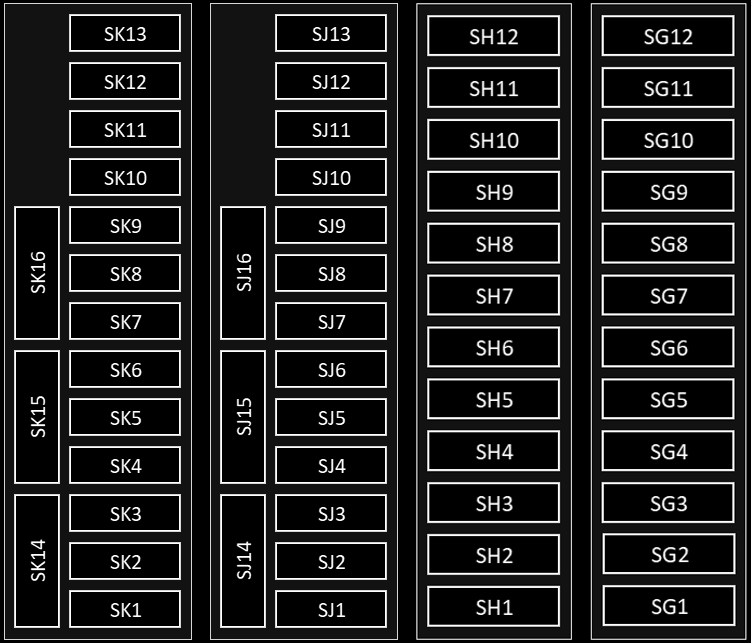

| Numer | Ampery [A] | Opis |
|---|---|---|
| SG1 | 10 A | Czujnik ciśnienia i temperatury czynnika chłodniczego 1 Czujnik ciśnienia i temperatury czynnika chłodniczego 2 Zawór rozprężny czynnika chłodniczego 2 Grzałka wysokonapięciowa (PTC) Silnik sterujący żaluzją grzejnika |
| SG2 | – | – |
| SG3 | – | – |
| SG4 | – | – |
| SG5 | 15A | Jednostka sterująca adaptacyjnego zawieszenia |
| SG6 | 15A | Jednostka sterująca automatycznej skrzyni biegów |
| SG7 | 20A | Pokładowa jednostka sterująca zasilaniem 2 |
| SG8 | 25A | Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji |
| SG9 | – | – |
| SG10 | 25A | Jednostka sterująca detektora przyczepy |
| SG11 | 30A | Jednostka sterująca tylnej pokrywy |
| SG12 | 20A | Tylna jednostka sterująca dmuchawy świeżego powietrza |
| SH1 | 20A | Pokładowa jednostka sterująca zasilaniem 2 |
| SH2 | – | – |
| SH3 | 30A | Jednostka sterująca układu dozowania środka redukującego Przetwornica DC/AC z gniazdem 12V – 230V |
| SH4 | 10 A | Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji |
| SH5 | 25A | Jednostka sterująca detektora przyczepy |
| SH6 | 30A | Jednostka sterująca detektora przyczepy |
| SH7 | 15A | Jednostka sterująca detektora przyczepy |
| SH8 | – | – |
| SH9 | 15A | Jednostka sterująca detektora przyczepy |
| SH10 | – | – |
| SH11 | – | – |
| SH12 | 25A | Jednostka sterująca układu dozowania środka redukującego |
| SJ1 | 15A | Jednostka sterująca systemów wspomagania kierowcy |
| SJ2 | 5A | Wzmacniacz antenowy do telefonu komórkowego |
| SJ3 | – | – |
| SJ4 | 5A | Sterownik wspomagania zmiany pasa ruchu Sterownik wspomagania zmiany pasa ruchu 2 |
| SJ5 | – | – |
| SJ6 | 5A | Jednostka sterująca systemu monitorowania ciśnienia w oponach |
| SJ7 | 15A | Jednostka sterująca systemów wspomagania kierowcy |
| SJ8 | 5A | Odbiornik zdalnego sterowania do ogrzewania postojowego |
| SJ9 | – | – |
| SJ10 | 5A | Tuner telewizyjny |
| SJ11 | 5A | Antena dachowa |
| SJ12 | 5A | Centralka sterująca pracą bramy garażowej |
| SJ13 | 5A | Jednostka sterująca systemu kamery cofania |
| SJ14 | 20A | Pokładowa jednostka sterująca zasilaniem 2 |
| SJ15 | – | – |
| SJ16 | 40A | Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SK1 | 5A | Jednostka sterująca stabilizatora przechyłu Jednostka sterująca stabilizatora przechyłu 2 |
| SK2 | 7,5A | Złącze konserwacyjne do instalacji wysokiego napięcia |
| SK3 | 10 A | Przekaźnik pompy płynu chłodzącego akumulatora wysokiego napięcia |
| SK4 | 7,5A | Elektronika zasilająca i sterująca do napędu elektrycznego |
| SK5 | 5A | Serwo hamulca |
| SK6 | – | – |
| SK7 | – | – |
| SK8 | 5A | Sprężarka klimatyzacji ze sprzęgłem magnetycznym i zaworem regulacyjnym |
| SK9 | 10 A | Akumulator, 48 V Konwerter napięcia (48 V/12 V) |
| SK10 | 5A | Akumulator wysokonapięciowy 1 |
| SK11 | 7,5A | Ładowarka 1 do akumulatora wysokonapięciowego |
| SK12 | – | – |
| SK13 | – | – |
| SK14 | 20A | Przekaźnik pompy płynu chłodzącego do zarządzania termicznego |
| SK15 | – | – |
| SK16 | – | – |

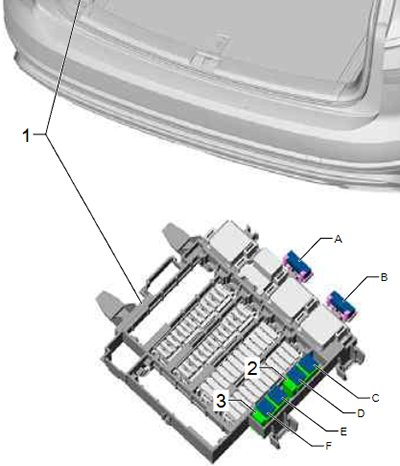

Pojedyncze bezpieczniki
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Regulacja przedniego siedzenia pasażera z jednostką sterującą pamięcią (kierownica po prawej stronie) |
| B | – | – |
| C | 30A | Podgrzewany przekaźnik tylnej szyby |
| D | 40A | Elektronika kompresora z adaptacyjnym zawieszeniem |
| E | – | – |
| F | – | – |
