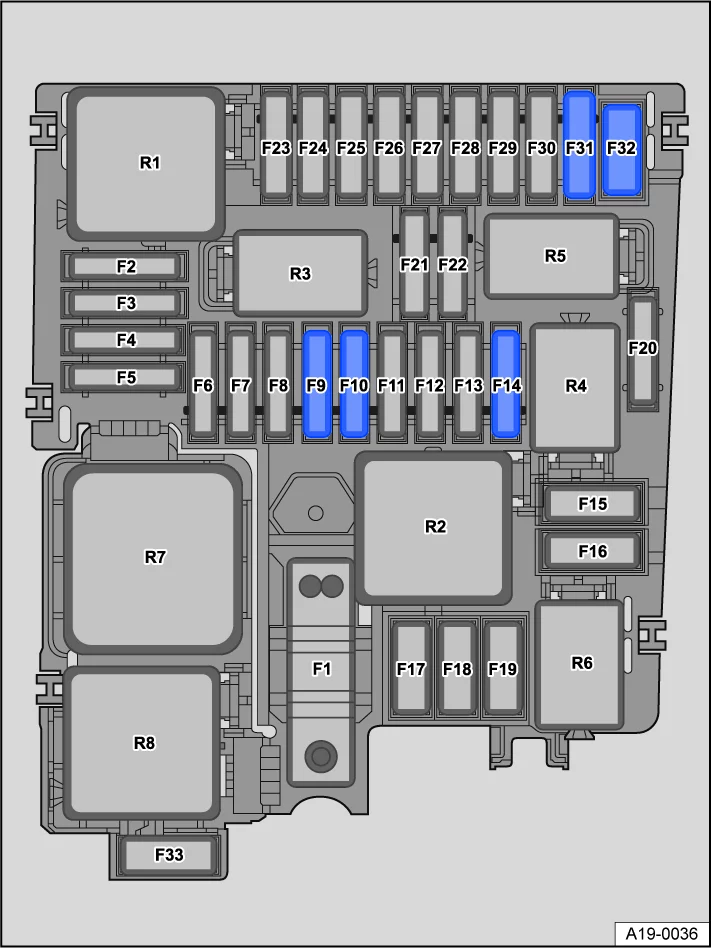

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| SB1 | 400 A | Jednostka sterująca wspomaganiem kierownicy |
| SB2 | 7,5 A | Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania napięciem (olej napędowy) Jednostka sterująca silnika/silnikaJednostka sterująca ABS |
| SB3 | 20 A | Przekaźnik zasilania prądem podzespołów silnika (benzyna 2,0 l) |
| SB3 | 7,5 A | Przekaźnik zaworów odcinających gaz (silnik na gaz ziemny) |
| SB4 | 15A | Lewy przedni reflektor |
| SB5 | 15A | Prawy przedni reflektor |
| SB6 | – | – |
| SB7 | 30 A | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów |
| SB8 | 40 A | Serwo hamulca |
| SB9 | 15A | Przekaźnik klaksonu |
| SB10 | 30 A | Jednostka sterująca silnika wycieraczek |
| SB11 | – | – |
| SB12 | 15 A / 30 A | Jednostka mechatroniczna dwusprzęgłowej skrzyni biegów
Jednostka sterująca automatycznej skrzyni biegów |
| SB13 | 25 A | Jednostka sterująca ABS |
| SB14 | 20 A | Jednostka sterująca nagrzewnicą pomocniczą |
| SB15 | 40 A | Jednostka sterująca ABS |
| SB16 | – | – |
| SB17 | 40 A | Dodatkowy element nagrzewnicy powietrza (olej napędowy) |
| SB18 | 40 A | Dodatkowy element nagrzewnicy powietrza (olej napędowy) |
| SB19 | – | – |
| SB20 | 15A | Jednostka sterująca blokady mechanizmu różnicowego osi |
| SB21 | 7,5 A | Jednostka sterująca silnika/silnika |
| SB22 | 30 A | Rozrusznik |
| SB23 | 15A | Jednostka sterująca silnika/silnika |
| SB24 | 7,5 A / 10 A | Wentylator chłodnicy Czujnik poziomu i temperatury oleju Filtr z węglem aktywnym Zawór elektromagnetyczny 1 (silnik benzynowy, gaz ziemny) |
| SB25 | 10 A | Zawór wtrysku gazu 1 (silnik na gaz ziemny) Zawór wtrysku gazu 2 (silnik na gaz ziemny) Zawór wtrysku gazu 3 (silnik na gaz ziemny) Zawór wtrysku gazu 4 (silnik na gaz ziemny) |
| SB26 | 10 A | Grzałka odpowietrznika skrzyni korbowej (olej napędowy) Zawór regulacji ciśnienia oleju (silnik wysokoprężny) Siłownik regulacji temperatury silnika (silnik wysokoprężny) Zawór regulacji płynu chłodzącego (silnik wysokoprężny) Zawór sterujący strumieniem chłodzenia tłoka (silnik wysokoprężny) Pompa obiegowa płynu chłodzącego (benzyna 2,0 l) Pompa chłodzenia powietrza doładowującego (silnik benzynowy, gaz ziemny) Dodatkowa pompa ogrzewania (diesel) |
| SB27 | 10 A / 15 A | Czujnik cząstek stałych (diesel) Sonda lambda 1 za katalizatorem (benzyna) Sonda lambda 1 przed katalizatorem (benzyna) Sterownik czujnika NOx (diesel) Sterownik 2 czujnika NOx (diesel) Sterownik 3 czujnika NOx (diesel) Sterowanie jednostka 1 dla czujnika cząstek stałych (olej napędowy) |
| SB28 | 20 A | Cewka zapłonowa 1 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 2 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 3 ze stopniem wyjściowym (1,5 l benzyna, 1,4 l benzyna) Cewka zapłonowa 4 z wyjściem (benzyna 1,5 l, benzyna 1,4 l) Elektrozawór filtra z węglem aktywnym 1 (benzyna 1,4 l) Zawór sterujący wałka rozrządu zaworów dolotowych 1 (benzyna 1,4 l) Zawór sterujący wałka rozrządu wydechu 1 (benzyna 1,4 l) Zawór regulacji ciśnienia oleju (benzyna 1,4 l ) ) |
| SB29 | 15 A / 20 A | Jednostka sterująca pompą paliwa |
| SB30 | – | – |
| SB31 | – | – |
| SB32 | – | – |
| R1 | Główny przekaźnik | |
| R2 | Przekaźnik wysokiej mocy cieplnej (olej napędowy) | |
| R3 | Przekaźnik klaksonu | |
| R4 | Przekaźnik rozrusznika 1 | |
| R5 | Przekaźnik rozrusznika 2 | |
| R6 | Przekaźnik zaworów odcinających gaz (napęd na gaz ziemny) Przekaźnik zasilania prądem podzespołów silnika (silnik benzynowy 2,0 l) |
|
| R7 | Automatyczna jednostka kontrolująca okres świecenia | |
| R8 | Przekaźnik niskiej mocy cieplnej |

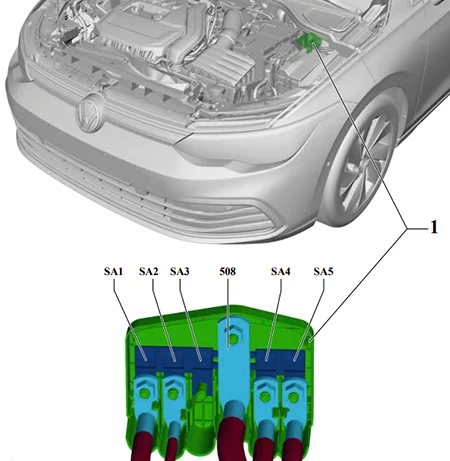

Bezpieczniki dużej mocy (uchwyt bezpiecznika A -SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 150 A | Uchwyt bezpiecznika B |
| SA2 | 50 A | Wentylator chłodnicy |
| SA3 | – | – |
| 508 | Akumulator | |
| SA4 | 125A | Uchwyt bezpiecznika C |
| SA5 | 125A | Uchwyt bezpiecznika C |

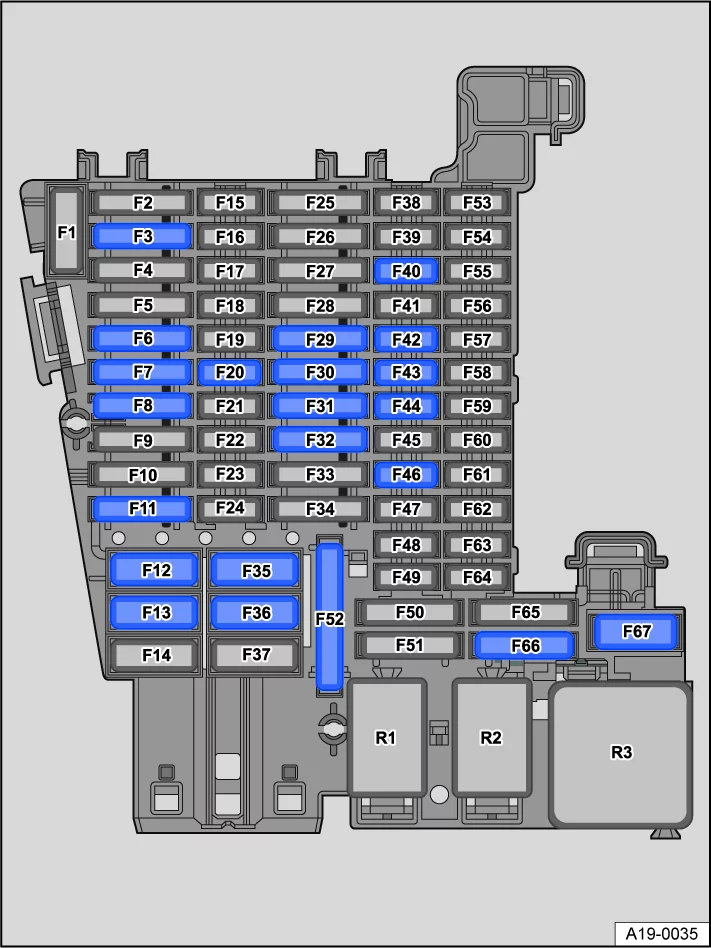

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC1 | – | – |
| SC2 | – | – |
| SC3 | 25 A | Jednostka sterująca detektora przyczepy |
| SC4 | 20 A | Jednostka sterująca podgrzewacza czynnika redukującego (olej napędowy) |
| SC5 | 25 A | Siłownik blokady postojowej |
| SC6 | 30 A | Pokładowa jednostka sterująca zasilaniem Oświetlenie wewnętrzne |
| SC7 | 30 A | Sterownik ogrzewania i klimatyzacji Ogrzewanie siedzenia |
| SC8 | 20 A | Sterownik regulacji przesuwanego szyberdachu |
| SC9 | 30 A | Sterownik drzwi kierowcy (modele z kierownicą po lewej stronie)
Sterownik drzwi przednich pasażera (modele z kierownicą po prawej stronie) |
| SC10 | – | – |
| SC11 | 15A | Jednostka sterująca detektora przyczepy |
| SC12 | 40 A | Pokładowa jednostka sterująca zasilaniem Oświetlenie zewnętrzne (lewa strona) |
| SC13 | 40 A | Pokładowa jednostka sterująca zasilaniem Centralny zamek |
| SC14 | 30 A | Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SC15 | – | – |
| SC16 | 7,5 A | Jednostka sterująca poduszką powietrzną |
| SC17 | 10 A | Przekaźnik układu dozowania środka redukującego |
| SC18 | 7,5 A | Interfejs systemu wsiadania i ruszania Zewnętrzna klamka kierowcy (modele z kierownicą po lewej stronie) Zewnętrzna klamka drzwi pasażera z przodu (modele z kierownicą po prawej stronie) Jednostka sterująca 2 zabezpieczenia przed włamaniem Jednostka sterująca 3 zabezpieczenia przed włamaniem Jednostka sterująca 4 zabezpieczenia przed włamaniemZabezpieczenie przed włamaniemJednostka sterująca 5 zabezpieczenia przed włamaniem Jednostka sterująca elektronicznej blokady kolumny kierownicy |
| SC19 | 7,5 A | Wkład tablicy rozdzielczej Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna |
| SC20 | 7,5 A | Jednostka kontroli dostępu do Internetu
Jednostka sterująca czytnikiem kart chipowych (Japonia) Uchwyt na telefon |
| SC21 | 7,5 A | Sterownik wspomagania zmiany pasa ruchu
Sterownik wspomagania zmiany pasa ruchu 2 Lusterko zewnętrzne po stronie pasażera |
| SC22 | – | – |
| SC23 | – | – |
| SC24 | 15A | Jednostka sterująca napędu na wszystkie koła |
| SC25 | 25 A | Przedni lewy pas bezpieczeństwa (modele z kierownicą po lewej stronie) Przedni prawy pas bezpieczeństwa (modele z kierownicą po prawej stronie) |
| SC26 | 30 A | Sterownik drzwi kierowcy (modele z kierownicą po prawej stronie) Sterownik drzwi przednich pasażera (modele z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (modele z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie pasażera (modele z kierownicą po lewej stronie) |
| SC27 | 25 A | Przedni prawy pas bezpieczeństwa (modele z kierownicą po lewej stronie) Przedni lewy pas bezpieczeństwa (modele z kierownicą po prawej stronie) |
| SC28 | – | – |
| SC29 | 15A | Jednostka sterująca detektora przyczepy |
| SC30 | 30 A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| SC31 | 25 A | Jednostka sterująca detektora przyczepy |
| SC32 | 25 A | Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji Ogrzewanie tylnych siedzeń |
| SC33 | – | – |
| SC34 | – | – |
| SC35 | 40 A | Pokładowa jednostka sterująca zasilaniem Oświetlenie zewnętrzne (prawa strona) |
| SC36 | 40 A | Jednostka sterująca dmuchawy świeżego powietrza |
| SC37 | – | – |
| SC38 | – | – |
| SC39 | 10 A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC40 | 7,5 A | Klakson alarmowy |
| SC41 | 7,5 A | Interfejs diagnostyczny magistrali danych |
| SC42 | 7,5 A | Mechanizm zmiany biegów Wskaźnik położenia dźwigni zmiany biegów |
| SC43 | 10 A | Czujnik temperatury wnętrza pojazdu Odbiornik zdalnego sterowania nagrzewnicy dodatkowej Sterownik nagrzewnicy i układu klimatyzacji |
| SC44 | 7,5 A | Przycisk hamulca postojowego Złącze diagnostyczne Moduł dachu przedniego Czujnik alarmu antywłamaniowego Sterownik oświetlenia |
| SC45 | 7,5 A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC46 | 7,5 A | Jednostka sterująca wyświetlacza przeziernego Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej |
| SC47 | 10 A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| SC48 | 7,5 A | Gniazdo ładowania USB 1 |
| SC49 | – | – |
| SC50 | – | – |
| SC51 | – | – |
| SC52 | 20 A | Gniazdo 12V
Gniazdo 12V 3 |
| SC53 | – | – |
| SC54 | – | – |
| SC55 | – | – |
| SC56 | – | – |
| SC57 | – | – |
| SC58 | 7,5 A | Kamera przednia do systemów wspomagania kierowcy Jednostka sterująca wspomagania parkowaniaJednostka sterująca tempomatem adaptacyjnym |
| SC59 | 7,5 A | Przycisk hamulca postojowego Automatyczne przeciwodblaskowe lusterko wewnętrzne Czujnik jakości powietrzaCzujnik ciśnienia w obiegu czynnika chłodniczego Włącznik świateł cofania Przekaźnik gniazdek elektrycznych Jednostka sterująca dźwiękami materiałowymi |
| SC60 | 7,5 A | Połączenie diagnostyczne |
| SC61 | 7,5 A | Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
| SC62 | – | – |
| SC63 | – | – |
| SC64 | – | – |
| SC65 | 10 A | Jednostka sterująca generatora dźwięku silnika |
| SC66 | 15A | Silnik wycieraczki TYLNEJ szyby |
| SC67 | 30 A | Podgrzewany przekaźnik tylnej szyby |
| R1 | Przekaźnik do gniazd zasilających | |
| R2 | Zacisk 15 przekaźnik zasilania napięciem | |
| R3 | Podgrzewany przekaźnik tylnej szyby | |
| R4 | Przekaźnik układu dozowania środka redukującego (Diesel) | |
| R5 | – | |
| R6 | – |
Pojedyncze bezpieczniki

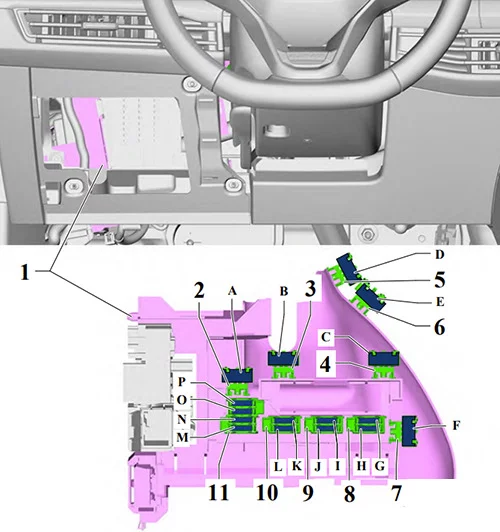

Modele z kierownicą po lewej stronie, od lipca 2020 r
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | – | |
| B | – | |
| C | – | |
| D | – | |
| E | – | |
| F | – | |
| G | – | |
| H | – | |
| I | 15A | Sterownik regulacji fotela kierowcy Wentylator oparcia fotela kierowcy Wentylator poduszki fotela kierowcy |
| J | 15A | Wentylator oparcia przedniego fotela pasażera
Wentylator poduszki przedniego fotela pasażera |

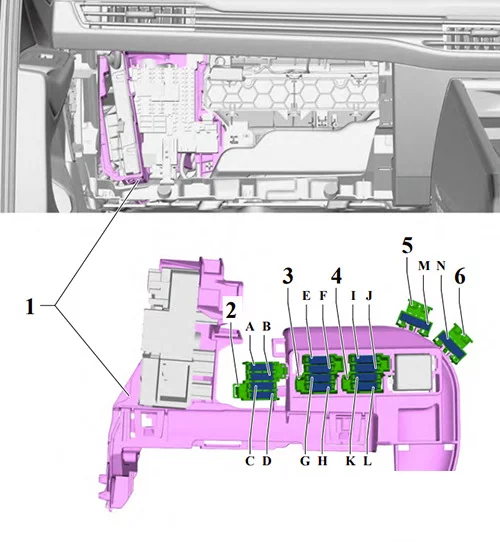

Modele z kierownicą po lewej stronie, od lutego 2021 r
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 15A | Jednostka sterująca regulacją fotela kierowcy |
| B | – | – |
| C | – | – |
| D | 15A | Wentylator oparcia fotela kierowcy
Wentylator siedziska fotela kierowcy |
| E | 15A | Wentylator oparcia przedniego fotela pasażera
Wentylator siedziska przedniego fotela pasażera |
| F | – | – |
| H | – | – |
| G | 10 A | Jednostka sterująca pojazdu specjalnego Przyłącze diagnostyczne 2 Punkt zaczepienia podnośnika wózka inwalidzkiego Punkt zaczepienia radiotelefonu w pojeździe specjalnym Punkt zaczepienia przednich prawych drzwi Punkt zaczepienia przednich lewych drzwi Punkt zaczepienia rejestratora danych o wypadkach Punkt zaczepienia jednostki sterującej do sygnałów specjalnych |
| I | – | – |
| J | – | – |
| K | 40 A | Punkt zaczepienia podnośnika wózka Specjalna jednostka sterująca pojazdu |
| L | 40 A | Specjalna jednostka sterująca pojazdu Bezpiecznik 16 na przekaźniku i wsporniku bezpiecznika SRSH |
| M | – | – |
| N | – | – |
| O | – | – |
| P | – | – |

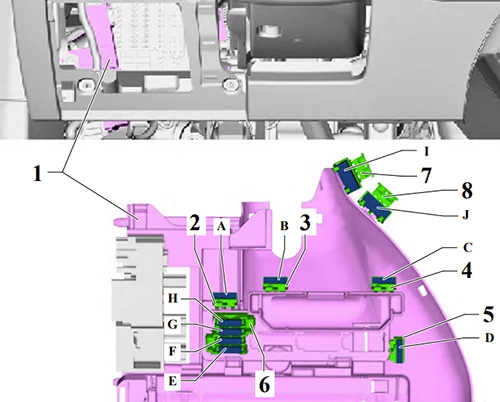

Modele z kierownicą po prawej stronie, od lipca 2020 r
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | – | – |
| B | – | – |
| C | – | – |
| D | – | – |
| E | – | – |
| F | – | – |
| G | – | – |
| H | – | – |
| I | – | – |
| J | – | – |
| k | – | – |
| L | – | – |
| M | 15A | Wentylator oparcia przedniego fotela pasażera
Wentylator poduszki przedniego fotela pasażera |
| N | 15A | Sterownik regulacji fotela kierowcy Wentylator oparcia fotela kierowcy Wentylator poduszki fotela kierowcy |
Miejsce montażu bezpiecznika dla przetwornicy napięcia
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 125A | Akumulator, 48 V Konwerter napięcia (48 V/12 V) |
