W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol i Voyage z lat: 2013, 2014, 2015, 2016, 2017, 2018.
Volkswagen Gol i Voyage to kompaktowe samochody produkowane przez niemiecką markę Volkswagen od 2013 do 2018 roku. Model Gol to 5-drzwiowy hatchback, natomiast Voyage to sedan o podobnych wymiarach. Samochody zostały zbudowane na platformie VW PQ24, która była udoskonaloną wersją poprzedniego modelu Gol i Voyage. W latach 2013-2016 samochody były sprzedawane w Ameryce Łacińskiej, a w 2016 roku Volkswagen ogłosił, że sprzedaż Gol zostanie ograniczona do rynku brazylijskiego.
Pod maską Gol i Voyage kryją się silniki benzynowe o pojemności od 1,0 do 1,6 litra, o mocy od 72 do 120 KM. W ofercie były także jednostki wysokoprężne o pojemności 1,6 litra i mocy 110 KM. Standardowo samochody wyposażone były w manualną skrzynię biegów, ale w niektórych wersjach dostępne było automatyczne urządzenie.
Wnętrze Gol i Voyage jest dość proste, ale funkcjonalne. Samochody wyposażone są w podstawowe systemy multimedialne, klimatyzację i system audio. Wersja topowa wyposażona była w system nawigacji satelitarnej i skórzaną tapicerkę. Gol i Voyage oferowane były w kilku wersjach wyposażenia: Trendline, Comfortline i Highline.
Pod względem bezpieczeństwa Gol i Voyage oferują podstawowe rozwiązania, takie jak ABS i poduszki powietrzne. Wersje wyższe wyposażone były w systemy kontroli trakcji i stabilizacji oraz systemy zapobiegające poślizgowi kół.
Gol i Voyage to popularne modele na rynku brazylijskim, gdzie z powodzeniem konkurują z innymi popularnymi samochodami tego segmentu. Model Gol zdobył wiele nagród, w tym tytuł „Carro do Ano” (Samochód Roku) w Brazylii w latach 2014 i 2015.
Przedział pasażerski

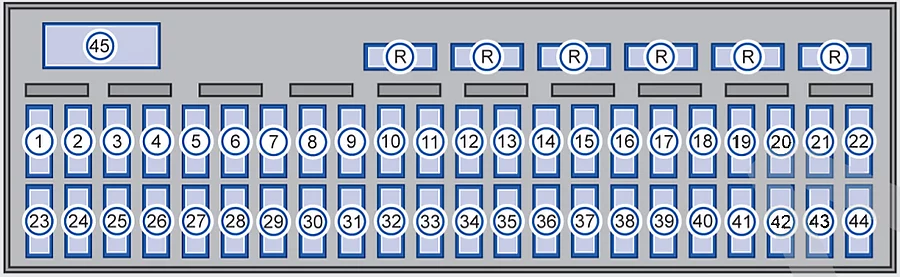

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej. Zdejmij pokrywę schowka / skrzynki bezpieczników w kierunku strzałki.
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Moduł automatycznej skrzyni biegów ASG | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Moduł Comfort System / Radio (pojazdy z przygotowaniem do radia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Obrotowy włącznik światła / lampa przeciwmgielna (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | moduł poduszki powietrznej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Odmgławiacz tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | transformator zapłonowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Dźwignia wyboru automatycznej skrzyni biegów ASG | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Moduł ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ładowarka USB do radia/smartfona (uniwersalna stacja dokująca) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Oświetlenie wewnętrzne / Światło pozycyjne (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Dźwignia wyboru automatycznej skrzyni biegów ASG | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Elektryczne zewnętrzne lusterko wsteczne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Sprzęgło elektromagnetyczne klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | zamek centralny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Wolny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Kierunkowskazy / Kierownica wielofunkcyjna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Gniazdo diagnostyczne / Opuszczanie lusterka zewnętrznego z prawej strony (pochylenie w dół) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Kierunkowskazy/światła hamowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Moduł systemu komfortu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Obrotowy włącznik światła/lampa przeciwmgielna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Tablica przyrządów / Przekaźnik elektrycznej jednostki sterującej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Pompka spryskiwacza szyby przedniej / Wycieraczka szyby przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | moduł wtryskowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Światło obrysowe prawe (BFM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Panel instrumentów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Zawór systemu zimnego rozruchu (silnik TOTALFLEX) / Pompa silnika TOTALFLEX / Zawór czyszczenia filtra z węglem aktywnym | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Lampka kontrolna świateł drogowych z lewej i prawej strony / lampka kontrolna świateł drogowych na tablicy rozdzielczej (BFM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Lewy reflektor mijania (BFM) / lewy reflektor mijania i reflektor świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | światła cofania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Połączony przyrząd / Przekaźnik systemu zimnego rozruchu (silnik TOTALFLEX) / Przekaźnik pompy paliwa / Moduł kontroli odległości parkowania / Przekaźnik klimatyzacji / Moduł prawego lusterka wstecznego (pochylanie w dół) / Moduł sterowania silnikiem / Czujnik deszczu i czujnik zmierzchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Moduł sterowania szybą elektryczną / Moduł opuszczania prawego zewnętrznego lusterka wstecznego (pochylanie w dół) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Włącznik światła (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | wentylacja wewnętrzna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Światło obrysowe lewe (BFM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Zawory wtryskiwaczy paliwa/czujnik pedału sprzęgła/czujnik pedału hamulca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Sonda lambda / zawór do czyszczenia filtra z węglem aktywnym | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Spryskiwacz do szyb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Prawy reflektor świateł mijania / Prawy reflektor świateł mijania i reflektor świateł drogowych (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Gniazdo zasilania 12 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Centrala elektroniki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora silnika

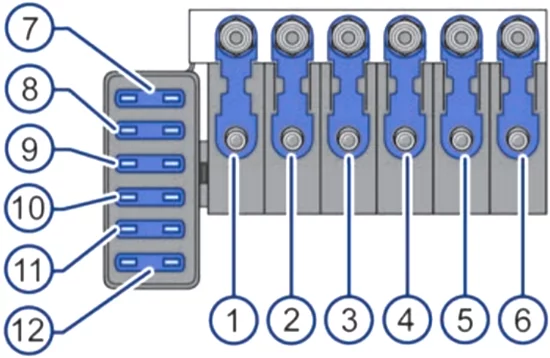

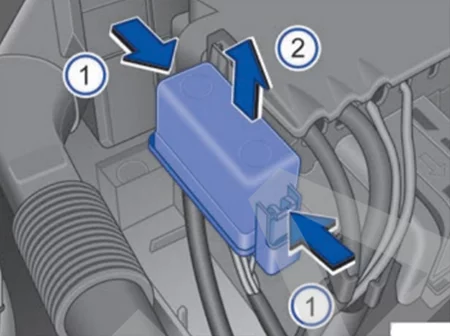

Bezpieczniki znajdują się w komorze silnika, nad akumulatorem pojazdu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 175A | Alternator |
| 2 | 110A | Zasilanie przedziału wewnętrznego |
| 3 | 40A | Wentylator chłodnicy – 2. prędkość |
| 4 | – | Wolny |
| 5 | 40A | ABS |
| 6 | – | Wolny |
| 7 | 25A | ABS |
| 8 | 40A | Wentylator chłodnicy – 1. bieg |
| 9 | 5A | system komfortu |
| 10 | 15A | moduł silnika |
| 11 | 30A | Silnik elektryczny pompy hydraulicznej – automatyczna skrzynia biegów ASG |
| 12 | 10 A | Automatyczna skrzynia biegów ASG |
