Volkswagen Gol, Pointer i Saveiro (2000-2007) – schematy bezpieczników i przekaźników

Rocznik 2000-2007
Zaktualizowano 10.05.2023
Volkswagen Gol, Pointer i Saveiro (2000-2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol, Pointer i Saveiro z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Volkswagen Gol, Pointer i Saveiro to trzy modele samochodów produkowanych w Brazylii w latach 2000-2007. Gol to samochód osobowy, Pointer to wersja kombi Gol, a Saveiro to mały pickup. Wszystkie trzy modele były oparte na tym samym podwoziu i charakteryzowały się sportowym wyglądem i dobrymi osiągami.

Wersje Gol i Pointer oferowały wiele opcji wyposażenia, w tym system ABS, poduszki powietrzne, klimatyzację, system audio z CD i wieloma innymi funkcjami. Wersja Saveiro była dostępna w różnych wersjach wyposażenia, w tym wersji podstawowej oraz bardziej zaawansowanych wersjach z klimatyzacją i systemem audio.

Pod maską Gol i Pointer znajdował się benzynowy silnik o pojemności 1,6 litra, generujący moc 101 KM, podczas gdy Saveiro był dostępny z silnikami o pojemności 1,6 lub 1,8 litra. Wszystkie modele były wyposażone w manualną skrzynię biegów, a niektóre wersje były dostępne z automatyczną skrzynią biegów.

Volkswagen Gol, Pointer i Saveiro cieszyły się dużą popularnością w Brazylii i innych krajach Ameryki Łacińskiej dzięki swojemu sportowemu wyglądowi, dobrym osiągom i wygodnemu wnętrzu. W 2007 roku produkcja Gol i Pointer została zakończona, a Saveiro został zastąpiony przez nowszą wersję. Jednak w ciągu swojej trwającej kilka lat produkcji modele te zdążyły zyskać grono wiernych fanów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

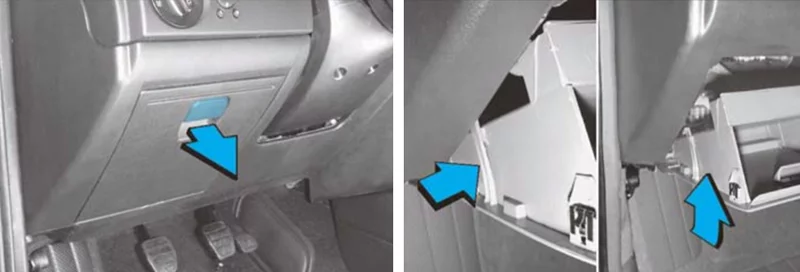

Bezpieczniki znajdują się na desce rozdzielczej, za osłoną. Niektóre modele mają inne bezpieczniki w komorze silnika, m.in. np o baterii. Bezpieczniki te powinny być wymieniane wyłącznie przez Oficjalny Serwis Volkswagena.

Volkswagen Gol, Pointer i Saveiro (2000-2007) - schematy bezpieczników i przekaźników

Volkswagen Gol, Pointer i Saveiro (2000-2007) - schematy bezpieczników i przekaźników

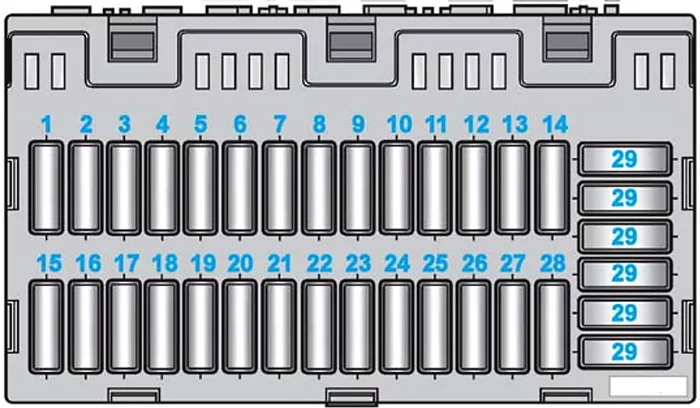

Numer Opis
1 Klakson
2 lewe światło mijania
3 System ABS
4 Wentylator chłodnicy 1 stopień
5 Prawe światło mijania
6 Zegar/światło bagażnika/światło wewnętrzne
Do odbioru: zegar/światło wewnętrzne
7 Prawe światło miasta
8 Światło hamowania / migacze awaryjne / klakson optyczny
9 Wentylator chłodnicy 2 stopień
10 Klimatyzacja
11 Wolny
12 Centralny zamek / system alarmowy
Do odbioru: centralny zamek / system alarmowy / oświetlenie skrzyni ładunkowej
13 System wtrysku
14 pompa paliwowa
15 Prawe światło drogowe/światło ostrzegawcze
16 Lewa światła drogowe
17 Wycieraczka szyby przedniej / spryskiwacz szyby tylnej
Do odbioru: podkładka wycieraczki
18 światła przeciwmgielne
19 Gniazdo zasilania 12 V
20 Lewe światło mijania
21 Oświetlenie: schowek na rękawiczki / popielniczka / zapalniczka / tablica rejestracyjna / wskaźnik przeciwmgielny / światła ludności.
22 Odmgławiacz tylnej szyby
Do odbioru: Wolny
23 Wycieraczka tylnej szyby
Do odbioru: Wolny
24 System wentylacji
25 zapalniczka
26 Elektryczne lusterka zewnętrzne
27 Kierunkowskazy/lampka kontrolna kierunkowskazów/światła ostrzegawcze/wskaźnik poziomu paliwa/wskaźnik temperatury płynu chłodzącego
28 światło cofania
29 wymiana bezpieczników
  • Wszystkie elektryczne szyby są wspólnie chronione przez automatyczny wyłącznik, który wyłącza się w przypadku przeciążenia (na przykład, gdy szyby są oszronione) i włącza się automatycznie po kilku sekundach.
  • Pojazdy wyposażone w system nagłaśniający mogą być zabezpieczone bezpiecznikiem 6, a także mogą mieć bezpiecznik z tyłu urządzenia.
  • Pojazdy z silnikami 1,0l, bezpiecznik 13 zabezpiecza również czujnik prędkości i sprężarkę klimatyzacji.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
