W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol, Saveiro i Voyage z lat: 2008, 2009, 2010, 2011, 2012.

Volkswagen Gol, Saveiro i Voyage to trzy modele samochodów z gamy Volkswagen produkowane w latach 2008-2012. Wszystkie trzy modele były oparte na tej samej platformie, co pozwoliło na dzielenie się niektórymi elementami konstrukcyjnymi oraz komponentami.

Volkswagen Gol to niewielki hatchback o sportowym charakterze. Auto cechuje się dynamiczną sylwetką, charakterystyczną maską z dużym logo VW oraz wyrazistymi przetłoczeniami biegnącymi wzdłuż boków nadwozia. Wewnątrz kabiny kierowcy znajduje się ergonomiczne i funkcjonalne wnętrze, z wygodnymi fotelami i dużą ilością przestrzeni. W zależności od wyposażenia, auto może mieć m.in. klimatyzację, elektryczne szyby i lusterka oraz system audio z możliwością podłączenia urządzeń zewnętrznych.

Volkswagen Saveiro to mały pickup o pojemności ładunkowej do 700 kg. Auto charakteryzuje się wytrzymałą konstrukcją oraz prostą i funkcjonalną kabiną kierowcy. W zależności od wersji, pojazd może mieć m.in. klimatyzację, elektryczne szyby oraz system audio z możliwością podłączenia urządzeń zewnętrznych.

Zobacz także:  Volkswagen Sharan 7N (2010-2014) - schematy bezpieczników i przekaźników

Volkswagen Voyage to sedan z wydłużonym nadwoziem, który zapewnia wygodne miejsca dla pasażerów z tyłu. Auto cechuje się klasycznym wyglądem, z charakterystyczną maską z dużym logo VW oraz kanciastymi bokami nadwozia. Wewnątrz kabiny kierowcy znajduje się ergonomiczne i funkcjonalne wnętrze, z wygodnymi fotelami oraz systemami audio i klimatyzacją.

Wszystkie trzy modele Volkswagen Gol, Saveiro i Voyage dostępne były z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i wysokoprężnymi. Samochody były sprzedawane głównie na rynkach amerykańskich, ale były również eksportowane do innych części świata.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen ID. Buzz (2022-2023) - schematy bezpieczników i przekaźników

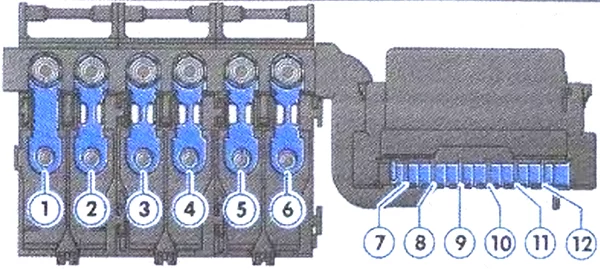

Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się w komorze silnika nad akumulatorem pojazdu. Bezpieczniki te powinny być wymieniane wyłącznie przez dealera Volkswagena.

Volkswagen Gol, Saveiro i Voyage (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 175A Alternator
2 110A Zasilanie obudowy wewnętrznej
3 40A Wentylator chłodnicy – 2 prędkości
4 40A ABS
5 Wolny
6 Wolny
7 25A ABS
8 40A Wentylator chłodnicy – 1 bieg
9 Wolny
10 15A moduł silnika
11 Wolny
12 Wolny

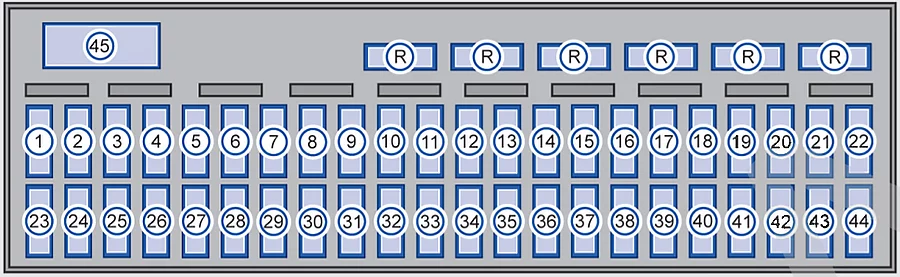

Skrzynka bezpieczników w przedziale pasażerskim

Zdejmij pokrywę/pokrywę skrzynki bezpieczników w kierunku strzałki.

Volkswagen Gol, Saveiro i Voyage (2008-2012) - schematy bezpieczników i przekaźników

Volkswagen Gol, Saveiro i Voyage (2008-2012) - schematy bezpieczników i przekaźników

Numer Opis
1 Wolny
2 Moduł systemu radiowego/komfortowego
3 Moduł interaktywnego systemu informacyjnego
4 Przełącznik wysuwania tylnej pokrywy / mikroprzełącznik blokady
5 Radio
6 Odmgławiacz tylnej szyby
7 Wolny
8 Wolny
9 Moduł ABS
10 Moduł ABS
11 Alarm
12 Alarm
13 Wolny
14 Moduł systemu komfortu / Zewnętrzne lusterko wsteczne
15 Sprzęgło elektromagnetyczne klimatyzacji
16 zamek centralny
17 Reflektory i tylne światło przeciwmgielne
18 wycieraczka do szyb
19 Wolny
20 przycisk bezpieczeństwa
21 kierunkowskazy
22 transformator zapłonowy
23 Gniazdo diagnostyczne / Oświetlenie bagażnika / Oświetlenie wewnętrzne / Oświetlenie lusterka zewnętrznego
24 połączony instrument
25 Pompka spryskiwacza / Wycieraczka szyby przedniej
26 moduł wtryskowy
27 Światła obrysowe po prawej stronie
28 Oświetlenie tablicy rejestracyjnej / deska rozdzielcza
29 pompa paliwowa
30 Zawór do czyszczenia filtra z węglem aktywnym
31 Światło obrysowe po lewej stronie / lampka kontrolna na desce rozdzielczej
32 Światło mijania po lewej stronie
33 światła cofania
34 Połączony instrument/immobilizer/przekaźnik pompy paliwa/czujnik prędkości/czujnik pedału hamulca/czujnik pedału sprzęgła/przełącznik ciśnienia klimatyzacji
35 Wolny
36 Światła stopu
37 Klakson
38 wentylacja wewnętrzna
39 Światła obrysowe po lewej stronie
40 zawory wtryskiwaczy paliwa
41 Sonda lambda
42 Światła drogowe z prawej strony
43 Światła mijania z prawej strony
44 Gniazdo zasilania 12 V
45 Elektryczny napęd szyb
