Volkswagen Gol i Voyage (2019-2022) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol i Voyage z lat: 2019, 2020, 2021, 2022.
Volkswagen Gol i Voyage to modele samochodów z segmentu B produkowane przez niemiecką markę Volkswagen od 2019 roku. Po raz pierwszy zaprezentowane zostały w Brazylii w 1980 roku, a od tamtego czasu zyskały popularność w Ameryce Południowej.
W 2019 roku Volkswagen przedstawił odświeżoną wersję Gol i Voyage, która przeszła gruntowne zmiany wizualne i technologiczne. Samochody zyskały nowy przedni zderzak, reflektory i chromowaną atrapę chłodnicy, a także nowoczesny system multimedialny z ekranem dotykowym i komunikacją bezprzewodową.
Pod maską Gol i Voyage dostępne są różne jednostki napędowe, w tym benzynowe silniki o pojemności 1,0 i 1,6 litra oraz turbodiesel 1,6 TDI. Wszystkie silniki są zgodne z normami emisji spalin Euro 6.
Volkswagen Gol i Voyage oferują także wiele funkcjonalnych rozwiązań, w tym system automatycznego hamowania w mieście, klimatyzację, elektryczne sterowanie szyb, centralny zamek, elektrycznie regulowane lusterka oraz system ABS.
Modele Gol i Voyage cieszą się dużą popularnością w Brazylii i innych krajach Ameryki Południowej, gdzie ceny samochodów są stosunkowo niskie, a jakość wykonania i niezawodność spotykają się z uznaniem klientów.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

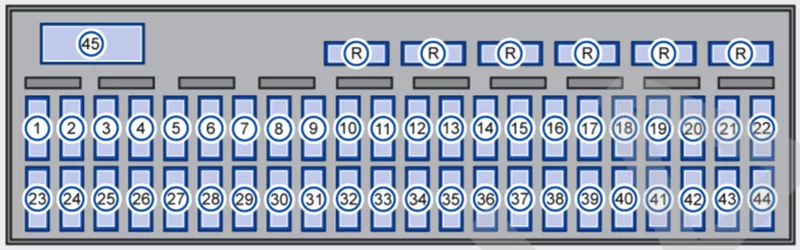

Przedział pasażerski
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej. Zdejmij pokrywę schowka / skrzynki bezpieczników w kierunku strzałki.
| Numer | Opis |
|---|---|
| 1 | moduł automatycznej skrzyni biegów |
| 2 | Moduł Comfort System / Radio (pojazdy z przygotowaniem do radia) |
| 3 | Przełącznik obrotowy świateł przednich/przeciwmgielnych (BCM) |
| 4 | Wolny |
| 5 | moduł poduszki powietrznej |
| 6 | Odmgławiacz tylnej szyby |
| 7 | transformator zapłonowy |
| 8 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| 9 | Moduł ABS |
| 10 | Ładowarka USB do radia/smartfona (uniwersalna stacja dokująca) |
| 11 | Wolny |
| 12 | Oświetlenie wewnętrzne / Światło pozycyjne (BCM) |
| 13 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| 14 | Elektryczne zewnętrzne lusterko wsteczne |
| 15 | Sprzęgło elektromagnetyczne klimatyzacji |
| 16 | Alarm |
| 17 | Centralny zamek |
| 18 | Wycieraczka tylnej szyby |
| 19 | Kierunkowskazy / Kierownica wielofunkcyjna |
| 20 | Gniazdo diagnostyczne / Opuszczanie lusterka zewnętrznego z prawej strony (pochylenie w dół) |
| 21 | Kierunkowskazy/światła hamowania |
| 22 | Moduł systemu komfortu |
| 23 | Przełącznik obrotowy świateł przednich/przeciwmgielnych |
| 24 | Tablica przyrządów / Przekaźnik elektrycznej jednostki sterującej |
| 25 | Pompka spryskiwacza szyby przedniej i spryskiwacz szyby tylnej / Wycieraczka szyby przedniej |
| 26 | moduł wtryskowy |
| 27 | Światło obrysowe prawe (BFM) |
| 28 | Panel instrumentów |
| 29 | pompa paliwowa |
| 30 | Zawór systemu zimnego startu / Pompa silnika TOTALFLEX / Zawór czyszczenia filtra z węglem aktywnym / Gorący start (E-FLEX) |
| 31 | Lewy i prawy boczny reflektor świateł drogowych/lampka kontrolna świateł drogowych tablicy rozdzielczej |
| 32 | Lewe światła mijania (BFM) / Lewe światła mijania i światła drogowe (BCM) |
| 33 | światła cofania |
| 34 | Połączony przyrząd / Przekaźnik systemu zimnego rozruchu / Przekaźnik pompy paliwa / Moduł kontroli odległości parkowania / Przekaźnik klimatyzacji / Moduł sterujący silnika / Elektryczne lusterko wewnętrzne |
| 35 | Moduł sterowania szybą elektryczną / Moduł opuszczania prawego zewnętrznego lusterka wstecznego (pochylanie w dół) |
| 36 | Przełącznik światła |
| 37 | Klakson |
| 38 | wentylacja wewnętrzna |
| 39 | Światło obrysowe lewe (BFM) |
| 40 | Zawory wtryskiwaczy paliwa/czujnik pedału sprzęgła/czujnik pedału hamulca |
| 41 | Sonda lambda / zawór do czyszczenia filtra z węglem aktywnym |
| 42 | Spryskiwacz do szyb |
| 43 | Prawe światła mijania (BFM) / Prawe światła mijania i światła drogowe (BCM) |
| 44 | Gniazdo zasilania 12 V |
| 45 | elektryczna jednostka sterująca |

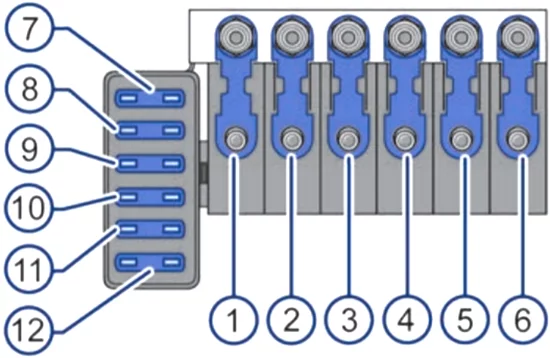

Komora silnika
Bezpieczniki znajdują się w komorze silnika, nad akumulatorem pojazdu.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Alternator | 175A |
| 2 | Zasilanie przedziału wewnętrznego | 110A |
| 3 | Wentylator chłodnicy – 2. prędkość | 40A |
| 4 | Wolny | – |
| 5 | ABS | 40A |
| 6 | Gorący start (E-FLEX) | 80A |
| 7 | ABS | 25A |
| 8 | Wentylator chłodnicy – 1. bieg | 40A |
| 9 | system komfortu | 5A |
| 10 | moduł silnika | 15A |
| 11 | Silnik elektryczny pompy hydraulicznej – automatyczna skrzynia biegów | 30A |
| 12 | automatyczna skrzynia biegów | 10 A |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
