W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Jetta i Vento 6 z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Volkswagen Jetta VI to kompaktowy samochód osobowy, który zadebiutował w 2010 roku. Jest to szósta generacja modelu Jetta i pierwsza, która została zaprojektowana z myślą o globalnym […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Jetta i Vento 6 z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Volkswagen Jetta VI to kompaktowy samochód osobowy, który zadebiutował w 2010 roku. Jest to szósta generacja modelu Jetta i pierwsza, która została zaprojektowana z myślą o globalnym rynku. Samochód jest dostępny w wielu wersjach wyposażenia i silnikowych, co pozwala na dopasowanie do indywidualnych potrzeb i preferencji kierowcy.
Volkswagen Jetta VI jest zbudowany na płycie podłogowej Volkswagen Group A5 (PQ35), która wykorzystywana jest również w innych modelach koncernu. Samochód wyróżnia się dynamicznym i nowoczesnym wyglądem, a także wysoką jakością wykonania i wykończenia.
W zależności od rynku, wersje silnikowe Volkswagen Jetta VI różnią się od siebie. W Europie samochód oferowany był z silnikami benzynowymi o pojemnościach od 1.2 do 2.0 litrów, a także z jednym dieslem o pojemności 2.0 litra. W Stanach Zjednoczonych pojazd oferowany był z silnikami benzynowymi o pojemności 2.0, 1.8 lub 1.4 litra.
W standardowym wyposażeniu Volkswagen Jetta VI znajdują się m.in. system ABS, ESP, kurtyny powietrzne, system multimedialny z ekranem dotykowym, system nawigacji GPS oraz klimatyzacja. Dostępne są również opcjonalne elementy wyposażenia, takie jak system audio firmy Fender, skórzana tapicerka, podgrzewane fotele czy panoramiczny dach.
Volkswagen Jetta VI oferuje przestronne wnętrze, które zapewnia wygodną jazdę nawet na dłuższych dystansach. Samochód posiada pojemny bagażnik o pojemności 510 litrów, co czyni go idealnym wyborem dla rodzin z dziećmi, które potrzebują dużo miejsca na bagaże i sprzęt sportowy.
Pod względem osiągów Volkswagen Jetta VI prezentuje się bardzo dobrze. Silniki benzynowe pozwalają na osiągnięcie prędkości maksymalnej powyżej 200 km/h, a jednostki diesla zapewniają wysoką ekonomiczność i niskie koszty eksploatacji.
Podsumowując, Volkswagen Jetta VI to samochód, który z powodzeniem konkurować może z innymi kompaktowymi modelami na rynku. Oferuje nowoczesny design, przestronne wnętrze, zaawansowane technologicznie rozwiązania oraz wysoką jakość wykonania i wykończenia. Jest to idealny wybór dla osób ceniących sobie komfort, bezpieczeństwo i osiągi.

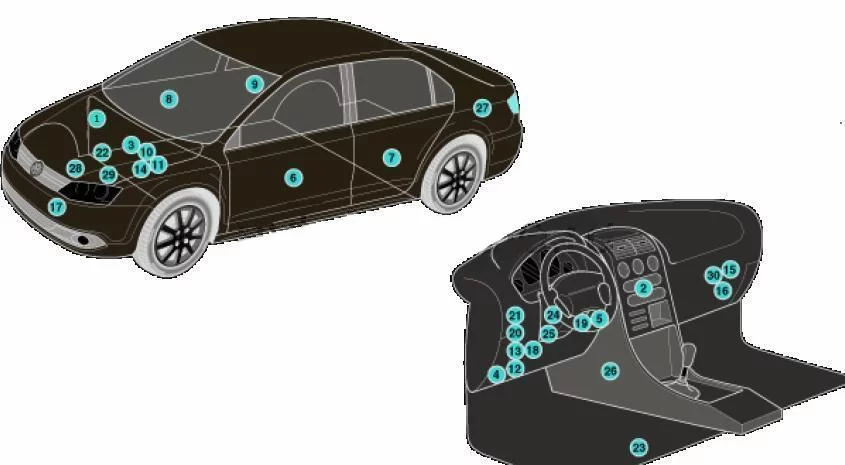

Lokalizacja jednostek sterujących
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Bateria akumulatora |
| 4 | Złącze diagnostyczne (DLC) |
| 5 | Jednostka diagnostyczna |
| 6 | Sterownik drzwi kierowcy |
| 7 | Sterownik elektryczny tylnych lewych drzwi |
| 8 | Elektryczna jednostka sterująca drzwi pasażera |
| 9 | Elektryczna jednostka sterująca tylnych prawych drzwi |
| 10 | Elektroniczny moduł sterujący silnika (ECM) |
| 11 | Skrzynka bezpieczników / przekaźników, komora silnika |
| 12 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1 |
| 13 | Skrzynka bezpieczników / przekaźników, tablica przyrządów 2 |
| 14 | Skrzynka sterownicza świec żarowych – pod bezpiecznikiem silnika / skrzynką przekaźników |
| 15 | Jednostka sterująca zasięgiem reflektorów |
| 16 | Rezystor silnika dmuchawy nagrzewnicy – obok silnika dmuchawy nagrzewnicy |
| 17 | Sygnał dźwiękowy |
| 18 | Moduł sterujący wyłącznika zapłonu (wybrane modele) – w skrzynce bezpieczników / przekaźników na desce rozdzielczej 2 |
| 19 | Pilot zdalnego sterowania do centralnego zamka i rozruchu silnika |
| 20 | Wielofunkcyjna centralka – funkcje: system antywłamaniowy, centralny zamek, system ładowania, centralki funkcji drzwi, elektryczna kontrola obciążenia, lampy zewnętrzne, lampy na nogi, otwieracz klapki wlewu paliwa, pompa paliwa, podgrzewanie lusterek wstecznych, odmrażacz tylnej szyby, klakson, immobiliser, kierunkowskazy / światła awaryjne, oświetlenie zestawu wskaźników, oświetlenie wnętrza, pilot do centralnego zamka i rozruchu silnika, czujnik deszczu / nasłonecznienia, światła hamowania, wycieraczka / spryskiwacz przedniej szyby |
| 21 | Jednostka sterująca systemu parkowania |
| 22 | Sterownik wspomagania kierownicy – na drążku kierowniczym |
| 23 | Sterownik ogrzewania fotela – pod fotelem kierowcy |
| 24 | Jednostka sterująca elektroniki kolumny kierownicy |
| 25 | Jednostka sterująca blokady kolumny kierownicy |
| 26 | Elektroniczna jednostka sterująca SRS |
| 27 | Jednostka sterująca osprzętem elektrycznym przyczepy |
| 28 | Elektroniczny moduł sterowania skrzynią biegów (TCM) (przekładnia DSG) |
| 29 | Elektroniczny moduł sterowania skrzynią biegów (TCM) – z automatycznym |
| 30 | Blok stabilizatora napięcia |
Komora silnika

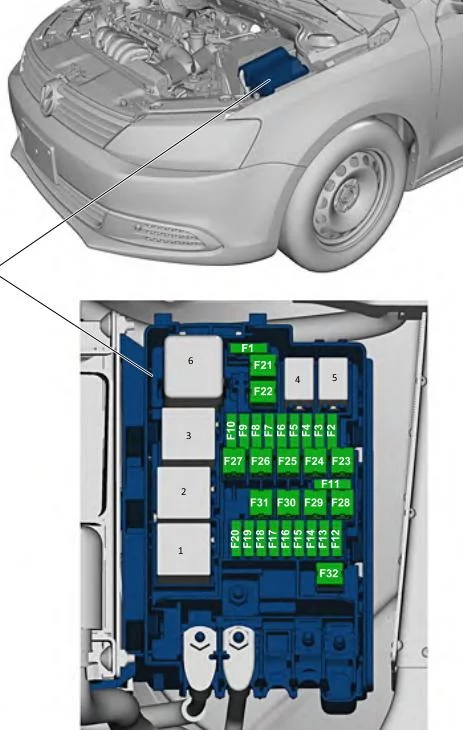

Znajduje się po prawej stronie obok akumulatora i jest zakryty osłoną ochronną.
Opis
| F1 | |
| F2 | (10A/15A) Zarządzanie silnikiem, przekaźnik mocy elektroniki silnika |
| F3 | (5A) Silnik wentylatora chłodzącego, przekaźnik ogrzewania |
| F4 | (5A/10A/15A) Zarządzanie silnikiem, pompa płynu chłodzącego, grzałka sondy lambda |
| F5 | (5A/10A/20A) Grzałka sondy lambda, pompa diagnostyczna zasilania, miernik masy powietrza, pompa próżniowa hamulca |
| F6 | (5A/10A/15A) Pompa diagnostyczna układu paliwowego, zawór odcinający zbiornik paliwa, przekaźnik pompy powietrza wtórnego |
| F7 | (5A / 20A) Zarządzanie silnikiem (cewka zapłonowa), regulator ciśnienia paliwa |
| F8 | (10A) Zarządzanie silnikiem (korpus przepustnicy, zawór Wastegate, regulator ciśnienia sprzęgła ..) |
| F9 | (5A/15A) Sterownik świec żarowych, przekaźnik pompy paliwa |
| F10 | (5A) Czujnik prędkości, włącznik świateł hamowania, przekaźnik wspomagania hamulców |
| F11 | |
| F12 | (5A / 20A) Pompa obiegowa płynu chłodzącego, cewka zapłonowa |
| F13 | (5A) Pompa wody (20A) Przekaźnik serwo hamulca |
| F14 | (5A) Zarządzanie silnikiem, główny przekaźnik |
| F15 | (30A) Skrzynka regulatora napięcia |
| F 16 | (30A) Układ ABS/ESP |
| F17 | (30A) Skrzynia biegów |
| F18 | (20A) Jednostka mechatroniczna skrzyni biegów DSG |
| F19 | (1A) Wielofunkcyjny moduł sterujący |
| F20 | (30A) Przekaźnik wycieraczek i spryskiwaczy |
| F21 | (50A) Pompa powietrza wywiewanego |
| F22 | (40A) Pomocnicza nagrzewnica powietrza |
| F23 | (40A) Układ ABS/ESP |
| F24 | (50A) Moduł sterujący przyczepy |
| F25 | (50A) Główne obwody zapłonowe, zacisk 15 przekaźnika mocy |
| F26 | (60A) Świece żarowe (40A) Przekaźnik pompy powietrza wtórnego |
| F27 | (50/60A) Silnik wentylatora chłodzącego |
| F28 | (40A) Wielofunkcyjny moduł sterujący |
| F29 | (40A) Wielofunkcyjny moduł sterujący |
| F30 | (50A) Obwody pomocnicze |
| F31 | (30A) Wzmacniacz wyjściowy systemu audio |
| F32 | (40A) Grzałka chłodziwa |
Przypisanie przekaźnika
Dział wkładek bezpiecznikowych

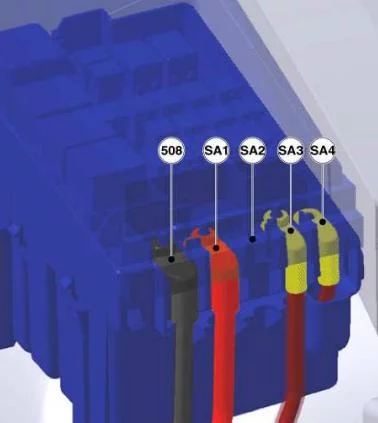

Bezpieczniki dużej mocy w postaci wkładek topikowych znajdują się z boku urządzenia.
Opis
Przedział pasażerski
Skrzynka bezpiecznikowa

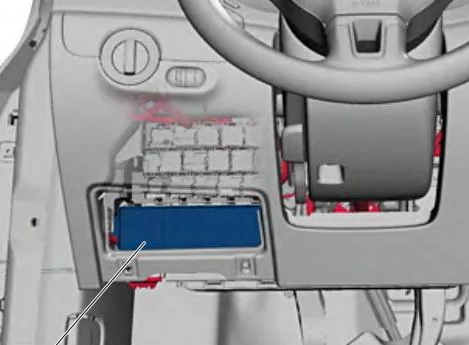

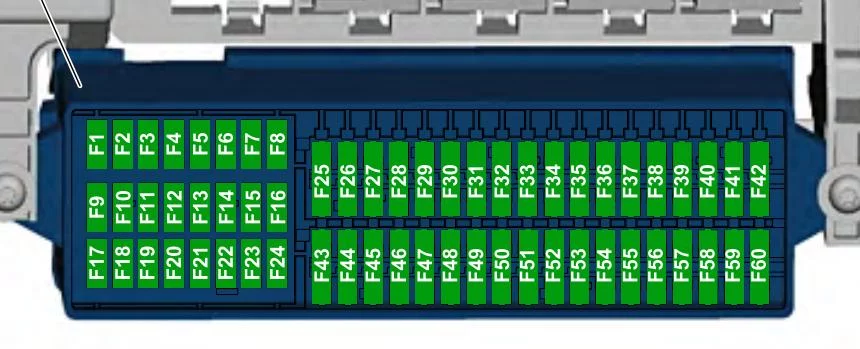

Znajduje się pod panelem. Zdejmij pokrywę ochronną, aby uzyskać dostęp.
Opis
| F1 | |
| F2 | (5A) Blokada kolumny kierownicy |
| F3 | (10A) Tablica przyrządów |
| F4 | |
| F5 | |
| F6 | (10A) Wielofunkcyjny moduł sterujący |
| F7 | (5A) Przekaźnik świateł przeciwmgielnych (tylko AW0), ściemniacz przełączników i zestawu wskaźników (tylko AW0), oświetlenie tablicy rejestracyjnej, jednostka sterująca zasilaniem pokładowym (tylko AW1) |
| F8 | (7,5 A) Przełącznik pompy spryskiwacza szyby przedniej i reflektorów, pompa spryskiwacza |
| F9 | (5A) System SRS, poduszka powietrzna |
| F10 | (10A) Przełącznik prawej kolumny kierownicy |
| F11 | |
| F12 | |
| F13 | (5A) Elektrochromatyczne lusterko wewnętrzne, czujnik światła, sterownik układu wspomagania parkowania, czujnik zanieczyszczenia powietrza, czujnik wysokiego ciśnienia, sterownik klimatyzacji Climatronic, czujnik ciśnienia w oponach, włącznik świateł cofania, opornik podgrzewania dyszy lewego spryskiwacza, opornik podgrzewania dyszy spryskiwacza prawego – |
| F14 | (10A) Przełącznik lewej kolumny kierownicy, jednostka sterująca ABS, włącznik świateł, jednostka sterująca pompy paliwa |
| F15 | (10A) Ściemniacz przełączników i zestawu wskaźników, sterowanie zasięgiem reflektorów, przekaźnik nagrzewnicy dodatkowej, miernik masy powietrza, rezystor grzewczy wentylacji skrzyni korbowej, lewy reflektor, silnik sterujący poziomowaniem lewego reflektora, prawy reflektor, silnik sterujący zakresem prawego reflektora wykonawczego |
| F 16 | (10A) Zarządzanie silnikiem |
| F17 | |
| F18 | (15A) Reflektor lewy |
| F19 | (15A) Reflektor prawy |
| F20 | (10A) Sterownik automatycznej skrzyni biegów, sterownik czujnika dźwigni zmiany biegów, przełącznik Tiptronic, sterownik układu klimatyzacji, wyłącznik zapłonu i rozrusznika |
| F21 | |
| F22 | (10A) Przełącznik rozrusznika zapłonu, skrzynka konwertera, klakson przeciwkradzieżowy, czujnik wnętrza, przekaźnik syreny alarmowej, przekaźnik klaksonu dwutonowego |
| F23 | (10A) Pokładowa jednostka sterująca zasilaczem, włącznik światła, czujnik deszczu i światła, czujnik pola magnetycznego do kompasu |
| F24 | (10A) Pokładowa jednostka sterująca zasilaniem, jednostka sterująca oświetleniem adaptacyjnym i regulacją zasięgu reflektorów |
| F25 | (15A) Skrzynia biegów |
| F26 | (15A) Pompa próżniowa serwo hamulca |
| F27 | |
| F28 | (40A) Nagrzewnica płynu chłodzącego, przekaźnik nagrzewnicy dodatkowej |
| F29 | (1A) Wielofunkcyjny moduł sterujący |
| F30 | (20A) Gniazda zapalniczek |
| F31 | (30A) Włącznik światła |
| F32 | (30A) Włącznik światła |
| F33 | (40A) Przełącznik trybu nagrzewnicy i trybu pracy, przekaźnik dmuchawy świeżego powietrza, jednostka sterująca klimatyzacji, przełącznik dmuchawy świeżego powietrza |
| F34 | (15A) Reflektor lewy, jednostka sterująca zestawu wskaźników |
| F35 | (10A) Jednostka sterująca kolumny kierownicy, jednostka sterująca zestawu wskaźników, przełącznik klaksonu, interfejs diagnostyczny magistrali danych; |
| F36 | (25A) Wielofunkcyjny moduł sterujący |
| F37 | (15A) Reflektor lewy |
| F38 | (15A) Reflektor prawy |
| F39 | (15A) Światła mijania |
| F40 | (15A) Moduł sterujący przyczepy |
| F41 | (15A) Moduł sterujący przyczepy |
| F42 | (20A) Moduł sterujący przyczepy |
| F43 | (30A) Moduł sterowania drzwiami pasażera |
| F44 | (25A) Podgrzewany przekaźnik tylnej szyby |
| F45 | (25A) Sterownik drzwi kierowcy, sterownik drzwi przedniego pasażera |
| F46 | (25A) Sterownik tylnych lewych drzwi, tylny sterownik prawych drzwi |
| F47 | (15A) Pompa paliwa |
| F48 | (20A) Wielofunkcyjny moduł sterujący |
| F49 | (40A) Klimatyzacja/nagrzewnica |
| F50 | (30A) Podgrzewane siedzenia |
| F51 | (20A) Szyberdach |
| F52 | (20A) Klakson |
| F53 | (15A) Podgrzewane siedzenia |
| F54 | (15A) Tylne światła przeciwmgielne |
| F55 | (20A) Włącznik światła, przełącznik lewej kolumny kierownicy |
| F56 | – |
| F57 | (15A) System audio, system nawigacji |
| F58 | (1A / 30A) Telefon nadawczo-odbiorczy, falownik z gniazdem, 12V – 230V |
| F59 | (30A) Wzmacniacz wyjściowy systemu audio |
| F60 | (30A) Grzałka chłodziwa |
| F1 | (10A) Rezystor ogrzewania strumienia spryskiwacza |
| F2 | (5A / 7,5A) Blokada kolumny kierownicy |
| F3 | (10A) Tablica przyrządów |
| F4 | (2A/10A) Odbiornik/nadajnik telefonu |
| F5 | (7,5A) Lewe tylne światło przeciwmgielne |
| F6 | (10A) Wielofunkcyjny moduł sterujący, kamera cofania |
| F7 | (5A) Przekaźnik świateł przeciwmgielnych, ściemniacz przełącznika i zestawu wskaźników, lampka tablicy rejestracyjnej |
| F8 | (7,5 A) Przełącznik pompy spryskiwacza szyby przedniej i reflektorów, pompa spryskiwacza |
| F9 | (5A) Moduł sterujący poduszki powietrznej, (15A) Moduł sterujący rozpoznawania zajętości siedzenia |
| F10 | (10A) Przełącznik prawej kolumny kierownicy |
| F11 | (10A) Reflektor lewy, (reflektor wyładowczy) |
| F12 | (10A) Reflektor prawy, (reflektor wyładowczy) |
| F13 | (5A) Elektrochromatyczne lusterko wewnętrzne, czujnik światła, sterownik układu wspomagania parkowania, czujnik zanieczyszczenia powietrza, czujnik wysokiego ciśnienia, sterownik klimatyzacji, przycisk monitorowania ciśnienia w oponach, przycisk wyłączania ASR i ESP, przełącznik świateł cofania, przełącznik start-stop, rezystor grzewczy dla lewa dysza spryskiwacza, rezystor grzewczy prawej spryskiwacza, przełącznik regulacji lusterek, przycisk podgrzewania lusterek zewnętrznych, sterownik adaptacyjnego oświetlenia i regulacji zasięgu reflektorów |
| F14 | (10A) Przełącznik lewej kolumny kierownicy, sterownik ABS, sterownik pompy paliwa, sterownik wykrywania przyczepy, stabilizator napięcia, falownik z gniazdem, 12 V – 230 V, interfejs diagnostyczny magistrali danych |
| F15 | (10A) Złącze, 16-stykowe, (złącze diagnostyczne), ściemniacz przełącznika i zestawu wskaźników, regulacja zasięgu reflektorów, przekaźnik dmuchawy świeżego powietrza, miernik masy powietrza, rezystor ogrzewania wentylacji skrzyni korbowej, jednostka sterująca tłumienia drgań, lewy reflektor, zasięg lewego reflektora siłownik sterujący, prawy reflektor główny, prawy siłownik sterujący zasięgiem reflektorów |
| F 16 | (10A) Przekaźnik pomocniczej pompy płynu chłodzącego, pompa paliwa, kluczyk silnika. |
| F17 | (10A) System antykradzieżowy i jego przekaźnik |
| F18 | (15A) Reflektor lewy |
| F19 | (15A) Reflektor prawy |
| F20 | (10A) Przełącznik zapłonu i rozrusznika, przełącznik Tiptronic, sterownik automatycznej skrzyni biegów, sterownik czujnika dźwigni zmiany biegów, sterownik Climatronic, odbiornik radiowy dodatkowego podgrzewacza wody |
| F21 | (15A / 20A) Pokładowa jednostka sterująca zasilaniem, dwutonowy przekaźnik klaksonu, sygnał wysokiego tonu, sygnał niskiego tonu |
| F22 | (7,5A / 20A) Przełącznik zapłonu i rozrusznika, skrzynka konwertera, czujnik wnętrza, przekaźnik syreny alarmowej, klakson alarmu przeciwkradzieżowego |
| F23 | (10A) Pokładowa jednostka sterująca zasilaczem, włącznik światła, czujnik deszczu i światła, czujnik pola magnetycznego do kompasu |
| F24 | (10A) Moduł sterujący do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów |
| F25 | (15A) Skrzynia biegów, selektor automatycznej skrzyni biegów |
| F26 | (15A) Pompa próżniowa serwo hamulca |
| F27 | (1A) Spiralny kabel poduszki powietrznej z pierścieniem ślizgowym |
| F28 | (40A) Przekaźnik do pracy nagrzewnicy dodatkowej |
| F29 | (1A) Wielofunkcyjny moduł sterujący, wyłącznik zapłonu i rozrusznika |
| F30 | (20A) Zapalniczka |
| F31 | (30A) Włącznik światła |
| F32 | (20A) Włącznik światła |
| F33 | (40A) Przełącznik trybu nagrzewnicy i trybu pracy, przekaźnik dmuchawy świeżego powietrza, jednostka sterująca klimatyzacji, przełącznik dmuchawy świeżego powietrza |
| F34 | (15A) Żarówka lewego światła drogowego, żarówka prawego światła drogowego, jednostka sterująca zestawu wskaźników |
| F35 | (10A) Moduł sterujący kolumny kierownicy, interfejs diagnostyczny magistrali danych, przełącznik klaksonu; |
| F36 | (25A) Wielofunkcyjny moduł sterujący |
| F37 | (15A) Reflektor lewy, lampa lewa |
| F38 | (15A) Reflektor prawy, prawa żarówka do jazdy dziennej |
| F39 | (20A) Przekaźnik świateł mijania |
| F40 | (15A) Moduł sterujący przyczepy |
| F41 | (15A) Moduł sterujący przyczepy |
| F42 | (20A) Moduł sterujący przyczepy |
| F43 | (30A) Moduł sterowania drzwiami pasażera |
| F44 | (30A) Podgrzewany przekaźnik tylnej szyby, podgrzewana tylna szyba, pokładowa jednostka sterująca zasilaniem |
| F45 | (30A) Jednostka sterująca drzwi kierowcy, jednostka sterująca przednich drzwi pasażera |
| F46 | (30A) Sterownik tylnych lewych drzwi, tylny sterownik prawych drzwi |
| F47 | (15A) Pompa paliwa |
| F48 | (20A) Wielofunkcyjny moduł sterujący |
| F49 | (40A) Dmuchawa świeżego powietrza, jednostka sterująca Climatronic |
| F50 | (30A) Podgrzewane siedzenia |
| F51 | (20A) Szyberdach |
| F52 | (20A) Klakson |
| F53 | (15A) Przełącznik regulacji odcinka lędźwiowego fotela kierowcy |
| F54 | (15A) Przekaźnik świateł przeciwmgielnych |
| F55 | (20A) Włącznik światła, przełącznik lewej kolumny kierownicy |
| F56 | (10A) Napęd elektryczny i elektronika sterowania mocą |
| F57 | (15A/25A) System audio, system nawigacji |
| F58 | (30A) Falownik z gniazdem, 12V |
| F59 | (15A) Przekaźnik zwalniania wentylatora, akumulator |
| F60 | (30A) Dodatkowa jednostka sterująca nagrzewnicą |

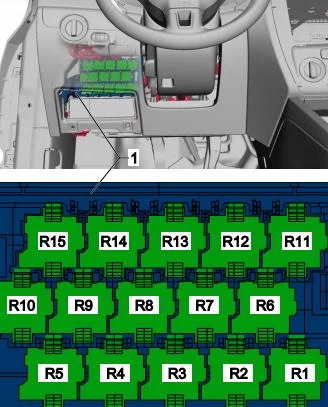

Skrzynka przekaźnikowa
Znajduje się nad skrzynką bezpieczników.
Opis
Opis
