Volkswagen Gol i Pointer (1994-1999) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol i Pointer z lat: 1994, 1995, 1996, 1997, 1998, 1999. Volkswagen Gol i Pointer to nazwy dwóch bliźniaczych modeli samochodów kompaktowych produkowanych przez niemiecką firmę Volkswagen w latach 1994-1999. Gol był produkowany w Brazylii, a Pointer w Argentynie. Gol i Pointer […]

05/10/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Gol i Pointer z lat: 1994, 1995, 1996, 1997, 1998, 1999.

Volkswagen Gol i Pointer to nazwy dwóch bliźniaczych modeli samochodów kompaktowych produkowanych przez niemiecką firmę Volkswagen w latach 1994-1999. Gol był produkowany w Brazylii, a Pointer w Argentynie.

Gol i Pointer były dostępne w wersjach hatchback i sedan, a napęd stanowił silnik benzynowy lub wysokoprężny, w zależności od kraju, w którym były produkowane. Wersje wyposażenia obejmowały podstawową, komfortową i sportową.

Volkswagen Gol i Pointer były uważane za niezawodne i ekonomiczne samochody. W Brazylii Gol był najpopularniejszym samochodem w swojej klasie przez wiele lat, a Pointer był jednym z najlepiej sprzedających się modeli na argentyńskim rynku.

Zobacz także:  Volkswagen ID. Buzz (2022-2023) - schematy bezpieczników i przekaźników

Oba modele otrzymały wiele pozytywnych recenzji i nagród, w tym tytuł Samochodu Roku w Brazylii dla Gol w 1990 roku. Mimo że Gol i Pointer zostały zastąpione przez nowsze modele, wciąż cieszą się popularnością w Ameryce Południowej i są uznawane za klasyki samochodowe.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen Up! (2011-2018) - schematy bezpieczników i przekaźników

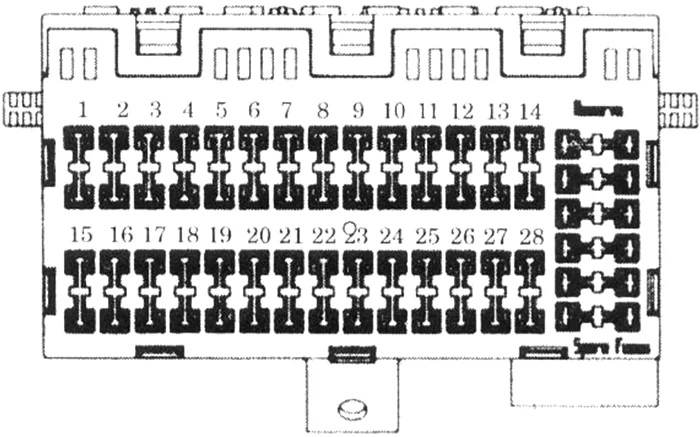

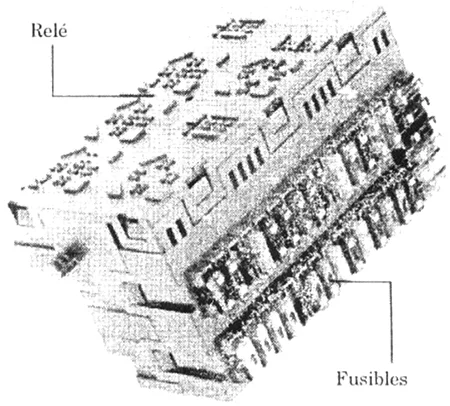

Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie pod panelem. Może pomieścić 7 przekaźników, wyłącznik termiczny szyby, 34 bezpieczniki (6 rezerwowych) i 9 złączy wiązek.

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Wolny
2 10 A Światła główne
3 10 A głośnik, radio, zegar, deska rozdzielcza
4 15A Przełącznik świateł drogowych i mijania, światło bagażnika
5 30A Silnik wentylatora elektrycznego klimatyzacji
6 10 A Prawe światło pozycyjne, oświetlenie schowka na rękawiczki
7 10 A lewe światło pozycyjne
8 10 A lewe światła drogowe
9 10 A prawe światła drogowe
10 10 A prawe światło mijania
11 10 A lewe światło mijania
12 10 A Światło hamowania, zawór biegu jałowego
13 Wolny
14 5A Włącz kierunkowskaz, światło cofania, tylne światło
15 10 A Silnik i przełącznik wycieraczek
16 25A przełącznik wentylacji
17 30A Podgrzewana tylna szyba (1,6 l)
Podgrzewana szyba tylna, zapalniczka, lusterka wsteczne (1.8L)
18 Wolny
19 25A Wentylator elektryczny klimatyzacji
20 30A Wyłącznik termiczny wentylatora elektrycznego
21 30A Dmuchawa klimatyzacji (1,6 l)
Dmuchawa klimatyzacji, elektryczne zamki drzwi (1,8 l)

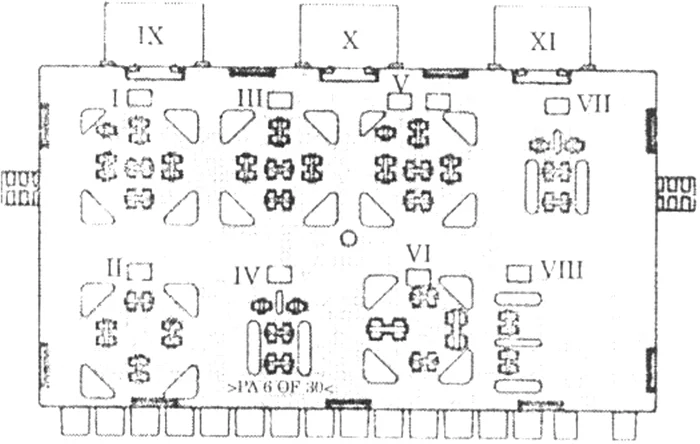

Przekaźniki

Zobacz także:  Volkswagen Polo 3 Classic (1994-2001) - schematy bezpieczników i przekaźników

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników

Numer Opis
I Wycieraczki i wycieraczki
II Kierunkowskaz i światła obrysowe
III Spryskiwacz i wycieraczka tylnej szyby
IV dodatkowe światło przeciwmgielne
v zegar podnośnika szyby
VI Funkcja x
VII Głośniki pomocnicze
viii Termiczny zbijak do szkła
IX zamek centralny
X Klimatyzacja
XI Dodatkowe oświetlenie głębokości

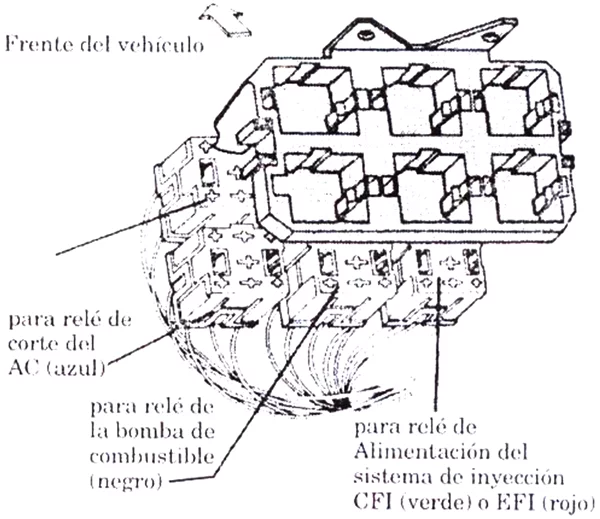

Blok przekaźnika z tyłu schowka

Volkswagen Gol i Pointer (1994-1999) - schematy bezpieczników i przekaźników
