Volkswagen Polo VI (2017-2020) – schematy bezpieczników i przekaźników
Rocznik 2017-2020
Zaktualizowano 7.07.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Polo VI z lat: 2017, 2018, 2019, 2020.
Volkswagen Polo VI to szósta generacja popularnego modelu samochodu kompaktowego Volkswagen Polo. Oto kilka informacji na temat Volkswagena Polo VI:
- Design: Volkswagen Polo VI prezentuje nowoczesny i atrakcyjny design. Został zaprojektowany zgodnie z nową estetyką marki Volkswagen, charakteryzującą się czystymi liniami i proporcjami. Ma elegancką sylwetkę i jest dostępny w różnych wariantach kolorystycznych.
- Wersje nadwoziowe: Volkswagen Polo VI jest dostępny w kilku wersjach nadwoziowych, w tym wersji 3-drzwiowej i 5-drzwiowej. Wersja 5-drzwiowa oferuje większą przestrzeń dla pasażerów i większą pojemność bagażnika.
- Wydajność i oszczędność: Volkswagen Polo VI oferuje różne opcje silnikowe, w tym silniki benzynowe oraz diesla. Dzięki zastosowaniu zaawansowanych technologii, takich jak turbodoładowanie i bezpośredni wtrysk paliwa, silniki Polo VI zapewniają zarówno dobrą wydajność, jak i oszczędność paliwa.
- Technologia i wyposażenie: Volkswagen Polo VI wyposażony jest w szereg nowoczesnych technologii i funkcji. Może zawierać systemy multimedialne z ekranem dotykowym, systemy wspomagania kierowcy, takie jak asystent pasa ruchu i asystent parkowania, systemy bezpieczeństwa, w tym systemy zapobiegające kolizjom i systemy kontroli stabilności.
- Bezpieczeństwo: Volkswagen Polo VI został wyposażony w wiele funkcji i systemów mających na celu poprawę bezpieczeństwa kierowcy i pasażerów. Może zawierać systemy ABS, ESP, systemy wspomagające hamowanie oraz liczne poduszki powietrzne.
- Komfort i wnętrze: Wnętrze Volkswagena Polo VI jest starannie zaprojektowane, oferując wysoką jakość materiałów i ergonomiczne ułożenie elementów. Wnętrze jest przestronne i zapewnia wygodne miejsce zarówno dla kierowcy, jak i pasażerów. Bagażnik oferuje odpowiednią pojemność na codzienne potrzeby.
Volkswagen Polo VI jest popularnym modelem w segmencie samochodów kompaktowych, który łączy oszczędność, niezawodność, nowoczesne technologie i komfort. Jest idealnym wyborem dla osób szukających kompaktowego samochodu miejskiego o wysokiej jakości wykonania i atrakcyjnym designie.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w komorze silnika

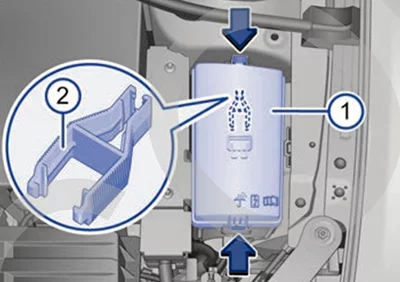

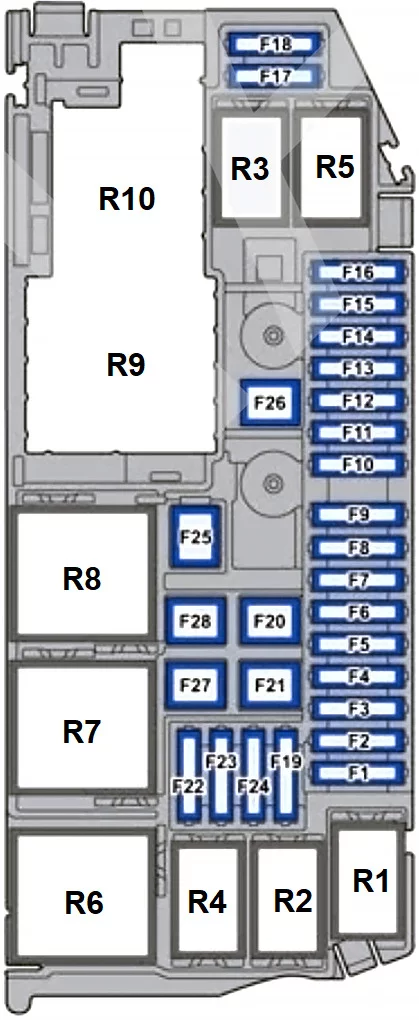

Popchnij zatrzaski w kierunku strzałki, aby odblokować pokrywę skrzynki bezpieczników. Zdejmij pokrywę od góry.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A / 15 A / 30 A | Jednostka sterująca silnika/silnika |
| F2 | 7,5 A / 10 A | Czujnik ciśnienia paliwa dla niskiego ciśnienia (benzyna 2,0 l) Zawór elektromagnetyczny filtra z węglem aktywnym 1 (benzyna 2,0 l) Zawór sterujący wałka rozrządu 1 (benzyna 2,0 l) Zawór sterujący wałka rozrządu wydechu 1 (benzyna 2,0 l) Pompa chłodzenia powietrza doładowującego (benzyna 1,6 l) Zawór regulacji ciśnienia paliwaZawór regulacji ciśnienia oleju (1,6 l oleju napędowego)Zawór płynu chłodzącego głowicy cylindrów (1,6 l oleju napędowego) Pompa płynu chłodzącego obwodu wysokiej temperatury (1,6 l oleju napędowego) Pomocnicza pompa ogrzewania (2,0 l benzyny) |
| F3 | 15A | Sonda lambda 1 przed katalizatorem Sonda lambda 1 za katalizatorem Jednostka sterująca czujnika NOx (1,6 l diesel) Jednostka sterująca 2 czujnika NOx (1,6 l diesel) |
| F4 | 15A | Sterownik pompy paliwa (dla silnika benzynowego z wymuszonym doprowadzeniem) Przekaźnik pompy paliwa (dla silnika benzynowego bez wymuszonego doprowadzenia) Przekaźnik zasilania prądem elementów silnika |
| F5 | 7,5 A / 10 A / 15 A | Wentylator chłodnicy (dla silnika benzynowego z wymuszonym doładowaniem) Zawór elektromagnetyczny filtra z węglem aktywnym 1 Zawór sterujący wałka rozrządu 1Zawór recyrkulacji powietrza turbosprężarki (benzyna 2,0 l) Zawór klapowy kolektora dolotowego (benzyna 2,0 l) Zawór sterujący wałka rozrządu zaworów wylotowych 1 (dla silnika benzynowego z wymuszonym doładowaniem ) ) Zawór regulacji ciśnienia oleju (dla silnika benzynowego z wymuszonym doładowaniem) Zawór sterujący strumieniem chłodzenia tłoka (benzyna 2,0 l) Zawór regulacji wałka rozrządu zaworów dolotowych 1 Czujnik poziomu i temperatury oleju (benzyna 2,0 l, olej napędowy 1,6 l) Zawór wysokiego ciśnienia gazu tryb Elektrozawór regulacji ciśnienia doładowania |
| F6 | 20 A / 7,5 A | Cewki zapłonowe 1-3 ze stopniem wyjściowym Automatyczna regulacja okresu żarzenia Element grzejny odpowietrznika skrzyni korbowej (1,6 l oleju napędowego) |
| F7 | 15 A / 10 A | Pompa podciśnieniowa hamulców (benzyna 2,0 l)
Zawór odcinający płyn chłodzący (benzyna 2,0 l) |
| F8 | 10 A | Przekaźnik pompy paliwa (dla silnika benzynowego bez wymuszonego dolotu) Wtryskiwacz, cylindry 1-3 (dla silnika benzynowego bez wymuszonego doprowadzenia) Zawór wtrysku gazu 1-3 (z silnikiem na gaz ziemny) Wtryskiwacz 2, cylindry 1-4 (benzyna 2,0 l ) ) Siłownik krzywki wydechu A dla cylindrów 1-4 (benzyna 2,0 l) Siłownik krzywki wydechu B dla cylindrów 1-4 (benzyna 2,0 l) |
| F9 | 7,5 A | Włącznik świateł hamowania |
| F10 | 7,5 A | Jednostka sterująca monitora akumulatora Pokładowa jednostka sterująca zasilaniem Interfejs diagnostyczny magistrali danych |
| F11 | 30 A | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów |
| F12 | 10 A | Przekaźnik sprzęgła magnetycznego |
| F13 | – | – |
| F14 | 7,5 A | Jednostka sterująca silnika/silnika
Jednostka sterująca ABS |
| F15 | 30 A / 15 A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| F 16 | – | – |
| F17 | 7,5 A | Jednostka sterująca silnika/silnika |
| F18 | 30 A | Rozrusznik |
| F19 | – | – |
| F20 | 40 A / 60 A | Jednostka sterująca ABS |
| F21 | 25 A | Jednostka sterująca ABS |
| F22 | – | – |
| F23 | – | – |
| F24 | 30 A | Wyłącznik termiczny wentylatora chłodnicy |
| F25 | 20 A / 40 A | Wentylator chłodnicy (dla silnika benzynowego bez wymuszonego wlotu powietrza) Element dodatkowej nagrzewnicy powietrza (1,6 l oleju napędowego) |
| F26 | 50 A | Wentylator chłodnicy (dla silnika benzynowego z wymuszonym wlotem) |
| F27 | 30 A / 40 A | Wentylator chłodnicy (dla silnika benzynowego bez wymuszonego wlotu powietrza) Element dodatkowej nagrzewnicy powietrza (1,6 l oleju napędowego) |
| F28 | 40 A | Dodatkowy element nagrzewnicy powietrza (1,6 l oleju napędowego) |
| F29 | – | – |
| R1 | Przekaźnik pompy paliwa (benzyna) Przekaźnik zasilania prądem podzespołów silnika (benzyna 2,0 l) |
|
| R2 | Przekaźnik sprzęgła magnetycznego | |
| R3 | Przekaźnik rozrusznika 2 | |
| R4 | Przekaźnik pompy próżniowej (benzyna 1,5 l) | |
| R5 | Przekaźnik rozrusznika 1 | |
| R6 | Przekaźnik główny (benzyna) Zacisk 30 przekaźnik zasilania napięciem (olej napędowy) |
|
| R7 | Przekaźnik 2. prędkości wentylatora chłodnicy (benzyna) Przekaźnik wysokiej mocy cieplnej (olej napędowy) |
|
| R8 | Przekaźnik wentylatora chłodnicy (benzyna) Przekaźnik niskiej mocy cieplnej (olej napędowy) |
|
| R9 | Automatyczna jednostka sterująca okresem świecenia (olej napędowy) | |
| R10 | – |
Skrzynka bezpieczników akumulatora

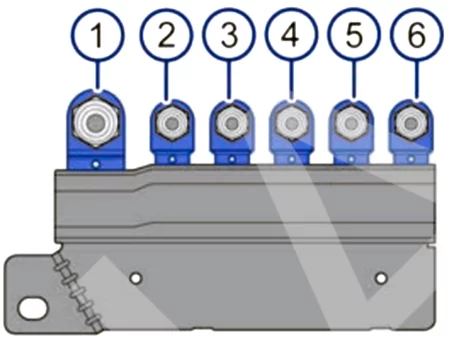

Bezpieczniki znajdują się w komorze silnika, nad akumulatorem pojazdu
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 350A | Alternator |
| 2 | 80A | Wolny |
| 3 | 150A | Zasilanie skrzynki bezpieczników w komorze silnika |
| 4 | 80A | Zasilanie 2 ze skrzynki bezpieczników tablicy rozdzielczej |
| 5 | 125A | Zasilanie skrzynki bezpieczników tablicy rozdzielczej 1 |
| 6 | 80A | Wspomaganie kierownicy |
Skrzynka bezpieczników w przedziale pasażerskim

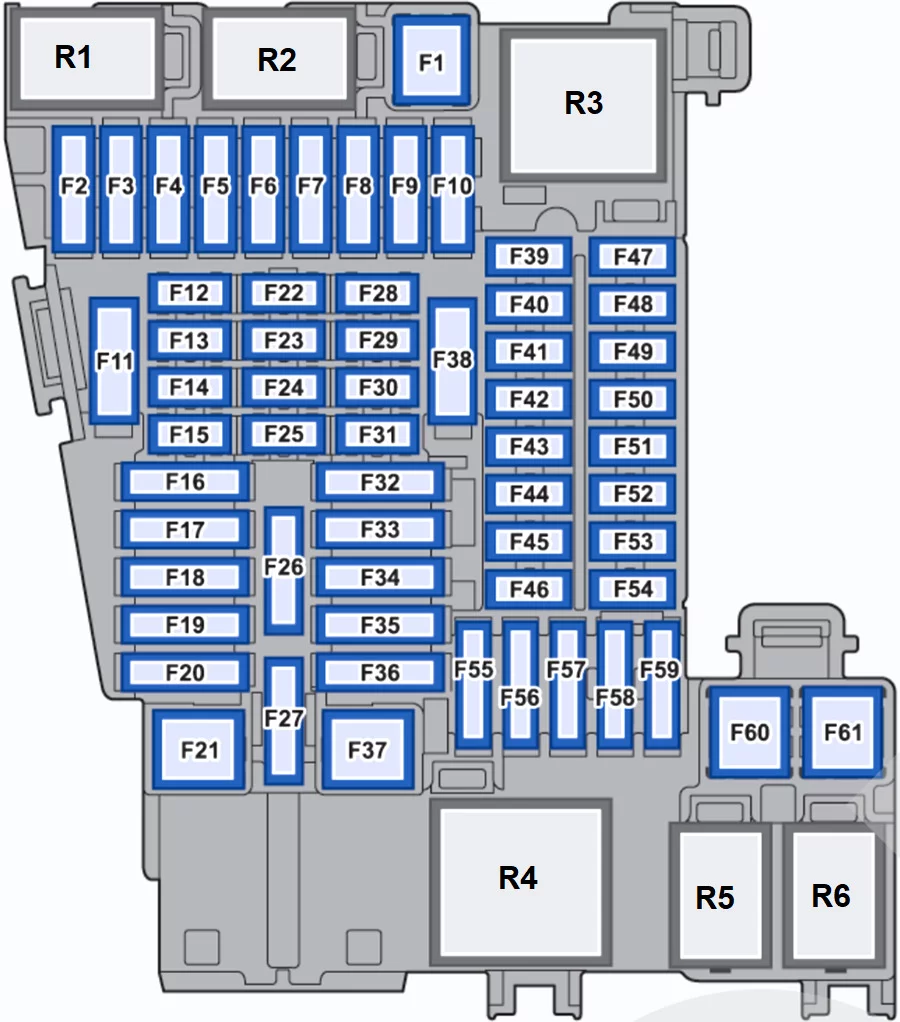

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej. Przytrzymaj pokrywę skrzynki bezpieczników i pociągnij do przodu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 A | Jednostka sterująca detektora przyczepy |
| F2 | – | – |
| F3 | 30 A | Wzmacniacz |
| F4 | – | – |
| F5 | 30 A | Sterownik regulacji przesuwanego szyberdachu |
| F6 | 40 A | Pokładowa jednostka sterująca zasilaniem |
| F7 | – | – |
| F8 | 30 A | Jednostka sterująca dmuchawy świeżego powietrza |
| F9 | – | – |
| F10 | 20 A | Jednostka sterująca detektora przyczepy |
| F11 | 7,5 A | Przekaźnik zaworów odcinających gaz (z silnikiem na gaz ziemny) |
| F12 | 7,5 A / 15 A | Przedni lewy pas bezpieczeństwa (kierownica po lewej stronie) Przedni prawy pas bezpieczeństwa (kierownica po prawej stronie) |
| F13 | 7,5 A | Czujnik deszczu i światła Złącze diagnostyczne Obrotowy włącznik świateł Sterownik elektroniki kolumny kierownicy |
| F14 | 10 A | Jednostka sterująca elektroniką kolumny kierownicy |
| F15 | 7,5 A | Wkład tablicy rozdzielczej Jednostka sterująca modułu wywołania alarmowego i jednostka komunikacyjna |
| F 16 | 40 A | Pokładowa jednostka sterująca zasilaniem |
| F17 | 30 A | Sterownik drzwi tylnych prawych Sterownik drzwi kierowcy (kierownica z prawej strony) Sterownik drzwi przednich pasażera (kierownica z lewej strony) |
| F18 | 30 A | Pokładowa jednostka sterująca zasilaniem |
| F19 | 25 A | Jednostka sterująca 1 dla elektroniki informacyjnej |
| F20 | 30 A | Pokładowa jednostka sterująca zasilaniem |
| F21 | 30 A | Jednostka sterująca podgrzewacza czynnika redukującego |
| F22 | – | – |
| F23 | 7,5 A | Uchwyt pokrywy tylnej
Przycisk zwalniania uchwytu pokrywy tylnej |
| F24 | 5A | Jednostka sterująca czytnikiem kart chipowych Schowek z interfejsem do telefonu komórkowego Hub USB Jednostka sterująca stabilizacją transmisji i odbioru Tuner TV Odtwarzacz CD Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca |
| F25 | 7,5 A | Jednostka sterująca elektroniką kolumny kierownicy |
| F26 | 7,5 A | Interfejs diagnostyczny magistrali danych |
| F27 | 7,5 A | Elektronicznie sterowana jednostka sterująca tłumieniem |
| F28 | 7,5 A | Czujnik alarmu antywłamaniowego |
| F29 | 7,5 A | Sygnał dźwiękowy systemu antywłamaniowego |
| F30 | 7,5 A / 15 A | Przedni lewy pas bezpieczeństwa (kierownica po prawej stronie) Przedni prawy pas bezpieczeństwa (kierownica po lewej stronie) |
| F31 | 7,5 A / 15 A | Sterowanie nagrzewnicą i klimatyzacją |
| F32 | 7,5 A | Sterownik elektroniki kolumny kierownicy Przełącznik zapłonu/rozrusznika |
| F33 | 30 A | Sterownik drzwi kierowcy (kierownica po lewej stronie) Sterownik drzwi przednich pasażera (kierownica po prawej stronie) Sterownik drzwi tylnych lewych |
| F34 | – | – |
| F35 | 40 A | Pokładowa jednostka sterująca zasilaniem |
| F36 | 20 A | Pokładowa jednostka sterująca zasilaniem |
| F37 | 30 A | Jednostka sterująca ogrzewaniem siedzenia |
| F38 | 30 A | Pokładowa jednostka sterująca zasilaniem |
| F39 | 10 A / 7,5 A | Jednostka sterująca tempomatu adaptacyjnego
Jednostka sterująca pomocy przy parkowaniu Jednostka sterująca Blind Spot Monitor Jednostka sterująca Blind Spot Monitor 2 |
| F40 | 7,5 A | Złącze diagnostyczne Obrotowy włącznik świateł Sterownik elektroniki kolumny kierownicy Reflektor przedni lewy (z reflektorami halogenowymi)Reflektor przedni prawy (z reflektorami halogenowymi) Regulator zasięgu świateł Moduł przełącznika 1 w konsoli środkowej Włącznik świateł cofania Automatyczne przeciwodblaskowe lusterko wewnętrzne |
| F41 | 7,5 A | Regulacja lusterek zewnętrznych |
| F42 | 7,5 A | Przekaźnik rozrusznika 1
Przekaźnik rozrusznika 2 |
| F43 | 15A | Przekaźnik pompy spryskiwacza Silnik wycieraczki tylnej szyby Lewy element grzewczy strumienia spryskiwaczaPrawy element grzewczy strumienia spryskiwacza |
| F44 | 7,5 A | Sterownik poduszki powietrznej
Lampka ostrzegawcza wyłączonej poduszki powietrznej po stronie pasażera z przodu |
| F45 | 7,5 A | Reflektor przedni lewy (z reflektorami LED) |
| F46 | 7,5 A | Reflektor przedni prawy (z reflektorami LED) |
| F47 | – | – |
| F48 | 7,5 A | Jednostka sterująca elektronicznej blokady kolumny kierownicy Interfejs do systemu wejścia i uruchomienia |
| F49 | 7,5 A | Przekaźnik układu dozowania środka redukującego |
| F50 | – | – |
| F51 | 7,5 A | Gniazdo ładowania USB 1 |
| F52 | – | – |
| F53 | 7,5 A | Elektrozawór blokady wyjęcia kluczyka zapłonu Dźwignia zmiany biegów |
| F54 | – | – |
| F55 | 20 A | Zapalniczka |
| F56 | 30 A | Sterowanie nagrzewnicą i klimatyzacją |
| F57 | – | – |
| F58 | 7,5 A | Pompka spryskiwacza szyby przedniej i tylnej |
| F59 | 10 A | Pokładowa jednostka sterująca zasilaniem |
| F60 | 30 A | Jednostka sterująca detektora przyczepy |
| F61 | 30 A | Jednostka sterująca detektora przyczepy |
| R1 | Przekaźnik układu dozowania środka redukującego (olej napędowy) Przekaźnik zaworów odcinających gaz (z silnikiem na gaz ziemny) |
|
| R2 | Przekaźnik pompy spryskiwacza | |
| R3 | Zacisk 15 przekaźnik zasilania napięciem | |
| R4 | Zacisk 75x przekaźnik zasilania napięciem | |
| R5 | – | |
| R6 | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
