Volkswagen Fox (2015-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Fox z lat: 2015, 2016, 2017, 2018, 2019, 2020. Volkswagen Fox to miejski samochód produkowany przez niemiecką markę Volkswagen w latach 2003-2021. Wersja produkowana w latach 2015-2020 była trzecią generacją modelu i była oferowana wyłącznie w wersji hatchback. W zależności od rynku, […]

05/10/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Fox z lat: 2015, 2016, 2017, 2018, 2019, 2020.

Volkswagen Fox to miejski samochód produkowany przez niemiecką markę Volkswagen w latach 2003-2021. Wersja produkowana w latach 2015-2020 była trzecią generacją modelu i była oferowana wyłącznie w wersji hatchback.

W zależności od rynku, Volkswagen Fox był dostępny z różnymi jednostkami napędowymi. W Europie auto było oferowane z benzynowymi silnikami 1.2 i 1.4 o mocy 55-75 KM oraz z turbodieslem o pojemności 1.4 l i mocy 75 KM. Standardową skrzynią biegów był manual 5-biegowy, ale opcjonalnie można było zamówić automatyczną skrzynię biegów.

Wyposażenie standardowe obejmowało m.in. system ABS, system kontroli trakcji, elektrycznie sterowane lusterka i szyby, centralny zamek oraz radio z CD i MP3. Opcjonalnie auto mogło być wyposażone w klimatyzację, tempomat, czujniki parkowania, system nawigacji GPS, skórzaną tapicerkę oraz system audio z głośnikami zewnętrznymi.

Volkswagen Fox był charakteryzowany przez swoją niewielką długość (3,8 m) i mały promień skrętu, co czyniło go bardzo poręcznym w mieście. Samochód był także stosunkowo oszczędny w eksploatacji, dzięki niskiemu zużyciu paliwa i tanim utrzymaniu.

W 2020 roku Volkswagen zdecydował się zakończyć produkcję modelu Fox.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volkswagen Amarok (2009-2016) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Otwórz i zamknij skrzynkę bezpieczników pod tablicą rozdzielczą:

Volkswagen Fox (2015-2020) - schematy bezpieczników i przekaźników

  • Aby otworzyć, naciśnij dźwignię blokady, aż otworzy się pokrywa.
  • Złóż pokrywę.
  • Aby zamknąć, złóż pokrywę w kierunku przeciwnym do strzałki, aż słyszalnie zatrzaśnie się w dźwigni blokującej

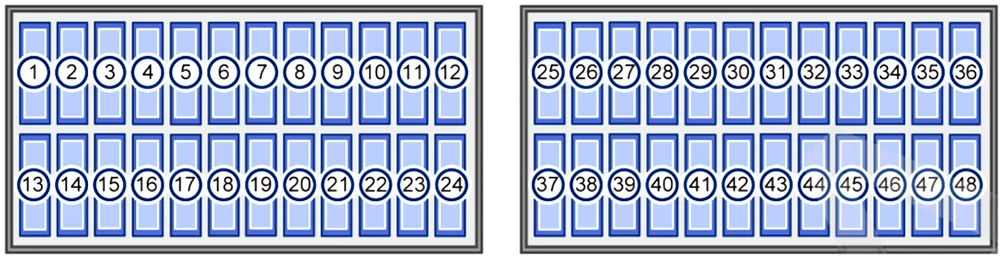

Volkswagen Fox (2015-2020) - schematy bezpieczników i przekaźników

Numer Opis
1 Reflektor / Lampa przeciwmgielna (BFM) / Lampa przeciwmgielna (BCM)
2 Radio
3 Światła wolnego / dalekiego zasięgu (New Suran Cross)
4 klakson
5 Radio
6 Odmgławiacz tylnej szyby
7 moduł poduszki powietrznej
8 elektryczny szyberdach
9 Automatyczna skrzynia biegów ASG
10 Moduł elektrycznego wspomagania kierownicy (CEPS)
11 Obrotowy włącznik światła (BCM)
12 Wolny
13 Dźwignia automatycznej skrzyni biegów ASG
14 Elektryczne lusterko wsteczne (moduł odchylania w dół)
15 Sprzęgło elektromagnetyczne klimatyzacji
16 Centralny zamek
17 Obrotowy włącznik światła (BCM)
18 Wycieraczka tylnej szyby
19 Dźwignia automatycznej skrzyni biegów ASG
20 Gniazdo 12V w bagażniku
21 System informacyjny Volkswagena (kierownica wielofunkcyjna)
22 Elektryczny siłownik szyby / Opuszczanie prawego zewnętrznego lusterka wstecznego (pochylenie w dół)
23 transformator/cewka zapłonowa
24 Moduł ABS/ESC
25 Kierunkowskazy/światło hamowania
26 Przełącznik wycieraczek / spryskiwaczy przedniej szyby
27 gniazdo diagnostyczne
28 Tablica przyrządów / Wentylacja wewnętrzna / ECU / Przekaźnik układu zapłonu / Moduł śledzący / Pamięć prawego zewnętrznego lusterka wstecznego (pochylenie w dół)
29 Spryskiwacz do szyb
30 jednostka sterująca silnika
31 Światła obrysowe po prawej stronie (BFM)
32 Oświetlenie tablicy rejestracyjnej/tablica przyrządów (BFM)
33 pompa paliwowa
3. 4 System zimnego startu (TOTALFLEX) / gorącego startu – E-Flex System (MSI)
35 Lampka kontrolna świateł drogowych / tablicy przyrządów
36 Lampa lewa dolna (BFM) / Lampa górna / Lampa lewa dolna / Lampa przeciwmgielna (BCM)
37 światła cofania
38 Tablica przyrządów / Przekaźnik pompy paliwa / Przekaźnik układu zimnego rozruchu (TOTALFLEX) / Presostat klimatyzacji / Oświetlenie schowka na rękawiczki / Kontrola odległości postojowej / Automatyczne przyciemnianie lusterka wstecznego / Przekaźnik odcięcia klimatyzacji / Moduł śledzący / ECU / BCM / BFM – Elektronika
39 Światło bagażnika / Światło wewnętrzne / Tylne światło wewnętrzne / Światło lusterka w osłonie przeciwsłonecznej / Czujnik monitorowania przedziału wewnętrznego (ultradźwięki) / Czujnik deszczu
40 Elektroniczny BCM / BFM
41 Klakson
42 wentylacja wewnętrzna
43 Światła obrysowe po lewej stronie (BFM)
44 Wtryskiwacze paliwa / Czujnik sprzęgła (wersja z manualną skrzynią biegów) / Czujnik hamulca / Przekaźnik zaworu rozruchu zimnego (TOTALFLEX)
45 Sonda lambda / Kanister (zawór AKF) / Zawór regulacji sterowania zaworem (NWV – BLUEMOTION / MSI)
46 Wolny
47 Światła z prawej strony (BFM) / Światła z prawej strony / Światła z prawej strony (BCM)
48 Zapalniczka / gniazdo 12V

Skrzynka bezpieczników w komorze silnika

Zobacz także:  Volkswagen Tiguan I (2007-2016) - schematy bezpieczników i przekaźników

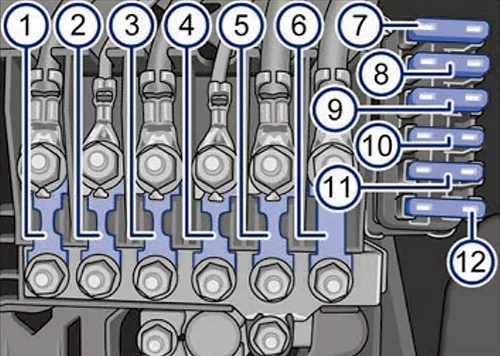

Bezpieczniki znajdują się w komorze silnika, nad akumulatorem pojazdu. Bezpieczniki w komorze silnika powinny być wymieniane wyłącznie przez wyspecjalizowaną firmę. Volkswagen poleca w tym celu dealerów Volkswagen .

Volkswagen Fox (2015-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 110A Wolny / Gorący Start – E-Flex System
2 40A ABS/ESC
3 50A Adres elektryczny (CEPS)
4 40A Wentylator chłodnicy – 2. bieg
5 110A Zasilanie przedziału wewnętrznego
6 175A Alternator
7 25A ABS/ESC
8 30A Wentylator chłodnicy – 1. bieg
9 Wolny
10 5A Zasilanie referencyjne jednostki sterującej BFM / BCM
11 10 A Automatyczna skrzynia biegów ASG
12 30A Silnik elektryczny pompy hydraulicznej – automatyczna skrzynia biegów ASG
