Volkswagen Beetle (2011-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Beetle z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Volkswagen Beetle piątej generacji, produkowany w latach 2011-2019, był ulepszoną wersją New Beetle. Ten model zachował kultowy styl oryginalnego garbusa, ale miał bardziej zaawansowaną technologię i lepsze osiągi. Beetle A5 […]

05/09/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Beetle z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Volkswagen Beetle piątej generacji, produkowany w latach 2011-2019, był ulepszoną wersją New Beetle. Ten model zachował kultowy styl oryginalnego garbusa, ale miał bardziej zaawansowaną technologię i lepsze osiągi.

Beetle A5 został zbudowany na platformie Volkswagen Group A5 (PQ35) i miał dwie wersje nadwozia: coupe i kabriolet. W porównaniu z poprzednikiem, A5 był dłuższy, szerszy i miał większy rozstaw osi, co przekładało się na przestronność wnętrza i komfort jazdy.

W zależności od rynku, Beetle A5 był dostępny z różnymi silnikami benzynowymi i wysokoprężnymi. Najmocniejsza wersja GTI miała 2,0-litrowy silnik TSI o mocy 210 KM i 6-biegową skrzynię DSG.

Wnętrze Volkswagena Beetle A5 charakteryzowało się nowoczesnym designem z dużym wyświetlaczem systemu multimedialnego oraz ergonomicznym układem przycisków. Samochód był wyposażony w klimatyzację, system audio z gniazdem USB, a także wiele innych funkcji.

Beetle A5 miał również szereg zaawansowanych funkcji bezpieczeństwa, takich jak system monitorowania martwego pola, system asystenta parkowania, system monitorowania ciśnienia w oponach, a także ABS i ESP.

Volkswagen zakończył produkcję Beetle A5 w 2019 roku, ale samochód pozostanie w pamięci fanów marki jako kultowy model, który przetrwał na rynku przez kilka dziesięcioleci.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

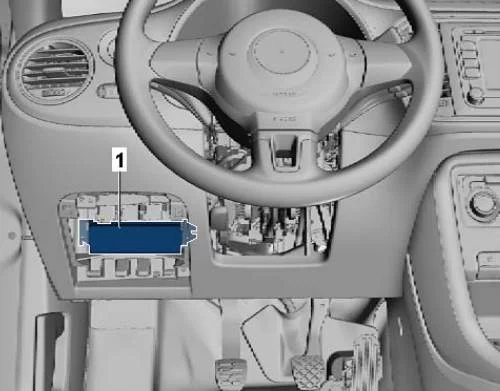

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.Volkswagen Beetle (2011-2019) - schematy bezpieczników i przekaźników

Należy pamiętać, że pozostałe przekaźniki znajdują się właśnie tam.

Volkswagen Beetle (2011-2019) - schematy bezpieczników i przekaźników

Opis

  1. 5A – BU 2 kontrola martwych punktów
  2. 10A – Jednostka sterująca modułu połączeń alarmowych i jednostki komunikacyjnej
  3. 5A – BU kombinacji urządzeń
  4. 5A – Odbieranie – nadawanie urządzenia telefonicznego
  5. 10A – jednostka sterująca zestawu wskaźników, jednostka sterująca zasilaniem pokładowym, lewe światło przeciwmgielne
  6. 10A – Przycisk odblokowujący w klamce tylnej klapy, kamera cofania
  7. 5A – ściemniacz przełączników i podświetlenia zestawu wskaźników, podświetlenie tablicy rejestracyjnej
  8. 10A-Pompa spryskiwacza przedniej szyby
  9. 5A – Jednostka sterująca poduszek powietrznych, lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu, jednostka sterująca rozpoznawania zajętości siedzenia
  10. 15A – Przerywany włącznik wycieraczek
  11. 5A – Włącznik oświetlenia
  12. rezerwa
  13. 5A – Przycisk trybu Start-stop, Przełącznik składanego lusterka, Przycisk wskaźnika ciśnienia w oponach, Przełącznik świateł cofania, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Sterownik nagrzewnicy, Sterownik wspomagania parkowania, Sterownik systemu śledzenia pojazdu, Elektrochromowe lusterko wewnętrzne, Dysza spryskiwacza rezystor grzewczy
  14. 10A – Przełącznik tempomatu, Przełącznik Tiptronic, Czujnik poziomu i temperatury oleju, Dodatkowe przyrządy, Sterownik ABS, Sterownik zestawu wskaźników, Sterownik wspomagania kierownicy, Sterownik kolumny kierownicy, Stabilizator napięcia, Interfejs diagnostyczny magistrali danych, Sterownik pompy paliwa, Sterownik czujnika dźwigni zmiany biegów, sterownik silnika, rezystor grzewczy wentylacji skrzyni korbowej
  15. 5A – ściemniacz przełączników i podświetlenia zestawu wskaźników, przepływomierz powietrza, jednostka sterująca systemu tłumienia drgań, siłownik sterowania zasięgiem reflektorów, złącze, 16-stykowe, złącze diagnostyczne.
  16. 5A – Jednostka sterująca silnika
  17. 10A – Czujnik systemu monitorowania wnętrza, czujnik przechyłu pojazdu, syrena alarmowa
  18. 15A – Lampa lewego światła mijania
  19. 15A – Lampa prawego światła mijania
  20. 10A – Przełącznik tiptronic, jednostka sterująca nagrzewnicy, jednostka sterująca automatycznej
    skrzyni biegów, jednostka sterująca Climatronic, jednostka sterująca klimatyzacji, jednostka sterująca czujnika dźwigni zmiany biegów, elektromagnes blokady wyciągania kluczyka zapłonu
  21. 15A – Pokładowa jednostka sterująca zasilaniem
  22. 5A – Wyłącznik zapłonu i rozrusznika, Jednostka sterująca śledzenia pojazdu
  23. 10A – Czujnik deszczu i światła, Pokładowa jednostka sterująca zasilaniem, Transceiver telefoniczny, Jednostka sterująca dla modułu wywołań alarmowych i jednostki komunikacyjnej, Złącze, 16-pin -T16-, złącze diagnostyczne, Urządzenia dodatkowe
  24. 10A – Pokładowa jednostka sterująca zasilaniem, Centralka kontroli uprawnień dostępu i startu, El. blokada kolumny kierownicy, interfejs diagnostyczny magistrali danych,
  25. 10/25A Sterownik automatycznej skrzyni biegów, przełącznik wielofunkcyjny, jednostka mechatroniczna DSG
  26. 30A – Pompa próżniowa układu hamulcowego
  27. rezerwa
  28. 25A – Zacisk 75 przekaźnik zasilania 1
  29. 5A – Pokładowa jednostka sterująca zasilaniem
  30. 20A – Dioda blokująca, Zapalniczka, Gniazdo 12V.
  31. 30A – Włącznik światła
  32. 15A – Przełącznik świateł przeciwmgielnych
  33. 40A – Jednostka sterująca nagrzewnicą, Jednostka sterująca klimatyzacją
  34. 10/15A – centralka zestawu wskaźników, centralka zasilania pokładowego, lampa lewego reflektora drogowego, lampa prawego reflektora drogowego, reflektory
  35. 1A – Jednostka sterująca kolumny kierownicy
  36. 30A – Pokładowa jednostka sterująca zasilaniem
  37. 5A – Lampa lewego modułu oświetlenia dziennego
  38. 5A – Lampa modułu prawego światła do jazdy dziennej
  39. 30A – Przekaźnik ręcznego światła mijania i sygnału świetlnego (światła drogowe)
  40. rezerwa
  41. rezerwa
  42. rezerwa
  43. 30A – Jednostka sterująca przednich drzwi pasażera
  44. 30A – Pokładowa jednostka sterująca zasilaniem
  45. 30A – Sterownik drzwi kierowcy
  46. rezerwa
  47. 20A – Przekaźnik pompy paliwa
  48. 30A – Pokładowa jednostka sterująca zasilaniem
  49. 40A – Jednostka sterująca wentylatora nawiewnego
  50. 30A – Jednostka sterująca ogrzewaniem przednich siedzeń
  51. 30A – Sterownik szyberdachu przesuwnego
  52. 20A – Pokładowa jednostka sterująca zasilaniem
  53. 20A – Pokładowa jednostka sterująca zasilaniem
  54. 25A – Jednostka sterująca automatycznej skrzyni biegów
  55. 20A – włącznik światła, światło mijania i włącznik światła (w tym światła drogowe)
  56. 20A – Pokładowa jednostka sterująca zasilaniem
  57. 25A – Jednostka sterująca z wyświetlaczem układu radia z nawigacją, jednostka główna
  58. 10A – Przekaźnik systemu dozowania środka redukującego
  59. rezerwa
  60. rezerwa.
Zobacz także:  Volkswagen Amarok II (2022-2023) - schematy bezpieczników i przekaźników



Komora silnika

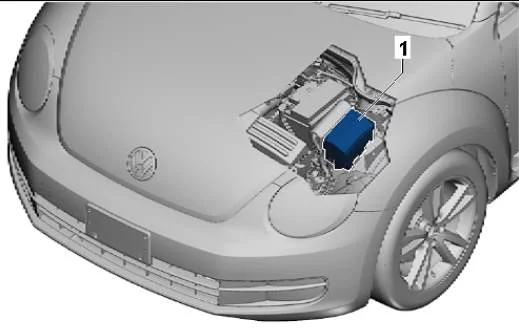

Znajduje się obok akumulatora, pod pokrywą ochronną.

Volkswagen Beetle (2011-2019) - schematy bezpieczników i przekaźników



Volkswagen Beetle (2011-2019) - schematy bezpieczników i przekaźników

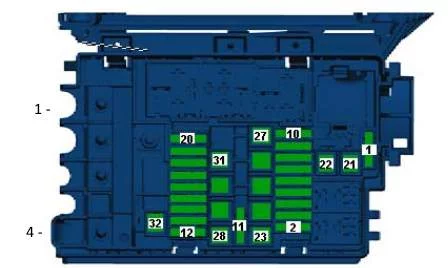

Opis

Wkładki bezpiecznikowe dużej mocy

  1. 200A – Generator
  2. rezerwa
  3. 80A – Jednostka sterująca wspomagania kierownicy
  4. 80A – Bezpieczniki

Opis

  1. rezerwa
  2. 20/30A – Jednostka sterująca silnika
  3. 5A – Jednostka sterująca wentylatora chłodnicy
  4. 15A – Lambda – sonda
  5. 10A – Sonda lambda, Przekaźnik elektrycznej pompy paliwa, Przekaźnik rezystancji ogrzewania, Elektrozawór ograniczający ciśnienie turbosprężarki, Rezystor grzewczy wentylacji skrzyni korbowej, Zawór sterujący wałka rozrządu 1, Zawór obejściowy turbosprężarki, Zawór klapowy kolektora dolotowego, Zawór przełączający chłodnicy recyrkulacyjnej, Diagnostyczna pompa paliwa
  6. 10A – Przekaźnik pompy paliwa, przekaźnik pompy powietrza wtórnego, przekaźnik
    zasilania silnika, zawór elektromagnetyczny ograniczający ciśnienie turbodoładowania, zawór elektromagnetyczny adsorbera, zawór klapowy kolektora dolotowego, zawór regulacji ciśnienia oleju
  7. 20 / 30A – Korpus przepustnicy, Cewka zapłonowa 1 ze stopniem wyjściowym, Cewka zapłonowa 2 ze stopniem wyjściowym, Cewka zapłonowa, Regulator ciśnienia paliwa, Zawór dozujący paliwo.
  8. 10A – Miernik masy powietrza, Przekaźnik pompy paliwa, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 nastawnika wałka rozrządu, Zawór 2 układu recyrkulacji spalin, Zawór obejściowy turbosprężarki, Sprzęgło elektromagnetyczne dmuchawa napędowa, zawór regulacji ciśnienia oleju, zawór regulacji płynu chłodzącego, pompa obiegowa płynu chłodzącego 2
  9. 10A – Przekaźnik do pompowania chłodziwa po wyłączeniu. Sterownik silnika, Sterownik świec żarowych, Przekaźnik niskiej mocy grzewczej, Przekaźnik wysokiej mocy grzewczej, Przekaźnik dodatkowej pompy płynu chłodzącego, Przekaźnik zasilania elektroniki silnika, Regulator ciśnienia paliwa, Pompa obiegowa płynu chłodzącego 2
  10. 5A – Czujnik położenia pedału sprzęgła, włącznik światła hamowania
  11. rezerwa
  12. rezerwa
  13. 30A – Stabilizator napięcia, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją, Jednostka sterująca systemu nawigacji,
    Jednostka główna
  14. 10A – przekaźnik zasilania Motronic, przekaźnik zasilania zacisku 30, jednostka sterująca silnika
  15. 10A – Przekaźnik syreny alarmowej
  16. 40A – Wzmacniacz
  17. 15 / 30A – Jednostka mechatroniczna skrzyni biegów DSG
  18. 15A – Blok Mechatronik KP DSG
  19. 5A – Pokładowa jednostka sterująca zasilaniem (akumulator)
  20. 30A – Pokładowa jednostka sterująca zasilaniem
  21. 40 / 50A – Element grzewczy do dodatkowej nagrzewnicy powietrza, Silnik pompy powietrza wtórnego
  22. 40A – Element grzewczy dodatkowej nagrzewnicy powietrza
  23. rezerwa
  24. 40 / 50A – Zacisk 75 przekaźnik zasilania 1
  25. 40A – Zacisk 15 przekaźnik zasilania
  26. 50A – Jednostka sterująca świec żarowych
  27. 50A – Jednostka sterująca wentylatora chłodnicy
  28. 20/30A – Przekaźnik pompy paliwa, przekaźnik mocy elementów elektronicznych silnika
  29. rezerwa
  30. 40A – jednostka sterująca ABS
  31. 40A – jednostka sterująca ABS
  32. 40A – Element grzewczy dodatkowej nagrzewnicy powietrza, Silnik pompy powietrza wtórnego
Zobacz także:  Volkswagen Caddy III (2003-2005) - schematy bezpieczników i przekaźników

Istnieją również oddzielne elementy przekaźnika: świece żarowe, wentylator chłodzący itp.
