W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena New Beetle z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011. Volkswagen New Beetle to model samochodu osobowego, który został wprowadzony na rynek w 1998 roku. Był to nawiązanie do kultowego modelu Beetle z lat […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena New Beetle z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

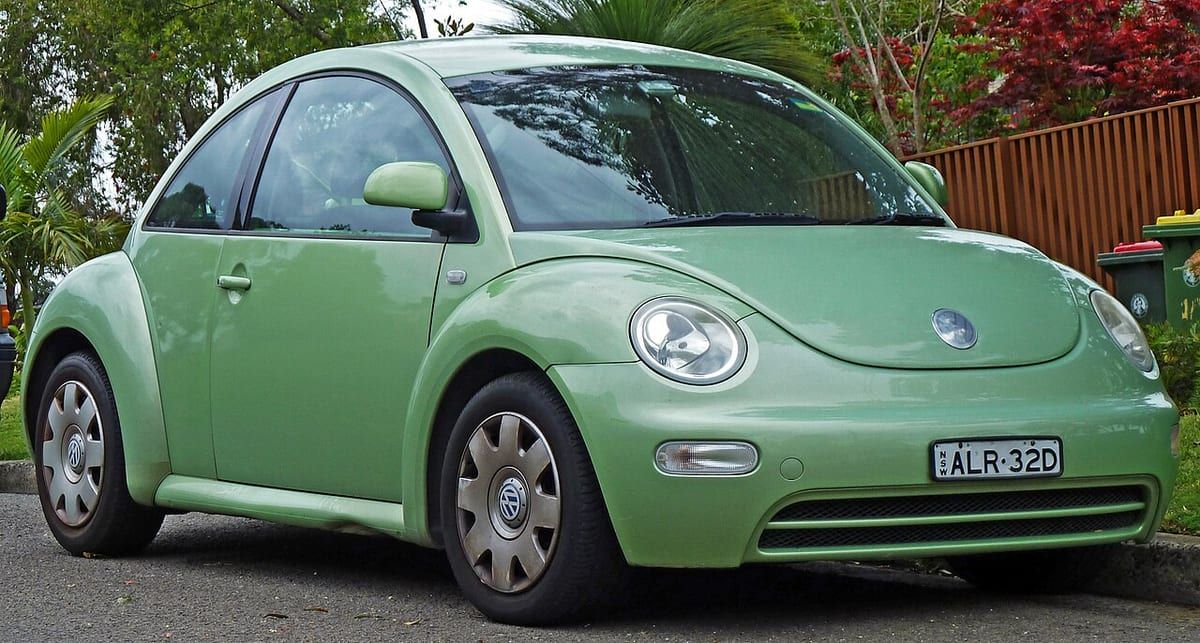

Volkswagen New Beetle to model samochodu osobowego, który został wprowadzony na rynek w 1998 roku. Był to nawiązanie do kultowego modelu Beetle z lat 60. i 70., który cieszył się ogromną popularnością na całym świecie.
New Beetle charakteryzował się oryginalnym, retro wzornictwem, które nawiązywało do klasycznego „Garbusa”. Samochód był dostępny jako coupe lub kabriolet, a w późniejszym czasie wprowadzono również wersję z silnikiem wysokoprężnym oraz sportową wersję RSi.
Pod względem technicznym, New Beetle opierał się na platformie Golf IV i był wyposażony w różne silniki benzynowe o pojemności od 1.4 do 3.2 litra oraz silniki wysokoprężne o pojemności 1.9 i 2.0 litra.
W 2011 roku produkcja New Beetle została zakończona, a w 2012 roku Volkswagen wprowadził na rynek jego następcę – model Beetle, który kontynuował oryginalne wzornictwo, ale opierał się na nowej platformie technicznej.
Lokalizacja

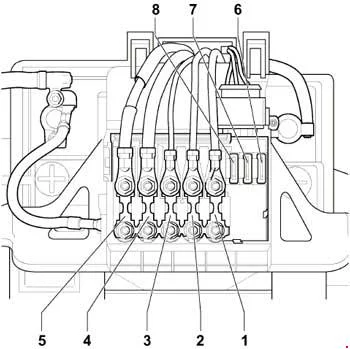

Bezpieczniki (S) na uchwycie bezpiecznika/akumulatorze
| Numer | Ampery [A] | Opis |
| 1 | 50 | V101 – Silnik pompy powietrza wtórnego, tylko modele z pompą powietrza wtórnego J359 – Przekaźnik o niskiej mocy cieplnej, modele z silnikami Diesla, tylko ręczna skrzynia biegów J360 – Przekaźnik o wysokiej mocy cieplnej, modele z silnikami Diesla, tylko ręczna skrzynia biegów |
| 2 | 50 | J17 – Przekaźnik pompy paliwa (17/30) J370 – Jednostka sterująca aktywacją świec żarowych, tylko modele z silnikami wysokoprężnymi |
| 3 | 40 | J293 – Jednostka sterująca wentylatora chłodnicy (T4e/1) V7 – Wentylator chłodnicy |
| 4 | 110 | J59 – X – przekaźnik odciążający styk (7/30) |
| 5 | 110 150 |
C – Alternator (90A) C – Alternator (120A) |
| 6 | 30 | J104 – Jednostka sterująca ABS (T47a/1) |
| 7 | 30 | J104 – jednostka sterująca ABS (T47a/32) |
| 8 | 30 | F18 – Wyłącznik termiczny wentylatora chłodnicy J293 – Sterownik wentylatora chłodnicy (T4e/3) |

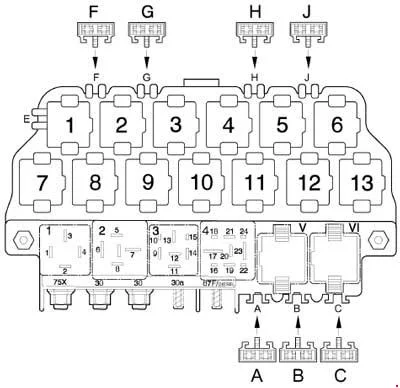

Bezpieczniki na 13-pozycyjnym dodatkowym nośniku przekaźnika nad płytą przekaźnika
| Numer |
Ampery [A] |
Opis |
| A | 30 | Bezpiecznik termiczny regulatora szyby -S43- |
| B | Bezpiecznik pompy próżniowej hamulca -S283- *1 Wolny *2,7 |
|
| C | 30 *3 10 *7 |
Bezpiecznik silnika tylnego spoilera -S329- *3 Bezpiecznik pompy powietrza wtórnego -S130- |
| F | – | Pusty |
| G | – | Pusty |
| H | 15 | Bezpiecznik systemu alarmowego przed kradzieżą i bezpiecznik immobilizera -S111- *4 Bezpiecznik telematyki -S338- *5 |
| J | 15 *4 20 *2,6 |
System alarmu przeciwkradzieżowego Bezpiecznik centralnego zamka -S144- *4 Bezpiecznik pompy podciśnieniowej hamulca -S283- *2 Bezpiecznik mechatronicznej jednostki dwusprzęgłowej skrzyni biegów -S337- *6 |
| Pozycje przekaźnika – przekaźnik na płycie przekaźnika | ||
| 1 | J4 – Dwutonowy przekaźnik klaksonu (53) | |
| 2 | J59 – Przekaźnik odciążający styku X (100) | |
| 3 | Pusty | |
| 4 | J17 – Przekaźnik pompy paliwa (409) J52 – Przekaźnik świec żarowych (103) *8 |
|
| 5 | Przekaźnik automatycznego przerywanego mycia i wycierania -J31- (377), (192), (389) | |
| Pozycje przekaźnika na 13-pozycyjnym dodatkowym nośniku przekaźnika nad płytą przekaźnika | ||
| 1 | Pusty | |
| 2 | Pusty | |
| 3 | Przekaźnik hamulca rozrusznika, przełącznik pedału sprzęgła -J434- (53) *9 | |
| 4 | Przekaźnik światła przeciwmgielnego -J5- (53) | |
| 5 | Pusty | |
| 6 | Pusty | |
| 7 | Przekaźnik przełączania świateł do jazdy dziennej -J89- (173) *10 | |
| 8 | Przekaźnik podgrzewanego lusterka zewnętrznego -J99- (53) *11 | |
| 9 | Przekaźnik klaksonu alarmowego -J641- (tylko dla telematyki) | |
| 10 | Przekaźnik kierunkowskazów dla alarmu przeciwkradzieżowego -J237- (tylko dla telematyki) Przekaźnik 3. prędkości wentylatora chłodnicy -J135- (100) (tylko silnik 1,8 l) Przekaźnik pompy powietrza wtórnego -J299- (100) (tylko silniki benzynowe, od Lipiec 2005) Przekaźnik niskiej mocy cieplnej -J359- (100) (tylko kod silnika BEW, od czerwca 2003 do grudnia 2006) |
|
| 11 | Blokada rozrusznika i przekaźnik światła cofania -J226- (126) (tylko dla automatycznej skrzyni biegów 01M) Przekaźnik blokady rozrusznika -J207- (176) (od roku modelowego 2005; tylko dla 6-biegowej automatycznej skrzyni biegów 09G, z Tiptronic) |
|
| 12 | Przekaźnik napięcia zasilania zacisku 30 -J317- (109) (tylko dla kodów silnika BPR, BPS; tylko modele z silnikami Diesla) | |
| 13 | Przekaźnik wysokiej mocy cieplnej -J360- (53) (tylko kod silnika BEW, od czerwca 2003 do grudnia 2006) | |
| 1 – dla modeli z manualną skrzynią biegów, od roku modelowego 2003 2 – modele z automatyczną skrzynią biegów, od roku modelowego 2004 3 – modele z silnikiem 1,8 l, od roku modelowego 2003 do 2005 4 – do roku modelowego 2003 5 – od roku modelowego 2004 6 – dla modeli z kodem silnika BEW; z dwusprzęgłową skrzynią biegów DSG 02E; od modelu 2004 7 – od modelu lipiec 2005 8 – kody silników ALH, ATD, AXR, BSW tylko 9 – tylko manualna skrzynia biegów 10 – tylko światła do jazdy dziennej 11 – tylko rynki amerykańskie; tylko modele z mechanicznym regulatorem okna |
||

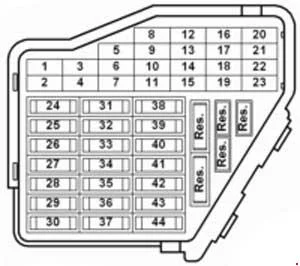

Bezpieczniki (S) w uchwycie bezpieczników, lewy panel deski rozdzielczej
| Numer | Ampery [A] | Opis |
| 1 | 10 | J99 – Przekaźnik podgrzewanych lusterek zewnętrznych *1 J131 – Jednostka sterująca podgrzewanego siedzenia kierowcy (T6/5) J132 – Jednostka sterująca podgrzewanego przedniego siedzenia pasażera (T6b/5) W6 – Oświetlenie schowka na rękawiczki Z20/ Z21 – Lewy/prawy element podgrzewacza strumienia spryskiwaczy |
| 2 | 10 | J1 – Przekaźnik kierunkowskazów (T7/6) M5/ M7 – Przednia żarówka kierunkowskazów lewy/prawy M6/ M8 – Tylna żarówka kierunkowskazów lewy/prawy |
| 3 | 5 | E1 – Wyłącznik oświetlenia E20 – Przełączniki i regulator oświetlenia instrumentów J5 – Przekaźnik światła przeciwmgielnego (4/86) |
| 4 | 5 | X – oświetlenie tablicy rejestracyjnej |
| 5 | 7,5 | E45 – Przełącznik tempomatu *2 E159 – Przełącznik klapy świeżego powietrza/recyrkulacji powietrza (T8b/5) E184 – Przełącznik świeżego powietrza i recyrkulacji powietrza *1 E227 – System tempomatu (CCS) Przycisk SET (T4q/3), tylko CCS *1 E231 – Przycisk podgrzewania lusterek zewnętrznych F36 – Przełącznik pedału sprzęgła (T4q/3) F47 – Przełącznik pedału hamulca G65 – Czujnik wysokiego ciśnienia (T3e/3) J89 – Przekaźnik przełączania świateł do jazdy dziennej (8/86) J255 – Sterownik klimatyzacji (T16c/9) *1 J293 – Sterownik wentylatora chłodnicy (T14/9) J386 – Sterownik drzwi kierowcy (T18d/3) T16 – Złącze 16-stykowe, autodiagnostyka (T16/1T16/16) V48 – Silnik sterujący zasięgiem lewego reflektora *1 V49 – Silnik sterujący zakresem prawych reflektorów *1 Y2 – Zegar cyfrowy *2 Y7 – Automatyczne lusterko wewnętrzne przeciwodblaskowe *2 |
| 6 | 5 | J393 – Centralna jednostka sterująca systemu Convenience (T23/5) Nieobsadzone, rok modelowy 2004 |
| 7 | 10 | F4 – Przełącznik świateł cofania F125 – Przełącznik wielofunkcyjny (T10t/10) *2 G22 – Nadajnik prędkościomierza J226 – Blokada rozrusznika i przekaźnik świateł cofania (T9/5) K142 – Lampka ostrzegawcza pozycji dźwigni zmiany biegów M16 / M17 – Lewo/prawo żarówka cofania T16 – złącze 16-pinowe, autodiagnostyka (T16/1) |
| 8 | – | Nieobsadzone J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (T18d/10) *3 |
| 9 | 5 | E256 – Przycisk TCS i ESP (T6/6) J104 – Sterownik ABS (T47a/4) G85 – Nadajnik kąta skrętu (T6k/5) |
| 10 | 10 | J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (T32/30) J393 – Centralna jednostka sterująca systemu Convenience (T23/17), modele z regulatorem okna tylko od 2003 r. R – Radio Y2 – Zegar cyfrowy |
| 11 | 5 | J285 – Jednostka sterująca we wkładce deski rozdzielczej (T32/1) N110 – Elektromagnes blokady dźwigni zmiany biegów |
| 12 | 7,5 | T16 – złącze 16-stykowe, autodiagnostyka (T16/16) J502 – Jednostka sterująca monitora ciśnienia w oponach (T20b/3) *2 |
| 13 | 10 | F – Włącznik świateł hamowania |
| 14 | 10 | J220 – Jednostka sterująca Motronic (T121/62) J271 – Przekaźnik zasilania prądem Motronic J393 – Centralna jednostka sterująca systemu Convenience (T23/22), modele z regulatorem okna od roku modelowego 2003 |
| 15 | 5 | G85 – Nadajnik kąta skrętu (T6p/4) dla TCS/ESP J217 – Sterownik automatycznej skrzyni biegów (T68/45) J285 – Sterownik we wkładce tablicy rozdzielczej (T32/23) Y2 – Zegar cyfrowy *2 |
| 16 | 10 | J293 – Jednostka sterująca wentylatora chłodnicy (T14/4) |
| 17 | – | Pusty |
| 18 | 10 | J5 – Przekaźnik świateł przeciwmgielnych J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (T32/a17) J607 – Przekaźnik prawego przełącznika świateł mijania i drogowych (dla żarówki wyładowczej) *1 M32 – Prawej żarówki światła drogowego |
| 19 | 10 | J606 – Przekaźnik lewego świateł mijania i świateł drogowych (dla żarówki wyładowczej) *1 M30 – Lewa żarówka świateł drogowych |
| 20 | 15 | J607 – Przekaźnik prawego świateł mijania i świateł drogowych (dla żarówki wyładowczej) *1 M31 – Żarówka prawego światła mijania |
| 21 | 15 | J606 – Przekaźnik lewego światła mijania i świateł drogowych (dla żarówki wyładowczej) *1 M29 – Lewa żarówka światła mijania |
| 22 | 5 | J285 – Jednostka sterująca we wkładce deski rozdzielczej (T32/26) M3 – Żarówka prawa strona *2 M22 – Prawa żarówka hamulca i światła tylnego M34 – Żarówka pozycyjna prawego przedniego zderzaka *2 M36 – Żarówka przedniego prawego kierunkowskazu i żarówka pozycyjna bocznego M38 – Żarówka obrysowa z tyłu po prawej stronie |
| 23 | 5 | J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (T32/27) M1 – Lewa żarówka boczna *2 M21 – Lewa żarówka hamulca i światła tylnego M33 – Przednia lewa żarówka obrysowa boczna *2 M35 – Przednia lewa żarówka kierunkowskazów i żarówka obrysowa boczna M37 – Tylna lewa żarówka obrysowa boczna |
| 24 | 20 | E22 – Przerywany włącznik wycieraczek (T8c/8) J31 – Automatyczny przekaźnik przerywanego mycia i wycierania (T18a/13), tylko dla układu spryskiwaczy reflektorów |
| 25 | 25 | E9 – Przełącznik dmuchawy świeżego powietrza (T6d/2) J255 – Jednostka sterująca Climatronic (T16b/14) *1 V2 – Dmuchawa świeżego powietrza, tylko dla Climatronic *1 |
| 26 | 25 | E15 – Przełącznik ogrzewania tylnej szyby (T6b/5) Z1 – Ogrzewanie tylnej szyby |
| 27 | 15 | U1 – Zapalniczka , od roku modelowego 2007 J29 – Dioda blokująca, od roku modelowego 2007 U18 – gniazdo 12 V -2- U19 – gniazdo 12 V 3, w bagażniku |
| 28 | 15 | G6 – Pompa ciśnieniowa układu paliwowego J17 – Przekaźnik pompy paliwowej (T9b/1) *3 |
| 29 | 15 | J220 – Sterownik Motronic (T121/3) J248 – Sterownik układu bezpośredniego wtrysku oleju napędowego (T121/37) *1 N30/ N31/ N32/ N33/ N83 – Wtryskiwacz, cylinder *2 J623 – Sterownik silnika (T80/4) , tylko kod silnika CBPA *2 G70 – Miernik masy powietrza, (T5d/2), tylko kod silnika BEW, od czerwca 2003 do grudnia 2006 J248 – Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego, (T94/18), tylko kod silnika BEW , od czerwca 2003 do grudnia 2006 |
| 30 | 20 | J245 – Jednostka sterująca regulacją szyberdachu przesuwnego (T6l/4) |
| 31 | 20 | F125 – Przełącznik wielofunkcyjny (T8a/7) *1 J217 – Sterownik automatycznej skrzyni biegów (T68/23) J539 – Sterownik serwo hamulca (T6k/3) |
| 32 | 30 | N30/ N31/ N32/ N33 – Wtryskiwacz, cylindry, kod silnika Tylko CBPA N280 – Zawór regulacyjny sprężarki układu klimatyzacji *2 |
| 32 | 15 | J248 – Sterownik układu bezpośredniego wtrysku oleju napędowego (T121/2) N146 – Regulator dozowania *1 |
| 33 | 20 | Pusty |
| 34 | 10 | G40 – Nadajnik Halla, tylko kod silnika BEW, od czerwca 2003 do grudnia 2006 J52 – Przekaźnik świec żarowych (tylko kody silnika ALH i BEW) J299 – Przekaźnik pompy powietrza wtórnego (T13/9) *3 J370 – Jednostka sterująca aktywacją świec żarowych , (6/87), tylko kod silnika BEW, od czerwca 2003 do grudnia 2006 N18 – Zawór recyrkulacji spalin (tylko kody silnika ALH i BEW) N75 – Zawór elektromagnetyczny regulacji ciśnienia doładowaniaN79 – Element grzewczy odpowietrznika skrzyni korbowej *3 N108 – Rozpoczęcie pracy zaworu wtryskowego (tylko kody silnika ALH i BEW) N239 – Zawór przełączający zmiennej klapy kolektora dolotowego (tylko kody silnika ALH i BEW) N205 – Zawór sterujący wałka rozrządu zaworów ssących 1 (tylko kody silnika ALH i BEW) N249 – Zawór recyrkulacji powietrza turbosprężarki (tylko kody silnika ALH i BEW) N345 – Zawór przełączający chłodnicy recyrkulacji spalin, tylko kod silnika BEW, od czerwca 2003 do grudnia 2006 S130 – Bezpiecznik pompy powietrza wtórnego *3 V157 – Klapa kolektora dolotowego silnik, tylko kod silnika BEW, od czerwca 2003 do grudnia 2006 |
| 35 | 30 | U19 – gniazdo 12 V 3, w bagażniku U10 – gniazdo przyczepy (T13/9) *3 |
| 36 | 15 | E7 – Włącznik świateł przeciwmgielnych (T17/2) |
| 37 | 20 | J220 – Jednostka sterująca Motronic (T121/62) J248 – Jednostka sterująca systemem bezpośredniego wtrysku oleju napędowego (T121/88), kody silnika ALH i BEW J271 – Przekaźnik zasilania prądem Motronic (1/30) J393 – Centralna jednostka sterująca systemu Convenience (T23/ 17), modele z regulatorem szyby J623 – Sterownik silnika (T80/15), kod silnika tylko CBPA S283 – Bezpiecznik pompy próżniowej hamulca |
| 38 | 15 | E204 – Przełącznik zdalnego zwalniania klapy wlewu zbiornika E233 – Przycisk zdalnego zwalniania tylnej pokrywy J386 – Sterownik drzwi kierowcy (T29/19), modele z regulatorem szybyJ387 – Sterownik drzwi przednich pasażera (T29a/19), modele z regulatorem szyby J393 – Centralna jednostka sterująca systemu komfortu (T23/22) *3 |
| 39 | 15 | E3 – Wyłącznik świateł awaryjnych (T8d/8) |
| 40 | 20 | H1 – Klakson lub dwutonowy klakson J4 – Dwutonowy przekaźnik klaksonu (3/30) |
| 41 | 15 | U1 – Zapalniczka U5 – gniazdo 12 V U18 – gniazdo 12 V -2-, od 07.03 U19 – gniazdo 12 V 3, w bagażniku, od 07.03 wolne *3 |
| 42 | 25 | R – Radio (T8/5, T8/7) |
| 43 | 10 | G39 – Sonda Lambda G70/G42 – Miernik masy powietrza/ czujnik temperatury powietrza dolotowego, kody silnika BPS, tylko BPR G108 – Sonda Lambda 2 G130 – Sonda Lambda za katalizatorem G465 – Środkowa sonda Lambda dla katalizatora banku 1, tylko kod silnika BPR J299 – Przekaźnik pompy powietrza wtórnego (4/85) *1 N80 – Zawór elektromagnetyczny układu filtra z węglem aktywnym 1 N112-Zawór wlotu powietrza wtórnego *1 V144 – Pompa diagnostyczna układu paliwowego |
| 43 | 10 | F36 – Przełącznik pedału sprzęgła F47-Przełącznik pedału hamulca J359 – Przekaźnik niskiej mocy cieplnej J360 – Przekaźnik wysokiej mocy cieplnej N79-Grzałka odpowietrznika skrzyni korbowej |
| 44 | 15 | J131 – Jednostka sterująca podgrzewanego siedzenia kierowcy (T6/4) J132 – Jednostka sterująca podgrzewanego przedniego siedzenia pasażera (T6b/4) |
| 1 – rok modelowy 2002 do lipca 2005 2 – od modelu lipiec 2005 3 – od modelu lipiec 2009 |
||

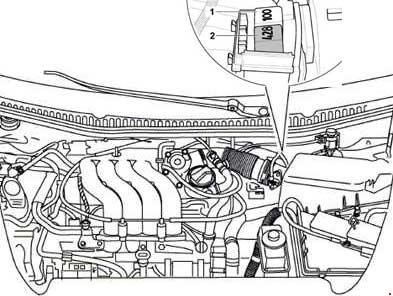

J179 – Automatyczna jednostka sterująca okresem świecenia*¹,²

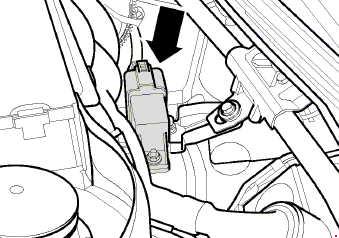

Lokalizacja: w środku komory rozprężnej ⇒ -strzałka-
1) kod silnika tylko BEW
2) od czerwca 2003 do grudnia 2006
| Numer | Opis |
| 1 | Przekaźnik pompy powietrza wtórnego -J299- (100) *1 Przekaźnik wysokiej mocy cieplnej -J360- (100) *2 |
| 2 | Przekaźnik zasilania prądem Motronic -J271- (458) *1 Przekaźnik niskiej mocy cieplnej -J359- (53) *2 |
| 1 – tylko silniki benzynowe 2 – tylko silniki Diesla |
|
