Toyota Hilux, T100, Pickup (1989-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Hilux, T100, Pickup z lat: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Toyota Hilux, T100 oraz Pickup (1989-1997) to trzy różne modele pojazdów dostawczych i pickup produkowanych przez japońskiego producenta samochodów Toyota. Oto kilka kluczowych informacji o tych modelach w okresie 1989-1997:

Toyota Hilux: Toyota Hilux jest pickupem o długiej historii, znany ze swojej trwałości i zdolności terenowych. W latach 1989-1997, Hilux był dostępny w różnych wersjach nadwoziowych i z różnymi opcjami napędu, w zależności od potrzeb klientów. Ten model cieszył się popularnością jako niezawodny i wszechstronny pojazd, nadający się zarówno do codziennego użytku, jak i do pracy w trudnych warunkach.

Toyota T100: Toyota T100 był większym modelem pickupa, który miał na celu rywalizację z konkurencyjnymi amerykańskimi pickupami. Był to krok Toyota w kierunku rynku pickupów o większej pojemności ładunkowej. T100 oferował przestronne kabiny i mocne jednostki napędowe, co było atrakcyjne dla klientów potrzebujących większej przestrzeni i zdolności ładunkowych.

Toyota Pickup: Termin „Toyota Pickup” odnosi się ogólnie do serii modeli pickup Toyota, w tym również Hilux i T100, które były sprzedawane pod tą nazwą w różnych regionach. W latach 1989-1997, modele te były znane jako Toyota Pickup w niektórych rynkach, a ich dostępność i specyfikacje mogły się różnić w zależności od regionu.

Zobacz także:  Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Wszystkie te modele były cenione za trwałość, wytrzymałość i niezawodność, które stały się charakterystycznymi cechami pojazdów Toyota. Oferowały one różne opcje napędu, wersje nadwoziowe i mocne jednostki napędowe, aby sprostać zróżnicowanym potrzebom klientów. Te modele również odegrały ważną rolę w ugruntowaniu pozycji Toyota jako producenta pojazdów dostawczych na rynku globalnym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

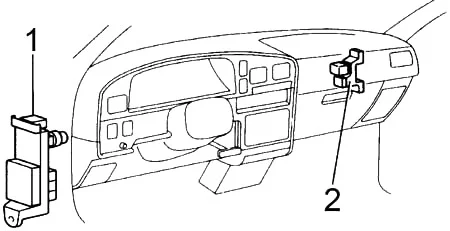

Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Dodatkowa skrzynka bezpieczników
Zobacz także:  Toyota 4Runner (N180) (1995-1997) - schematy bezpieczników i przekaźników

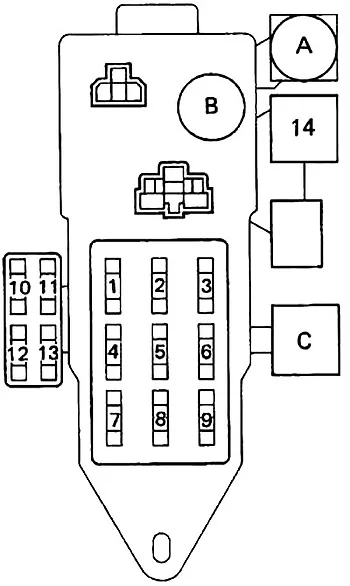

Schemat skrzynki bezpieczników w przedziale pasażerskim

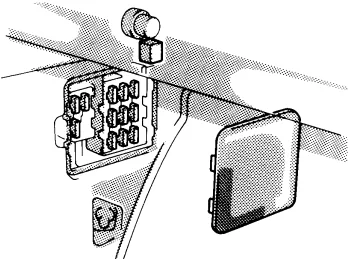

Panel bezpieczników znajduje się po lewej stronie samochodu, za pokrywą pod deską rozdzielczą.

Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników



Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Przekaźnik główny, ECU tempomatu,
2 7,5 Główny przekaźnik EFI, lampka kontrolna O/D, przełącznik wyboru wzoru, temperatura oleju. wybierz przełącznik
3 15 Światło tylne, przekaźnik integracyjny, przekaźnik przypominający o świetle, przekaźnik światła do jazdy dziennej;
4 20 Silnik wycieraczki, silnik spryskiwacza
5 10 Licznik kombinowany, antena, tempomat ECU, lampka kontrolna tempomatu, lampka ostrzegawcza hamulca, przełącznik ostrzegawczy hamulca postojowego, przełącznik ostrzegawczy poziomu płynu hamulcowego, przekaźnik sterujący zamka drzwi, przekaźnik integracyjny, przekaźnik przypomnienia o świetle, przekaźnik światła do jazdy dziennej
6 15 Światło stopu, wyłącznik światła stopu, tempomat ECU,
7 7,5 Radio, przełącznik lusterek, przekaźnik przypomnienia światła
8 15 Zapalniczka, przekaźnik integracyjny
9 10 Włącz sygnał świetlny, przekaźnik integracyjny
10 15 Tylne zabezpieczenie przed blokadą
11
12 20 Elektronicznie sterowana automatyczna skrzynia biegów
13
14 30 Przekaźnik kontroli zamka drzwi, okno zasilania
Przekaźnik
A Zapasowy
  lub
Światła do jazdy dziennej (DRL №4)
B Sterowanie tylnym światłem
C Klakson
14 Zapasowy
Zobacz także:  Toyota 4Runner (N180) (1999-2000) - schematy bezpieczników i przekaźników



Dodatkowa skrzynka bezpieczników

Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 System klimatyzacji
2 30 System klimatyzacji (ogrzewanie)
Przekaźnik
A Podgrzewacz

Komora silnika

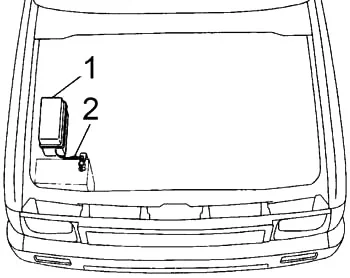

Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. FL Main (przekaźnik sterowania reflektorami, bezpieczniki „AM2”, „GEN”, „DOME”, „HAZ-HORN”)

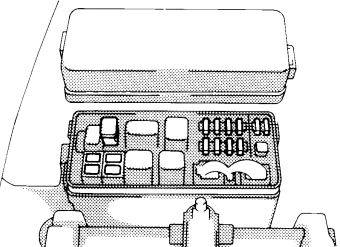

Schemat skrzynki bezpieczników w komorze silnika

Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników

Toyota Hilux, T100, Pickup (1989-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 System ładowania
7,5 Światła do jazdy dziennej
2 15 Główny przekaźnik EFI, ECM
3 15 Kierunkowskazy, klaksony
4 15 Radio, antena, przełącznik ostrzegawczy odblokowania kluczyka, przekaźnik integracyjny, włącznik światła Rome,
5 10 Reflektor prawy
10 Reflektor prawy (światła mijania)
6 10 Reflektor lewy
10 Reflektor lewy (światła mijania)
7 10 Reflektor prawy (światło drogowe)
8 10 Reflektor lewy (światło drogowe)
9 80 Przekaźnik nagrzewnicy, przekaźnik sterowania światłami tylnymi, bezpieczniki „STOP”, „AM1”
10
11 40 Stacyjka, Układ rozruchowy, Bezpieczniki „POWER”, „TYLNY ANTYBLOKADA”, „RADIO”, „CIG”, „WYCIERACZKA”, „TURN”, „ECM-IG”, „SILNIK”
60 Stacyjka, Układ rozruchowy, Bezpieczniki „POWER”, „TYLNY ANTYBLOKADA”, „RADIO”, „CIG”, „WYCIERACZKA”, „TURN”, „ECM-IG”, „SILNIK”
12 30 Stacyjka, bezpieczniki „IGN”, „MFI”
Przekaźnik
A Opornik
B Sterowanie reflektorami
C EFI
D Rozrusznik
