Toyota Prius (XW30) (2009-2015) – schematy bezpieczników i przekaźników

Rocznik 2009-2015 Generacja XW30
Zaktualizowano 12.08.2023
Toyota Prius (XW30) (2009-2015) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius (XW30) z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Toyota Prius trzeciej generacji, oznaczona kodem XW30, kontynuowała ewolucję popularnego hybrydowego modelu, wprowadzając nowe innowacje i udoskonalenia. Oto kilka kluczowych informacji na temat tego modelu:

  1. Lata produkcji: Toyota Prius XW30 była produkowana w latach 2009-2015, wprowadzając kolejną fazę rozwoju tej ikonicznej linii hybrydowych samochodów.
  2. Zmiana Wyglądu: Prius XW30 wprowadził nowoczesny design z bardziej dynamicznymi liniami i aerodynamiczną sylwetką. Charakterystyczny, opływowy kształt przyspieszał przepływ powietrza, co przyczyniało się do jeszcze lepszej efektywności paliwowej.
  3. Technologiczne Udoskonalenia: Prius XW30 wprowadził ulepszenia w systemie hybrydowym, zwiększając wydajność i efektywność paliwową poprzez zoptymalizowanie zarządzania napędem spalinowym i elektrycznym.
  4. Warianty: Oprócz wersji podstawowej, Prius XW30 wprowadził także warianty z napędem na cztery koła (Prius AWD-e) oraz wersje z wyższym stopniem wyposażenia.
  5. Efektywność Paliwowa: Prius XW30 kontynuował tradycję poprzednich modeli, oferując imponującą efektywność paliwową i niskie emisje CO2, co przyciągało kierowców zainteresowanych oszczędnością paliwa i dbaniem o środowisko.
  6. Technologie Dodatkowe: Prius XW30 wprowadził również nowe technologie i funkcje, takie jak system informacji o zużyciu paliwa, monitorowanie ciśnienia w oponach i systemy asystujące w bezpiecznej jeździe.
  7. Kontynuacja Misji Ekologicznej: Trzecia generacja Priusa, podobnie jak poprzednie, przyczyniła się do zwiększenia świadomości na temat korzyści ekologicznych i ekonomicznych płynących z hybrydowych technologii napędowych.
  8. Rozwinięcie Hybrydowego Portfela: Sukces Priusa XW30 skłonił Toyotę do kontynuowania rozwoju hybrydowych modeli, wprowadzając różnorodne hybrydowe pojazdy do swojego portfela, takie jak hybrydowe SUV-y i samochody dostawcze.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

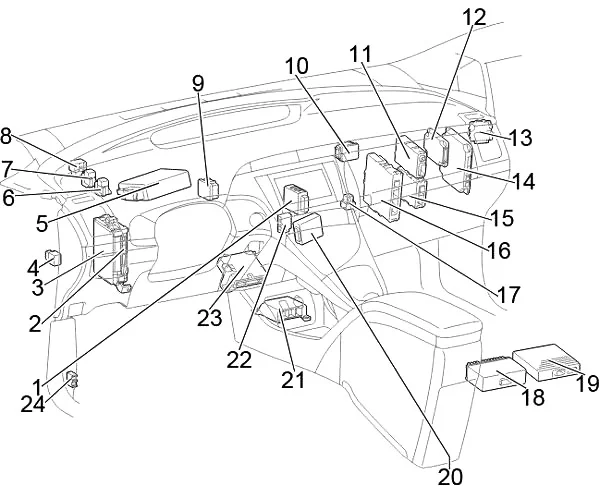

Ruch lewostronny

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

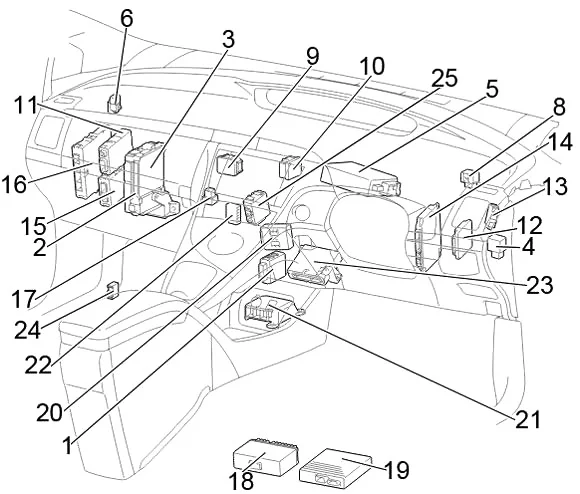

Kierownica z prawej strony

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

  1. Przekaźnik wycieraczek szyby przedniej
  2. Główny korpus ECU
  3. Skrzynka bezpiecznikowa
  4. Przekaźnik sterujący światłem stopu
  5. ECU wspomagania kierownicy
  6. Przekaźnik tylnego światła przeciwmgielnego
  7. LHD: Przekaźnik panelowy
  8. Włącz migacz sygnału
  9. Blok przyłączeniowy
  10. Blok przyłączeniowy
  11. ECU kontroli pasów bezpieczeństwa
  12. ECU wspomagania jazdy
  13. ECU poziomowania reflektorów
  14. ECU wspomagania parkowania
  15. ECU sterowania skrzynią biegów
  16. ECU sterowania zarządzaniem energią
  17. Przekaźnik wentylacji słonecznej
  18. Wzmacniacz komponentowy stereo (przed grudniem 2011)
  19. Wzmacniacz komponentowy stereo (od grudnia 2011)
  20. ECU dmuchawy klimatyzacji baterii słonecznej
  21. Zespół czujnika środkowej poduszki powietrznej
  22. Złącze przyłączeniowe (CAN)
  23. Wzmacniacz klimatyzacji
  24. Dodatkowa skrzynka bezpieczników
  25. RHD: Przekaźnik kontroli drzwi z podwójną blokadą

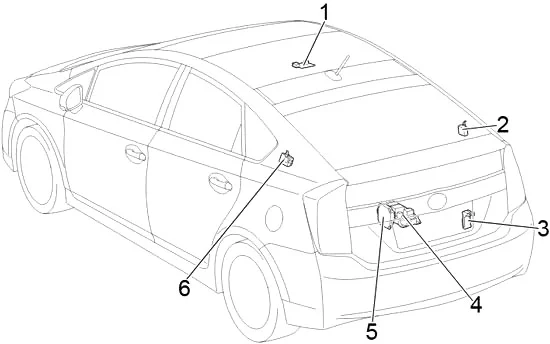

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

  1. ECU sterowania dachem przesuwnym
  2. Odbiornik kontroli drzwi
  3. Topliwy blok łącza
  4. Zespół bloku złącza akumulatora HV
  5. Czujnik napięcia akumulatora
  6. ECU i odbiornik ostrzeżenia o ciśnieniu w oponach

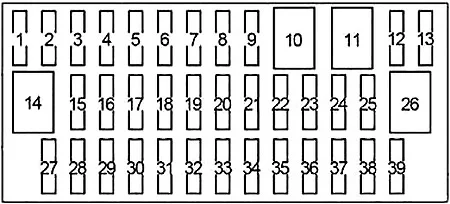

Schemat skrzynki bezpieczników w przedziale pasażerskim

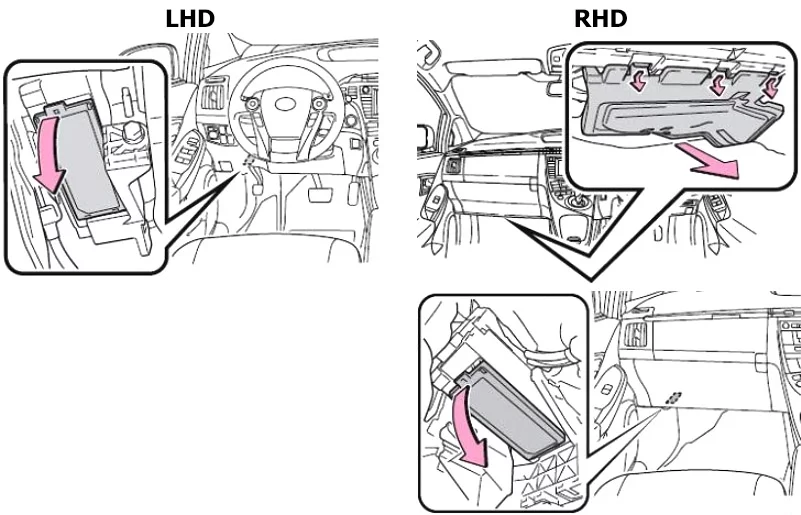

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej.

LHD: Zdejmij pokrywę. RHD: Zdejmij pokrywę i zdejmij pokrywę.

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Gniazdka elektryczne
2 10 System komunikacji Multiplex, zewnętrzne lusterka wsteczne, system wspomagania kierowcy, system audio, system nawigacji, zaawansowany system naprowadzania na parking, wyświetlacz przezierny
3 15 Gniazdka elektryczne
4 – –
5 10 Ogrzewanie siedzenia
6 – –
7 10 Ogrzewanie siedzenia
8 25 System zamka drzwi zasilania
9 – –
10 30 System przedkolizyjny
11 30 Fotel elektryczny
12 25 RHD: Podwójne blokowanie
13 15 Przed grudniem 2011 r.: Przednie światła przeciwmgielne
7,5 Od grudnia 2011 r.: Przednie światła przeciwmgielne
14 30 Fotel elektryczny
15 7,5 System diagnostyki pokładowej
16 – –
17 7,5 Tylne światła przeciwmgielne
18 – –
19 10 Światła stopu, wysoko zamontowane światło stopu, układ hamulcowy, system wspomagania kierowcy, system powiadamiania o bliskości pojazdu
20 – –
21 25 Okna elektryczne
22 25 Okna elektryczne
23 – –
24 25 Okna elektryczne
25 25 Okna elektryczne
26 30 Szyberdach
27 10 Elektryczne wentylatory chłodzące, system komunikacji multipleksowej, system powiadamiania o bliskości pojazdu
28 10 System wspomagania kierowcy, system Pre-Collision, system LKA, wewnętrzne lusterko wsteczne, mechanizm otwierania drzwi garażowych, czujnik odchylenia i przeciążenia, układ hamulcowy, elektryczne wspomaganie kierownicy, system nawigacji, szyberdach, system ostrzegania o ciśnieniu w oponach, napinacze pasów bezpieczeństwa, audio system, światła awaryjne, kierunkowskazy, wycieraczki szyby przedniej, środek do czyszczenia reflektorów
29 – –
30 10 System poziomowania reflektorów, wskaźniki i mierniki, migacze awaryjne, kierunkowskazy
31 10 System klimatyzacji, system wentylacji słonecznej, system zdalnej klimatyzacji
32 15 Spryskiwacz przedniej szyby
33 20 Wycieraczka i spryskiwacz tylnej szyby
34 30 Wycieraczki
35 – –
36 7,5 Wskaźniki i mierniki
37 10 Układ hamulcowy, system wspomagania kierowcy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu (ECU i czujniki), system zarządzania energią, system inteligentnego kluczyka, lampka przypominająca o zapięciu pasów bezpieczeństwa przedniego pasażera
38 10 System klimatyzacji, oświetlenie osobiste, skrzynia biegów, przełącznik pozycji P, system nawigacji, system wentylacji słonecznej, system zdalnej klimatyzacji, zaawansowany system naprowadzania na parking, środek do czyszczenia reflektorów, lampka przypominająca o zapięciu pasów bezpieczeństwa przedniego pasażera , system poziomowania reflektorów, oświetlenie schowka, zegar, system audio, przełącznik MPH lub km/h
39 10 System poziomowania reflektorów, światła postojowe, światła tylne, światła tablicy rejestracyjnej, przednie światła przeciwmgielne, boczne światła obrysowe

Dodatkowa skrzynka bezpieczników

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem
2 – –

Topliwy blok łącza

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 GŁÓWNY 140 „DC/DC”, „DRL”, „AMP”, „AMP №1”, „AMP №2”, „H-LP HI MAIN”, „EPS”, „ABS MTR 1”, „ABS MTR 2”, „DC/DC-S”, „P/I 2”, „ECU-B2”, „AM2”, „ECU-B3”, „TURN & HAZ”, „P CON MAIN”, „SHORT PIN”, „ABS MAIN №1”, „P-CON MTR”, „MAYDAY”, „ETCS”, „IGCT”, „P/I 1” bezpieczniki

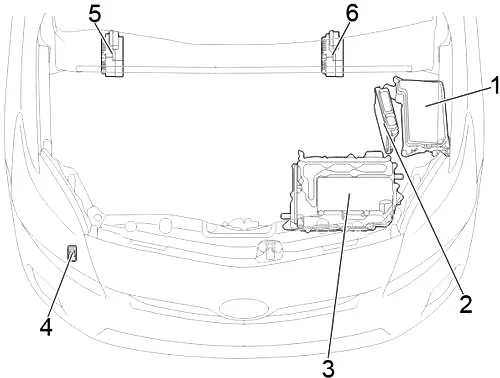

Komora silnika

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. ECM
  3. Falownik z konwerterem
  4. Przekaźnik czyszczenia reflektorów
  5. RHD: ECU kontroli poślizgu z siłownikiem
  6. LHD: ECU kontroli poślizgu z siłownikiem

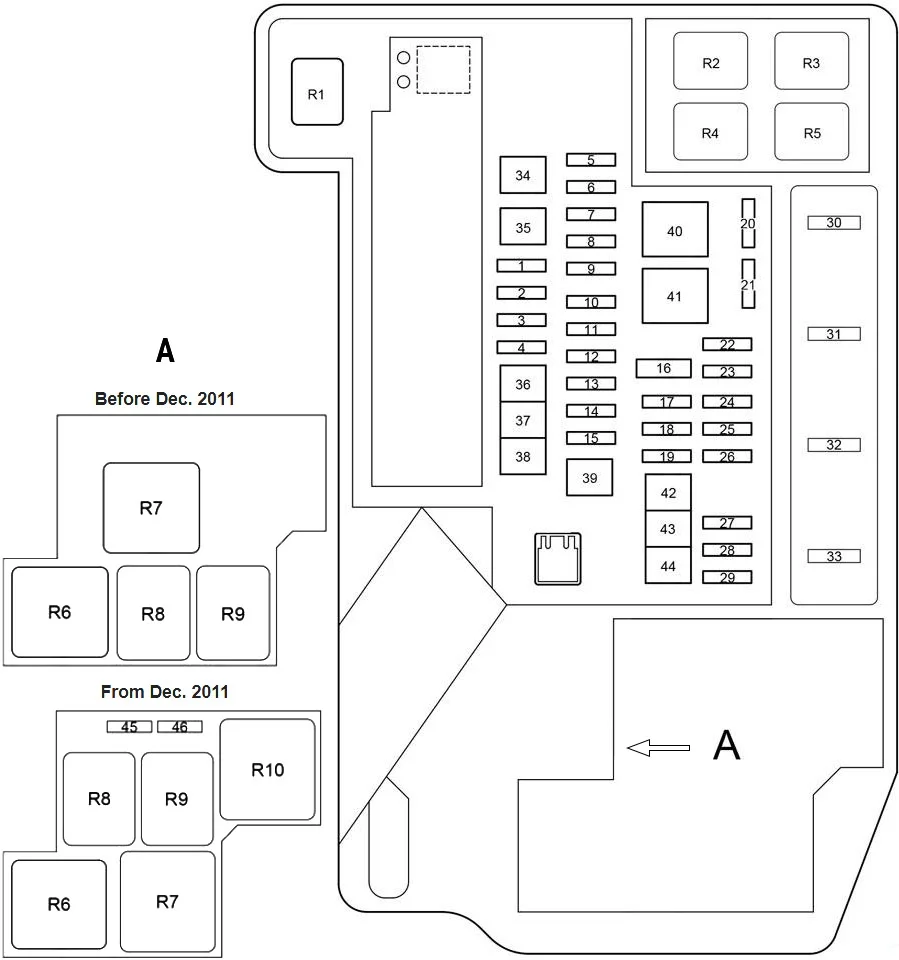

Schemat skrzynki bezpieczników w komorze silnika

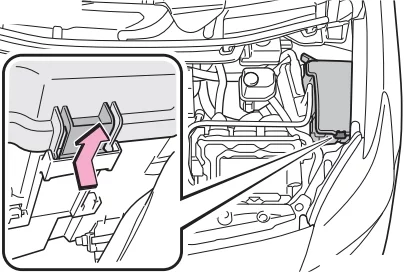

Wciśnij zakładkę i zdejmij pokrywę. Podczas zamykania najpierw zaczep pokrywkę na dwóch tylnych zaczepach.

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 System zapobiegania blokady kół
2 30 System chłodzenia
3 10 Odstraszający kradzież
4 – –
5 20 System zapobiegania blokady kół
6 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 10 Włącznik świateł sygnalizacyjnych
8 10 System klimatyzacji
9 10 Mayday system
10 7,5 system inteligentnego klucza, system hybrydowy
11 7,5 System zarządzania energią
12 7,5 System kontroli zmiany biegów, przełącznik pozycji P
13 5 Falownik i konwerter
14 30 Bezpieczniki „PCU”, „IGCT №2”, „IGCT №3”
15 30 Przed grudniem 2011: system audio
30 Od grudnia 2011 r.: system audio
16 – Bezpieczniki „ECU-B”, „RAD №1”, „DOME”
17 30 System audio, system nawigacji
18 7,5 Światła dzienne
19 20 Światła drogowe, światła do jazdy dziennej
20 10 System chłodzenia
21 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22 10 Reflektor prawy (światło drogowe)
23 10 Reflektor lewy (światło drogowe)
24 7,5 inteligentny system kluczy, oświetlenie osobiste, wskaźniki i liczniki, awaryjne migacze
25 10 Oświetlenie sufitowe w drzwiach, oświetlenie bagażnika, oświetlenie osobiste, oświetlenie wewnętrzne, oświetlenie stóp, oświetlenie próżności, wewnętrzne lusterko wsteczne, mechanizm otwierania drzwi garażowych
26 15 System audio, system nawigacji
27 10 Odmgławiacze zewnętrznych lusterek wstecznych
28 10 System hybrydowy, system kontroli zmiany biegów, system zarządzania mocą, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
29 10 Falownik i konwerter
30 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, „MET”, bezpieczniki „IGN”, system zarządzania mocą
31 10 Wentylator chłodzący akumulator
32 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ chłodzenia, bezpiecznik „EFI №2”
33 – –
34 30 Środek do czyszczenia reflektorów
35 – –
36 30 Elektryczne wentylatory chłodzące
37 30 Elektryczne wentylatory chłodzące
38 50 System klimatyzacji
39 30 System kontroli zmiany biegów, skrzynia biegów
40 60 Elektryczne wspomaganie kierownicy
41 60 Bezpieczniki „IG2”, „EFI MAIN”, „BATT FAN”
42 30 System zapobiegania blokady kół
43 30 System zapobiegania blokady kół
44 40 System kontroli zmiany biegów, klakson, światła mijania reflektorów, światła cofania
45 15 Od grudnia 2011 r.: Reflektor lewy (światło mijania)
46 15 Od grudnia 2011 r.: Reflektor prawy (światło mijania)
Przekaźnik
R1 Układ chłodzenia (ENG W/P)
R2 Elektryczny wentylator chłodzący (FAN №3)
R3 Siłownik zmiany biegów (P-CON MTR)
R4 Elektryczny wentylator chłodzący (FAN №1)
R5 Odstraszacz kradzieży (S-HORN)
R6 Ściemniacz / światła do jazdy dziennej (DIM/DRL)
R7 Sterowanie zarządzaniem energią (IGCT)
R8 Elektryczny wentylator chłodzący (FAN №2)
R9 Przed grudniem 2011: –
Od grudnia 2011 r.: Światła do jazdy dziennej (DRL)
R10 Od grudnia 2011: –

Toyota Prius (XW30) (2009-2015) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 DC/DC 125 Przekaźnik integracyjny, przekaźnik „TAIL”, przekaźnik „P/POINT”, przekaźnik „ACC”, przekaźnik „IG1 №1”, przekaźnik „IG1 №2”, przekaźnik „IG1 №3”, „HTR”, „RDI”, „ CDS”, „S-HORN”, „ENG W/P”, „ABS MAIN №2”, „H-LP CLN”, „FR FOG”, „PWR Seat FL”, „OBD”, „STOP”, „ RR FOG”, „DBL LOCK”, „PWR Seat FR”, „DOOR №1”, „PSB”, „D FR DOOR”, „P FR DOOR”, „DOOR RL”, „DOOR RR”, „S/ Bezpieczniki DACHOWE

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
