W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius (XW20) z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Toyota Prius drugiej generacji oznaczona kodem XW20 była kontynuacją sukcesu pierwszej generacji Priusa i wprowadzała kilka znaczących udoskonaleń. Oto kilka kluczowych informacji na temat tego modelu:
- Lata produkcji: Toyota Prius XW20 była produkowana w latach 2003-2009, kontynuując rosnącą popularność hybrydowego modelu.
- Ewolucja Designu: Prius XW20 zachował charakterystyczny kształt nadwozia typu hatchback, ale z bardziej aerodynamicznym i nowoczesnym wyglądem w porównaniu do poprzedniej generacji.
- Efektywność Paliwowa: Prius XW20 wprowadził udoskonalenia w systemie hybrydowym Toyota Hybrid System (THS). Dzięki temu model ten osiągał jeszcze lepszą efektywność paliwową niż poprzednik, przyciągając uwagę osób zainteresowanych oszczędnością paliwa i redukcją emisji.
- Technologiczne Innowacje: Prius XW20 był jednym z pierwszych modeli Toyoty wyposażonych w technologię rekuperacji energii podczas hamowania, która przekształca energię kinetyczną w energię elektryczną, zwiększając efektywność hybrydowego systemu napędowego.
- Znaczenie Globalne: W miarę jak Prius XW20 stawał się bardziej popularny, wzrastało także globalne zainteresowanie hybrydowymi technologiami Toyoty, przyczyniając się do popularyzacji tego typu pojazdów na wielu rynkach.
- Warianty Hybrydowe: W miarę rozwoju modelu Prius XW20, wprowadzono różne warianty, takie jak wersje z napędem na cztery koła oraz wersje o większej pojemności bagażnika.
- Wpływ na Przyszłe Generacje: Druga generacja Priusa odegrała kluczową rolę w utrwaleniu i rozwinięciu wizerunku Toyoty jako lidera w dziedzinie hybrydowych technologii napędowych, co miało wpływ na rozwój kolejnych generacji Priusa i innych hybrydowych modeli Toyoty.
- Świadomość Ekologiczna: Prius XW20 był często kojarzony z ruchem na rzecz środowiska, a jego popularność przyczyniła się do zwiększenia świadomości społeczeństwa na temat oszczędności paliwa i redukcji emisji CO2.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

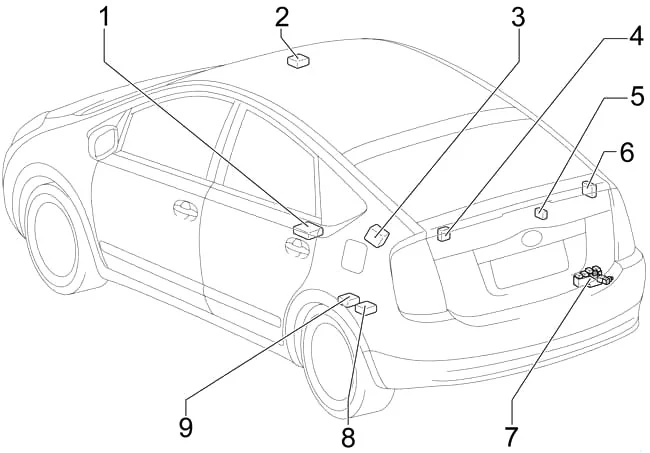

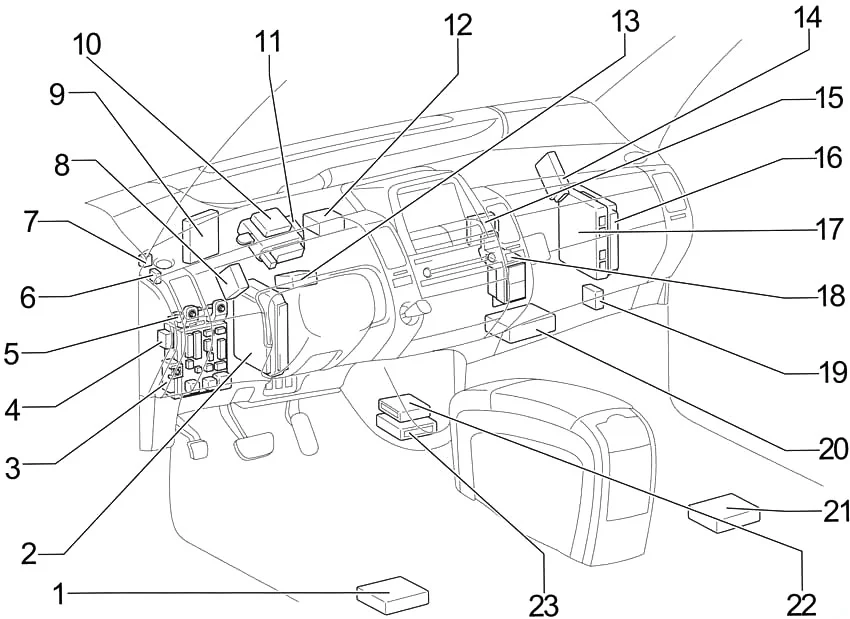

Przedział pasażerski
- ECU nawigacji
- ECU kontroli poślizgu
- Skrzynka bezpiecznikowa
- Przekaźnik ACC
- ECU nadwozia
- Przekaźnik grzałki lusterka
- Przekaźnik wyjściowy zasilania
- Przekaźnik świateł do jazdy dziennej
- ECU sterowania źródłem zasilania
- Inteligentny klucz ECU
- Złącze środkowe №1
- ECU ostrzeżenia o ciśnieniu w oponach
- ECU wspomagania kierownicy
- ECU bramy
- Komputer z kluczem transpondera
- ECU sterowania pojazdem hybrydowym
- Moduł sterujący silnika
- Złącze środkowe №2
- ECU kontroli poziomu świateł przednich
- ECU sterowania skrzynią biegów
- Wzmacniacz komponentowy stereo
- Zespół sterowania klimatyzacją
- Zespół czujnika poduszki powietrznej
- ECU klasyfikacji pasażerów
- Narzut J/B
- Odbiornik kontroli drzwi
- Przekaźnik tylnej wycieraczki
- Przekaźnik wentylatora akumulatora
- Antena ostrzegająca o ciśnieniu w oponach i odbiornik
- Topliwy blok łącza
- ECU akumulatora
- Główny przekaźnik systemu

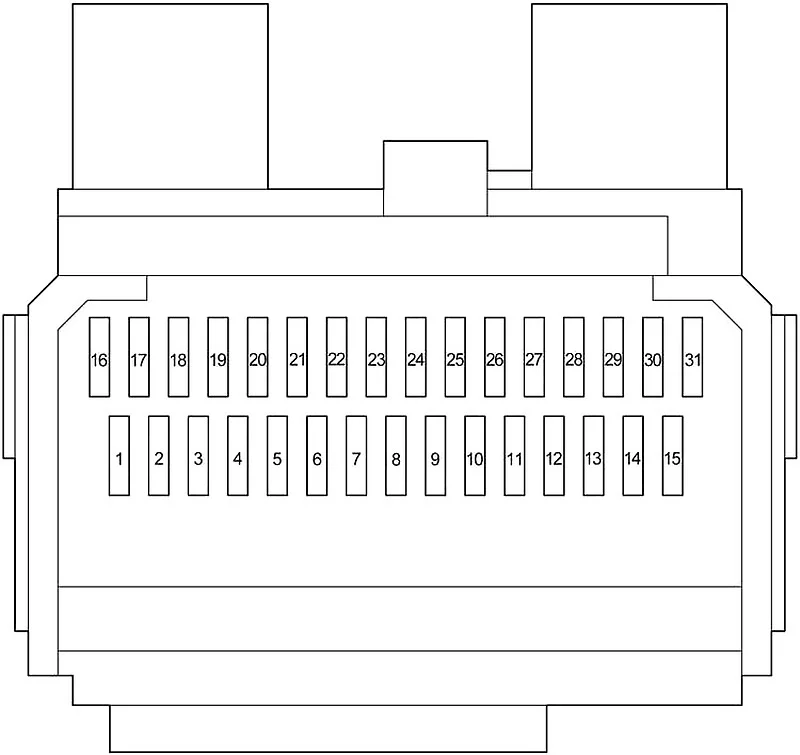

Schemat skrzynki bezpieczników w przedziale pasażerskim

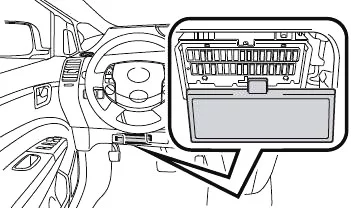

Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
| 1 | – | – |
| 2 | 15 | Podgrzewacz zewnętrznego lusterka wstecznego |
| 3 | 30 | Wycieraczka przedniej szyby |
| 4 | 15 | Tylna wycieraczka |
| 5 | 20 | Spryskiwacz |
| 6 | 7,5 | Inteligentny system kluczy, elektryczne szyby, ekran dotykowy, elektryczne wspomaganie kierownicy, system antykradzieżowy |
| 7 | 10 | Wskaźnik i licznik, światła cofania, migacz awaryjny, elektryczne szyby |
| 8 | 7,5 | System diagnostyki pokładowej |
| 9 | 7,5 | Światła stopu |
| 10 | – | – |
| 11 | 25 | System zamka drzwi zasilania |
| 12 | 25 | Bezpieczniki „GNIAZDO ZASILANIA”, „ACC” |
| 13 | 15 | Wyświetlacz wielofunkcyjny, elektryczne szyby, system klimatyzacji |
| 14 | – | – |
| 15 | 7,5 | System hybrydowy |
| 16 | 10 | Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe |
| 17 | 7,5 | Wyświetlacz wielofunkcyjny, zegar, system audio, oświetlenie tablicy przyrządów |
| 18 | 10 | System klimatyzacji |
| 19 | 20 | Okna elektryczne |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | 15 | Gniazdo zasilania |
| 24 | 7,5 | System audio, wyświetlacz wielofunkcyjny, zegar |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Gniazdo zasilania |
| 30 | 7,5 | System hybrydowy, hybrydowy system immobilizera pojazdu, poduszki powietrzne SRS |
| 31 | – | – |

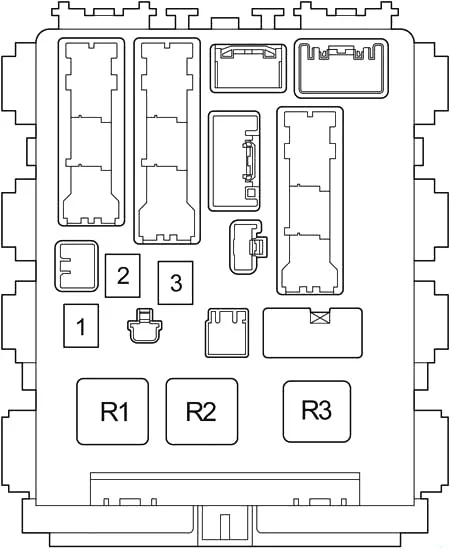

| Numer | Ampery [A] | Opis |
| 1 | 30 | Okna elektryczne |
| 2 | 40 | Odmgławiacz tylnej szyby |
| 3 | – | – |
| Przekaźnik | ||
| R1 | Zapłon (IG1) | |
| R2 | Podgrzewacz (HTR) | |
| R3 | Migacz | |

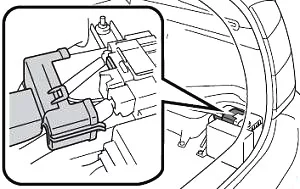

Topliwy blok łącza
Znajduje się w bagażniku na dodatnim zacisku akumulatora 12V. Usuń osłonę.
| Numer | Ampery [A] | Opis |
| 1 | 5 | Falownik i konwerter |
| 2 | 120 | System hybrydowy |

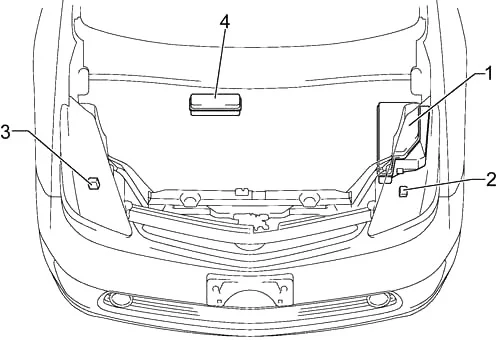

Komora silnika
- Skrzynka bezpiecznikowa
- Sterowanie reflektorami lewymi ECU (2003-2005)
- Sterowanie reflektorami prawymi ECU (2003-2005)
- Skrzynka przekaźnikowa

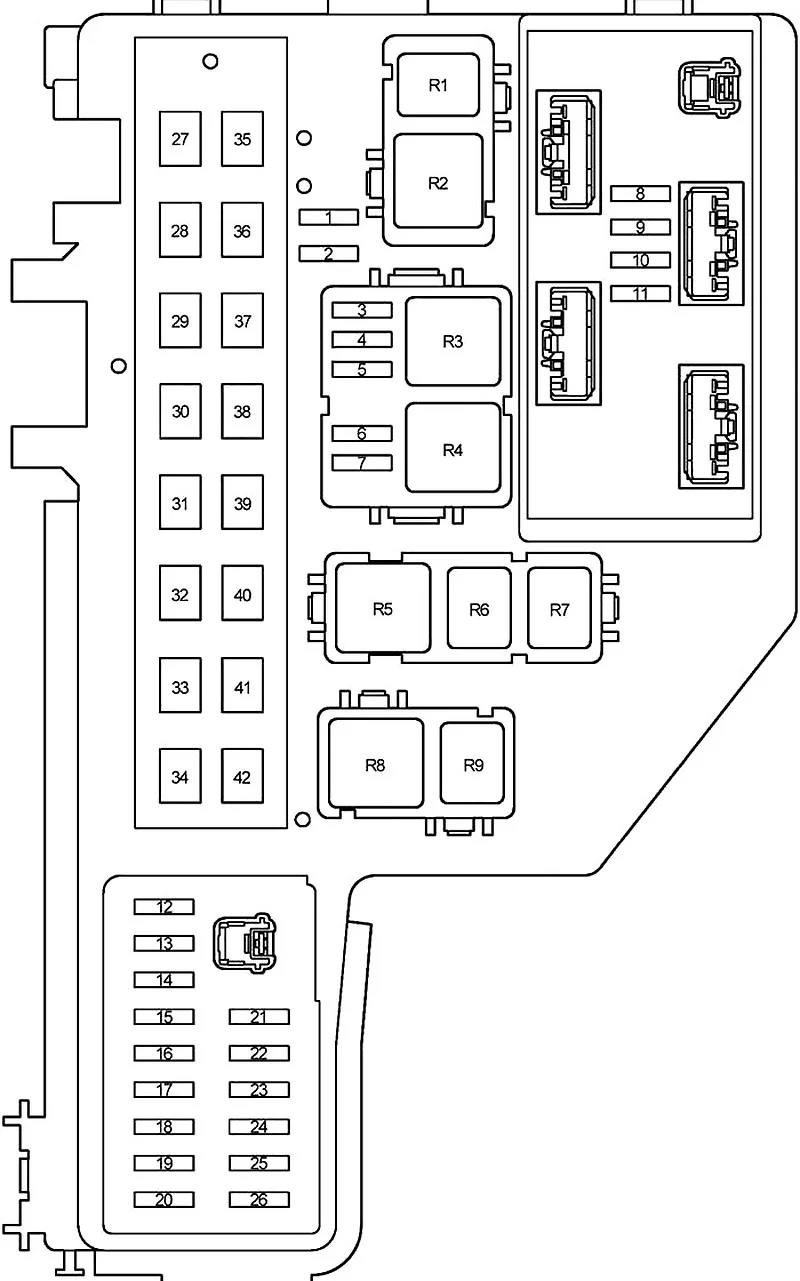

Schemat skrzynki bezpieczników w komorze silnika

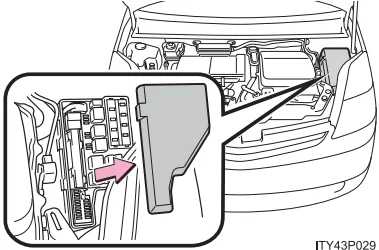

Wciśnij wypustki i zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
| 1 | 30 | Zapasowy |
| 2 | 15 | Zapasowy |
| 3 | 7,5 | System świateł do jazdy dziennej |
| 4 | 10 | z reflektorem halogenowym: Reflektor prawy (światło mijania) |
| 15 | z rozładowanym reflektorem: Reflektor prawy (światło mijania) | |
| 5 | 10 | z reflektorem halogenowym: Reflektor lewy (światło mijania) |
| 15 | z rozładowanym reflektorem: Reflektor lewy (światło mijania) | |
| 6 | 10 | Reflektor prawy (światło drogowe) |
| 7 | 10 | Reflektor lewy (światło drogowe) |
| 8 | 15 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 9 | 15 | Bezpiecznik „IGN”, układ zapłonowy |
| 10 | 10 | Klakson |
| 11 | 20 | System hybrydowy |
| 12 | 7,5 | System kontroli parkowania, system immobilizera pojazdu hybrydowego |
| 13 | 30 | 2003-2004: System kontroli parkowania |
| 25 | 2003-2009: Układ przeciwblokujący | |
| 14 | 10 | Elektroniczny system sterowania przepustnicą |
| 15 | 10 | Wentylator chłodzący akumulator |
| 16 | 10 | Kierunkowskazy, migacz awaryjny |
| 17 | 15 | System audio, oświetlenie wewnętrzne, inteligentny system wejścia i startu, wskaźnik i licznik, kierunkowskazy, oświetlenie bagażnika, zegar |
| 18 | 15 | Układ przeciwblokujący |
| 19 | 10 | Układ przeciwblokujący |
| 20 | 10 | Układ przeciwblokujący |
| 21 | 15 | Światła przeciwmgielne |
| 22 | 10 | CHS W/P |
| 23 | 30 | System nagłośnieniowy |
| 24 | 30 | Grzałka PTC |
| 25 | 30 | Grzałka PTC |
| 26 | 30 | Elektryczny wentylator chłodzący |
| 27 | – | – |
| 28 | – | – |
| 29 | 60 | Bezpieczniki „AM2”, „HEV”, „EFI”, „HORN” |
| 30 | 40 | Przekaźnik reflektorów |
| 31 | – | – |
| 32 | 30 | Przekaźnik ABS MTR |
| 33 | 30 | Układ przeciwblokujący |
| 34 | – | – |
| 35 | 100 | Przekaźnik PWR, przekaźnik T-LP, przekaźnik IG1, „ACC-B”, „ESP”, „HTR”, „RDI”, „PS HTR”, „PWR OUTLET FR”, „ECU-B”, „OBD”, Bezpieczniki „STOP”, „DOOR”, „FR DOOR”, „DEF”, „AM1” |
| 36 | – | – |
| 37 | – | – |
| 38 | 50 | Klimatyzator |
| 39 | 30 | Sterowanie silnikiem, wentylator chłodnicy i wentylator skraplacza, system hybrydowy TOYOTA |
| 40 | 40 | Klimatyzator, system hybrydowy TOYOTA |
| 41 | 50 | ESP |
| 42 | – | – |
| Przekaźnik | ||
| R1 | Układ przeciwblokujący (ABS №2) | |
| R2 | Układ przeciwblokujący (ABS MTR 2) | |
| R3 | Reflektor (H-LP) | |
| R4 | Opornik | |
| R5 | System kontroli parkowania (P CON MTR) | |
| R6 | Elektryczny wentylator chłodzący (FAN №3) | |
| R7 | Elektryczny wentylator chłodzący (FAN №2) | |
| R8 | Układ przeciwblokujący (ABS MTR) | |
| R9 | Układ przeciwblokujący (ABS №1) | |
Dodatkowa skrzynka przekaźnikowa
| Numer | Przekaźniki |
| R1 | PS HTR |
| R2 | Światła przeciwmgielne |
| R3 | Grzałka PTC (PTC HTR1) |
| R4 | Grzałka PTC (PTC HTR2) |
| R5 | System świateł do jazdy dziennej (DRL №4) |
| R6 | CHS W/P |
| R7 | – |
