Toyota RAV4 XA50 (2019-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty RAV4 XA20 z lat: 2019, 2020, 2021, 2022, 2023. Toyota RAV4 XA50 to piąta i obecnie najnowsza generacja popularnego crossovera RAV4, którą wprowadzono na rynek w 2018 roku. Ta odsłona kontynuuje tradycję RAV4, wprowadzając nowoczesny design, zaawansowane technologie, różnorodność napędów i wiele […]

08/28/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty RAV4 XA20 z lat: 2019, 2020, 2021, 2022, 2023.

Toyota RAV4 XA50 to piąta i obecnie najnowsza generacja popularnego crossovera RAV4, którą wprowadzono na rynek w 2018 roku. Ta odsłona kontynuuje tradycję RAV4, wprowadzając nowoczesny design, zaawansowane technologie, różnorodność napędów i wiele innych ulepszeń. Oto kilka kluczowych informacji na temat Toyoty RAV4 XA50:

Design i Rozmiar: RAV4 XA50 charakteryzuje się odważnym i dynamicznym designem, z agresywnymi liniami, wyrazistymi detalami i nowoczesnym wyglądem. Samochód jest większy od poprzednika, oferując bardziej przestronne wnętrze i większą przestrzeń bagażową.

Wnętrze i Komfort: Wnętrze RAV4 XA50 zostało zaprojektowane, aby zapewnić komfortową i nowoczesną przestrzeń podróżowania. Materiały wykończeniowe są wyższej jakości, a ergonomiczny układ deski rozdzielczej ułatwia obsługę urządzeń i systemów.

Silniki i Napęd: RAV4 XA50 jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i hybrydowymi silnikami. Opcje napędu obejmują wersje przednionapędowe i napęd na cztery koła, co umożliwia dostosowanie samochodu do różnych warunków i preferencji.

Technologie i Bezpieczeństwo: Piąta generacja RAV4 wprowadziła zaawansowane technologie, w tym nowoczesne systemy multimedialne, interfejsy dotykowe, systemy łączności i nawigacji. W dziedzinie bezpieczeństwa oferowane są zaawansowane systemy, takie jak asystent utrzymania pasa, monitorowanie martwego pola i wiele innych.

Wersje Hybrydowe: RAV4 XA50 wyróżnia się dostępnością wersji hybrydowych, które wykorzystują technologię hybrydową Toyoty. Hybrydowe wersje RAV4 oferują efektywność paliwową i ekologiczność, podkreślając zobowiązanie marki do zrównoważonej mobilności.

Zróżnicowane Wyposażenie: RAV4 XA50 oferuje różnorodne poziomy wyposażenia, co pozwala klientom wybrać opcje i technologie odpowiednie dla ich potrzeb. Wersje wyposażeniowe obejmują wiele nowoczesnych udogodnień i systemów.

Zobacz także:  Toyota Prius (XW20) (2003-2009) - schematy bezpieczników i przekaźników

Podsumowanie: Toyota RAV4 XA50 to najnowsza generacja tego popularnego crossovera, która kontynuuje tradycję RAV4, wprowadzając nowoczesny design, zaawansowane technologie, różnorodność napędów i wiele innych ulepszeń. Z bogatym wyborem, komfortem i zaawansowanymi opcjami, piąta generacja RAV4 utrzymuje swoją pozycję na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Znajduje się po lewej stronie pod deską rozdzielczą i jest osłonięty osłoną.

Przykład diagramu z okładki pudełka

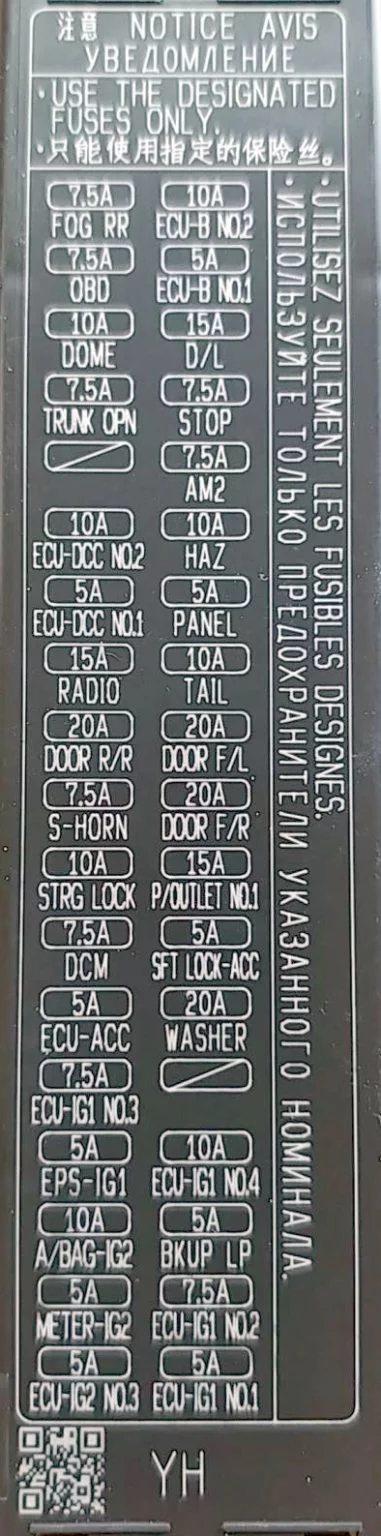

Toyota RAV4 XA50 (2019-2023) - schematy bezpieczników i przekaźników

Opis

FOG RR Tylne światła przeciwmgielne
ECU-B NR 2 Wskaźnik wykrycia kluczyka, czujnik ciśnienia w oponach
OBD Złącze diagnostyczne
ECU-B NR 1 Bezprzewodowy system sterowania, jednostka ECU nadwozia, VSC, inteligentny system wprowadzania i uruchamiania, zegar
DOME Oświetlenie wnętrza, system otwierania tylnej klapy, inteligentny system wejścia i startu, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania
D/L centralny zamek
TRUNK OPN Zamek bagażnika
STOP Światło hamowania
AM2 System otwierania tylnej klapy, inteligentny system wejścia i startu, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania
ECU-DCC NO.2 ABS, klimatyzacja, system audio, automatyczny system oświetlenia, system otwierania tylnej klapy, monitor, zestaw wskaźników, tempomat, centralny zamek, podwójny zamek, dynamiczny tempomat, jednostka sterująca silnika, inteligentny system wsiadania i ruszania, EPS, przednie światło przeciwmgielne , klapka wlewu paliwa, system sterowania aktywnymi klapami powietrza, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, oświetlenie wnętrza, system kontroli pasa ruchu, automatyczny system wyłączania kierunkowskazów, brzęczyk świateł, nawigacja, moc szyby, system antykolizyjny, tylne światło przeciwmgłowe, elektryczne lusterka
HAZ Alarm
ECU-DCC NO.1 ABS, TRC, VSC
PANEL Przełącznik VSC OFF, zestaw wskaźników, przełącznik BSM, przełącznik 4WD, przełącznik podgrzewania szczotki, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, systemy wspomagania parkowania, przełączniki podgrzewanych siedzeń, gniazdka, przełącznik tylnej klapy, sterownik klimatyzacji, ogrzewanie tylnej szyby przełącznik, system audio, przyciski na kierownicy, oświetlenie uchwytów na kubki
RADIO System nagłośnienia
TAIL Światło boczne, oświetlenie tablicy rejestracyjnej, światło przeciwmgielne
DOOR R/R Okna tylnych drzwi
DOOR F/L Elektryczne szyby w przednich lewych drzwiach
S-HORN System antywłamaniowy
DOOR F/R Elektryczne szyby w przednich prawych drzwiach
STRG LOCK Blokada kierownicy
P/OUTLET NO/1 Gniazdko elektryczne, zapalniczka
DCM System telematyczny
SFT LOCK-ACC Blokada wybieraka biegów
ECU-ACC Akcesoria
WASHER Spryskiwacze
ECU-IG1 NO.3 Monitorowanie martwego pola
EPS-IG1 Elektryczny układ kierowniczy
ECU-IG1 NO.4 Dynamiczny tempomat, sterownik silnika, inteligentny system wsiadania i ruszania, EPS, przednie światło przeciwmgielne, klapka wlewu paliwa, aktywny system sterowania klapami powietrza, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, oświetlenie wnętrza, system kontroli pasa ruchu, system automatycznego wyłączania kierunkowskazów, brzęczyk, nawigacja, elektryczne szyby, system antykolizyjny, tylne światło przeciwmgielne, elektryczne lusterka, kontrolka pasów bezpieczeństwa, blokada wybieraka biegów, szyberdach, SRS, system startowy, blokada kierownicy , oświetlenie pozycyjne, system telematyczny, system antywłamaniowy, system monitorowania ciśnienia w oponach, TRC, kierunkowskazy (alarm), system ostrzegania pieszych (generator hałasu), VSC, system ładowania bezprzewodowego, system sterowania bezprzewodowego
A/BAG-IG2 SRS, wskaźnik zapięcia pasa bezpieczeństwa
BKUP LP Światła cofania, system audio, monitor, nawigacja
METER-IG2 Licznik
ECU-IG1 NO.2 ABS, TRC, VSC
ECU-IG1 NO.3 ABS, tempomat, radar dynamicznej kontroli prędkości jazdy, system hybrydowy, jednostka sterująca elektroniką nadwozia (CAN), blokada wybieraka biegów, system telematyczny, TRC, system ostrzegania pieszych (generator hałasu), VSC
ECU-IG1 NO.1 Układ stabilizacji pojazdu, elektryczne wentylatory chłodzące, układ przeciwmgielny tylnej szyby, układ przeciwmgielny lusterek zewnętrznych, czujnik na kierownicy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, reflektory (światła mijania), układ ładowania akumulatora, monitor martwego pola
Zobacz także:  Toyota Hilux (2004-2015) - schematy bezpieczników i przekaźników



W górnej części skrzynki znajdują się bezpieczniki odpowiedzialne za elektryczne podnośniki szyb oraz elektryczny napęd foteli.



Ponadto niektóre przekaźniki można zainstalować oddzielnie za schowkiem.



Komora silnika

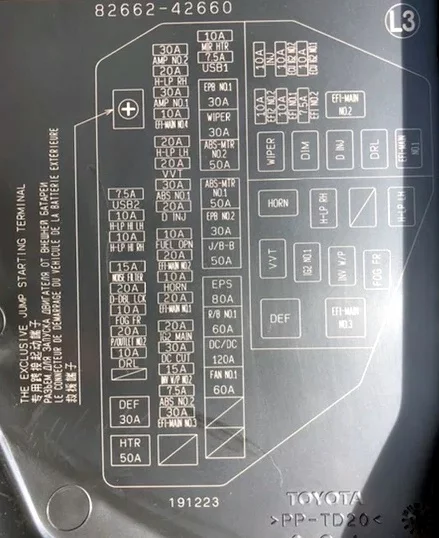

Pod maską są 2 bloki z bezpiecznikami i przekaźnikami.

Skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie.

Toyota RAV4 XA50 (2019-2023) - schematy bezpieczników i przekaźników

Skrzynka przekaźników

Montowany po prawej stronie.



Bagażnik

Zobacz także:  Toyota ProAce (2016-2017) - schematy bezpieczników i przekaźników

Występuje w modelach, w których akumulator znajduje się po prawej stronie bagażnika za osłoną ochronną, głównie w modelach hybrydowych.

Toyota RAV4 XA50 (2019-2023) - schematy bezpieczników i przekaźników
