Toyota Land Cruiser Prado (J150) (2010-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Land Cruiser Prado (J150) z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Toyota Land Cruiser Prado (J150) to piąta generacja popularnego modelu Land Cruiser Prado, produkowana od 2009 roku. Jest to luksusowy SUV, który łączy wydajność terenową z komfortem […]

08/28/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Land Cruiser Prado (J150) z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Toyota Land Cruiser Prado (J150) to piąta generacja popularnego modelu Land Cruiser Prado, produkowana od 2009 roku. Jest to luksusowy SUV, który łączy wydajność terenową z komfortem podróżowania i bogatym wyposażeniem. Oto kilka kluczowych informacji na temat Toyota Land Cruiser Prado (J150):

Design i Rozmiar: Land Cruiser Prado J150 zachowuje charakterystyczny wygląd marki Toyota i serii Land Cruiser. Posiada masywny przód, charakterystyczne reflektory i grille oraz masywną sylwetkę. Choć jest mniejszy niż pełnowymiarowy Land Cruiser, Prado J150 nadal ma imponującą obecność na drodze.

Silniki i Wydajność: Model J150 oferuje różne jednostki napędowe, w tym benzynowe, dieslowskie i hybrydowe silniki. Dostępność różnych opcji napędu pozwala dostosować samochód do preferencji kierowcy oraz warunków jazdy. Systemy napędu na cztery koła i zdolności terenowe sprawiają, że Prado J150 jest gotowy na wyzwania off-road.

Wnętrze i Wyposażenie: Wnętrze Land Cruiser Prado J150 jest przestronne i oferuje wyższy poziom wykończenia i komfortu. Wersje wyposażeniowe są bogate w funkcje, w tym zaawansowane systemy multimedialne, klimatyzację wielostrefową, skórzane tapicerki i wiele innych, które podnoszą komfort podróżowania.

Technologie Terenowe i Bezpieczeństwo: Land Cruiser Prado J150 wyposażony jest w różne technologie terenowe, takie jak systemy kontroli trakcji, różnicowy centralny, automatyczne systemy kontroli zjazdu i wjazdu oraz inne, które poprawiają zdolności off-road. Bezpieczeństwo jest również na wysokim poziomie, dzięki systemom takim jak asystent hamowania awaryjnego, kontrola pasa ruchu, monitorowanie martwego pola i wiele innych.

Luksus i Wygoda: Toyota Land Cruiser Prado J150 stawia duży nacisk na luksus i wygodę podróżowania. Przestronne wnętrze, zaawansowane funkcje wyposażenia i wysoka jakość materiałów sprawiają, że podróżowanie tym modelem jest komfortowe zarówno na dłuższych trasach, jak i w codziennym użytkowaniu.

Popularność i Wpływ: Land Cruiser Prado J150 cieszy się dużą popularnością wśród klientów poszukujących luksusowego SUV-a z mocnymi zdolnościami terenowymi. Model ten zdobył uznanie na rynkach o dużym zapotrzebowaniu na wysokiej jakości pojazdy terenowe.

Podsumowanie: Toyota Land Cruiser Prado (J150) to piąta generacja luksusowego SUV-a, który łączy zdolności terenowe, komfort podróżowania i zaawansowane technologie. To model dla osób ceniących luksus, bezkompromisową wydajność i niezawodność, które są charakterystyczne dla marki Toyota.

Zobacz także:  Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników w przedziale pasażerskim

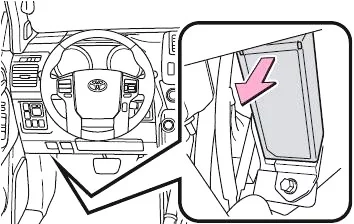

Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę.

Toyota Land Cruiser Prado (J150) (2010-2018) - schematy bezpieczników i przekaźników

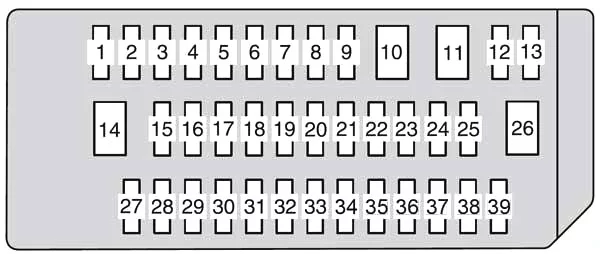

Toyota Land Cruiser Prado (J150) (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Gniazdo zasilania
2 7,5 Silnik zewnętrznego lusterka wstecznego, ECU nadwozia, system klimatyzacji, system audio, system nawigacji, system wspomagania parkowania, przełącznik sekwencyjny, przekaźnik zapasowy, ECU DSS#2, wskaźnik AT, EFI ECU, ECU blokady zmiany biegów
3 10 Światła awaryjne, system audio, wyświetlacz informacyjny, DSS#2 ECU, czujnik wspomagania parkowania
4 10 Holowniczy
5 20 Układ zawieszenia pneumatycznego
6 10 KDSS ECU
7 20 System 4WD, blokada tylnego mechanizmu różnicowego
8 30 Przedni fotel elektryczny (z lewej)
9 25 Silnik zamka drzwi, otwieracz szyby, ECU BODY
10
11 30 PSB ECU
12 15 Sterowanie uchylne i teleskopowe
13 15 Przednie światła przeciwmgielne
14
15 7,5 DLC 3
16 7,5 System klimatyzacji
17 7,5
18 25 Tylne okno elektryczne (lewe)
19
20 10 Shift lock ECU, VSC ECU, czujnik skrętu, czujnik odchylenia, przełącznik sekwencyjny, ECU automatycznej wycieraczki, przekaźnik rezerwowy, ogrzewanie lusterek zewnętrznych, układ kierowniczy pochylony i teleskopowy, PSB ECU, DSS#1 ECU, czujnik radaru przedniego, wspomaganie kierownicy ECU
21 7,5 Przedni kierunkowskaz, tylny kierunkowskaz, boczny kierunkowskaz, kierunkowskaz licznika, światło przyczepy, przełącznik ALT, VSC, C/C
22 10 Odmgławiacz tylnej szyby, przełącznik ogrzewania siedzeń, przekaźnik falownika, system klimatyzacji, lusterko EC, BODY ECU, system nawigacji, DSS#2 ECU, ECU szyberdachu, przełącznik miernika, czujnik wspomagania parkowania, miernik akcesoriów, ECU składanych foteli, O/H IG, moduł D, czujnik deszczu, zawieszenie pneumatyczne, P/ SEAT IND
23
24 20 Ogrzewanie siedzeń
25 30 Przednie siedzenie elektryczne (po prawej)
26 30 Szyba przednia (po stronie pasażera)
27 10 Zasilanie okna
28 25 Elektryczna szyba przednia (po stronie kierowcy)
29 25 Tylne okno elektryczne (prawe)
30
31 25 Szyberdach
32 30 Wycieraczki i spryskiwacze przedniej szyby
33 20 Wycieraczki i spryskiwacze przedniej szyby, wycieraczki i spryskiwacze tylnej szyby
34
35 10 Cool box
36 10 EFI ECU, C/OPN RLY, VSC ECU, ECU poduszek powietrznych, inteligentny system wprowadzania i uruchamiania, ECU blokady kierownicy
37 7,5 Licznik
38 7,5 Oświetlenie przełącznika, oświetlenie schowka na rękawiczki, system nawigacji, system audio, system klimatyzacji, przełącznik lusterka zewnętrznego, przełącznik składanych siedzeń, wyświetlacz informacyjny, P/ SEAT IND, SHIFT, COOL BOX
39 10 Przednie światła pozycyjne, tylne światła, światła tablicy rejestracyjnej, holowanie, przednie światła przeciwmgielne
Zobacz także:  Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników



Schemat skrzynki bezpieczników w komorze silnika

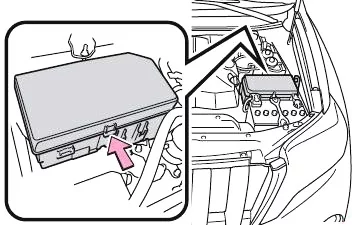

Wciśnij zakładkę i zdejmij pokrywę.

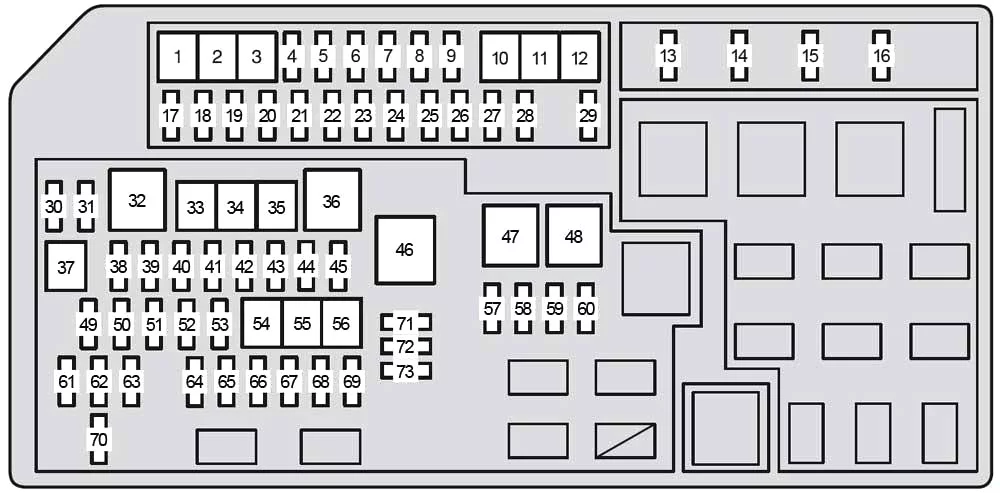

Toyota Land Cruiser Prado (J150) (2010-2018) - schematy bezpieczników i przekaźników

Toyota Land Cruiser Prado (J150) (2010-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Tylny układ klimatyzacji
2 30 Grzałka PTC
3 50 Układ zawieszenia pneumatycznego, AIR SUS №2
4 15 Falownik
5
6 30 Odmgławiacz tylnej szyby
7 7,5 Tylne światła przeciwmgielne
8 20
9 25 1KD-FTV: Podgrzewacz paliwa
10 1GR -FE: Nagrzewnica pompy powietrza
10 30 Grzałka PTC
11
12 50 Grzałka PTC
13 20 Wtryskiwacz, zapłon, miernik
14 10 Klakson
15 25 EFI ECU, EDU, ECT ECU, pompa paliwa, przekaźnik nagrzewnicy A/F, FPC, EFI №2
16 20 Benzyna: A/F SSR
17 15 Ogrzewanie lusterek
18 10 1KD-FTV: grzałka VISC
19
20 30 Składane siedzenie (lewe)
21 30 Składane siedzenie (po prawej)
22
23
24 10 System klimatyzacji
25
26 20 Wentylator skraplacza
27 10 Przekaźnik awaryjnego światła stopu, światła stopu, wysokie światło stopu, włącznik światła stopu, VSC/ABS ECU, holowanie, inteligentny system wjazdu i startu, ECT ECU
28
29 7,5 ECU AIR SUS
30 15 Światła drogowe (prawe)
31 15 Światła drogowe (lewe)
32 50 System klimatyzacji
33 30 Wycieraczki i spryskiwacze tylnej szyby
34 30 Środek do czyszczenia reflektorów
35
36
37 30 Benzyna: ROZRUSZNIK MTR
40 Olej napędowy: ROZRUSZNIK MTR
38 25 Przekaźnik DIM, reflektory
39 7,5 ALT
40 15 Przedni kierunkowskaz, tylny kierunkowskaz, boczny kierunkowskaz, kierunkowskaz licznika, światło przyczepy;
41 25 Silnik zamka drzwi, otwieracz szyby
42 10 Benzyna: EFI ECU
43 15 Tylko modele 1KD-FTV z dodatkowym zbiornikiem paliwa: Pompa paliwa
44
45 30 Holowniczy
46 120 Benzyna, 1KD-FTV (RHD): Klimatyzacja, AIR SUS, czyścik reflektorów, nagrzewnica PTC, holowanie, składane siedzenie, STOP, odmgławiacz tylnej szyby, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/ B, INV, RR WIP, RR WSH
140 1KD-FTV (LHD): Klimatyzacja, AIR SUS, spryskiwacz reflektorów, nagrzewnica PTC, holowanie, składane siedzenie, STOP, odmgławiacz tylnej szyby, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH
47 80 Wtryskiwacz, zapłon, miernik, EFI, nagrzewnica A/F, klakson
48 80 Olej napędowy: świeca żarowa
49 15 System audio, system nawigacji, tylny system rozrywki
50 7,5 System startowy
51 10 System nawigacyjny
52 7,5 1GR -FE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
53 30 System nagłośnieniowy
54 50 ABS, VSC
55 30 ABS, VSC
56 50 Benzyna: pompa powietrza
57 10 Klakson bezpieczeństwa, syrena samozasilająca, podwójna blokada ECU
58 7,5 inteligentny system wprowadzania i uruchamiania
59 20 System blokady kierownicy
60 30 Holowniczy
61 15 Wycieraczka tylnej szyby
62 10 Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie toaletowe, oświetlenie sufitowe w drzwiach, oświetlenie na nogi, oświetlenie na nogi zewnętrzne, moduł sufitowy
63 10 BODY ECU, licznik, ogrzewanie, czujnik skrętu, bezprzewodowy pilot, pamięć pozycji siedzeń, sterowanie uchylne i teleskopowe, multiwyświetlacz, inteligentny system wjazdu i startu, składane siedzenie, lodówka, DSS#2 ECU, przełącznik skrętu, przełącznik modułu D, moduł napowietrzny
64 7,5 DSS#1 ECU
65 15 Światła mijania reflektorów (prawe), system poziomowania reflektorów
66 15 Światła mijania (lewe)
67 10 Cewka, wtryskiwacz, zapłon, ECT ECU, filtr szumów
68 10 O2 SSR, AFM, ACIS VSV, AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY
69 7,5 DSS#1 ECU
70 15 Spryskiwacz tylnej szyby
71 Zapasowy bezpiecznik
72 Zapasowy bezpiecznik
73 Zapasowy bezpiecznik
Zobacz także:  Toyota 4Runner N280 (2013-2017) - schematy bezpieczników i przekaźników
