Toyota Prius V, Prius+ (2011-2018) – schematy bezpieczników i przekaźników

Rocznik 2011-2018
Zaktualizowano 16.01.2025
Toyota Prius V, Prius+ (2011-2018) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius V, Prius+/Plus (ZVW40 / ZVW41) z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników Toyota Prius V, Prius+ (2011-2018)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota Prius V, Prius+ (2011-2018)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Toyota Prius V, Prius+ (2011-2018)

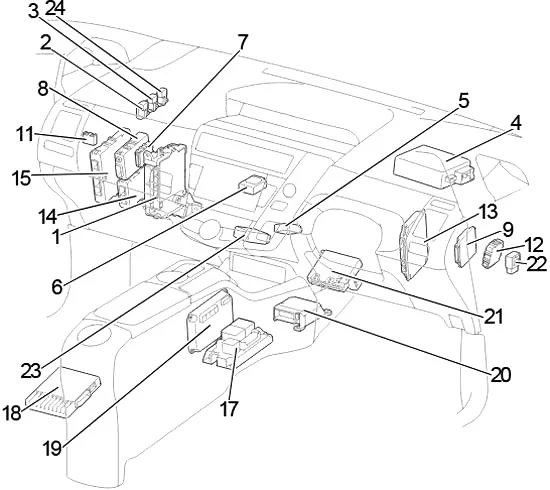

Toyota Prius V, Prius+ (2011-2018) – Ruch lewostronny

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

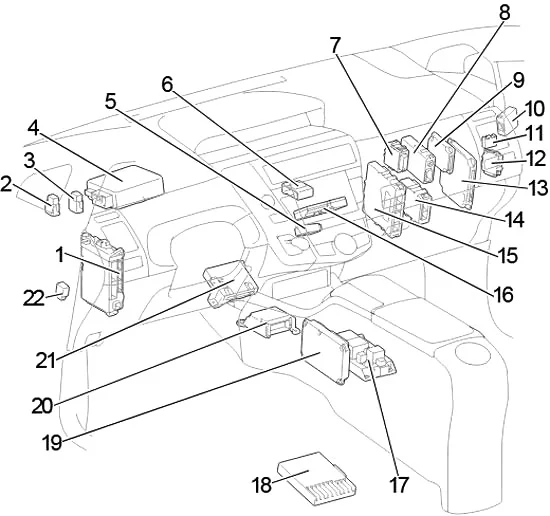

Toyota Prius V, Prius+ (2011-2018) – Kierownica po prawej stronie

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników / ECU korpusu głównego
  2. Przekaźnik tylnego światła przeciwmgielnego
  3. Przekaźnik odcinający światło kopuły
  4. ECU wspomagania kierownicy
  5. Przekaźnik wycieraczek szyby przedniej
  6. Złącze połączeniowe (CAN)
  7. ECU bramy sieciowej
  8. ECU kontroli pasów bezpieczeństwa
  9. ECU wspomagania jazdy
  10. LHD: Kontroler głośnika zbliżającego się do pojazdu
  11. Blok bezpieczników
  12. ECU poziomowania reflektorów
  13. ECU wspomagania parkowania
  14. ECU sterowania skrzynią biegów
  15. ECU sterowania zarządzaniem energią
  16. LHD: Moduł rozszerzający
  17. Blok przyłączeniowy akumulatora HV
  18. Stereofoniczny wzmacniacz komponentowy
  19. Czujnik napięcia akumulatora
  20. Sterownik poduszki powietrznej
  21. Wzmacniacz klimatyzacji
  22. ECU sterowania światłami stopu
  23. RHD: Przekaźnik sterowania drzwiami z podwójnym zamkiem
  24. RHD: Przekaźnik klaksonu bezpieczeństwa

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

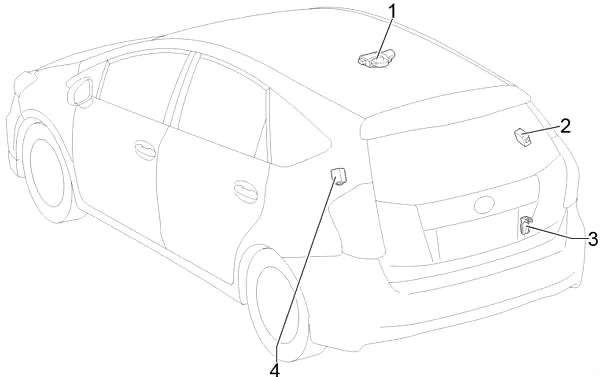

  1. ECU sterowania dachem przesuwnym
  2. Odbiornik sterowania drzwiami
  3. Topliwy blok ogniw
  4. Zespół bloku przyłączeniowego akumulatora HV
  5. Przed majem 2016 r.: ECU i odbiornik ostrzeżenia o ciśnieniu w oponach
    Od maja 2016 r.: Odbiornik systemu sterowania drzwiami i monitorowania ciśnienia w oponach

Schemat skrzynki bezpieczników w przedziale pasażerskim Toyota Prius V, Prius+ (2011-2018)

Panel bezpieczników znajduje się za osłoną po stronie kierowcy deski rozdzielczej.

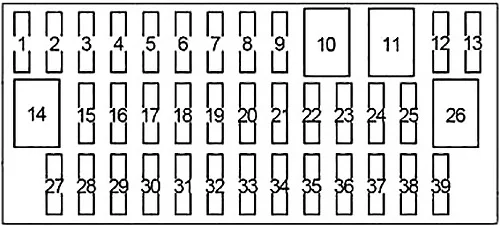

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 CIG 15 Gniazdka elektryczne
2 ECU-ACC 10 System komunikacji Multiplex, zewnętrzne lusterka wsteczne, system wspomagania kierowcy, system audio, system nawigacji
3 15 Gniazdka elektryczne
4 – – –
5 SEAT HTR FR 10 Podgrzewacz siedzenia
6 – – –
7 SEAT HTR FL 10 Podgrzewacz siedzenia
8 25 Elektryczny system blokowania drzwi
9 – – –
10 PSB 30 System przedkolizyjny
11 30 Siedzenie elektryczne
12 25 RHD: Podwójna blokada
13 15 Przed listopadem 2014 r.: Przednie światła przeciwmgielne
7,5 Od listopada 2014: Przednie światła przeciwmgielne
14 30 Siedzenie elektryczne
15 OBD 7,5 System diagnostyki pokładowej
16 – – –
17 7,5 Tylne światła przeciwmgielne
18 – – –
19 Światła stopu, światło stopu montowane wysoko, układ hamulcowy, system wspomagania kierowcy, system powiadamiania o zbliżeniu pojazdu
20 – – –
21 25 Elektryczne szyby
22 25 Elektryczne szyby
23 – – –
24 25 Elektryczne szyby
25 25 Elektryczne szyby
26 30 Panoramiczne rolety dachowe
27 ECU-IG №1 10 Elektryczne wentylatory chłodzące, system komunikacji multipleksowej
28 ECU-IG №2 10 System wspomagania kierowcy, system ochrony przedkolizyjnej, wewnętrzne lusterko wsteczne, otwieranie drzwi garażowych, czujnik odchylenia i przemieszczenia, układ hamulcowy, elektryczne wspomaganie kierownicy, system nawigacji, panoramiczne rolety dachowe, system ostrzegania o ciśnieniu w oponach, napinacze pasów bezpieczeństwa, system audio, światła awaryjne, kierunkowskazy, wycieraczki przedniej szyby, środek do czyszczenia reflektorów
29 – – –
30 10 System poziomowania reflektorów, wskaźniki i mierniki, światła awaryjne
31 10 System klimatyzacji
32 15 Spryskiwacz szyby przedniej
33 RR WIP 20 Wycieraczka i spryskiwacz tylnej szyby
34 WIP 30 Wycieraczki
35 – – –
36 7,5 Licznik i mierniki
37 IGN 10 Układ hamulcowy, system wspomagania kierowcy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS, system wykrywania pasażerów (ECU i czujniki), system inteligentnego kluczyka
38 PŁYTA 10 System klimatyzacji, światła awaryjne, podgrzewane fotele, skrzynia biegów, przełącznik położenia P, system nawigacji, zaawansowany system wspomagania parkowania, spryskiwacz reflektorów, lampka przypominająca o zapięciu pasów bezpieczeństwa, system poziomowania reflektorów, oświetlenie schowka na rękawiczki, zegar, system audio
39 10 System poziomowania reflektorów, światła postojowe, światła tylne, oświetlenie tablicy rejestracyjnej, przednie światła przeciwmgielne, boczne światła obrysowe

Dodatkowa skrzynka bezpieczników Toyota Prius V, Prius+ (2011-2018)

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 WIP nr 4 10 RHD: tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem
2 WIP nr 4 10 LHD: tempomat, dynamiczny tempomat radarowy, sterowanie silnikiem

Toyota Prius V, Prius+ (2011-2018) – Topliwy blok ogniw

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 GŁÓWNY 140 „DC/DC”, „DRL”, „AMP”, „AMP №1”, „AMP №2”, „H-LP HI MAIN”, „EPS”, „ABS MTR 1”, „ABS MTR 2”, „DC/DC-S”, „P/I 2”, „ECU-B2”, „AM2”, „ECU-B3”, „TURN & HAZ”, „P CON MAIN”, „SHORT PIN”, „ABS MAIN №1″, „P-CON MTR”, „MAYDAY”, „ETCS”, „IGCT”, „P/I 1” bezpieczniki

Komora silnika Toyota Prius V, Prius+ (2011-2018)

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

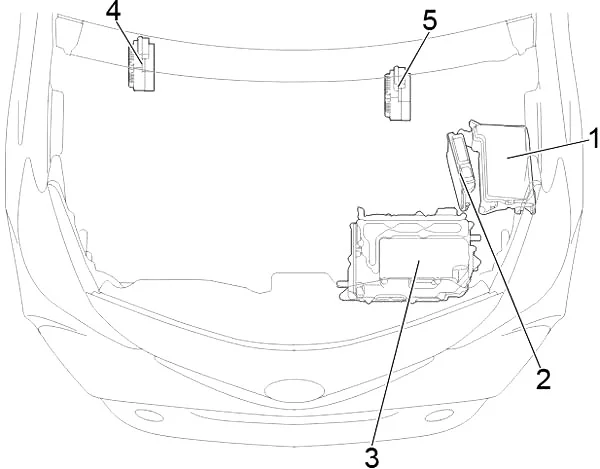

  1. Skrzynka bezpiecznikowa
  2. ECM
  3. Inwerter z konwerterem
  4. RHD: ECU kontroli poślizgu z siłownikiem
  5. LHD: ECU kontroli poślizgu z siłownikiem

Schemat skrzynki bezpieczników komory silnika Toyota Prius V, Prius+ (2011-2018)

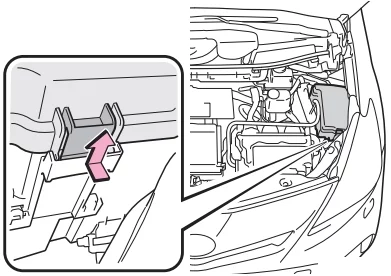

Wciśnij wypustkę i zdejmij pokrywę. Podczas zamykania najpierw zaczep pokrywę o dwa tylne zaczepy.

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

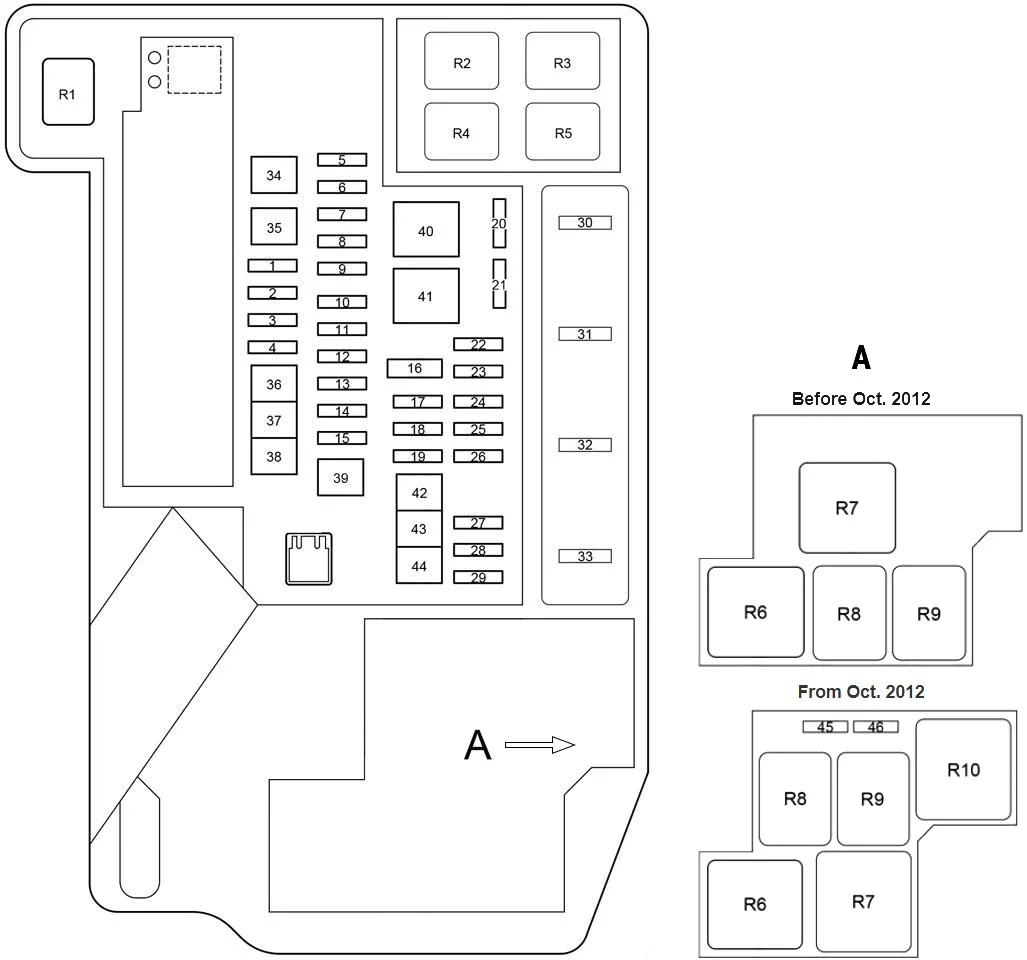

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 7,5 System zapobiegania blokady kół
2 30 System chłodzenia
3 10 Środek odstraszający przed kradzieżą
4 AMP 30 Od listopada 2014: System audio
5 20 System zapobiegania blokady kół
6 ETCS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 TURN & HAZ 10 Kierunkowskazy
8 ECU-B3 10 System klimatyzacji
9 – – –
10 ECU-B2 7,5 System inteligentnego klucza
11 AM2 7,5 System zarządzania energią
12 7,5 Układ sterowania położeniem P, przekładnia
13 DC/DC-S 5 Inwerter i konwerter
14 IGCT 30 Bezpieczniki „PCU”, „IGCT №2”, „IGCT №3”.
15 AMP 30 Przed listopadem 2014: System audio
10 Od listopada 2014 r.: Róg
16 – Bezpieczniki „ECU-B”, „RAD №1”, „DOME”.
17 DRL 7,5 Światła dzienne
18 10 Czujnik napięcia akumulatora
19 20 Przełącznik reflektorów, system świateł do jazdy dziennej, bezpieczniki „H-LP HI RH”, „H-LP HI LH”
20 IGCT nr 3 10 System chłodzenia
21 EFI nr 2 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22 H-LP RH HI 10 Reflektor prawy (światło drogowe)
23 H-LP LH HI 10 Reflektor lewy (światło drogowe)
24 ECU-B 7,5 System inteligentnego klucza, system komunikacji multipleksowej, osobiste światła, wskaźniki i mierniki, system wykrywania pasażerów (ECU i czujniki)
25 10 Światła dodatkowe przy drzwiach, światła osobiste, światła wewnętrzne, światła na przednie nogi, światła toaletki, wewnętrzne lusterko wsteczne, mechanizm otwierania drzwi garażowych, konsola górna
26 RAD №1 15 System audio, system nawigacji
27 MIR HTR 10 Odmgławiacze zewnętrznych lusterek wstecznych
28 IGCT nr 2 10 System hybrydowy, system kontroli pozycji P, falownik i konwerter
29 ZKP 10 Inwerter i konwerter
30 IG2 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „MET”, „IGN”, układ hybrydowy
31 10 Wentylator chłodzący akumulator
32 GŁÓWNY EFI 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ chłodzenia, bezpiecznik „EFI №2”
33 – – –
34 H-LP CLN 30 Środek do czyszczenia reflektorów
35 – – –
36 CDS-y 30 Elektryczne wentylatory chłodzące
37 RDI 30 Elektryczne wentylatory chłodzące
38 HTR 50 System klimatyzacji
39 P-CON MTR 30 Układ sterowania położeniem P, przekładnia
40 EPS 60 Elektryczne wspomaganie kierownicy
41 P/I 1 60 Bezpieczniki „IG2”, „EFI MAIN”, „BATT FAN”.
42 ABS MTR 2 30 System zapobiegania blokady kół
43 ABS MTR 2 30 System zapobiegania blokady kół
44 P/I 2 40 Sygnał dźwiękowy, prawy reflektor (światło mijania), lewy reflektor (światło mijania), światła cofania
45 – – –
46 – – –
Przekaźniki
R1 Układ chłodzenia (ENG W/P)
R2 Elektryczny wentylator chłodzący (FAN №3)
R3 Siłownik zmiany biegów (P-CON MTR)
R4 Elektryczny wentylator chłodzący (FAN №1)
R5 Przed listopadem 2014 r.: Zabezpieczenie przed kradzieżą (S-HORN)
Od listopada 2014: Światła do jazdy dziennej (DRL)
R6 Ściemniacz (DIM)
R7 Sterowanie zarządzaniem energią (IGCT)
R8 Elektryczny wentylator chłodzący (FAN №2)
R9 Przed listopadem 2014 r.: Światła do jazdy dziennej (DRL)
Od listopada 2014 r.: Róg
R10 Od października 2012: –

Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 DC/DC 125 Przekaźnik całkujący, przekaźnik „TAIL”, przekaźnik „P/POINT”, przekaźnik „ACC”, przekaźnik „IG1 №1”, przekaźnik „IG1 №2”, przekaźnik „IG1 №3”, „HTR”, „RDI”, „ CDS”, „S-HORN”, „ENG W/P”, „ABS MAIN №2”, „H-LP CLN”, „FR FOG”, „PWR SEAT FL”, „OBD”, „STOP”, „ RR FOG”, „DBL LOCK”, „PWR SEAT FR”, „DRZWI №1”, „PSB”, „D FR DOOR”, „P FR DOOR”, „DOOR RL”, „DOOR RR”, „S/ Bezpieczniki DACHOWE
