W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Land Cruiser 200/J200/V8 z lat: 2014, 2015, 2016, 2017, 2018.

Toyota Land Cruiser 200, oznaczany także jako J200, to kolejna ewolucja flagowego modelu z serii Land Cruiser, produkowanego przez japońskiego producenta samochodów Toyota. Wprowadzony na rynek w 2007 roku, ten model kontynuował tradycję niezawodności, trwałości i doskonałych zdolności terenowych, wprowadzając jednocześnie nowoczesne technologie, luksus i wygodę. Oto kilka kluczowych informacji o modelu Toyota Land Cruiser 200 (J200):

Wprowadzenie na Rynek: Toyota Land Cruiser 200 została wprowadzona jako następca modelu Land Cruiser 100 (J100) i była produkowana od 2007 roku. Była to odpowiedź Toyoty na zmieniające się oczekiwania klientów oraz rosnący rynek pojazdów terenowych premium.

Luksus i Wygoda: Land Cruiser 200 (J200) przyniósł wyższy poziom luksusu i wygody w porównaniu do poprzednich wersji. Wersje wyposażeniowe oferowały ekskluzywne wnętrza, najwyższej jakości materiały, zaawansowane systemy multimedialne, a także komfortowe i ergonomiczne fotele.

Zdolności Terenowe: Mimo skupienia na komforcie, Toyota nie zaniedbała zdolności terenowych. Land Cruiser 200 (J200) wyposażony był w zaawansowane systemy napędu na cztery koła, systemy kontroli trakcji i stabilności, a także adaptacyjny układ zawieszenia, które pozwalały radzić sobie z różnymi warunkami terenowymi.

Silniki i Wydajność: Land Cruiser 200 (J200) był dostępny z różnymi silnikami, w tym benzynowymi V8 i dieslami. Silniki te były mocne, zapewniając wysoką wydajność, zarówno na drodze, jak i w terenie.

Technologie: Toyota wprowadziła do modelu Land Cruiser 200 wiele zaawansowanych technologii, takich jak systemy bezpieczeństwa i asystencji kierowcy, systemy nawigacji, zaawansowane systemy multimedialne, a także systemy kontroli tempomatu i monitoring otoczenia.

Wersje Nadwoziowe i Kabiny: Land Cruiser 200 był dostępny w różnych wersjach nadwoziowych, głównie jako SUV. Wersje kabiny różniły się, co umożliwiało dostosowanie pojazdu do różnych potrzeb użytkowników.

Toyota Land Cruiser 200 (J200) to połączenie luksusu, wygody i doskonałych zdolności terenowych. Stanowił wybór dla tych, którzy potrzebowali nie tylko wszechstronnego pojazdu terenowego, ale również luksusowego i komfortowego towarzysza podróży. To pojazd, który kontynuował dziedzictwo niezawodności i trwałości, jednocześnie dostosowując się do nowych trendów i oczekiwań rynku.

Zobacz także:  Toyota 4Runner (N180) (1995-1997) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim nr 1 (po lewej)

Toyota Land Cruiser 200J200V8 (2014-2018) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), pod pokrywą.

Toyota Land Cruiser 200J200V8 (2014-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 10 Światła cofania, przyczepa
3 7,5 System audio;

Zespół wielu wyświetlaczy;

Bramka ECU;

Główny ECU korpusu;

Lustrzany ECU;

Rozrywka na tylnym siedzeniu;

Inteligentny system kluczy;

Zegar.

4 10 Napęd na cztery koła;

Popielniczka;

Zapalniczka;

Sterownik hamulców;

Chłodzenie;

Tempomat;

Centralna blokada mechanizmu różnicowego;

Montaż wielu wyświetlaczy;

Podgrzewanie foteli;

System klimatyzacji;

Oświetlenie schowka na rękawiczki;

Światła awaryjne;

System audio;

Włącznik czyszczenia reflektorów;

Falownik;

System pamięci pozycji jazdy;

Przełączniki zewnętrznych lusterek wstecznych;

Moduł górny;

Czujnik przechyłu poduszek powietrznych kurtyny;

Przełącznik dźwigni zmiany biegów;

Przełączniki sterowania;

Przełącznik VSC OFF;

Przełącznik konsoli.

5 10 System klimatyzacji;

Nagrzewnica;

Moduł górny;

ABS;

VSC;

Czujnik skrętu;

Czujnik odchylenia i G;

Główny sterownik ECU;

Światła stopu;

Szyberdach;

Zegar;

Lusterko EC.

6 5 Brak obwodu
7 10 Chłodnica;

Wentylator skraplacza;

Sprężarka chłodnicy;

Odmgławiacze tylnej szyby i lusterka wstecznego;

System klimatyzacji.

8 15 Światła tylne;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła postojowe.

9 30 Wycieraczka przedniej szyby
10 20 Spryskiwacz przedniej szyby
11 15 Wycieraczka i spryskiwacz tylnej szyby
12 20 4WD
13 5 Alternator;

Podgrzewanie foteli;

Odmrażacz wycieraczek przedniej szyby;

Przedni pas bezpieczeństwa;

Migacz awaryjny;

Falownik;

Przełącznik dźwigni zmiany biegów.

14 5 ABS;

VSC;

Uchylny i teleskopowy układ kierowniczy;

Bramka ECU;

System blokady zmiany biegów;

Tempomat;

Przedkolizyjny pas bezpieczeństwa;

Spryskiwacz reflektorów;

Zespół wielu wyświetlaczy;

System pamięci pozycji jazdy;

System elektrycznego zamka drzwi.

15 25 Szyberdach
16 20 Okna elektryczne
17 15 Lustro ECU;

Zewnętrzne lusterko wsteczne – odmgławiacze.

18 20 Okna elektryczne
19 20 Okna elektryczne
20 20 Okna elektryczne
21 7,5 Brak obwodu
22 7,5 System klimatyzacji
23 5 Brak obwodu
24 15 Sterowanie uchylne i teleskopowe
25 30 Fotel elektryczny
26 15 Gniazdo zasilania
27 7,5 Diagnostyka pokładowa
28 30 Pas bezpieczeństwa przedkolizyjnego
29 25 Główny korpus ECU
30 30 Fotel elektryczny
31 15 Falownik

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (prawa)

Znajduje się pod tablicą rozdzielczą (po prawej stronie), pod pokrywą.

Toyota Land Cruiser 200J200V8 (2014-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Brak obwodu
2 30 Brak obwodu
3 30 Brak obwodu
4 30 Brak obwodu
5 15 Brak obwodu
6 20 Brak obwodu
7 5 Multimedia
8 7,5 Holowniczy
9 10 Brak obwodu
10 5 System ostrzegania o ciśnieniu w oponach
11 10 Wentylatory
12 20 Ogrzewanie siedzeń
13 5 Brak obwodu
14 5 System tempomatu
15 10 Podgrzewany układ kierowniczy
16 10 Zespół wielu wyświetlaczy

Skrzynka bezpieczników komory silnika

Znajdują się tam dwie bloki bezpieczników – po lewej i prawej stronie komory silnika.

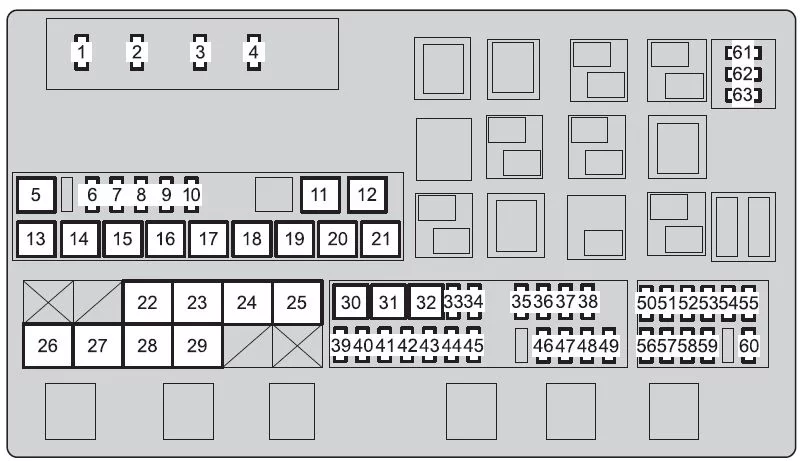

Toyota Land Cruiser 200J200V8 (2014-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Grzałka klimatyzacji
2 10 Klakson
3 25 EFI;

Nagrzewnica A/F;

Pompa paliwa.

4 30 INJ, IGN, MET
5 50 Sterownik dmuchawy
6 25 Wentylator skraplacza
7 20 Ogrzewanie tylnych siedzeń
8 7,5 Przednie światła przeciwmgielne
9 15 Światła stopu;

Wysokie światło stopu;

Sterownik hamulca;

ABS;

VSC;

Główny sterownik ECU;

EFI;

Przyczepa.

10 25 Podgrzewacze siedzeń i wentylatory
11 30 Brak obwodu
12 30 Brak obwodu
13 50 Brak obwodu
14 50 Grzałka PTC
15 50 Grzałka PTC
16 50 Grzałka PTC
17 50 RH-J/B
18 40 Holowniczy
19 40 Sterownik VGRS
20 30 Środek do czyszczenia reflektorów
21 30 Odmgławiacz tylnej szyby
22 100 SUB-R/B
23 50 Klimatyzacja przednia
24 30 Brak obwodu
25 150 LH-J/B
26 180 Alternator
27 50 STEROWNIK AI
28 50 STEROWNIK AI 2
29 40 Reflektor, system świateł do jazdy dziennej, HEAD LL, HEAD RL, HEAD LH, HEAD RH
30 50 ABS
31 30 ABS
32 30 System startowy
33 7,5 Skrzynka z kodami identyfikacyjnymi;

System inteligentnego klucza;

GBS.

34 5 Główny korpus ECU
35 7,5 Światła w progach drzwi;

Moduł sufitowy;

Tylne światło wewnętrzne.

36 5 System pamięci pozycji jazdy
37 30 System nagłośnieniowy
38 7,5 Rozrywka na tylnym siedzeniu
39 30 Holowniczy
40 25 Główny korpus ECU
41 20 System blokady kierownicy
42 15 Licznik;

Przednie kierunkowskazy;

Boczne kierunkowskazy;

Tylne kierunkowskazy;

Przyczepa.

43 20 Pompa paliwowa
44 10 EFI
45 5 IC-ALT
46 30 System nagłośnieniowy
47 10 System nawigacji;

System audio;

System wspomagania parkowania.

48 5 System inteligentnego klucza;

Moduł napowietrzny;

Sterowanie uchylne i teleskopowe;

Licznik;

Lodówka;

Moduł ECU bramy;

Czujnik sterowania.

49 10 Podświetlany system wejściowy;

Zegar.

50 15 Światła drogowe (lewe)
51 15 Światła mijania (lewe)
52 10 Wtryskiwacz;

Układ zapłonowy.

53 5 Licznik
54 10 Obwód otwarty;

System poduszek powietrznych SRS;

Bramka ECU;

System inteligentnego klucza;

ABS;

VSC;

System blokady kierownicy;

GBS.

55 5 Światła do jazdy dziennej
56 15 Światła drogowe (prawe)
57 15 Światła mijania (prawe)
58 7,5 System wtrysku powietrza;

Przepływomierz powietrza.

59 7,5 Brak obwodu
60 5 Odmgławiacze zewnętrznych lusterek wstecznych
61 5 Zapasowy bezpiecznik
62 15 Zapasowy bezpiecznik
63 30 Zapasowy bezpiecznik

Schemat skrzynki bezpieczników nr 2

Toyota Land Cruiser 200J200V8 (2014-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Brak obwodu
2 30 Sterownik hamulca
3 30 Brak obwodu
4 7,5 Brak obwodu
5 20 Odmrażacz wycieraczek przedniej szyby
6 10 ALT-CDS
7 5 BEZPIECZEŃSTWO
8 25 Podgrzewacze siedzeń i wentylatory
9 10 Grzałka pompy AI
10 30 System świateł tylnych holowania
11 30 Brak obwodu
