Toyota Land Cruiser 200/J200/V8 (2008-2013) – schematy bezpieczników i przekaźników

Toyota Land Cruiser 200J200V8 (2008-2013) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Land Cruiser 200/J200/V8 z lat: 2008, 2009, 2010, 2011, 2012, 2013.

Toyota Land Cruiser 200, znany także jako J200, to kolejna odsłona flagowego modelu serii pojazdów terenowych Land Cruiser produkowanych przez japońskiego producenta samochodów Toyota. Wprowadzony na rynek w 2007 roku, ten model kontynuował dziedzictwo niezawodności, trwałości i doskonałych zdolności terenowych, wprowadzając nowoczesne technologie, luksus i wygodę. Oto kilka kluczowych informacji o modelu Toyota Land Cruiser 200 (J200):

Wprowadzenie na Rynek: Toyota Land Cruiser 200 został wprowadzony jako następca modelu Land Cruiser 100 (J100). Produkowany był od 2007 roku i jest kontynuowany do dnia dzisiejszego. Model ten zdobył opinię luksusowego, wydajnego i wszechstronnego pojazdu terenowego.

Luksus i Wygoda: Land Cruiser 200 (J200) skupił się na oferowaniu luksusu i wygody. Wersje wyposażeniowe tego modelu prezentują wyższy poziom wyrafinowania, używając wysokiej jakości materiałów i nowoczesnych technologii, aby zapewnić komfortową podróż dla kierowcy i pasażerów.

Technologie Terenowe: Mimo skupienia na luksusie, Toyota nie zaniedbała zdolności terenowych. Land Cruiser 200 był wyposażony w zaawansowane systemy napędu na cztery koła, systemy kontroli trakcji, kontroli zjazdu oraz inne technologie terenowe, które uczyniły go potężnym pojazdem do pokonywania trudnych warunków.

Silniki i Efektywność Paliwowa: J200 oferował różne silniki, w tym potężne jednostki V8. W późniejszych latach produkcji wprowadzono także wersje z silnikami hybrydowymi, które były bardziej ekonomiczne w zużyciu paliwa i bardziej przyjazne dla środowiska.

Bezpieczeństwo: Podobnie jak poprzednie wersje, Land Cruiser 200 (J200) wprowadził nowoczesne systemy bezpieczeństwa, takie jak systemy wspomagania kierowcy, liczne poduszki powietrzne, systemy aktywnego bezpieczeństwa i inne funkcje, które miały na celu poprawę bezpieczeństwa kierowcy i pasażerów.

Wersje Nadwoziowe i Kabiny: Były różne wersje nadwoziowe Land Cruisera 200, w tym SUV i wagon. Dostępne były różne konfiguracje kabin, pozwalając użytkownikom dostosować pojazd do swoich preferencji.

Toyota Land Cruiser 200 (J200) to połączenie luksusu, wygody i zdolności terenowych. Jest to popularny wybór dla tych, którzy poszukują nie tylko potężnego pojazdu terenowego, ale także komfortu podróży i zaawansowanych technologii. To flagowy model, który utrzymuje dziedzictwo Land Cruisera jako niezawodnego i wszechstronnego pojazdu.

Zobacz także:  Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim nr 1 (po lewej)

Toyota Land Cruiser 200J200V8 (2008-2013) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), pod pokrywą.

Toyota Land Cruiser 200J200V8 (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 10 Światła cofania, przyczepa
3 7,5 System audio;

Zespół wielu wyświetlaczy;

Bramka ECU;

Główny ECU korpusu;

Lustrzany ECU;

Rozrywka na tylnym siedzeniu;

Inteligentny system kluczy;

Zegar.

4 10 Napęd na cztery koła;

Popielniczka;

Zapalniczka;

Sterownik hamulców;

Chłodzenie;

Tempomat;

Centralna blokada mechanizmu różnicowego;

Montaż wielu wyświetlaczy;

Podgrzewanie foteli;

System klimatyzacji;

Oświetlenie schowka na rękawiczki;

Światła awaryjne;

System audio;

Włącznik czyszczenia reflektorów;

Falownik;

System pamięci pozycji jazdy;

Przełączniki zewnętrznych lusterek wstecznych;

Moduł górny;

Czujnik przechyłu poduszek powietrznych kurtyny;

Przełącznik dźwigni zmiany biegów;

Przełączniki sterowania;

Przełącznik VSC OFF;

Przełącznik konsoli.

5 10 System klimatyzacji;

Nagrzewnica;

Moduł górny;

ABS;

VSC;

Czujnik skrętu;

Czujnik odchylenia i G;

Główny sterownik ECU;

Światła stopu;

Szyberdach;

Zegar;

Lusterko EC.

6 5 Brak obwodu
7 10 Chłodnica;

Wentylator skraplacza;

Sprężarka chłodnicy;

Odmgławiacze tylnej szyby i lusterka wstecznego;

System klimatyzacji.

8 15 Światła tylne;

Światła tablicy rejestracyjnej;

Przednie światła przeciwmgielne;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła postojowe.

9 30 Wycieraczka przedniej szyby
10 20 Spryskiwacz przedniej szyby
11 15 Wycieraczka i spryskiwacz tylnej szyby
12 20 4WD
13 5 Alternator;

Podgrzewanie foteli;

Odmrażacz wycieraczek przedniej szyby;

Przedni pas bezpieczeństwa;

Migacz awaryjny;

Falownik;

Przełącznik dźwigni zmiany biegów.

14 5 ABS;

VSC;

Uchylny i teleskopowy układ kierowniczy;

Bramka ECU;

System blokady zmiany biegów;

Tempomat;

Przedkolizyjny pas bezpieczeństwa;

Spryskiwacz reflektorów;

Zespół wielu wyświetlaczy;

System pamięci pozycji jazdy;

System elektrycznego zamka drzwi.

15 25 Szyberdach
16 20 Okna elektryczne
17 15 Lustro ECU;

Zewnętrzne lusterko wsteczne – odmgławiacze.

18 20 Okna elektryczne
19 20 Okna elektryczne
20 20 Okna elektryczne
21 7,5 Brak obwodu
22 7,5 System klimatyzacji
23 5 Brak obwodu
24 15 Sterowanie uchylne i teleskopowe
25 30 Fotel elektryczny
26 15 Gniazdo zasilania
27 7,5 Diagnostyka pokładowa
28 30 Pas bezpieczeństwa przedkolizyjnego
29 25 Główny korpus ECU
30 30 Fotel elektryczny
31 15 Falownik



Skrzynka bezpieczników w przedziale pasażerskim nr 2 (prawa)

Znajduje się pod tablicą rozdzielczą (po prawej stronie), pod pokrywą.

Toyota Land Cruiser 200J200V8 (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Brak obwodu
2 30 Brak obwodu
3 30 Brak obwodu
4 30 Brak obwodu
5 15 Brak obwodu
6 20 Brak obwodu
7 5 Multimedia
8 7,5 Holowniczy
9 10 Brak obwodu
10 5 System ostrzegania o ciśnieniu w oponach
11 10 Wentylatory
12 20 Ogrzewanie siedzeń
13 5 Brak obwodu
14 5 System tempomatu
15 10 Podgrzewany układ kierowniczy
16 10 Zespół wielu wyświetlaczy

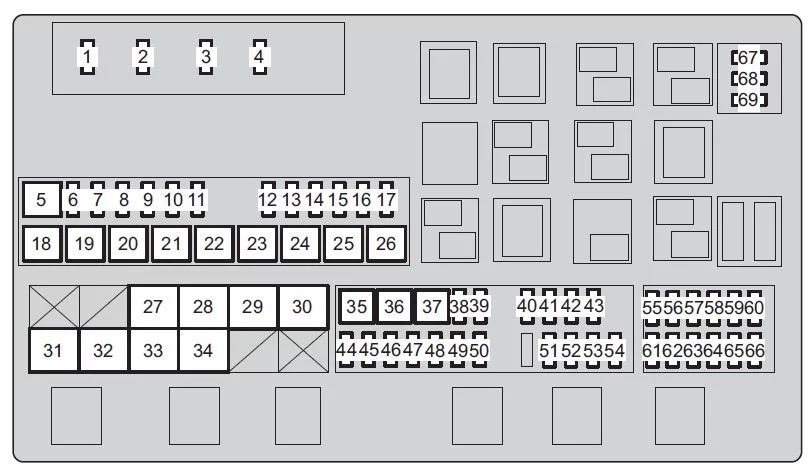

Skrzynka bezpieczników komory silnika (2008-2013)

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Toyota Land Cruiser 200J200V8 (2008-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Grzałka klimatyzacji
2 10 klakson
3 25 EFI, nagrzewnica A/F
4 30 Wtryskiwacz, zapłon, miernik
5 50 Sterownik dmuchawy
6 25 podgrzewacze siedzeń i wentylatory
7 20 Ogrzewanie tylnych siedzeń
8 20 Odmrażacz wycieraczek przedniej szyby
9 25 Wentylator skraplacza
10 30 System świateł tylnych holowania
11 30 Brak obwodu
12 10 Skraplacz alternatora
13 7,5 Przednie światła przeciwmgielne
14 5 Klakson bezpieczeństwa
15 25 podgrzewacze siedzeń i wentylatory
16 15 Światła stopu, wysokie światło stopu, sterownik hamulca, konwerter holowania, ABS, VSC, główny sterownik ECU, EFI, przyczepa
17 30 Sterownik hamulca
18 50 Tylny układ klimatyzacji
19 50 Grzałka PTC
20 50 Grzałka PTC
21 50 Grzałka PTC
22 50 RH-J/B
23 40 Holowniczy
24 40 Sterownik VGRS
25 30 Środek do czyszczenia reflektorów
26 30 Odmgławiacz tylnej szyby
27 50 Klimatyzacja przednia
28 30 Brak obwodu
29 150 LH-J/B
30 180 Alternator
31 50 Al KIEROWCA
32 50 Al KIEROWCA 2
33 40 Reflektor, system świateł do jazdy dziennej, HEAD LL, HEAD RL, HEAD LH, HEAD RH
34 50 ABS
35 30 ABS
36 30 System startowy
37 7,5 Skrzynka z kodami identyfikacyjnymi, system inteligentnego klucza, GBS
38 5 Główny korpus ECU
39 7,5 Światła próżności, moduł sufitowy, tylne światło wewnętrzne
40 5 System pamięci pozycji jazdy
41 30 System nagłośnieniowy
42 7,5 Rozrywka na tylnym siedzeniu
43 30 Holowniczy
44 25 Główny korpus ECU
45 20 System blokady kierownicy
46 15 Miernik, przednie kierunkowskazy, tylne kierunkowskazy, konwerter do holowania
47 20 Pompa paliwowa
48 10 EFI
49 5 IC-ALT
50 30 System nagłośnieniowy
51 10 System nawigacji, system audio
52 5 system inteligentnego klucza, moduł napowietrzny, sterowanie uchylne i teleskopowe, licznik, lodówka, moduł ECU bramy, czujnik sterowania
53 5

10 (od 2013)

Podświetlany system wejściowy, zegar
54 15 Światła drogowe (lewe)
55 15 Światła mijania (lewe)
56 10 Wtryskiwacz, układ zapłonowy
57 5A Metr
58 10 Obwód otwarty, system poduszek powietrznych SRS, bramka ECU, system wykrywania pasażerów, system inteligentnego klucza, ABS, VSC, system blokady kierownicy, GBS
59 5 Światła do jazdy dziennej
60 15 Światła drogowe (prawe)
61 15 Światła mijania (prawe)
62 7,5 System wtrysku powietrza, przepływomierz powietrza, EVP VSV, O2 SSR, KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV
63 7,5 Brak obwodu
64 5 Odmgławiacze zewnętrznych lusterek wstecznych
65 5 Zapasowy bezpiecznik
66 15 Zapasowy bezpiecznik
67 30 Zapasowy bezpiecznik
