Toyota Land Cruiser 100/J100 (2003-2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Land Cruiser 100/J100 z lat: 2003, 2004, 2005, 2006, 2007.

Toyota Land Cruiser 100, znany także jako J100, to flagowy model legendarnej serii pojazdów terenowych Land Cruiser produkowanych przez japońskiego producenta samochodów Toyota. Ten model, wprowadzony na rynek w 1998 roku, kontynuował tradycję niezawodności, trwałości i doskonałych zdolności terenowych, jednocześnie wprowadzając zaawansowane technologie i wygodę. Oto kilka kluczowych informacji o modelu Toyota Land Cruiser 100 (J100):

Wprowadzenie na Rynek: Toyota Land Cruiser 100 został wprowadzony na rynek jako następca modelu Land Cruiser 80 (J80). Produkowany był w latach 1998-2007. Był to model premium, który oferował znacznie wyższy poziom komfortu i technologii w porównaniu do poprzednich wersji.

Luksus i Wygoda: Land Cruiser 100 (J100) przyniósł większą dbałość o luksus i wygodę dla kierowcy i pasażerów. Wersje wyposażeniowe oferowały bogate wnętrza, wysokiej jakości materiały oraz zaawansowane systemy multimedialne i komfortowe fotele.

Technologie Terenowe: Pomimo skupienia na komforcie, Toyota nie zaniedbała zdolności terenowych. Land Cruiser 100 był wyposażony w zaawansowane systemy napędu na cztery koła, stabilności i kontroli trakcji, które sprawiały, że był gotowy do radzenia sobie z różnymi warunkami terenowymi.

Silniki i Efektywność Paliwowa: J100 był dostępny z różnymi silnikami, w tym benzynowymi i wysokoprężnymi. W późniejszych latach produkcji wprowadzono bardziej zaawansowane jednostki napędowe, które były bardziej wydajne i ekonomiczne w zużyciu paliwa.

Bezpieczeństwo: Land Cruiser 100 (J100) wprowadził również nowoczesne systemy bezpieczeństwa, takie jak systemy kontroli stabilności, systemy wspomagania hamowania, poduszki powietrzne i wiele innych funkcji, które miały na celu poprawę bezpieczeństwa kierowcy i pasażerów.

Wersje Nadwoziowe i Kabiny: Były różne wersje nadwoziowe Land Cruisera 100, w tym SUV i wagon. Model ten oferował również różne konfiguracje kabin, co pozwalało dostosować pojazd do różnych potrzeb i preferencji użytkownika.

Toyota Land Cruiser 100 (J100) stanowił połączenie luksusu, wygody i wydajności terenowej. Był popularny zarówno w zastosowaniach codziennych, jak i w terenowych przygodach. To pojazd, który kontynuował tradycję niezawodności i trwałości, będąc jednocześnie nowoczesnym i komfortowym modelem.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

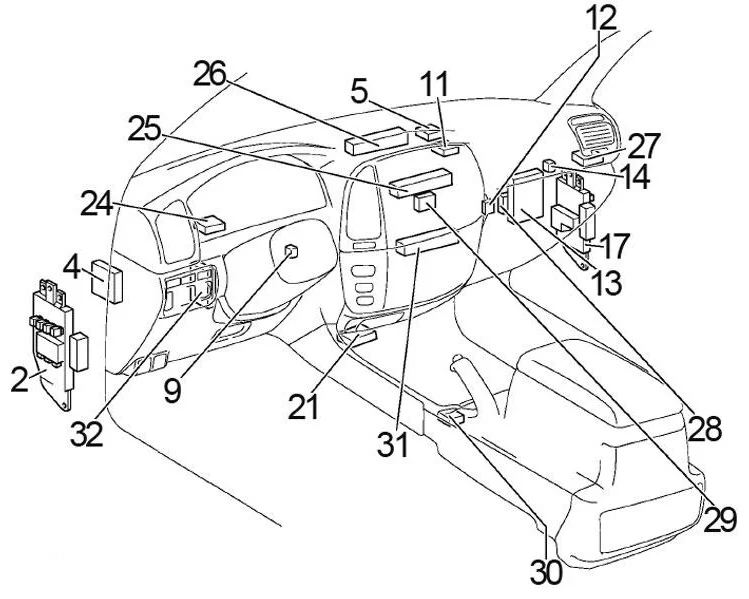

Pojazdy z kierownicą po lewej stronie

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

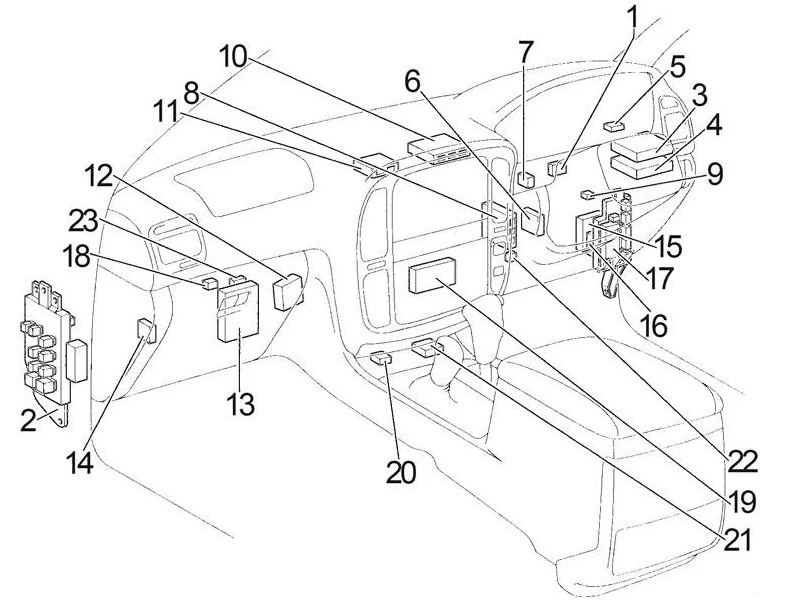

Pojazdy z kierownicą po prawej stronie

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Opis

  1. ’98-’03: Migacz kierunkowskazów
  2. ’98-’03: Skrzynka bezpieczników
    ’03-’07: Skrzynka bezpieczników / ECU korpusu
  3. ’98-’03: ABS ECU
  4. ECU przechyłu i teleskopu
  5. Komputer z kluczem transpondera
  6. ’98-’03: Bezprzewodowy ECU zamka drzwi
  7. ’98-’03: ECT ECU
  8. ’98-’03: ECU kontroli zawieszenia
  9. Wzmacniacz klucza transpondera
  10. ’98-’03: Instrument ECU
  11. ECU odstraszania kradzieży
  12. Automatyczny przekaźnik antenowy
  13. Silnik i ECT ECU
  14. Przekaźnik kontroli centralnej blokady mechanizmu różnicowego
  15. 98-’03: ECU sterowania zamkiem przednim / tylnym
    lub ECU sterowania zamkiem tylnym
  16. ’98-’03: ECU tempomatu
  17. 98-’03: Blok przyłączeniowy (przekaźnik MTR)
    ’03-’07: Skrzynka bezpieczników
  18. ’98-’03: lepki wzmacniacz grzewczy
  19. ’98-’03: Centrum ECU
  20. ’98-’03: Czujnik opóźnienia ABS
  21. Zespół czujnika środkowej poduszki powietrznej
  22. ’98-’03: Główny przekaźnik AHC
  23. ’98-’03: RHD: Timer nagrzewania wstępnego
  24. 03-2007: Sterowanie klimatyzacją (z systemem nawigacji)
  25. ’03-’07: Blok przyłączeniowy
  26. ’03-’07: Blok przyłączeniowy
  27. ’03-’07: Blok przyłączeniowy
  28. ’03-’07: Blok przyłączeniowy
  29. ’03-’07: Bramka ECU
  30. ’03-’07: ECU sterowania blokadą zmiany biegów
  31. 03-2007: Sterowanie klimatyzacją (bez systemu nawigacji)
  32. ’03-’07: ABS & BA & TRAC & VSC ECU

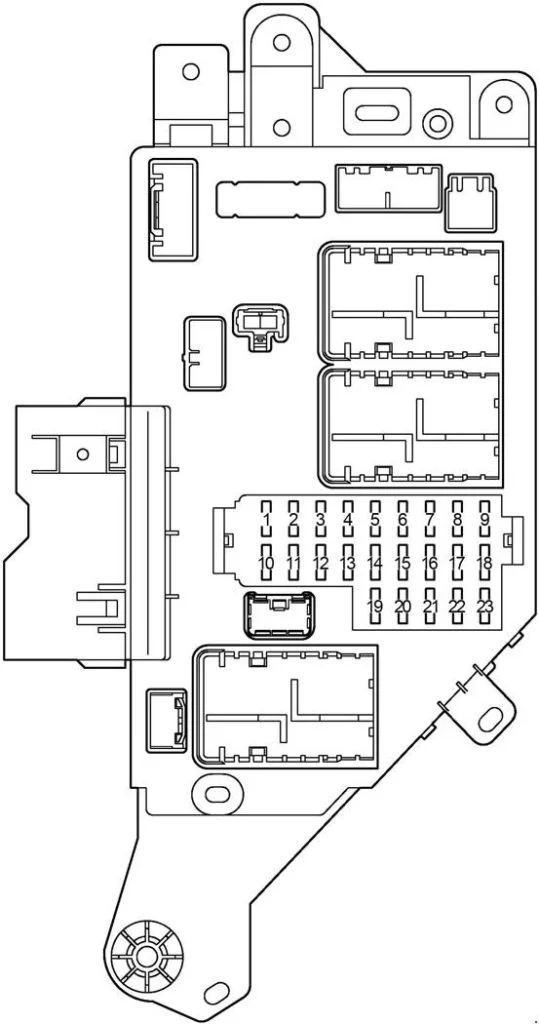

Skrzynka bezpieczników w przedziale pasażerskim (lewa)

Toyota-Land-Cruiser-100-J100-2003-2007-skrzynka-bezpiecznikow-i-przekaznikow-2

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Gniazdka elektryczne
2 15 Zapalniczka
3 7,5 Oświetlenie panelu przyrządów
4 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
5 20 Odmgławiacz tylnej szyby
6 15 Zawieszenie z aktywną kontrolą wysokości (AHC)
7 20 Podgrzewacz paliwa
8 7,5 Grzałka elektryczna
9 20 Zawieszenie z aktywną kontrolą wysokości (AHC)
10 10 System kontroli emisji
10 10 System kontroli emisji
11 10 Wskaźniki i mierniki
12 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
13 10 System nawigacyjny
14 15 System podwójnego zamka
15 30 System ładowania przyczepy
16 15 System klimatyzacji
17 15 Światła stopu
18 7,5 System diagnostyki pokładowej
19 7,5 System bezczynności
20 30 System foteli elektrycznych
21 25 System zamków drzwi elektrycznych, okna elektryczne
22 25 Elektroniczny dach księżycowy
23 15 System wycieraczek tylnych
Przekaźnik
R1 Odmgławiacz tylnej szyby (DEFOG)
R2 Zapłon (IG1 NO.2)
R3 Zapłon (ACC)
R4 Oświetlenie wewnętrzne (DOME)

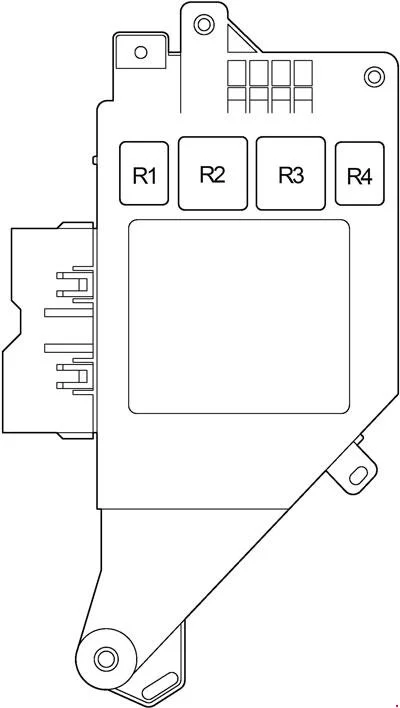

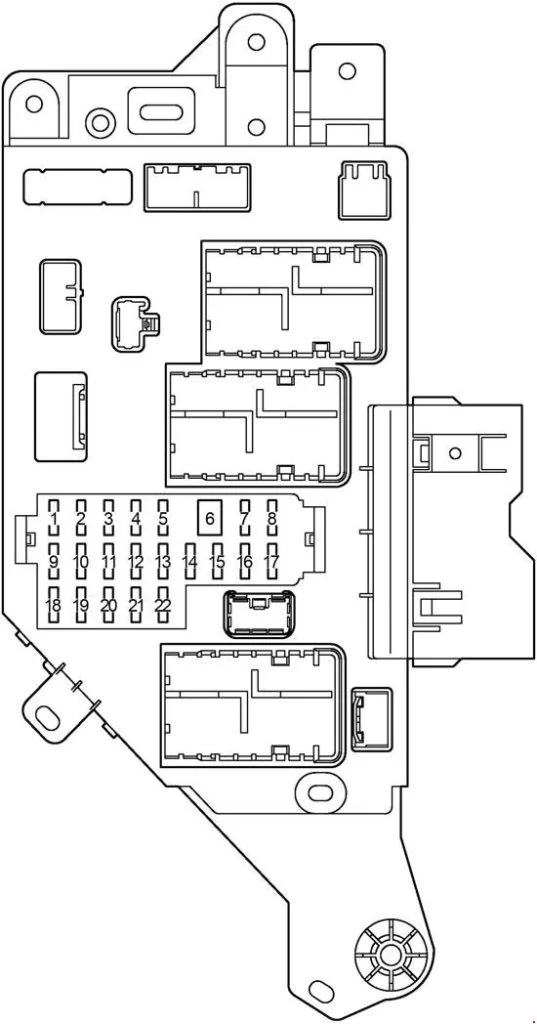

Skrzynka bezpieczników w przedziale pasażerskim (prawa)

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 System zamków drzwi elektrycznych;

Okno elektryczne.
2 20 Napęd na cztery koła
3 15 Spryskiwacz przedniej szyby
4 10 System nagłośnieniowy
5 10 Światła wewnętrzne
6 40 Układ kierowniczy ze zmiennym przełożeniem
7 20 Zasilanie okien
8 20 Zasilanie okien
9 25 Wycieraczka przedniej szyby
10 10 Tylny układ klimatyzacji
11 15 Ogrzewanie siedzeń
12 10 Światła zapasowe
13 7,5 Wskaźniki i mierniki
14 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
15 7,5 System antykradzieżowy
16 20 Zasilanie okien
17 20 Zasilanie okien
18 30 System ładowania przyczepy
19 – –
20 20 Sterowanie uchylne i teleskopowe
21 30 Tylny układ klimatyzacji
22 30 System foteli elektrycznych
Przekaźnik
R1 Światła stopu (STOP LP)
R2 –
R3 Zapłon (IG1 NO.3)
R4 Akcesoria (ACC CUT)

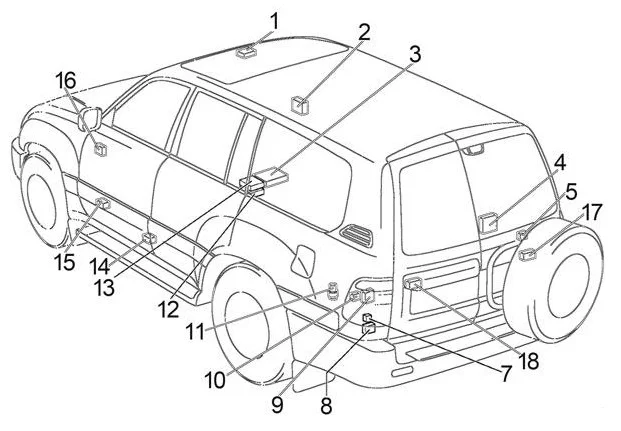

Dodatkowe elementy

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Opis

  1. ECU kontroli dachu księżycowego
  2. RHD: lusterko zdalnego sterowania ECU
  3. Wzmacniacz komponentowy stereo
  4. Wzmacniacz klimatyzacji
  5. Przekaźnik tylnej chłodnicy
  6. Typ klapy tylnej: przekaźnik tylnej wycieraczki
  7. Przekaźnik zaczepu holowniczego
  8. Przekaźnik konwertera holowania
  9. ECU sterowania pompą paliwa
  10. Przekaźnik wyboru pompy paliwa
  11. Dodatkowa pompa paliwowa wymuszająca przekaźnik jazdy
  12. ’03-’07: ECU kamery telewizyjnej
  13. ’03-’07: Nawigacja ECU
  14. Przekaźnik tylnej grzałki
  15. Zespół zaworu sterującego
  16. LHD: ECU lusterka zdalnego sterowania
  17. Typ huśtawki: tylny przekaźnik wycieraczki prawej
  18. Typ huśtawki: przekaźnik tylnej wycieraczki lewej

Skrzynka bezpieczników w komorze silnika

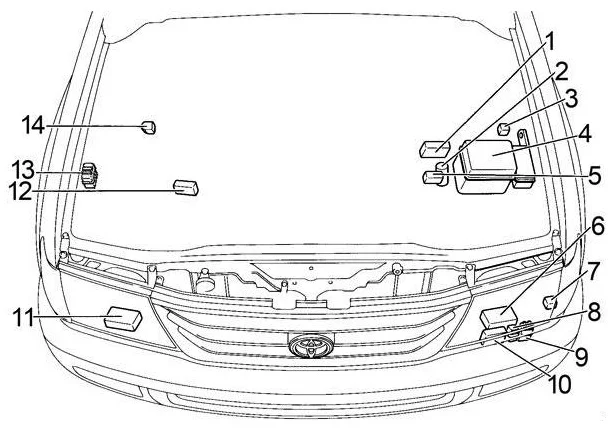

Lokalizacja

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Opis

  1. Sterownik wtryskiwacza (EDU)
  2. Główny przekaźnik wciągarki
  3. Przekaźnik świecy żarowej
  4. Skrzynka bezpiecznikowa
  5. Topliwy blok łącza
  6. Sterowanie reflektorami lewymi
  7. Lepki przekaźnik podgrzewacza
  8. Przekaźnik odcięcia temperatury wody
  9. Przekaźnik wentylatora skraplacza klimatyzacji
  10. Przekaźnik sterujący czyszczenia reflektorów
  11. ECU sterowania reflektorami prawymi
  12. Topliwy blok łącza (zimny obszar)
  13. Przekaźnik świateł do jazdy dziennej nr 3
  14. Przekaźnik nagrzewnicy wlotowej

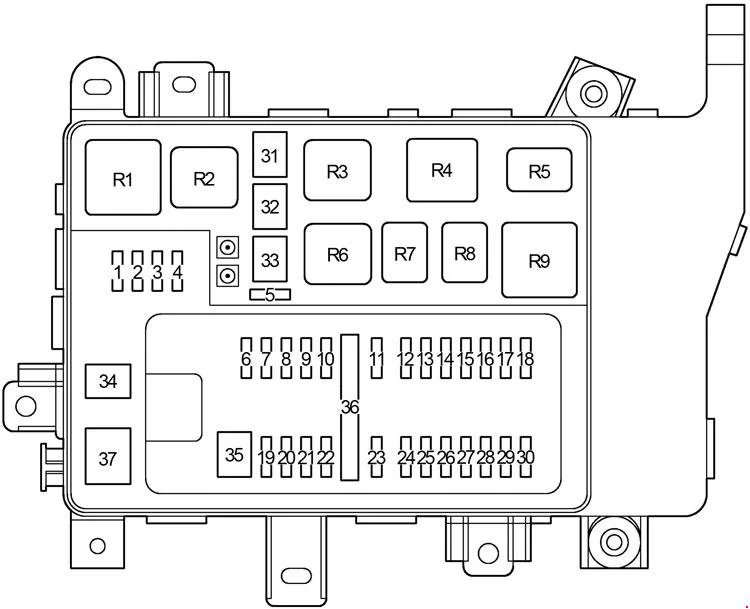

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – –
2 – –
3 – –
4 – –
5 7,5 2003-2005: System wtrysku paliwa Mutiport/Sekwencyjny wieloportowy wtrysk paliwa
5 7,5 2006-2007:-
6 30 Światła przyczepy
7 15 Odmgławiacz zewnętrznego lusterka wstecznego
8 10 Tylny układ klimatyzacji
9 15 Migacze awaryjne;

Kierunkowskazy.
10 7,5 System ładowania
11 20
12 15 Światła przeciwmgielne
13 30 Światła przyczepy
14 20 Środek do czyszczenia reflektorów
15 10 System ładowania
16 7,5 Oświetlenie panelu przyrządów
17 30 Światła przyczepy
18 15 Światła postojowe;

Światła tylne.
19 30 Bezpiecznik „ECU-B2”
20 7,5
21 30 System nagłośnieniowy
22 25 System wtrysku paliwa Mutiport/sekwencyjny wieloportowy wtrysk paliwa
22 25 System wtrysku paliwa Mutiport/sekwencyjny wieloportowy wtrysk paliwa
23 15 Bezpiecznik „IGN”
24 10 System wtrysku paliwa Mutiport/sekwencyjny wieloportowy wtrysk paliwa
25 10 Klakson
26 – –
27 10 Reflektor prawy (światła mijania)
28 10 Reflektor lewy (światła mijania)
29 20 Reflektor prawy (światło drogowe)
30 20 Reflektor lewy (światło drogowe)
31 40 System zapobiegania blokady kół
32 50 System zapobiegania blokady kół
33 50 Zawieszenie z aktywną kontrolą wysokości (AHC)
34 30 System startowy
35 – Bezpieczniki „BAT”, „AMP”
36 – Bezpieczniki „HAZ-TRN”, „ALT-S”
37 80 Układ żarzenia silnika
Przekaźnik
R1 Podgrzewacz (HTR)
R2 Układ przeciwblokujący (ABS MTR1)
R3 Układ przeciwblokujący (ABS MTR2)
R4 Układ przeciwblokujący (ABS SOL)
R5 Jednostka sterująca silnika (EFI) Jednostka sterująca silnika (ECD)
R6 Aktywne zawieszenie kontroli wysokości
R7 Otwarcie obwodu (pompa paliwa (C/OPN))
R8 Pompa paliwa (F/PUMP)
R9 Rozrusznik

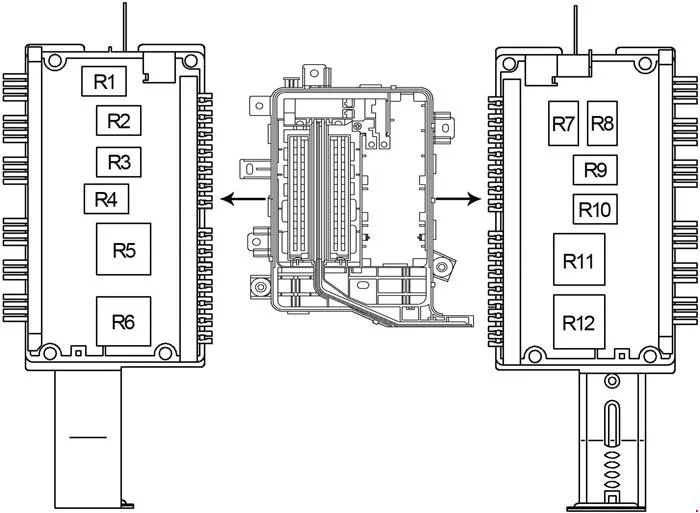

Przekaźniki

Toyota Land Cruiser 100J100 (2003-2007) - schematy bezpieczników i przekaźników

Opis

R1 System chłodzenia
R2 Sprzęgło sprężarki klimatyzacji (MG CLT)
R3 Elektryczny wentylator chłodzący (CDS FAN)
R4 Klakson
R5 Reflektor (HEAD)
R6 Światła drogowe (HEAD HI)
R7 Odmgławiacz zewnętrznego lusterka wstecznego (MIR HTR)
R8 Tylna nagrzewnica (RR HTR)
R9 Tablica przyrządów (PANEL)
R10 Przednie światło przeciwmgielne (FR FOG)
R11 Zapłon (IG nr 1)
R12 Światła tylne (TAIL)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
