Toyota Avensis T250 (2003-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Avensis T250 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009. Toyota Avensis T250 to trzecia generacja modelu Avensis, produkowana w latach 2003-2008. Ten model kontynuował tradycję poprzednich wersji, oferując nowoczesny design, komfort i wydajność, które były charakterystyczne dla serii Avensis. Oto […]

08/28/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Avensis T250 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Toyota Avensis T250 to trzecia generacja modelu Avensis, produkowana w latach 2003-2008. Ten model kontynuował tradycję poprzednich wersji, oferując nowoczesny design, komfort i wydajność, które były charakterystyczne dla serii Avensis. Oto kilka kluczowych informacji na temat Toyota Avensis T250:

Design i Rozmiar: Avensis T250 został zaprojektowany z myślą o bardziej nowoczesnym wyglądzie. Samochód cechował się dynamicznymi liniami, wyrazistym przodem i zaokrąglonymi kształtami. Wprowadzono zarówno wersje nadwozia sedan, jak i kombi, co pozwoliło dostosować samochód do różnych potrzeb klientów.

Wnętrze i Komfort: Wnętrze Avensisa T250 zaprojektowano, aby zapewnić komfortową i funkcjonalną przestrzeń dla kierowcy i pasażerów. Materiały wykończeniowe były solidne, a ergonomia deski rozdzielczej ułatwiała obsługę urządzeń i systemów. Przestronne wnętrze wpływało na wygodę podróżowania.

Silniki i Wydajność: Model Avensis T250 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. Dostępne silniki cechowały się ekonomicznością i oszczędnością paliwa, a także odpowiednimi osiągami.

Bezpieczeństwo i Technologia: Trzecia generacja Avensisa wprowadziła wiele ulepszeń w dziedzinie technologii i bezpieczeństwa. Oferowano zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji i stabilizacji, poduszki powietrzne oraz opcjonalne systemy wspomagające jazdę.

Zróżnicowane Wyposażenie: Avensis T250 oferował różnorodne poziomy wyposażenia, co pozwalało klientom wybrać opcje i technologie odpowiednie dla ich potrzeb. Wersje wyposażeniowe obejmowały różne udogodnienia i systemy, w tym zaawansowane systemy multimedialne i nawigacyjne.

Ewolucja: Po trzeciej generacji Avensis, nastąpiły kolejne odsłony modelu, które przyniosły dalsze ulepszenia w obszarze designu, technologii i wydajności. Każda generacja kontynuowała dążenie do doskonalenia i dostarczania wartości klientom.

Podsumowanie: Toyota Avensis T250 była ważnym modelem w historii Avensisa, kontynuując tradycję serii i dostarczając nowoczesny design, komfort oraz technologiczne udogodnienia. Trzecia generacja Avensisa z pewnością wpłynęła na dalszy rozwój tego modelu i kształtowanie trendów w segmencie samochodów średniej klasy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

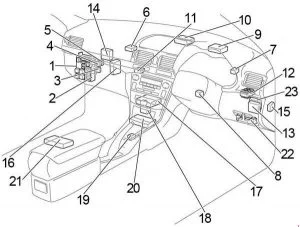

Przedział pasażerski

LHD (kierownica po lewej stronie)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

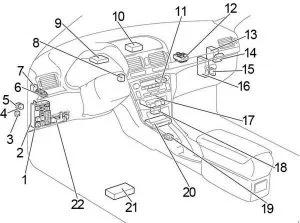

RHD (kierownica po prawej stronie)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Opis
1 Skrzynka bezpiecznikowa
2 Przekaźnik integracyjny
3 Przekaźnik otwarcia obwodu
4 Przekaźnik tylnych świateł przeciwmgielnych
5 Przekaźnik odmgławiacza tylnej szyby
6 Skrzynka przekaźników
7 Przekaźnik kierunkowskazów
8 Wzmacniacz klucza transpondera
9 EPS ECU
10 Komputer z kluczem transpondera
11 Wzmacniacz antenowy
12 Blok połączeń
13 Przekaźnik wycieraczek
14 Odbiornik kontroli drzwi
15 ECU kontroli poziomu świateł przednich
16 Silnik i ECT ECU (A / T)
ECU silnika (M / T)
17 Zespół sterowania klimatyzacji
18 Złącze opcjonalne (ECU nawigacji)
19 Sterowanie blokadą zmiany biegów ECU
20 Zespół czujnika poduszki powietrznej
21 ECU nawigacji
22 Dodatkowa skrzynka bezpieczników
23 RHD: ECU przeciwkradzieżowy
Zobacz także:  Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

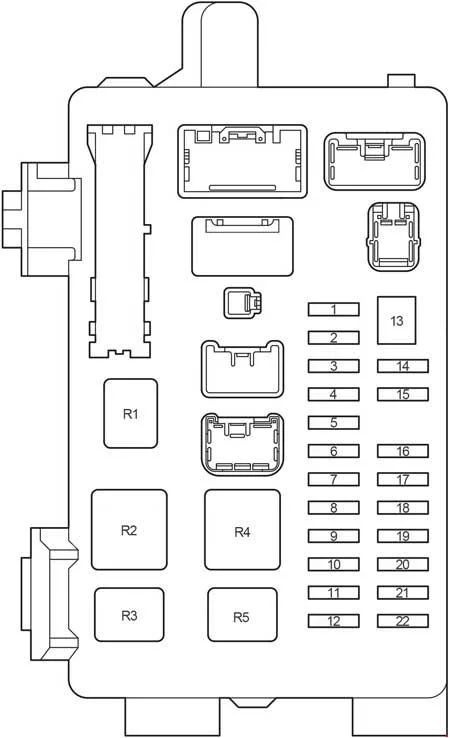

Skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 IGN 10 System poduszek powietrznych SRS;

Wskaźnik i mierniki;

Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

2 S/ROOF 20 Rozsuwany dach
3 RR FOG 7,5 Tylne światło przeciwmgielne
4 FR FOG 15 Przednie światło przeciwmgielne;

Lampka kontrolna.

5 AM1 25 System startowy;

Bezpieczniki „CIG”, „RAD NO.1”.

6 PANEL 7,5 Oświetlenie zestawu wskaźników;

Oświetlenie tablicy przyrządów;

Elektronicznie sterowana skrzynia biegów;

Wyświetlacz wielofunkcyjny;

Oświetlenie schowka podręcznego;

Oświetlenie konsoli;

Czyszczenie reflektorów;

Przednie światło przeciwmgielne;

System parkowania TOYOTA.

7 RR WIP 20 Tylna wycieraczka i spryskiwacz
8 GAUGE2 7,5 Światło cofania;

System poziomowania reflektorów;

Kierunkowskazy i światła awaryjne.

9 CIG 15 Zapalniczka
10 HTR 10 Ogrzewacze siedzeń;

Klimatyzacja.

11
12 RAD NO.1 7,5 System audio;

Wielofunkcyjny wyświetlacz;

Elektrycznie sterowane lusterka wsteczne;

Licznik i mierniki;

Gniazdko elektryczne.

13 PWR SEAT 30 Fotel elektryczny
14 TAIL 10 Światła tylne;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Światło bagażnika;

System automatycznego sterowania światłami;

Przednie światło przeciwmgielne;

Tylne światło przeciwmgielne;

Licznik kombinacji.

15 OBD2 7,5 System diagnostyki pokładowej
16 P / POINT 15 Gniazdo zasilania
17 DOOR 25 System zamka elektrycznego
18 WIP 25 Wycieraczka i spryskiwacz przedniej szyby;

Czyszczenie reflektorów.

19 ECU-IG 7,5 Elektryczne wentylatory chłodzące;

Układ ładowania;

ABS;

System kontroli stabilności pojazdu;

Elektryczne wspomaganie kierownicy.

20 S-HTR 20 Ogrzewacze siedzisk
21 GAUGE1 10 Podświetlenie przełączników;

Wyświetlacz informacyjny;

Przekaźnik integracji;

Wskaźniki i mierniki;

System kontroli blokady zmiany biegów;

Elektronicznie sterowana skrzynia biegów;

Automatyczne przeciwodblaskowe lusterko wsteczne;

Wycieraczki szyby przedniej;

Hamulec postojowy.

22 STOP 15 Światło stop;

System kontroli blokady zmiany biegów;

ABS;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

Przekaźnik
R1
R2 HTR Podgrzewacz
R3 SEAT HTR Podgrzewacz siedzenia
R4 IG1 Zapłon
R5 TAIL Światła tylne

Dodatkowa skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1
2 P-RR P / W 20 Zasilanie okna
3 P-FR P / W 20 Zasilanie okna
4 D-RR P / W 20 Zasilanie okna
5 D-FR P / W 20 Zasilanie okna
6 ECU-B 1 7,5 Wielomodowa ręczna skrzynia biegów
7 FUEL OPN 10 Otwieracz drzwi wlewu paliwa
8 FR DIC 20 Odmrażacz przedniej szyby;

Bezpiecznik „MIR HTR”.

9
10 DEF I/UP 7,5 System klimatyzacji
11 ST 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wyświetlacz informacyjny;

Układ rozruchowy.

12 MIR HTR 10 Odmgławiacz zewnętrznego lusterka wstecznego
13 RAD NO.2 15 System audio;

Wyświetlacz informacyjny.

14 DOME 7,5 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie stóp;

Oświetlenie drzwi;

Oświetlenie bagażnika;

Światła próżności.

15 ECU-B 2 7,5 System klimatyzacji;

Bezprzewodowe sterowanie zamkiem drzwi.

16 PWR SEAT 30 Fotel elektryczny

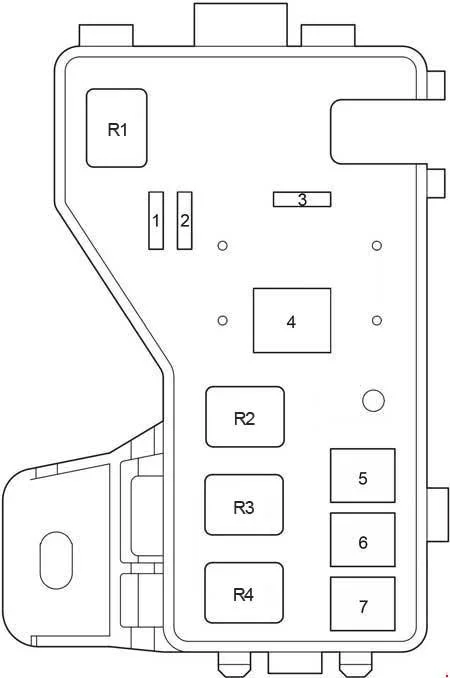

Skrzynka przekaźnika przedziału pasażerskiego

LHD

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

RHD

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 Odmrażacz przedniej szyby (FR DEICER)
R2 Gniazdo zasilania (P / POINT)
R3 Przednie światło przeciwmgielne (FR FOG)
R4 Rozrusznik (ST)

Sedan

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

Liftback

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

Wagon

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Opis
R1 Wzmacniacz mikrofonu telefonicznego
R2 Przekaźnik sterujący i silnik szyberdachu
R3 Silnik i przekaźnik tylnej wycieraczki

Komora silnika

1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

1CD-FTV

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Opis
1 Elektroniczna jednostka sterująca
2 Dodatkowa skrzynka bezpieczników
3 Skrzynka bezpiecznikowa
4 Sterowanie reflektorami po lewej stronie
5 Skrzynka przekaźników
6 Przekaźnik sterujący spryskiwacza reflektorów
7 Sterowanie reflektorami po prawej stronie
8 ECU kontroli poślizgu z siłownikiem (z VSC)
9 ECU kontroli poślizgu z siłownikiem (bez VSC)
10 Przekaźnik świecy żarowej
11 Zespół podgrzewacza mocy

Skrzynka bezpiecznikowa komory silnika

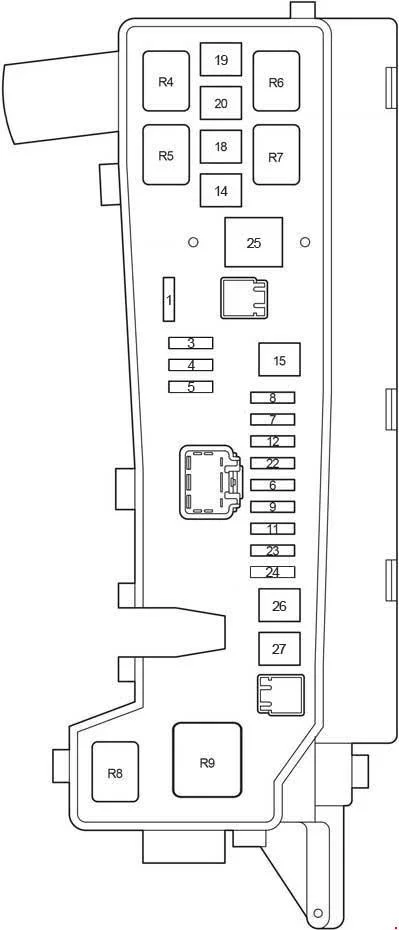

1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników

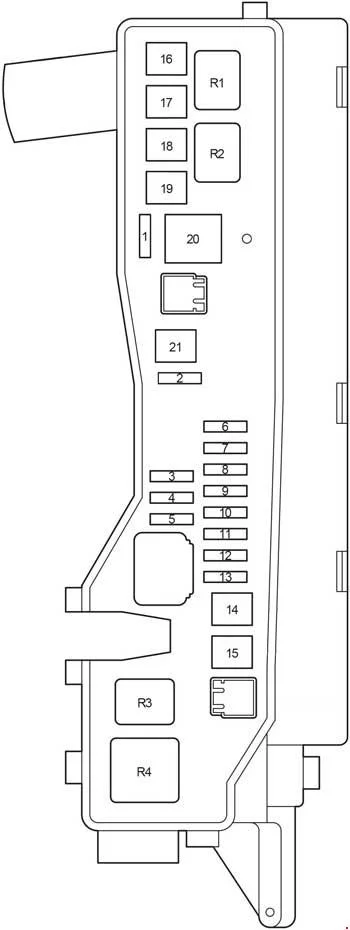

1CD-FTV

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1
2 VSC 25 1CD – FTV:ABS, VSC
ABS 25 1CD – FTV:ABS
3
4
5
6 ALT-S 7,5 System ładowania
7 DCC 30 Bezpieczniki „ECU-B NO.2”, „DOME”, „RAD NO.2”
8 AM2 30 System startowy;

Bezpieczniki „ST”, „IGN”.

9 HAZARD 10 Kierunkowskazy i światła awaryjne
10 F-HTR 25 1CD – FTV:

Nagrzewnica paliwa

11 HORN 15 Klakson
12 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1”, „EFI nr 2”.

13 PWR HTR 25 1CD – FTV:

Nagrzewnica elektryczna

14 RR DEF 30 Odmgławiacz tylnej szyby
15 MAIN 40 Czyszczenie reflektorów;

Reflektory;

Bezpieczniki „H-LP HI LH”, „H-LP HI RH”, „H-LP LH”, „H-LP RH”

16 AM1 NO.1 50 1CD – FTV:„ACC”, „CIG”, „RAD NO.1”,

„ECU-B NO.1”, „FL P / W”, „FR P / W”,

„RL P / W”, „ RR P / W ”

17 H / CLN 30 Czyszczenie reflektorów
18 HTR 40 Klimatyzator;

Nagrzewnica.

19 CDS 30 Elektryczny wentylator chłodzący
20 RDI 40 1CD – FTV, 1ZZ-FE, 3ZZ-FE:

Elektryczny wentylator chłodzący

30 1AZ-FE, 1AZ-FSE:

Elektryczny wentylator chłodzący

21 VSC 50 1CD – FTV:

ABS, VSC

ABS 40 1CD – FTV:

ABS

22 IG2 15 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

23 THROTTLE 10 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektroniczny układ sterowania przepustnicą

ETCS 10 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektroniczny układ sterowania przepustnicą

24 A / F 20 1AZ-FSE, 1AZ-FE:

Czujnik stosunku powietrza do paliwa

25 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
26 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
27 EMPS 50 1ZZ-FE, 3ZZ-FE:

Elektryczne wspomaganie kierownicy

Przekaźnik
R1 EFI MAIN 1CD – FTV:

Jednostka sterująca silnika

R2 EDU 1CD – FTV:

Jednostka sterująca silnika

R3 FAN NO.3 1CD – FTV:

Elektryczny wentylator chłodzący

R4 FAN NO.1 Elektryczny wentylator chłodzący
R5 FAN NO.2 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektryczny wentylator chłodzący

R6 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
R7 FAN NO.3 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:

Elektryczny wentylator chłodzący

R8 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R9 EMPS 1ZZ-FE, 3ZZ-FE:

Elektryczne wspomaganie kierownicy

Skrzynka przekaźników komory silnika

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 H-LP HI LH 10 Reflektor lewy (światło drogowe)
2 H-LP HI RH 10 Reflektor prawy (światła drogowe);Wskaźnik i mierniki.
3 H-LP LH 15 Reflektor lewy (światło mijania)
4 H-LP RH 15 Reflektor prawy (światło mijania)
Przekaźniki
R1 HORN Klakson
R2 F-HTR Podgrzewacz paliwa
R3 H-LP Reflektor
R4 DIM Opornik
R5 FAN NO.2 Elektryczny wentylator chłodzący

Dodatkowa skrzynka bezpiecznikowa komory silnika (1CD-FTV)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1
2 HTR2 50 Nagrzewnica elektryczna
3 HTR1 50 Nagrzewnica elektryczna
4 GLOW 80 Świeca żarowa
5 ALT 140 Przekaźnik IG1;Przekaźnik TAIL;

Przekaźnik SEAT HTR;

Bezpieczniki „H-LP CLN”, „AM1 NO.1”, „RDI”,

„CDS”, „VSC” (50A), „VSC” (25A),

„ABS” ( 40A), „ABS” (25A), „H / CLN”,

„RR DEF”, „GLOW”, „HTR NO1”,

„HTR NO2”, „RFGHTR”, „AM1 NO.2”,

„RR FOG”,  „S / ROOF”, „STOP”,

„P / POINT”, „FR FOG”, „OBD2”,

„DOOR”.

Przekaźniki
R1
R2 HTR2 Nagrzewnica elektryczna
R3 HTR1 Nagrzewnica elektryczna

Dodatkowa skrzynka bezpiecznikowa komory silnika (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Toyota Avensis T250 (2003-2009) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 EFI NO.1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

2 EFI NO.2 7,5 System kontroli emisji
3 VSC 20 ABS, VSC
ABS 25 ABS
4 ALT 100 1ZZ-FE, 3ZZ-FE:

Bezpieczniki „AM1 NO.1”, „H-LP CLN”, „ABS” (25A),

„VSC” (25A), „ABS” (40A), „VSC” (50 A) ,

„CDS”, „RDI”, „HTR”,

„RR DEF”, „RR FOG”, „FR FOG”,

„AM1”, „DOOR”, „STOP”,

„OBD2”, „S / ROOF”, „PWR SEAT”,

„P / POINT”, „TAIL”, „PANEL”,

„RR WIP”, „ECU-IG”, „WIP”,

„GAUGE2”, „GAUGE1”, „HTR”,

„S-HTR”

120 1AZ-FSE, 1AZ-FE:

Bezpieczniki „AM1 NO.1”, „H-LP CLN”, „ABS” (25A),

„VSC” (25A), „ABS” (40A), „VSC” (50 A) ,

„CDS”, „RDI”, „HTR”,

„RR DEF”, „RR FOG”, „FR FOG”,

„AM1”, „DOOR”, „STOP”,

„OBD2”, „S / ROOF”, „FOTEL PWR”,

„P / POINT”, „TAIL”, „PANEL”,

„RR WIP”, „ECU-IG”, „WIP”,

„GAUGE2”, „GAUGE1”, „HTR”,

„S-HTR”.

5 VSC 40 ABS, VSC
ABS 40 ABS
6 AM1 NO.1 50 Bezpieczniki „PWR SEAT”, „FR DIC”, „FUEL OPN”,„ECU-B 1 ″, P-RR P / W”, „P-FR P / W”,

„D-RR P / W”, „D-FR P / W ”

7 H-LP CLN 30 Czyszczenie reflektorów
Przekaźnik
R1 INJ Wtryskiwacz
R2 EFI Jednostka sterująca silnika
R3 IG2 Zapłon
R4 A / F Czujnik stosunku powietrza do paliwa

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 4.3 / 5. Liczba głosów: 6

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
