W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty iQ z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

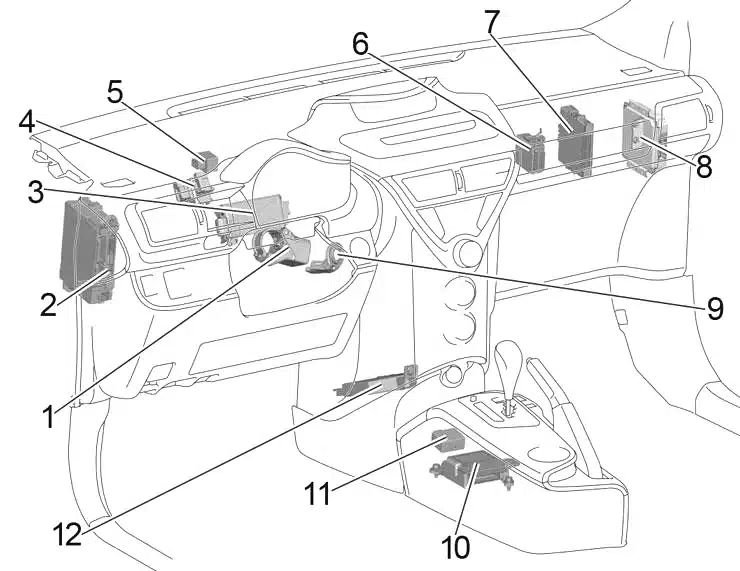

Ruch lewostronny

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

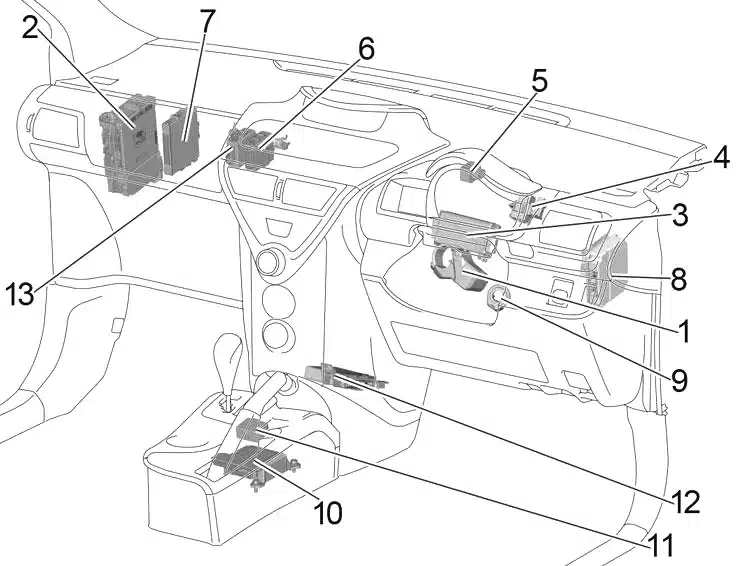

Kierownica po prawej stronie

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

  1. Siłownik blokady kierownicy
  2. Skrzynka bezpiecznikowa
  3. ECU wspomagania kierownicy
  4. Skrzynka przekaźników
  5. Migacz kierunkowskazów
  6. Przekaźnik wycieraczek szyby przedniej
  7. Benzyna: ECU sterowania zarządzaniem energią
    Olej napędowy: ECU sterowania źródłem zasilania
  8. ECU zatrzymania i uruchomienia silnika
  9. Wzmacniacz transpondera klucza
  10. Zespół czujnika poduszki powietrznej
  11. ECU sterowania blokadą zmiany biegów
  12. Wzmacniacz klimatyzacji
  13. RHD: Przekaźnik sterowania drzwiami z podwójnym zamkiem

Schemat skrzynki bezpieczników w przedziale pasażerskim



Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ECU-IG №1 7,5 System kontroli stabilności pojazdu, system kontroli blokady zmiany biegów, elektryczne wspomaganie kierownicy, automatyczny system reflektorów, jednostka ECU głównego korpusu, system ostrzegania o ciśnieniu w oponach
2 10 Elektryczny wentylator chłodzący, układ ładowania, światła awaryjne, lampka przypominająca o zapięciu pasów bezpieczeństwa pasażera z przodu, światła cofania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wycieraczka przedniej szyby ECU, automatyczne przeciwodblaskowe wewnętrzne lusterko wsteczne
3 HTR-IG 10 Układ klimatyzacji, odmrażacz wycieraczek, odmgławiacz tylnej szyby
4  –
5 10 Spryskiwacz szyby przedniej
6 10 Wycieraczka tylnej szyby
7 25 Wycieraczki
8 10 Spryskiwacz szyby przedniej
9 OBD 7,5 System diagnostyki pokładowej
10 7,5 Tylne światło przeciwmgielne
11 PANEL №2 5 ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: System świateł do jazdy dziennej
10 Ręczne pokrętło poziomowania reflektorów, przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej
12 20 Elektryczne szyby
13 D/L №1 15 System zamka drzwi z napędem, jednostka główna ECU
14 30 Elektryczne szyby
15  –
16  –
17 CIG 15 Gniazdo zasilania
18 AKC 5 Zewnętrzne lusterka wsteczne, system audio, system sterowania blokadą zmiany biegów, główny sterownik ECU
19 PANEL №1 5 z automatycznym sterowaniem oświetleniem: Licznik
PŁYTA 5 Licznik, zarządzanie energią ECU
20 10 z automatycznym sterowaniem światłami: przednie światła pozycyjne, światła tylne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, pokrętło ręcznego poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, zestaw wskaźników, ECU wycieraczek przedniej szyby
10 Światła pozycyjne przednie, światła tylne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, ręczne pokrętło poziomowania reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, zestaw wskaźników, ECU wycieraczek przedniej szyby
21 15 Przednie światła przeciwmgielne
22 AM1 7,5 Bezpiecznik „ACC”, układ rozruchowy
23 10 System kontroli stabilności pojazdu, ECU zarządzania energią, system kontroli blokady zmiany biegów, światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
24 D/L №2 10 Elektryczny system blokowania drzwi
25 SEAT-HTR 15 Podgrzewacze siedzeń
26  –
27  –
28  –
29  –
30  –
31  –
32  –
33  –
34  –
35  –
36  –
37  –
38  –
39  –
Zobacz także:  Toyota FJ Cruiser (2011-2012) - schematy bezpieczników i przekaźników



Skrzynka przekaźników

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Przednie światło przeciwmgielne (FR FOG)
R2 Nagrzewnica (HTR)
R3 Oświetlenie panelowe (PANEL)

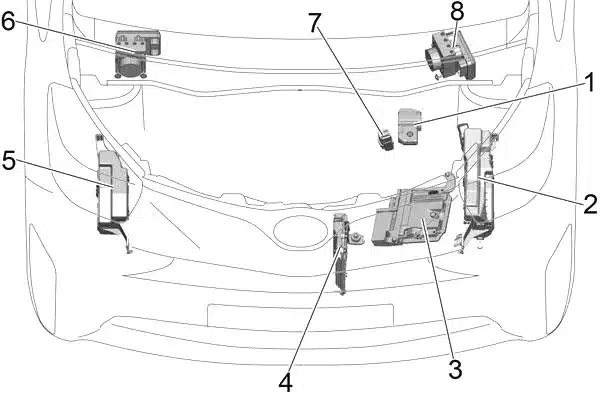

Komora silnika

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

  1. Topliwy blok ogniw
  2. Skrzynka bezpiecznikowa
  3. Olej napędowy: ECM
  4. Benzyna: ECM
  5. Skrzynka przekaźników
  6. LHD: ECU kontroli poślizgu z siłownikiem
  7. Przekaźnik świecy żarowej
  8. RHD: ECU kontroli poślizgu z siłownikiem

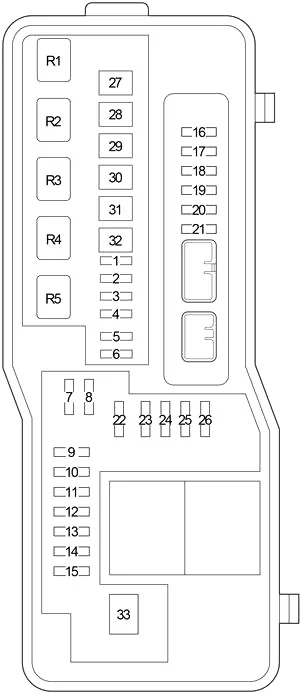

Schemat skrzynki bezpieczników komory silnika

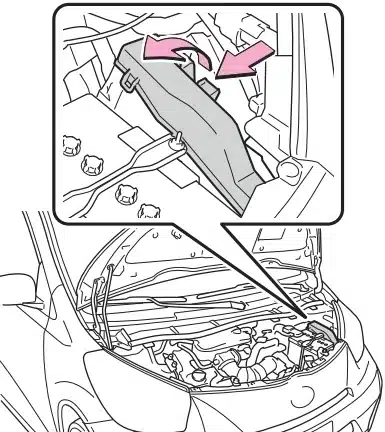

Wciśnij wypustkę i zdejmij pokrywę.

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1  –
2  –
3 30 Benzyna: Odmgławiacz tylnej szyby
30 Olej napędowy: Odmgławiacz tylnej szyby
4  –
5 WIP-S 7,5 Benzyna: ECU zarządzania energią
7,5 Olej napędowy: ECU sterowania źródłem zasilania
6 MIR HTR 7,5 Odmgławiacze zewnętrznych lusterek wstecznych
7 15 Oświetlenie wnętrza, system audio
8 ECU-B №1 7,5 Jednostka centralna ECU, system zamka elektrycznego drzwi, inteligentny system wprowadzania i uruchamiania
9 H-LP LO 20 Toyota:
   ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: Reflektor (światło mijania)
H-LP LH 10 Toyota:
   bez świateł do jazdy dziennej lub automatycznego sterowania światłami: Reflektor (światło mijania)Reflektor lewy
20 Scion (ze światłami do jazdy dziennej): Bezpieczniki „H-LP RH LO”, „H-LP LH LO”
10 AM2 №2 7,5 ECU zarządzania energią
11 ECU-B №2 5 Licznik, elektryczne szyby, system klimatyzacji
12 ETCS 10 Elektroniczny system sterowania przepustnicą
13 TURN&HAZ 10 Kierunkowskazy, światła awaryjne
14 IMMOBI 7,5 Inteligentny system wprowadzania i uruchamiania
15 30 Bezpieczniki „ECU-B №1”, „DOME”.
16 EFI nr 1 10 Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
ECD nr 1 10 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 IG2 10 System poduszek powietrznych SRS, miernik
18 IGN 15 Benzyna: wtrysk, zapłonnik
ECD nr 2 7,5 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
19 ALT-S 7,5 System ładowania
20 EFI-GŁÓWNY 20 Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpiecznik „EFI №1”, pompa paliwa
ECD-GŁÓWNY 30 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
21 10 Klakson
22 AM2 №1 30 System startowy
23  –
24 H-LP HI 7,5 Toyota:
   bez światła do jazdy dziennej lub automatycznego sterowania światłami: Prawy reflektor
25 20 Układ blokady kierownicy
26 H-LP RH 10 Toyota:
   ze światłami do jazdy dziennej lub automatycznym sterowaniem światłami: Reflektor (światło drogowe)
H-LP MAIN HI 25 Scion: Bezpieczniki „H-LP RH HI”, „H-LP LH HI”.
27 ABS №2 30 System zapobiegania blokady kół
28 HTR-B 40 Bezpieczniki „HTR”, „BLR”.
29 30 Podgrzewacz paliwa
30 ABS №1 50 System zapobiegania blokady kół
31 RDI 30 Elektryczny wentylator chłodzący
32 EPS 50 Elektryczne wspomaganie kierownicy
33 BBC 40 System Stop&Start
Przekaźniki
R1 Elektryczny wentylator chłodzący (FAN №2)
R2 Rozrusznik (ST)
R3 Odmgławiacz tylnej szyby (DEFOGGER)
R4 Zabezpieczenie przed kradzieżą (S-HORN)
R5 Elektryczny wentylator chłodzący (FAN №1)
Zobacz także:  Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników



Skrzynka przekaźników

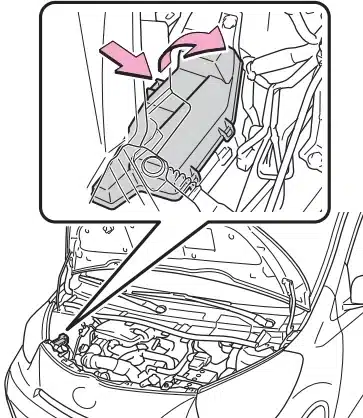

Wciśnij wypustkę i zdejmij pokrywę.

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 PWR HTR 25 Grzałka PTC
20 Odmrażacz do wycieraczek
PTC nr 2 30 Grzałka PTC
2  –
3 H-LP LH LO 10 Reflektor lewy (światło mijania)
4 H-LP PR LO 10 Reflektor prawy (światło mijania)
5 H-LP LH HI 10 Scion: Reflektor lewy (światło drogowe)
6 H-LP RH HI 10 Scion: Reflektor prawy (światło drogowe)
7 PTC nr 2 30 Grzałka PTC
8 PTC nr 3 30 Grzałka PTC
9  –
10  –
11 PTC nr 1 30 1KR-FE: Grzałka PTC
PTC nr 1 50 Z wyjątkiem 1KR-FE: grzałka PTC
Przekaźniki
R1 1KR-FE: Grzałka PTC (PTC nr 1)
R2  –
R3 Grzałka PTC (PTC nr 2)
R4 Grzałka PTC (PTC nr 3)
R5  –
R6 Ściemniacz (DIM)
R7 Reflektor (H-LP)
R8 Z wyjątkiem 1KR-FE: grzałka PTC (PTC nr 1)
Zobacz także:  Toyota Matrix E130 (2003-2008) - schematy bezpieczników i przekaźników

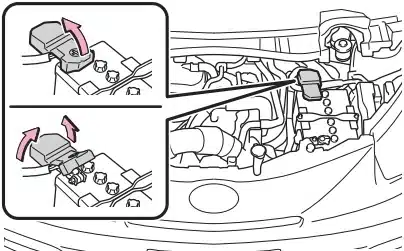

Topliwy blok ogniw

Znajduje się na dodatnim zacisku akumulatora. Usuń osłonę.

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Toyota iQ (2008-2015) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 80 Olej napędowy: Sterowanie silnikiem
2 GŁÓWNY 80 „EFI MAIN”, „EFI №1”, „HORN”, „AM2 №1”, „AM2 №2”, „DOME”, „ECU-B №2”, „TURN&HAZ”, „H-LP LO”, „H-LP LH LO”, „H-LP MAIN”, „H-LP MAIN HI”, „ECU-B №1”, „D/C CUT”, „ETCS”, „H-LP HI”, „ Bezpieczniki IG2”, „IGN”, „ALT-S”.
3 ALT 120 Układ ładowania, „RDI”, „ABS №1”, „ABS №2”, „HTR-B”, „ACC”, „CIG”, „GAUGE”, „ECU IG №1”, „HTR-IG”, „SPRYSKIWACZ WYCIERACZKI”, „AM1”, „DRZWI №1”, „STOP”, „DRZWI №2”, „OBD”, „RR FOG”, „FR FOG”, „DEF”, „TAIL”, „TAIL № 2″, „EPS”, „PTC №1”, „PTC №2”, „PTC №3”, „ODLODZENIE”, „D/L №1”, „D/L №2”, „PANEL”, ” PANEL №1″ bezpieczniki
